Характеристики
4 оси 8 свинца NEMA34 шаговый двигатель J86HB118-06 1215oz-in диаметр вала 12 7 мм и драйвер JB860M
Описание товара
4 оси 8 свинца NEMA 34 Jingbo шаговый двигатель J86HB118-06 1215oz-in вал диаметром 12,7 мм и драйвером JB860M AC18-80V/DC24-110V 6.0A 256 микро Металл резка фрезерование

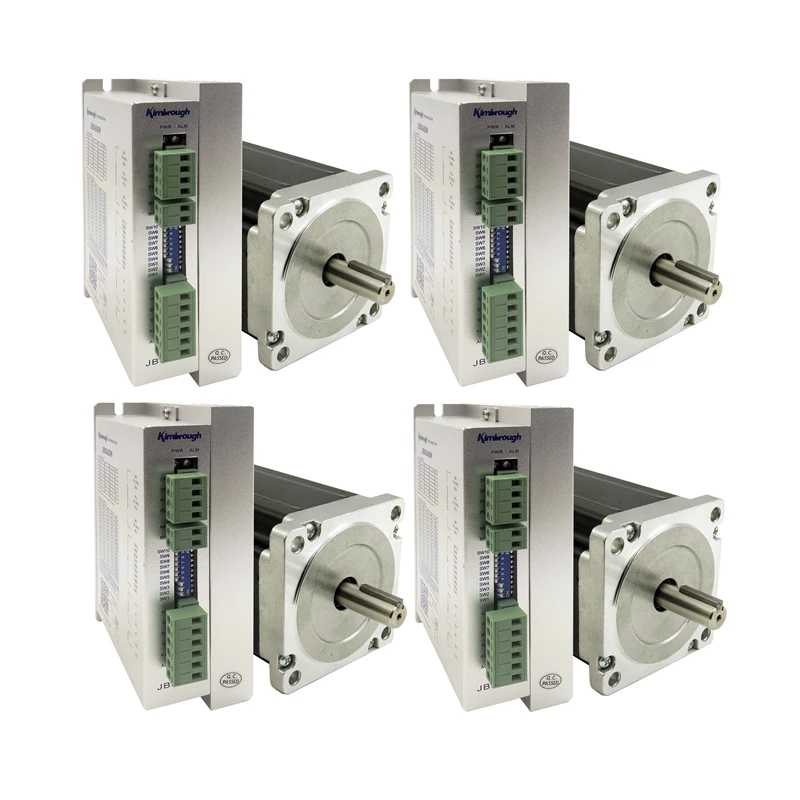

Этот товар включает в себя:

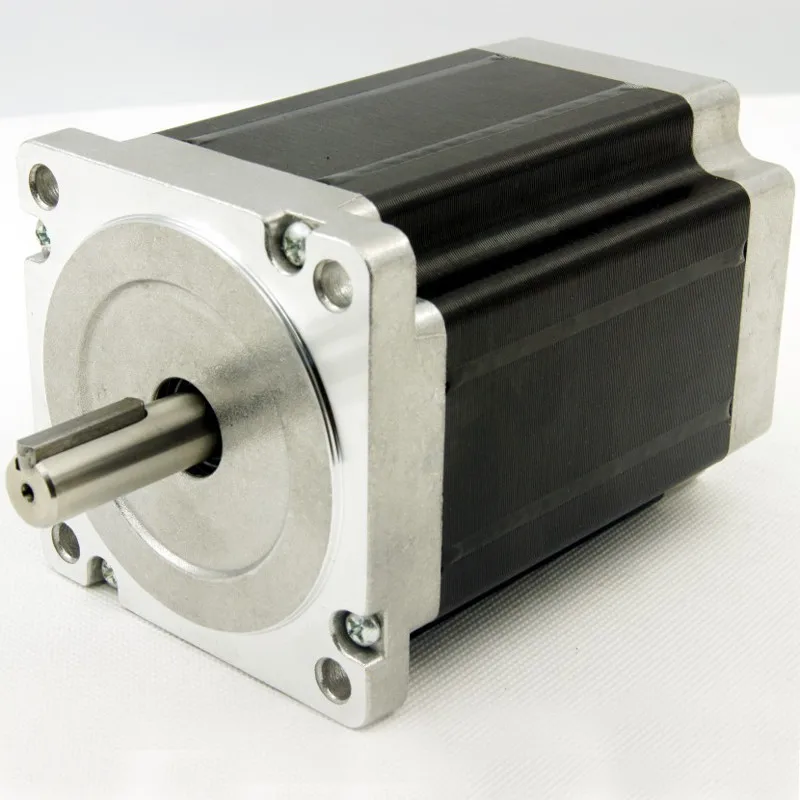

4 шт. 8 свинцовый NEMA34 Гибридный шаговый двигатель J86HB118-06 одиночный вал 8.5N. m (1215oz-in) 4.2A 118 мм диаметр вала 12,7 мм
4 шт. Драйвер шагового двигателя JB860M 6.0A AC18-80V/DC24-110V 256 микрошагов
1 шаговый двигатель
Общие характеристики
Точность угла шага: 5%
Повышение температуры: 80 °C Макс.
Температура окружающей среды:-20 °C ~ + 50 °C
Сопротивление изоляции: 100MΩ мин 500VDC
Диэлектрическая сила: 500 В переменного тока 1 минуту
Радиальная игра вала: 0,02 мм Макс (450g-нагрузка)
Осевой вал: 0,08 мм Макс (450g-нагрузка)
Характеристики:
Модель
Угол поворота (°)
Длина L (мм)
Удерживающий крутящий момент (N. m)
Ток (А/фаза)
Сопротивление (Ω)
Индуктивность (mH)
Инерция ротора (г. См2)
Вес (кг)
Диаметр вала (мм)
Ось растягивается (мм)
Свинцовый провод
J86HB118-06
1,8
118
8,5
4,2
1,2
6,0
2700
3,8
12,7
Перо ключ 5x25
8 проводов
Только представление продуктов, мы можем проектировать в соответствии с требованиями клиентов
Размер: Единица = мм

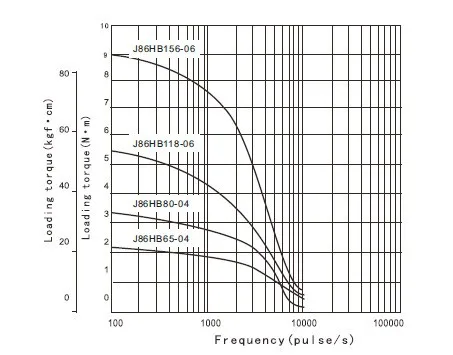

Характеристики частотно-крутящего момента
Схема проводки
Предосторожность установки
Данные электрических характеристик и технических данных измеряются драйвером JB860M, испытательное напряжение DC48V. Когда двигатель установлен, убедитесь, что его передняя крышка должна быть установлена в положение припуска шва и обратите внимание на допуск по размеру и строго убедитесь, что концентричность оси электрического двигателя с нагрузкой. Пожалуйста, не подключайте неправильную фазу при установке двигателя и драйвера.
2 шагового двигателя

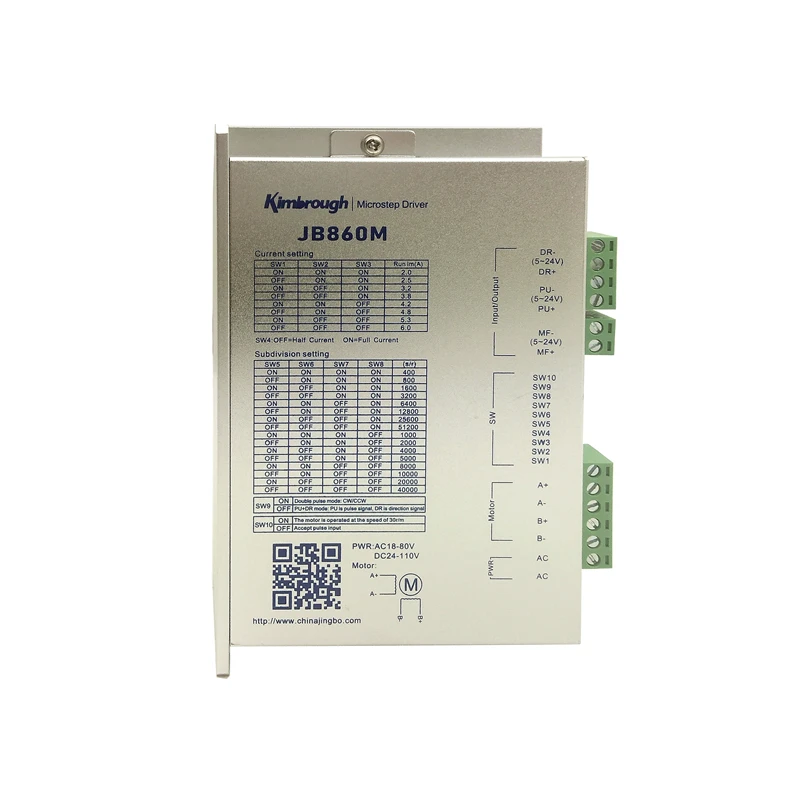

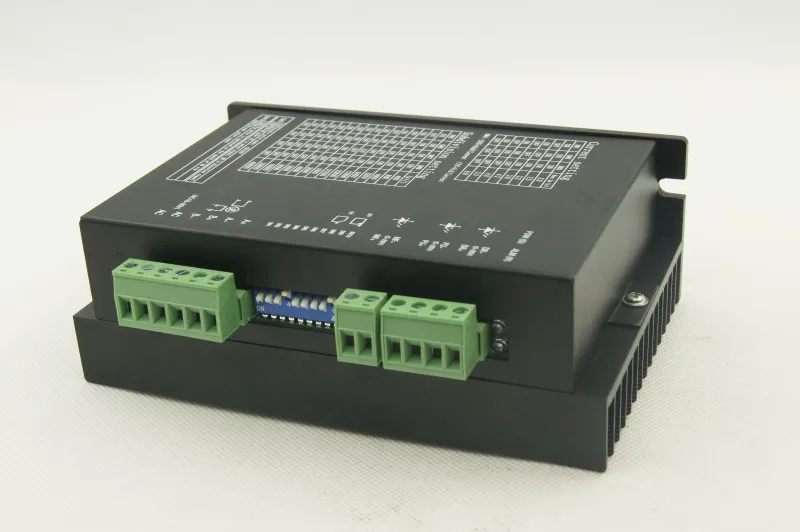

Драйвер шагового двигателя JB860M 6.0A AC18-80V/DC24-110V 256Микрошаги
Особенности
Высокая производительность, низкая цена
16 каналов постоянный угол и постоянный крутящий момент микрошаг, Макс. Оборот до 51200 импульса/R
Самая высокая частота отклика составляет 200 кппс
Как только Пульс прекратится более 1. 5S, фазовый ток будет автоматически уменьшен до половины предустановленного тока
Опто-изолированный вход/выход сигнала
Ток вождения можно регулировать от 2.0A/фазы до 6.0A/фазы через 8 каналов
Одиночный вход питания, диапазон напряжения: AC18-80V (DC24-110V)
Он может сочетаться с двухфазными гибридными шаговыми двигателями, ток которых составляет менее 6,0а, размер фланца колеблется от 57 мм до 86 мм.
Пример проводки
Настройка тока
Рабочий ток драйвера устанавливается SW1-SW3 терминале, для получения более подробной информации см. Таблицу ниже.
Ток (А)
2,0
2,5
3,2
3,8
4,2
4,8
5,3
6,0
SW1
На
Скидка
На
Скидка
На
Скидка
На
Скидка
SW2
На
На
Скидка
Скидка
На
На
Скидка
Скидка
SW3
На
На
На
На
Скидка
Скидка
Скидка
Скидка
SW4 используется для установки половины тока/полного тока: OFF = половина тока ON = полный ток
Настройка микрошага
Микрошаги драйвера устанавливаются SW5-SW8 терминалом со следующими 16 каналами. SW9 и SW10 предназначены для настройки функций. Подробности приведены ниже: микрошаги (пульс/R)
Микрошаг
400
800
1600
3200
6400
12800
25600
51200
SW5
На
Скидка
На
Скидка
На
Скидка
На
Скидка
SW6
На
На
Скидка
Скидка
На
На
Скидка
Скидка
SW7
На
На
На
На
Скидка
Скидка
Скидка
Скидка
SW8
На
На
На
На
На
На
На
На
Микрошаг
1000
2000
4000
5000
8000
10000
20000
40000
SW5
На
Скидка
На
Скидка
На
Скидка
На
Скидка
SW6
На
На
Скидка
Скидка
На
На
Скидка
Скидка
SW7
На
На
На
На
Скидка
Скидка
Скидка
Скидка
SW8
Скидка
Скидка
Скидка
Скидка
Скидка
Скидка
Скидка
Скидка
SW9
ВКЛ, двойной Пульс: PU-это импульсный сигнал по часовой стрелке, DR-это импульсный сигнал против часовой стрелки
Выкл, один Пульс: PU-это шаг импульсного сигнала, DR-это сигнал направления
SW10
Само обнаруживаемый выключатель (ВЫКЛ: Принять внешний сигнал, вкл: Драйвер работает на 30 R/M внутренней)
Примечание: микрошаги могут быть настроены в соответствии с требованиями клиентов.
Функция терминала
Знак
Функция
Примечания
ПУ +
Шаг импульсный сигнал +
Он может подключаться + 5 В или + 28 в, не требуется дополнительный резистор, если он подключен + 28 в
ПУ-
SW9 = Выкл, PU-импульсный сигнал
Воздействие на падающие края, двигатель идет на один шаг, так как импульсный вход меняется от «high» до «low». Входное сопротивление составляет 220ом. Требование: низкое напряжение: 0-0,5 В, высокое напряжение: 4-5 В, ширина импульса> 2,5 мкс
SW9 = ON, PU по часовой стрелке импульсный сигнал
Д-р +
Сигнал управления направлением +
Он может подключаться + 5 В или + 28 в, не требуется дополнительный резистор, если он подключен + 28 в
Д-р-
SW9 = OFF, DR-сигнал управления направлением
Измените направление вращения двигателя. Входное сопротивление составляет 220ом. Требование: низкое напряжение: 0-0,5 В, высокое напряжение: 4-5 В, ширина импульса> 2,5 мкс
SW9 = ON, DR против часовой стрелки импульсный сигнал
МФ +
Безмоторный сигнал +
Он может подключаться + 5 В или + 28 в, не требуется дополнительный резистор, если он подключен + 28 в
МФ-
Безмоторный сигнал-
После эффектов, он отключает ток двигателя, драйвер перестает работать и устанавливает двигатель бесплатно
Переменный ток
Мощность
AC18-80V (DC24-110V)
Переменный ток
Мощность
A +
Подключение к двигателю
А-
B +
Б-
! Предостережение
1. Входное напряжение не может превышать AC80V (DC110V).
2. Входной сигнал управления колеблется от + 5 В до + 28 в, не требуется резистор с ограничением тока, когда он превышает + 5 В.
3. Эффекты входного импульсного сигнала на падающих краях
4. ALM огни и драйвер перестают работать, когда температура драйвера превышает 80C. До тех пор, пока температура не упадет до 50C, она перезагружается для работы после включения. Радиатор необходим, когда происходит перегрев
5. ALM огни, если это короткое замыкание, пожалуйста, проверьте провода двигателя и устраните другие короткие неисправности, а затем Перезарядите, чтобы восстановить
6. ALM огни, если двигатель не хорошо подключается к драйверу, пожалуйста, проверьте провода двигателя и включите питание, чтобы восстановить
