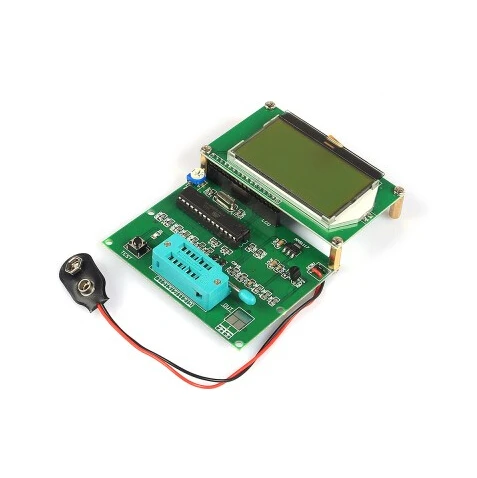

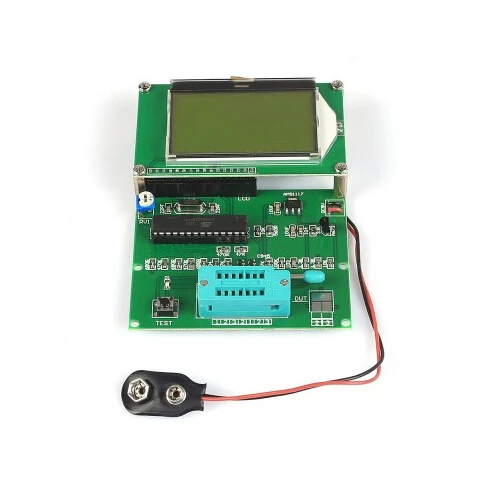

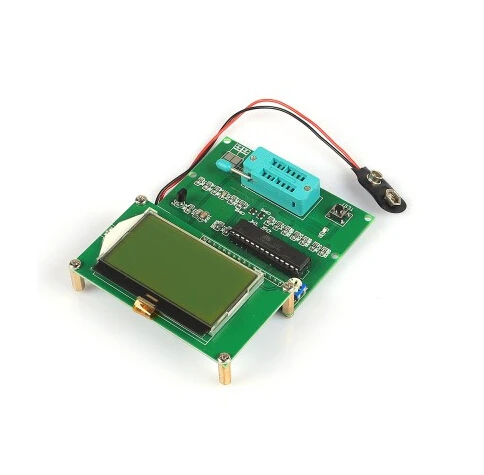

1 шт. GM328 Транзистор тестер/ESR метр/частотомер/генератор меандр Бесплатная

1 шт. GM328 Транзистор тестер/ESR метр/частотомер/генератор меандр Бесплатная

Описание:
1 использование последней версии программного обеспечения 2014 версии v1.11, M328 чип, больше функций, помимо основных функций, а также расширения.
2 микроконтроллера использует внешний Кристалл 8 мГц, точность измерения-лучше.
3 влияет на точность одной-тысячной соответствующей резистентности металлических резисторов, использующих оставшийся один процент также используются Металлические пленочные резисторы.
4. ЖК-дисплей с 12864 ЖК-экраном, который может отображать Измеренные данные и графику.
5 главный чип Dual In-Line и с сокетом, идеально подходит для любителей электроники обновления или замены чипа.
6 использует 9В ламинированный аккумулятор. (Батарея в комплект не входит)
7 все компоненты выполнены из высококачественного натурального. ЖК-экран для низкой мощности с подсветкой экрана, подсветка тока около 2ма, таким образом, время загрузки имеет подсветку для удобного использования в темноте.
8 размеров: 80 (Ш) x 105 (high) x22 (глубина) мм.
9 Вес: около 70 г
10 ток: когда 9 В напряжение, стабильная операционная сила тока около 20мА.


Второй Технические характеристики:
A, основная функция
Одна кнопка работы, автоматическое отключение.
20на отключение тока только о.
С помощью 8MH кристаллами.
Может автоматически обнаружить NPN, PnP биполярные транзисторы, n-канал и p-канал MOS FET, jfet, диоды, двойной диод, тиристор небольшой силовой однонаправленный и двунаправленный Тиристор.
Автоматический идентификационный pin-код компонентов.
Текущий коэффициент усиления и база измерения биполярного транзисторного-излучателя порогового напряжения.
Вы можете очень на базе-излучатель порогового напряжения и Высокоточный коэффициент усиления идентификации Darlington-транзисторов.
Защита диодов может обнаружить биполярные транзисторы и mos-транзисторы.
Измерение MOS FET Gate пороговое напряжение и пропускная способность ворот.
Можно одновременно измерить два резистора и символ резистора отображен. Дисплей с четырьмя десятичными значениями на правой стороне. Символ сопротивления отображен на обеих сторонах pin-номера. Так что можно измерить потенциометр. Если потенциометр не передается в крайнее положение, он может различать середину и обоих кончиков булавки.
Разрешение измерения сопротивления составляет 0.1 Ом, можно измерить до 50 м Ом.
Может измерять емкость. Символ конденсатора отображен на правильных значениях дисплея может быть отображен с четырьмя десятичными значениями. Может измерять емкость 30pf-100mf разрешением 1pf.
2 мкФ более конденсаторы могут измерять значение эквивалентной серии сопротивления ESR. Эти два значения могут быть отображены С десятичной долей, разрешением 0.01 Ом.
Два диода могут быть отображены в правильном порядке и символ диода, и дает диодное напряжение.
LED-диод обнаружен, более высокое движение вперед. LED Combo определен как два диода.
Может быть установлено, что напряжение реверса отключено менее 4.5 В диод zener.
Можно измерить одну диодную обратную емкость. Если База подключения и коллекционер биполярного транзистора или излучателя булавки, обратная связь также может быть измерена или Коллекционная емкость излучателя-излучателя.
Можно получить только одну меру выпрямителя моста соединений.
Хотя предел измерения емкости составляет 25pf, но можно измерить измеренную емкость с известным объемом как минимум 25pf конденсаторов параллельно, затем результаты измерений в параллельной емкости, полученные путем вычитания
К результатам.

B. расширения (через выбор меню, и пользователь может хотеть добавить несколько компонентов для DIY)
1 может измерять частоту 1 Гц-2 мГц. Свыше 25 кГц разрешение 1 Гц, с использованием низкочастотного периодического измерения может быть
2 может измерить напряжение постоянного тока ниже 50 В.
3 может производить квадратный волновый сигнал 1 Гц-2 мГц.
4 может генерировать фиксированную частоту импульсов частоты, но переменная импульсная волна, короткая ширина кнопки на 1% инкрементов, чем дольше ширина ключа при 10% инкрементах.
5. отдельное меню может быть активировано с помощью функций емкости и ESR, диапазонов, поскольку амплитуда измеренного сигнала составляет всего 300мв, можно измерить дорогу. (Аннотация: как бес4-проводное измерение, измерение сопротивления свинца может привести к крупным ошибкам, особенно маломерки ESR замеры).
6 путем добавления поворотного переключателя для удобного выбора меню.

Примечание: Перед измерительным конденсатором конденсатор должен быть разряжен, в противном случае будет поврежден счетчик.


Вышивка Крестом Пакет включено:
1 шт. x GM328 транзисторный тестер \ ESR метр \ cyometer \ Square Wave генератор
