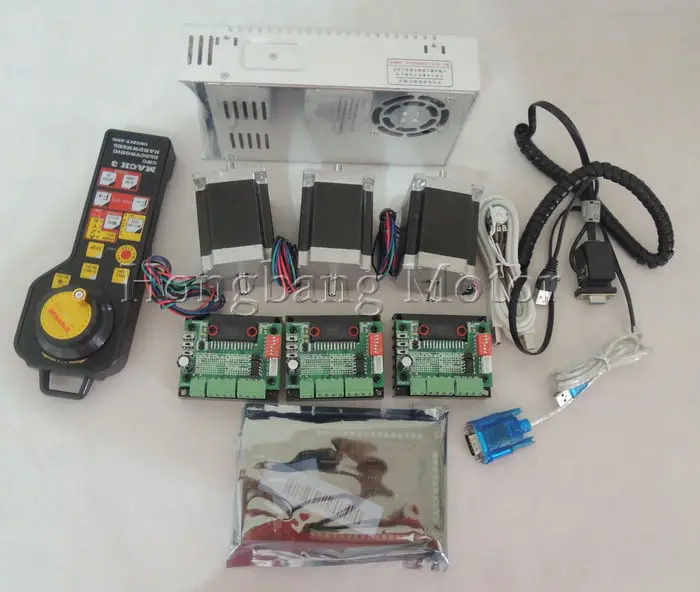

Комплект фрезерных станков с ЧПУ Mach3 3 оси драйвер шагового двигателя + плата

Комплект фрезерных станков с ЧПУ Mach3 3 оси драйвер шагового двигателя + плата

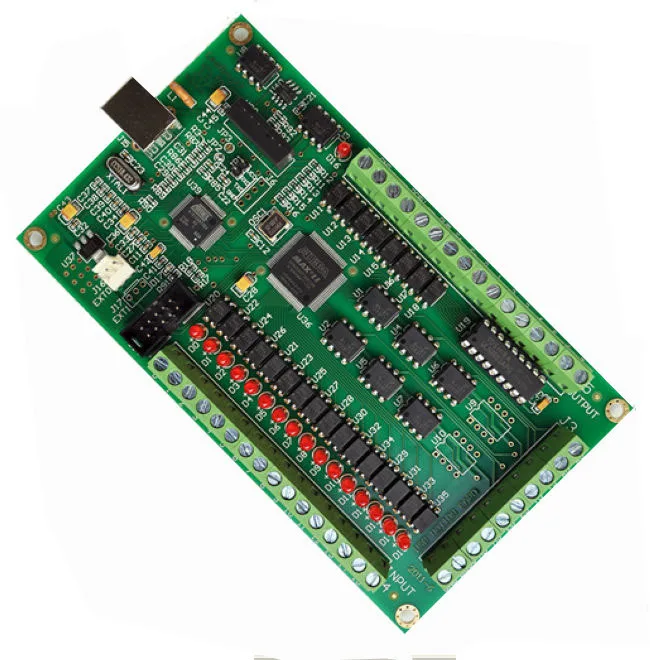

3 оси Тип USB коммутационная плата

Особенности:

Нет необходимости устанавливать драйверы USB, его можно использовать после подключения к компьютеру.

Полная поддержка USB hot-swappable, карта контролирует состояние подключения USB в любое время.

Максимальная частота импульса составляет 200 кГц, что подходит для сервопривода или шагового двигателя.

Светодиодный индикатор состояния может быть полезен для отображения usb-подключения и работы stauts при мигании.

16 входов общего назначения, с конкретными индикаторами, входные сигналы могут четко отображаться.

С бортовым изолированным источником питания, внешний источник питания не запрашивается. Упрощает Требования к питанию электронной системы управления для легкого использования. Кроме того, внешняя мощность также может быть применена для уменьшения нагрузки USB.

Скорость подачи, скорость вращения шпинделя или скорость пробежки контролируется регулятором.

10 высокоскоростных оптопары с 10 МГц, 24 общих оптопары для изоляции всех входных/выходных сигналов, эта недорогая конструкция может быть обеспечена высокой производительностью и стабильной системой.

Полная поддержка программного ограничения Mach3 и функции обратной связи.

С графикой скорости в реальном времени и изменением скорости шпинделя можно наблюдать

Полностью поддерживает все версии Mach3, включая версию Mach3 R3.043.066

Поддержка серий Windows, включая Windows 2000/XP/Vista/Windows7.

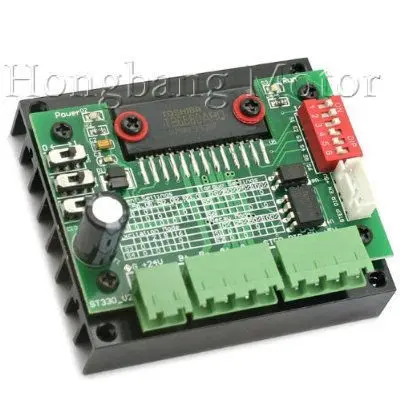

1 осевой Драйвер шагового двигателя

1. Использование нового импортного японского чипа Toshiba TB6560;
2. В основе используется плотный радиатор, охлаждение супер, для обеспечения стабильной работы оборудования;
3. Входной сигнал использует высокоскоростную опто-изоляцию, чтобы не потерять шаги, которые импульсные сигналы направления с таким же уровнем 6N137, двойной высокоскоростной оптопара;

4. Разнообразие режима полупотока и выбор полупотока тока, использование более гибкого
5. Режим распада регулируется для обеспечения плавного хода двигателя;
6. Компактные размеры, размер охлаждающей колодки: 75 мм * 65 мм, четыре механических установки, размер отверстия: 67 мм * 58, диаметр монтажного отверстия-4 мм
7. Установить метод детальной таблицы на доске, простой в использовании;
8. С защитой от обратного замыкания, даже если не осторожно, подключите обратно и не сгорит чип, это очень безопасно для использования.

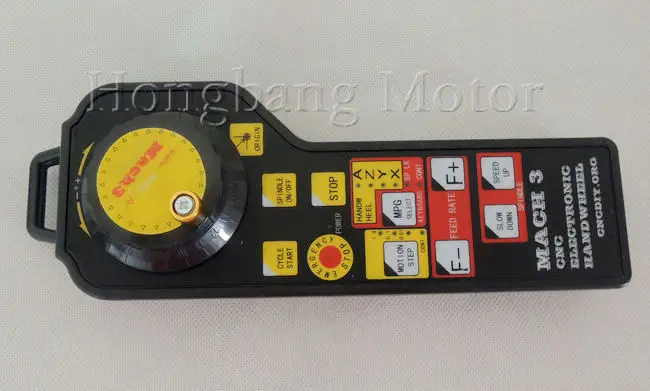

Ручной контроллер колеса

1. Кнопка аварийной остановки
2. X, Y, Z и управление направленным движением оси
3. Контроль скорости подачи
4. Контроль скорости пробежки
5. Управление скоростью вращения шпинделя
6. Вкл/Выкл шпинделя
7. Запуск цикла (код G)
8. Стоп (код G)
9. Оригинальная точка
10. Обнаружение движения шаг
11. MPG выберите

12. 3 м длина кабеля

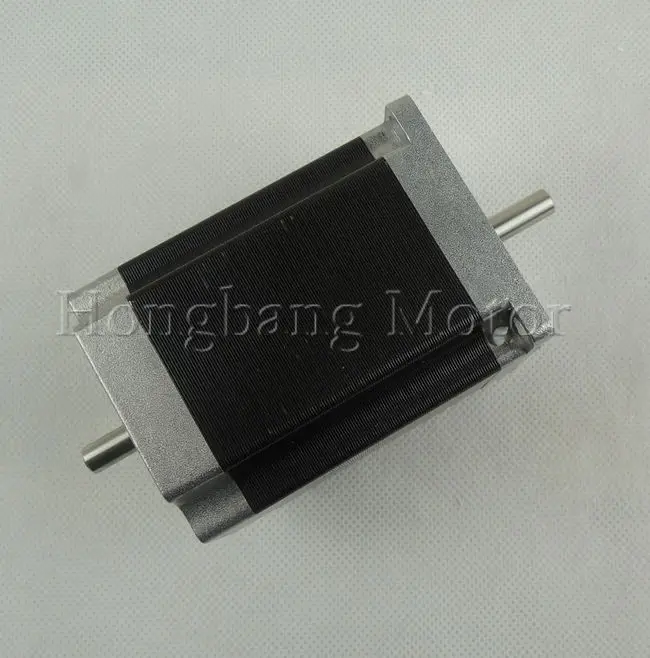

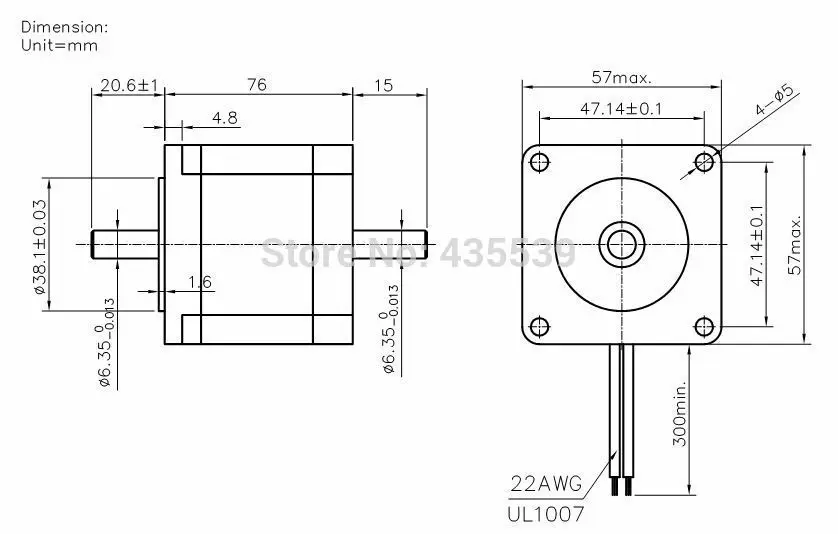

Шаговый двигатель

Модель

57HS76

Количество фаз

2-фазный

Кол-во линий

4-проводная

Трехфазный стабилизатор напряжения

3,08 V

Фазного тока

3A

Сопротивление

1,1

Индуктивность

3.6mH

Высокий крутящий момент

1.9N.M(270 Oz-in)

Вал Диаметр

6,35 мм (двойной вал)

Осевая длина

20,6 мм

Задняя осевая длина

15 мм

Длина стороны

57 мм

Высокая

76 мм

Вес

1100 г

Красный: A +

Синий:-

Зеленый: B +

Черный: в-режиме

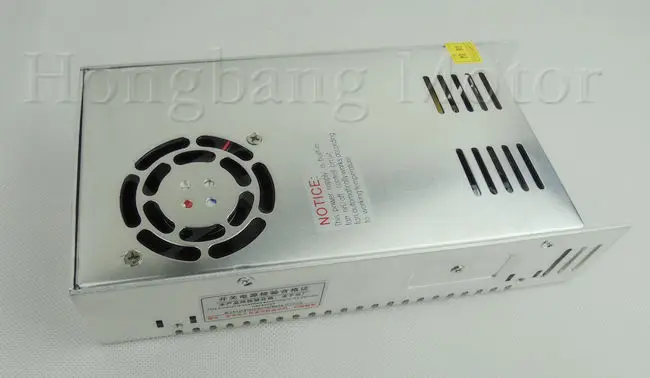

Переключения источника питания

1. Диапазон входного напряжения переменного тока изменяется переключателем
2. Высокая эффективность, высокая надежность

3.100% Испытание на полную нагрузку

4. Защита: короткого замыкания/перегрузки/перенапряжения/перегрева

5. Встроенный вентилятор охлаждения постоянного тока

6. Рабочая частота 25 кГц

7.Входное напряжение: 220 В

8.Выходное напряжение: 24 В

9.Выход ток: 10A

10.Выходная мощность: 250 Вт

11. 1 годовая гарантия

12. Размер: 215*115*50 мм (Д * Ш * В)
