ECMA-K11820RS ASD-A2-2043-M Delta 400V 2KW 2000r/мин AC Серводвигатель и привод комплекты с 3 м кабель |

ECMA-K11820RS ASD-A2-2043-M Delta 400V 2KW 2000r/мин AC Серводвигатель и привод комплекты с 3 м кабель |

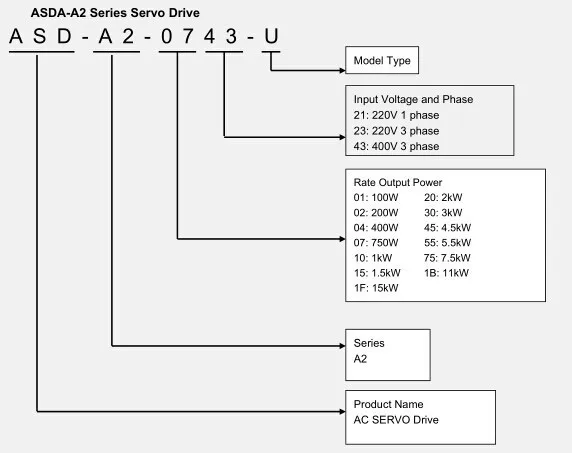

Модель

ASD-A2-2043-М

Соответствующий мотор сервопривода

ECMA-J11020 _ S (S = 22 мм)

ECMA-K11320_S (S = 22 мм)

ECMA-K11820_S (S = 35 мм)

Мощность

2KW

Мощность

Вход Напряжение

24 В постоянного тока, +/-10%

Вход ток

1.18A

Входная мощность

28,2 W

Основная электроплата Мощность

Трехфазный

380 ~ 480 В переменного тока, +/-10%

Непрерывная Выход ток

6,66 руки

Метод охлаждения

Вентилятор охлаждения

Разрешение энкодера (разрешение сервопривода)

Дополнительные Тип: 20-бит (1280000 p/rev) фиксированный тип: 17-бит (1280000 p/rev)

Основная электроплата Управление

SVPWM (космическая векторная широтно-импульсная модуляция)

Режим управления

Авто/источник света

Динамический тормоз

Внешний

Позиция

Управление

Режим

Макс. Вход пульс

Частота

Макс. 500 кппс/4 Mpps (линейный драйвер), Макс. 200 кппс (открытый коллектор)

Импульсный Тип

Пульс + направление, фаза + B фаза, КНО Пульс + CW пульс

Команда источник

Внешний импульсный поезд/внутренние параметры

Сглаживание стратегии

Фильтр низких частот и п-кривой

E-Передаточное число

Е-Передаточное отношение Н/м несколько N: 1 ~ 32767, М: 1: 32767 (1/50 <N/M <25600)

Ограничения крутящего момента

Параметр настройки

Feed Forward компенсация

Параметры настройки

Скорость

Управление

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ ± 10 В постоянного тока

Вход

Сопротивление

10 к Ом

Время

Постоянная

2,2 свяжитесь с нами

Скорость Управление диапазон

1: 5000

Команда источник

Внешняя аналоговая команда/регистр

Сглаживание стратегии

Фильтр низких частот и s-образной кривой

Ограничения крутящего момента

Через Настройку параметров или аналоговый вход

Пропускная способность

Максимум 1 кГц

Скорость точность

0.01% или менее при колебании нагрузки от 0 до 100%

0.01% или менее при колебании мощности ± 10%

0.01% или менее при 0 °C до 50 °C колебания температуры окружающей среды

Высокий крутящий момент

Управление

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ ± 10 В постоянного тока

Вход

Сопротивление

10 KΩ

Время

Постоянная

2,2 свяжитесь с нами

Команда источник

Внешняя аналоговая команда/регистр

Сглаживание стратегии

Фильтром нижних частот

Скорость предел

Через Настройку параметров или аналоговый вход

Аналоговый монитор Выход

Сигнал монитора может устанавливаться по параметрам (Диапазон выходного напряжения: ± 8 в)

Связь Интерфейс

RS-232/RS-485/может открываться/USB

Модель

ECMA-K11820RS

Название продукта

Электронный коммутации двигатель

Сервопривод Тип

Серводвигатель переменного тока

Название серии

A2

Номинальная Напряжение

400 V

Кодер Тип

Инкрементного Типа, 20 бит

Корпус двигателя Размеры

180 мм

Тип диаметра вала и сальника

Шпоночный (с фиксированными винтовыми отверстиями), w/o тормоз с сальником

Стандартный вал Диаметр

S = 35 мм

Номинальная Мощность Выход

2000 W

Номинальный крутящий момент (Н-М)* 1

9,55

Максимальный крутящий момент (Н-М)

28,65

Номинальная Скорость

2000 об/мин

Макс. Скорость

3000 об/мин

Номинальный ток (А)

6,6 A

Макс. Мгновенный ток (А)

19,88 A

Номинальная мощность (кВт/с)

26,3

Инерция ротора (× 10-4кг. М2)

34,68

Механическая постоянная (MS)

1,74

Постоянный крутящий момент-KT (N-m/A)

1,45

Постоянное напряжение-Кэ (МВ/(об/мин)

54,0

Сопротивление арматуры (Ом)

0,376

Арматура индуктивности (mH)

7,87

Электрическая постоянная (MS)

20,9

Класс изоляции

Класс А (UL), класс В (CE)

Сопротивление изоляции

> 100 м ом, постоянный ток 500 в

Прочность изоляции

2,3 k В переменного тока, 1 сек

Вес (кг) (без тормоза)

13,5 кг

Радиальная Максимальная нагрузка (N)

1176

Максимальная осевая загрузка (N)

490

Номинальная мощность (кВт/с) (с тормозом)

24,1

Инерция ротора (× 10-4кг. М2) (С тормозом)

37,86

Механическая постоянная (MS) (с тормозом)

1,9

Уровень вибрации (мкм)

15

Рабочая температура

0 ~ 40 градусов по Цельсию

Температура хранения

-10 ~ 80 градусов по Цельсию

Рабочая влажность:

20%-90% RH (без конденсации)

Влажность при хранении

20%-90% RH (без конденсации)

Вибрация Емкость

2,5 г

Ip-рейтинг

IP65

Сертификаты

CE UL
