Ручной dso1202e новое обновление осциллограф 200 мГц 2ch 1GSa/s 2 м глубина памяти DMM USB 5.6

Портативный dso1202e новый обновленный осциллограф 200 мГц 2ch 1GSa/s 2 м глубина памяти DMM USB 5.6 дюйм(ов) TFT ЖК 640x480 IP51 DSO 1102e

2 мГлубина памяти. Высокая пропускная способность200 мГцОсциллограф, частота дискретизации 1gs/s, и 6000 подсчитывает DMM с аналоговым барграфом. Большой5.6 дюймовTFT цветной ЖК-дисплей; Высокое разрешение (640*480); двухоконный дизайн-более понятный, более подробный Односенсорная автоматическая Настройка оптимизирует положение, дальность действия, временную базу, и срабатывает для обеспечения стабильного отображения практически любого сигнала. Легко использовать всплывающее меню со встроеннымМногоязычнаяПомочь системы. 32Автоматических измерений. Осциллографы: добавить, убавить, умножить и разделить. Хранить и напоминать об этом. Автоматическая измерение курсора для отслеживания курсора. Режим XY. ВстроенныйFFTФункция преобразует доменный сигнал в свои частотные компоненты для измерения гармонического содержания и искажений в системах. СигналаРегистраторыДля перехвата/воспроизведения входных сигналов от CH1 и CH2 с максимальной длиной записи 1000 кадров. Функция Pass/fail сравнивает сохраненный сигнал с неизвестным входом. Средний режим для разглаживания волноводов. Площадь волны (2 В, 1 кГц) для регулировки зонда. USBХост/устройство 2.0 полноскоростной интерфейс; Поддержка удаляемого диска; LAN-опция, легко управлять ПК или дальним расстоянием. Габариты (мм): 260 (l) X220 (w) x75 (h), нести легкоМодельDSO1072E (нажмите здесь)Dso1102e (нажмите здесь)DSO1152E (нажмите здесь)DSO1202EПриобретениеПример режимовВ режиме реального времениРежимы с приобретениемНормальныйОбычных данных толькоPeak DetectВысокочастотный и Рандон glith CaptureСредняяWavefom Средний, выборочный 4,8, 16,32, 64,128ВходыВходы муфтаAc, dc, GNDВходы импеданса1mΩ±2%/20пФ ± 3pfЗонд ослабления1X, 10XПоддерживается зонд коэффициент затухания1x, 10x, 100x, 1000xМаксимальная Вход НапряжениеCat i и CAT II: 300 vrms (10×), категория установки;
CAT III: 150 vrms (1×)Горизонтальные СистемыЧастота дискретизации диапазон1GS/sСигнала интерполяция(Син х)/хЗапись Длина2 мСек/div диапазон4ns/div ~ 2000 s/div, в 2, 4, 8 последовательности2ns/div ~ 2000 s/div, в 2, 4, 8 последовательностиЧастота дискретизации и
Время задержки точность± 50 млн.-1 при любом интервале времениСканирование Скорость диапазон4ns/div до 8ns/div; (-8div X S/div) до 40 мс;
20ns/div до 80мкм/div; (-8div s/div) до 40 мс
200мкм/div до 40 s/div; (-8div S/div) для 400 s2ns/div to10ns/div;
(-4div s див div) до 20 мс;Дельта время точность измерения
(Полная пропускная способность)Однострелочный, нормальный режим: ± (1 выборочный интервал + 100стр/мин × Чтение + 0.6ns);
> 16 средних показателей: ± (1 выборочный интервал + 100стр/мин × Чтение + 0.4ns);
Интервал выборки = S/div ÷ 200Вертикальный СистемыВертикальный Разрешение8-разрядное разрешение, все каналы, отобранные одновременноВольт диапазон2mv/div до 100 В/div на входе BNCПропускная способность70 мГц100 мГц  150 мГц 200 мГцВремя подъема на BNC (типичные)5ns3.5ns2.3ns1.8nsАналоговый пропускной способности в
Нормальный и средняя
Режимы на BNC или с зондом,
Постоянному току± 400 В (100 В/div-20v/div);
± 50 В (10 В/div-5v/div)
± 40 В (2 В/div-500mv/div);
± 2 В (200mv/div-50mv/div)
± 400мв (20mv/div-2mv/div)Математика+,-, *,/, FFTFFTОкна: hanning, flatop, rectamgular, bartlett, Blackman; 1024 пробаПредел пропускной способности20 мГцНизкий частотный диапазон (-3дБ)≤ 10 Гц на BNCDC точность усиления± 3% для нормального или среднего режима приобретения, 100 В/div до 10mv/div.
± 4% для нормального или среднего режима приобретения, 5mv/div до 2mv/div.Точность измерения постоянного тока,
В среднем режиме приобретенияТип измерения: Средняя
Точность: ± (3% × Чтение + 0.1div + 1МВ) при выборе 10mv/div или большего числа.
Тип измерения: Средняя
Точность: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div).Вольт измерение повторяемость,
В среднем режиме приобретенияДельта-Вольт между двумя средними показателями 16 ≥16 приобретенными в той же настройке и условиях окружающей средыТриггер СистемыТипы запускаОпушка, видео, пульс, склон, со временем, альтернативаИсточник запускаCH1, CH2, AC LineРежимы запускаАвто, нормальный, одноместныйМуфта ТипDc, ac, ВЧ-отказ, НЧ-отказ, шумоподавлениеЧувствительность триггера
(Тип триггерного триггера)DC (ч1, ч2):
1div от DC до 10 мГц; 1.5div от 10 мГц до 100 мГц; 2div от 100 мГц до полного;
AC: ослабляет сигналы ниже 10 Гц;
ВЧ-излучение: ослабляет сигналы выше 80 кГц;
Отклонение НЧ: то же, что и DC-Соединенные пределы для частот выше 150 кГц; аттенюты сигналов ниже 150 кГц.Диапазон уровня запускаCH1/CH2: ± 8 отделов от центра экрана;Точность уровня триггера (типичная) точность для сигналов, которые поднимаются и падают времена 20nsCH1/CH2: 0.2div × volts/div в пределах ± 4 отделах от центра экрана;Установить уровень до 50% (Типичный)Работает с входных сигналов ≥50hzВидео триггерВидео триггер ТипCH1, CH2: пиковая амплитуда 2 отделов;Форматы сигнала и поляПоддерживает NTSC, PAL и SECAM вещательные системы для любого поля или любой линииВыравнивание диапазон100ns ~ 10 sИмпульса Ширина триггерИмпульса Ширина Режим триггераТриггер при (<,>, =, или & ne;); Положительный импульс или отрицательный импульсИмпульса Ширина триггерныйРавные: осциллографы осциллографа, когда Продольный край пульса пересекает Триггерный Уровень.
Не равны: если Пульс более узкий, чем указанная ширина, ТРИГГЕРНАЯ точка является продольной опушкой. В противном случае триггеры осциллографа, когда пульс продолжается дольше, чем время, указанное как ширина импульса.
Меньше, чем: ТРИГГЕРНАЯ точка является продольной опушкой.
Больше (также называется триггерный триггер): триггеры осциллографа, когда пульс продолжается дольше, чем время, указанное как ширина импульсаИмпульса Ширина диапазон20ns ~ 10 sНаклон триггераНаклон триггера РежимТриггер при (<,>, =, или & ne;); положительный склон или отрицательный склонНаклон триггера точкаРавный: осциллограф срабатывает, когда склон сигнала равен установленному склону.
Не равны: осциллограф срабатывает, когда склон сигнала не равен установленному склону.
Меньше, чем: осциллографы осциллографа, когда склона сигнала меньше, чем установленный склон.
Больше, чем: осциллографы осциллографа, когда уклон сигнала превышает установленный склон.Временной диапазон20ns ~ 10 sOvertime триггерСо временем modeeПоднимающийся край или падающий крайВременной диапазон20ns ~ 10 sАльтернатива триггерТриггер на CH1Внутренний триггер: edge, ширина импульса, видео, склонТриггер на CH2Внутренний триггер: edge, ширина импульса, видео, склонЧастота срабатывания счетчикИндикация Разрешение6 цифрТочность (типичная)± 30стр/мин (в том числе все Частотные исходные ошибки и погрешности ± 1)Диапазон частотAC вкупе, от 4 Гц до минимальной для номинальной пропускной способностиИсточник сигналаТип импульса или режимы триггера edge: все доступные источники триггера
Измерительный счетчик частоты триггерный источник во всех случаях, в том числе в момент приобретения осциллографа из-за изменений в состоянии запуска, или приобретение единого выстрела, которое завершено.
Режим триггера импульса: осциллограф передает импульсы значительного масштаба внутри измерительного окна 1 s, которые квалифицируются как триггерные события, такие как узкие импульсы в пульсе PWM, если установлены в <режим, и ширина установлена в относительно небольшое время.
Режим триггерного запуска: осциллограф рассматривает все края достаточной величины и правильную полярность.
Режим видеосвязи: счетчик частоты не работает.ИзмеренияИзмерения курсорИнструкция: разница напряжения между курсорами: ^ V
Разница во времени между курсорами: ^ T
Взаимность от ^ T В Герц (1/^ T);
Отслеживание: вес и время в точке сигнала;Авто measuermentЧастота, период, среднее, PK-pk, cycli RMS, минимальный, максимальный, время подъема, время падения, + ширина импульса,-ширина импульса, delay1-2rise, delay1-2fall, + долг, -дежурный, Vbase, Vtop, vmid, vamp, Overshoot, preshot, preiod Mean, preiod RMS,Область trendplot1.2 м точкаОбщие характеристикиРазрешение дисплея640 по горизонтали на 480 вертикальных пикселейДисплей контрастРегулируемая (16 передач) с ходом барЗонд компенсатора ВыходВыходное напряжение (типичное)Около 2vpp в нагрузку 1-1Частота (типично)1 кГцПитаниеПоставка НапряжениеAc Вход: 100-240vacrms, 0.6a Макс, 50 Гц ~ 60 Гц; DC Выход: 9 В, 2AМощность потребление<30 ВтОкружающей средыТемператураРабочий: 32 ~ 122OФ (0 ~ 50OC);
Нерабочие:-40 ~ 159.8OФ (-40 ~ 71OC)Способ охлажденияКонвекцииВлажность+ 104OF или ниже (+ 40OC или ниже): ≤90 90% относительной влажности;
106 ~ 122OФ (+ 41 ~ 50OC): ≤60 60% относительной влажностиВысотаРабочая: ниже 3,000 м (10,000 футов);
Неспушка: ниже 15,000 м (50,000 футов)МеханическиеРазмер260 Мммм; 220 мм; 75 ммВес2.5 кг (без упаковки)

DMM режимМакс. разрешение6000 отсчетовDMM тестирования режимовНапряжение, сила тока, сопротивление, емкость, Диод и непрерывностьМакс. Вход НапряжениеAC: 600 В, dc: 800 ВМакс. Вход токAC: 10A, dc: 10AВход сопротивление10 МОмDMM trendplot1.2 м точкаДиапазонРазрешениеТочностьРазрешениеDC Напряжение60.00mV± 1% ± 3 разряд10uV600.0mV100uV6.000 В1mV60.00 В10mV600.0 В100mV800 В1 ВAC Напряжение60.00mV± 1% ± 3 разряд10uV600.0mV100uV6.000 В1mV60.00 В10mV600.0 В100mVПостоянного тока60.00mA± 1% ± 5 разряд10uA600.0mA±1 1. 5% ± 5 разряд100uA6.000A1mA10.00A10mAПеременного тока60.00mA± 1% ± 5 разряд10uA600.0mA±1 1. 5% ± 5 разряд100uA6.000A1mA10.00A10mAСопротивление600Ω± 1% ± 3 разряд0.1 Ω6.000K Ω1Ω60.00K Ω10Ω600.0K Ω1 кОм6.000M Ω10 кОм60.00M Ω± 1% ± 5 разряд100kΩЕмкость40.00nF± 2% ± 5 разряд10pF400.0nF100pF4.000 мкФ1nF40.00 мкФ10nF400.0 мкФ100nFВнимание: наименьшее значение емкости, которое может быть измерено в 5nfДиод0 В ~ 2.0 ВВключения-выключения Тесты<10Ω

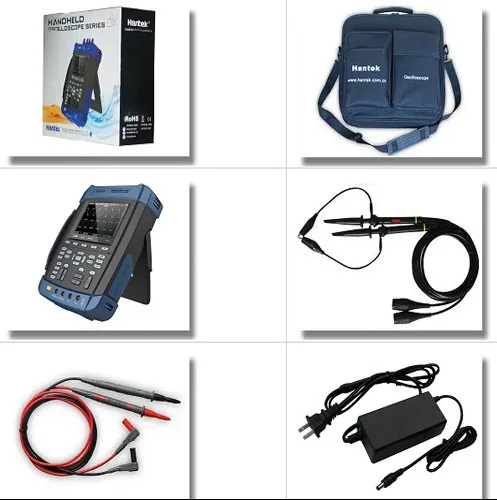

Интимные аксессуары:

Функция фотографии:

Comparation:

МодельПропускная способностьКаналыЧастота дискретизацииДругое

DSO8000E серии

70-200 мГц (ДСО)
25 мГц (AFG)2CH (DSO)
1CH (AFG)1GSa/s (ДСО)
200 мс/с (АФГ)DSO/DMM/AFG/частота
Счетчик/спектральный анализ/рекордер
Ip-51 рассчитан на пыль, капельное и встряхивание,
Противоугонный замок/вспышка света/
Штативное фиксированное отверстие/2 м памяти,

DSO1000E серии

70-200 мГц2CH1GSa/sDSO/DMM/Частотный счетчик/
Спектральный анализ/Регистраторы
Ip-51 рассчитан на пыль, капельное и встряхивание
Противоугонный замок/вспышка света/
Штативное фиксированное отверстие/2 м памяти,

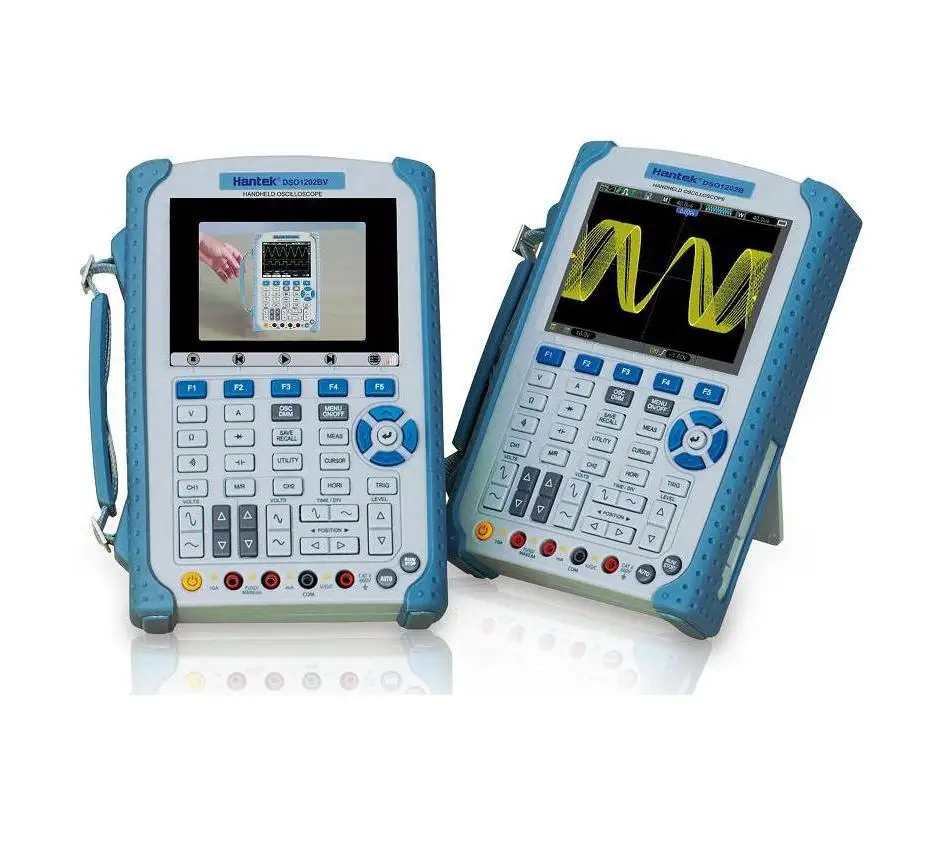

DSO1000BV серии

60 мГц-200 мГц2CH1GSa/s6000 отсчетов DMM
Высокое разрешение (640*480),
1 м глубина памяти.
Видео вспомогательные функции

DSO1000B серии

60 мГц-200 мГц2CH1GSa/s6000 отсчетов DMM
Высокое разрешение (640*480),
1 м глубина памяти.

DSO1000S серии

60/120/150/200 мГц2CH1GSa/s6000 отсчетов DMM
Высокое разрешение (640*480),
1 м глубина памяти.

DSO8000 серии

60 мГц2CH250MSa/sDSO/DMM/частота/
Спектральный анализ/6000 счетчиков DMM

DSO1000 серии

200 мГц/60 мГц2CH500MSa/s
250MSa/s6000 отсчетов DMM
Разрешение (320*240)
32 К Глубина памяти
