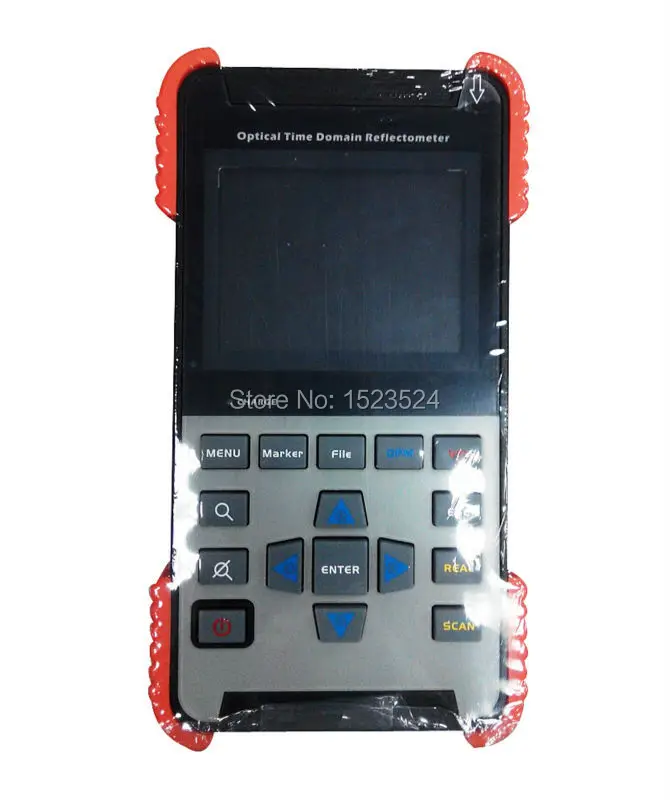

AOR-500A одномодовый 1310/1550nm 28/26dB 90 км Оптический измеритель коэффициента отражения методом временных интервалов волоконно-оптический импульсный рефлектометр

Портативный OTDR может удовлетворить все требования к испытаниям OTDR из короткого волокна, он имеет замечательные события слепой области и динамический диапазон, лучше для удовлетворения ваших конкретных тестовых требований OTDR. Благодаря идеальному сочетанию места визуального повреждения, можно гарантировать Обнаружение дефектов волокна.

Ключ Особенности:

Удобное тестирование одной кнопкой

Высокая скорость обработки сигналов

Меньше времени тестирования и быстрый анализ

Цвет на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей

Usb-порт для подключения к ПК

Автоматическое обнаружение входного оптического сигнала

Самозащиты

Встроенный VFL

Применение:

Открытие и обслуживание оптического кабеля

LAN'S s Открытие и техническое обслуживание

Открытие и техническое обслуживание MDRTX

Открытие и обслуживание телевизионной сети

Открытие и обслуживание специальных оптических сетей

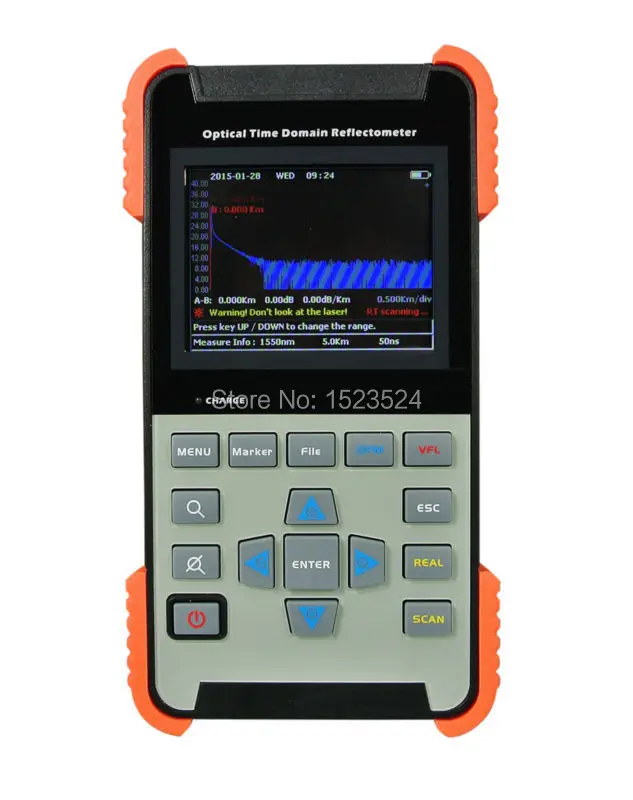

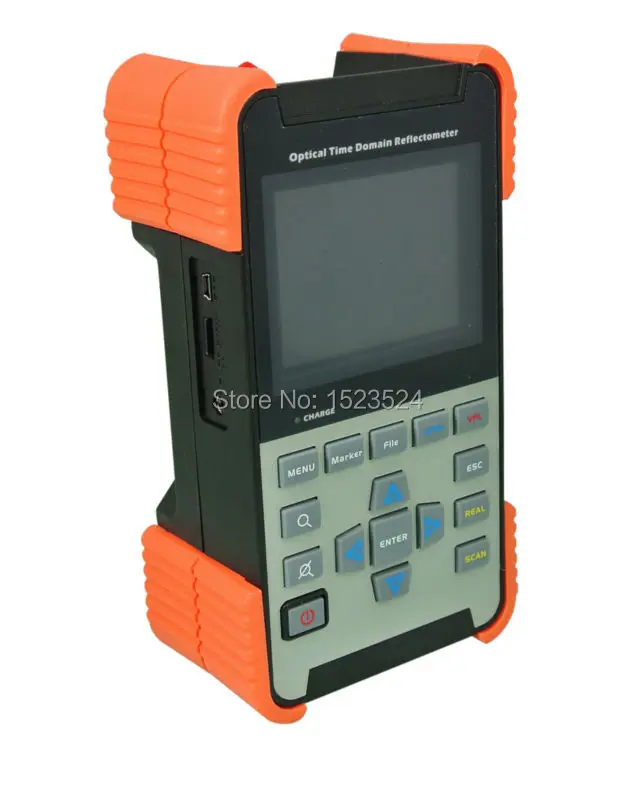

С точной, быстрой, простой в эксплуатации и полнофункциональной, OTDR (AOR-500) подходит для применения в полевых условиях.

Быстрый Тесты:

Открытие: тестирование как только открывается, не дожидаясь

Тестирование: интеллектуальное управление одной кнопкой

Таблица событий: интеллектуальное программное обеспечение для анализа в соответствии с требованиями пользователя, указанная точка повреждения кабеля, бенчмаркинг и столы для мероприятий связь, чтобы пользователь быстро находил неисправность

Операции по бенчмаркингу: ярлыки, удобные для пользователя, быстро движущиеся ориентиры, масштабирование трассировки, внимание пользователей.

Умный следовых количеств:

Интеллектуальный встроенный OTDR модуль анализа трассировки серии AOR можно быстро и точно анализировать тестовые кривые точки событий, точку сбоя и информацию о его местоположении и события в виде отображения таблицы, пользователям не нужно знать опыт, чтобы справиться с громоздкими условиями тестирования кабеля, Особенно для персонала по обслуживанию линий. Если пользователи не удовлетворены таблицей событий, вы можете повторно установить параметры анализа были измерены следы были снова анализированы.

Онлайн-Обнаружение оптического сигнала:

Содержащий тестовый оптический Волоконно-оптический сигнал, не только влияет на результаты тестирования OTDR, и вызывает непоправимый ущерб оборудованию внутри APD. OTDR волокно под тестом может автоматически определить, содержит ли он оптический сигнал связи. Когда прибор сам тестирует волоконно-оптический сигнал связь с автоматически подсказками и обеспечивает самую быструю и самую непосредственную защиту инструмента.

Удобный Пользовательский интерфейс:

Дружественный пользовательский интерфейс показывает детали списка событий на четком и большом экране. Согласовано с особенным дизайном keyboardoperation, отображать отслеживание событий в ясном и кратком пути для масштабирования или масштабирования трассировки.

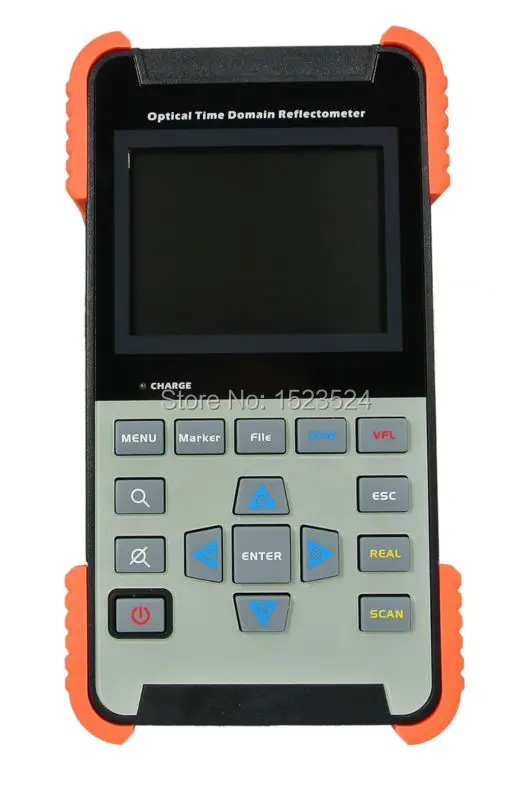

Уникальный дизайн кнопки:

Благодаря уникальному дизайну кнопок пользователь может легко управлять OTDR AOR500 без каких-либо тренировок.

Удобство VLS функция

С функцией AOR серии Видимый красный светильник неисправности (VLS) может быть очень удобно и быстро обнаружен короткий разрыв волокна или большая точка потери, чтобы сотрудник по обслуживанию мог принять меры вовремя и сэкономить время.

Параметры:

AOR500-A

AOR500-B

Длина волны лазера

1310 ± 20nm / 1550 ± 20nm

ДинамическийДиапазон

28dB / 26dB

32dB / 30dB

Событие мертвые зоны

<1,5 м

Затухание мертвые зоны

<8,0 м

Импульсный Ширина

10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1.0us, 2.5us

Расстояние неопределенности

± (1,0 м ± 0.005% * Тестирование Расстояние ± разрешение)

Линейность

± 0.05 дБ/дБ

Потери Разрешение

0.001dB

Расстояние Разрешение

1 м

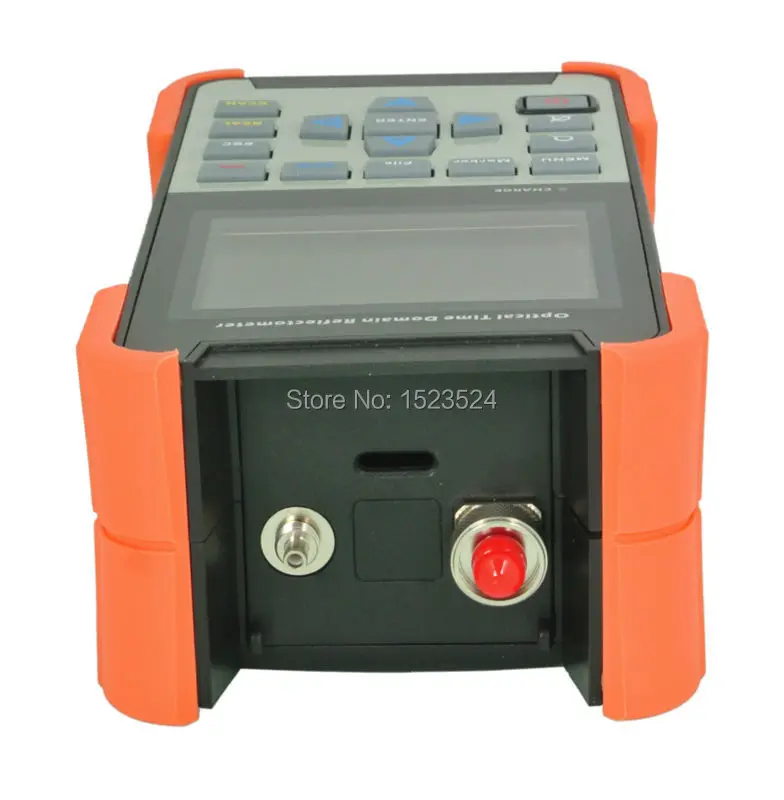

Разъем

FC SC

VFL

1 мВт

Хранение данных

> 1000 следов (стандартная 1 Гб sd-карта)

Дисплей

3,5 дюймов TFT цветной ЖК-дисплей

Интерфейс

USB

Батарея

Встроенная аккумуляторная батарея

Время работы

> 10 часов (Bellcore TR-NWT-001138)

Работая Temp.

-10 -- + 40 c, < 80% RH

Температура хранения.

-30 -- + 60 c, < 80% RH

Чистая Вес

0,9 кг

Измерение

230 мм × 120 мм × 60 мм

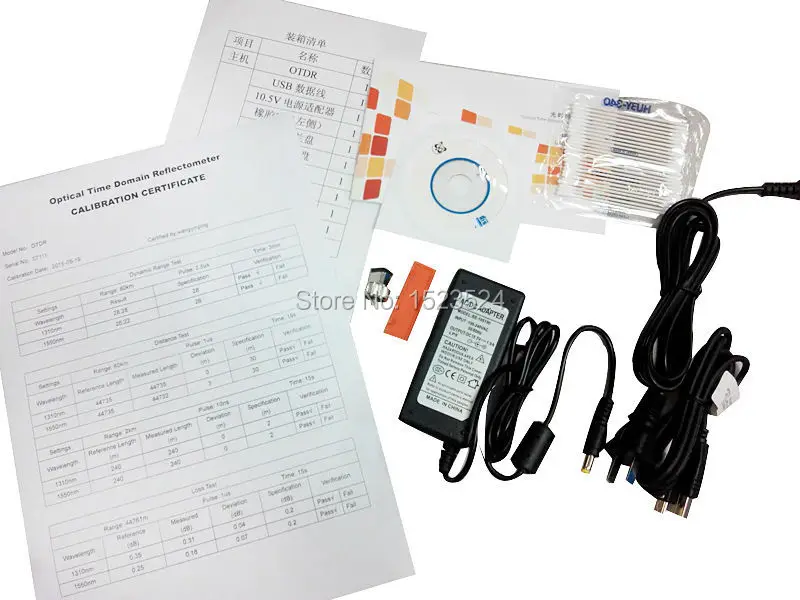

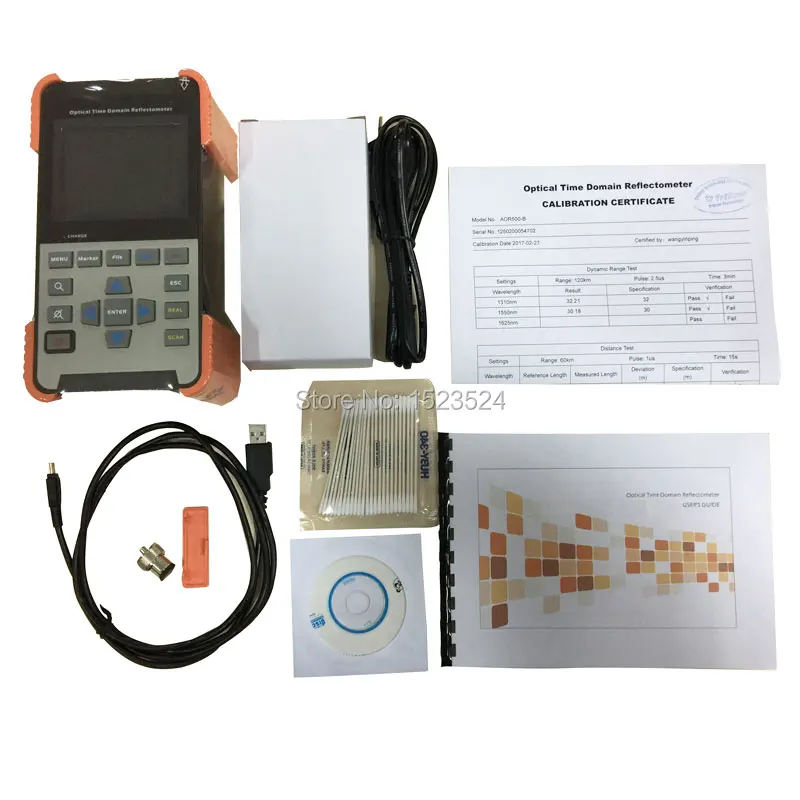

Упаковочный лист:

Стандартный аксессуары

OTDR * 1

Адаптер переменного/постоянного тока * 1

Управление руководство * 1

Сумка для переноски * 1

Кабель USB * 1

Sd-карта * 1

Примечание: Если вам нужен адаптер SC, вам нужно добавить 20 долларов США, OTDR-английская версия, а не китайская.
