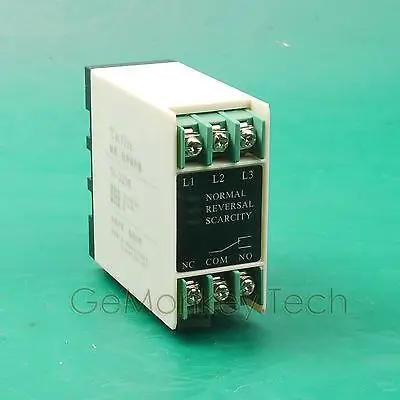

Реле последовательной потери фазы 3 фазы электронная защита

Фазный сбой фазовой последовательности защитного реле


220-380VAC 460-660VAC 50 Гц/60 Гц

А. Характеристики защиты:

1. Защита от потери фазы: это означает, что любая фаза происходит, когда защищенная цепь находится в состоянии бега или остановки. В этом случае красный индикатор будет освещен и будет приоритетным.

2. Фаза противоположная защита: это гарантия, действующая немедленно, которая защищает L1, L2 и L3 три фазы от неправильной последовательности подключения. В этом случае будет гореть желтый индикатор.

3. Защита от дисбаланса напряжения: в то время как защита от дисбаланса напряжения> 8%, дисбаланс трехфазного напряжения будет влиять на безопасную работу оборудования. В этом случае, если есть фаза потери, красный индикатор будет освещен и будет приоритетным.

4. Защита от задержки: когда происходит ошибка, монитор задержит 1 ~ 2 секунды, чтобы действовать и отпускать.

B. Характеристики производительности:

1. Функции защиты реле не зависят от интенсивности тока цепи или нагрузки, импульсного тока, дисбаланса тока и характеристики нагрузки. Реле может работать в долгосрочной перспективе при полной мощности и в условиях полного климата. Потребляемая мощность ниже 2 Вт.

C. Характеристики работы:

1. Если соединение фаз L1, L2 и L3 является правильным, зеленый свет реле включается и реле закрывается. Если они не правы, желтый свет реле загорается. Обмен любыми двумя из них, реле принимает фазовую последовательность и начинает нормально работать. В этом случае, когда происходит желтая подсветка и реле незакрыто после того, как защищенное оборудование работает нормально, это должно быть неправильное соединение внешней цепи. Реле имеет функцию защиты от неправильного подключения.

2. В то время как любой из этих фаз L1, L2 и L3 является фазой Na, красный свет освещается неосвещенным зеленым светом и выпущенным реле. В то время как напряжение возвращается в норму, оно восстановится немедленно с освещенным зеленым светом и закрытым реле.

3. L1, L2 и L3 подключаются к трехфазному AC. Нет, COM, как правило, открыты контактные точки и NC, COM, как правило, закрыты контактные точки. Используйте свинец для прямого подключения терминала.






Трехфазное электронное реле для устранения сбоя
