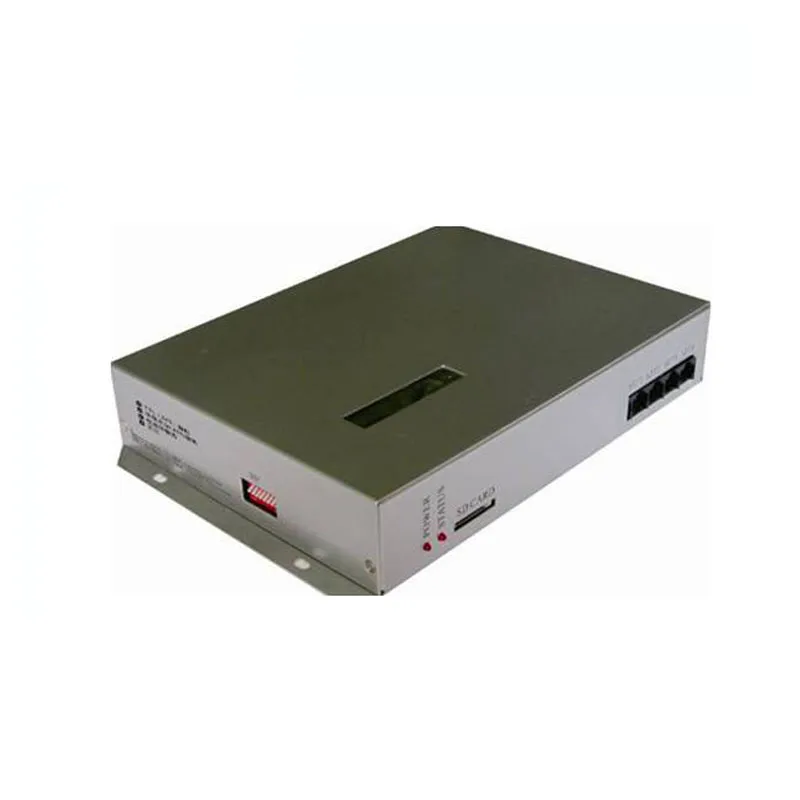

1X T-300K онлайн светодиодный контроллер пикселей AC85 ~ 265 В вход может управляться

1X T-300K онлайн светодиодный контроллер пикселей AC85 ~ 265 В вход может управляться

1) 32 ~ 65536 ранг серый уровень, поддержка программного обеспечения Гамма-коррекции

2) поддерживает правила и специальные ручки

3) выход 8 портов, один порт может поддерживать 512-1024 пикселей лампы

4) он-лайн (также может sd-карта) управление, автономное управление может быть несколько контроллеров, используемых в комбинации, содержимое программы управления линией, хранящейся в sd-карте

5) Совместимость с однолинейными или двухлинейными чипами

6) Если контроллер на расстоянии лампы может выбрать фотоэлектрическую изолированную передачу и на несколько расстояний до 200-300 м

Примечание: T-300 K контроллер Автономный контроль, каждый контроллер машины должен поставить sd-карту.

2013 Edition T-300K контроллер можно комбинировать только с новой версией программного обеспечения LedEdit 2013. Использование старого программного обеспечения не поддерживает новую версию контроллера; Новая версия контроллера была напечатана китайским знаком

Примечание: Если расстояние между контроллером и лампами более 50 м, мы предлагаем использовать дифференциальный контроль передачи сигнала или фотоэлектрический изолированный контроль передачи сигнала, пожалуйста, внимательно прочитайте руководство. Сигнальные линии должны быть кабелем, лучше всего-пять видов кабелей.

Область применения

Светодиодная цифровая трубка, светодиодный точечный свет Наружный свет и модуль пиксельного экрана (ослепляющие цветные экраны) высокой мощности DMX освещения.

Конкретные параметры

Карта памяти

Тип: sd-карта, при управлении таким количеством ламп лучше всего использовать высокоскоростную sd-карту

Емкость: 128 МБ-2 Гб

Формат: FAT

Файл магазина: *. Светодиод

Физические параметры

Рабочая температура:-30 ~ 85 градусов Цельсия

Вес: 1,35 кг

Рабочее напряжение: 85 ~ 265 В переменного тока

Рабочая мощность: 8 Вт

Размер: l270мм * w180мм * h55мм

Порт сигнала: 3-контактный порт подключения

Поддержка чипов:

Код программного обеспечения и

Тип контроллера

Лампы/(макс.)

Примечание

LPD6803, D705, 1101,6909, 6912

T-300K-6803

8192

32 класса серый

Уровень

LPD8806, LPD8809

T-300K-8806

4096/8192

TM1803, TM1804, TM1809, TM1812

T-300K-TM

4096/8192

TM1804, TM1809 делится на высокую скорость и низкую скорость

TM1903, TM1904, TM1909, TM1912

T-300K-TM19

4096/8192

UCS6909, UCS6912, UCS7009, UCS5903

T-300K-UCS32

8192

UCS1903, UCS1909, UCS1912

T-300K-UCS256

4096/8192

Делится на высокую скорость и низкую скорость

UCS3903

T-300K-UCS1024

4096/8192

DMX512

T-300K-DMX

1360/4096

Совместимость со стандартом DMX512

WS2801, WS2803

T-300K-WS

4096/8192

WS2811

T-300K-WS2811

4096/8192

Делится на высокую скорость и низкую скорость

DS189

T-300K-DS189

4096/8192

TLS3001, TLS3002, TLS3008

T-300K-TLS

4096/8192

P9813

T-300K-P9813

4096/8192

SM16715

T-300K-SM16715

4096/8192

Делится на высокую скорость и низкую скорость

SM16716

T-300K-SM16716

4096/8192

BS0901, BS0902

T-300K-0901

4096/8192

BS0815

T-300K-0815

4096/8192

Примечание: T-300K поддерживает онлайн-загрузку файла effect на sd-карту.

Перед копированием файлов на sd-карту sd-карта должна быть отформатирована как формат FAT.

Sd-карта в контроллере не может быть горячей замены, подключите sd-карту каждый раз, вы должны сначала отключить источник питания

Дифференциальный контроль передачи сигнала

1. Цель

Для многих крупных инженеров расстояние между лампами и контроллером более 50 м и менее 200 м.

2 детали

Встроенный передатчик сигнала выше ретрансляторов передачи сигнала, приемник передачи сигнала

Внимание

Расстояние между контроллером и ретрансляторами передачи между ретрансляторами передачи и приемником передачи сигнала не может быть более 50 м, максимальное расстояние между контроллером и приемником передачи сигнала составляет 200 м

Тревожная съемка

Вопрос 1: контроллер после электрификации, Световой индикатор является нормальным, но лампы не меняются

Ответ: причины этого:

(1) Проверьте сигнал лампы и контроллер имеют правильное соединение.

(2) если он соответствует сигналу TTL, лампы и фонари и контроллер должны полностью, а именно лампы GND (наземный) к GND и контроллеру (наземный), объединились.

(3) Пожалуйста, проверьте файл эффекта sd-карты, выбранные модели, соответствуют ли текущие лампы и используются чипы.

Вопрос 2: после включения питания Индикатор ошибки в T-300k мигает без вывода дисплея

Ответ: Индикатор ошибки мигает означает, что контроллер не правильно читает карту, возможные проблемы:

Sd-карта пуста, без файла эффекта.

Файл эффекта на sd-карте и модели контроллера не совпадают, пожалуйста, выберите правильную модель контроллера в LedEdit, а затем повторно Создайте файл эффекта * led.

Sd-карта не отформатирована до копирования файлов effect.

Пожалуйста, проверьте напряжение питания, контроллер может быть индивидуально приведен в действие, чтобы исключить причины питания

Изменение SD карты, а затем тест, чтобы исключить возможность плохой SD карты
