Профессиональные дифференциальные зонды DC 25Mhz ADP25 максимальное напряжение 1300V 3

Новые профессиональные дифференциальные зонды DC-25Mhz ADP25 максимальное напряжение 1300 в

Совершенно новый с 14 дней возврата политики, один год гарантии

3 RANGE rover подавитель помех.

1000V вход CAT III    Низкое значение BATT. Автоматическое отключение.    Разделительный дизайн. Удобный, прочный.   Соответствует CE, IEC 1010, EN 61010, UL 3111.

Ширина полосы (-3 дБ, 50ΩЗагрузка): DC-25MHz . ( x 20: DC ~ 15 МГц)
Точность: ± 2% на 20-30C70% RH после 20 минут прогрева.
Затухание: X 20, x 50, x 200 (в 1 МОм область) ; x 40, x 10
, X 400 (в 50Ω нагрузке)
Максимальное рабочее напряжение (постоянный ток + пиковый переменный ток):
± 140 в при x 20
± 350 В при x 50
± 1300 в при x 200
Максимальное входное дифференциальное напряжение:1300 в (постоянный ток + Пик переменного тока)

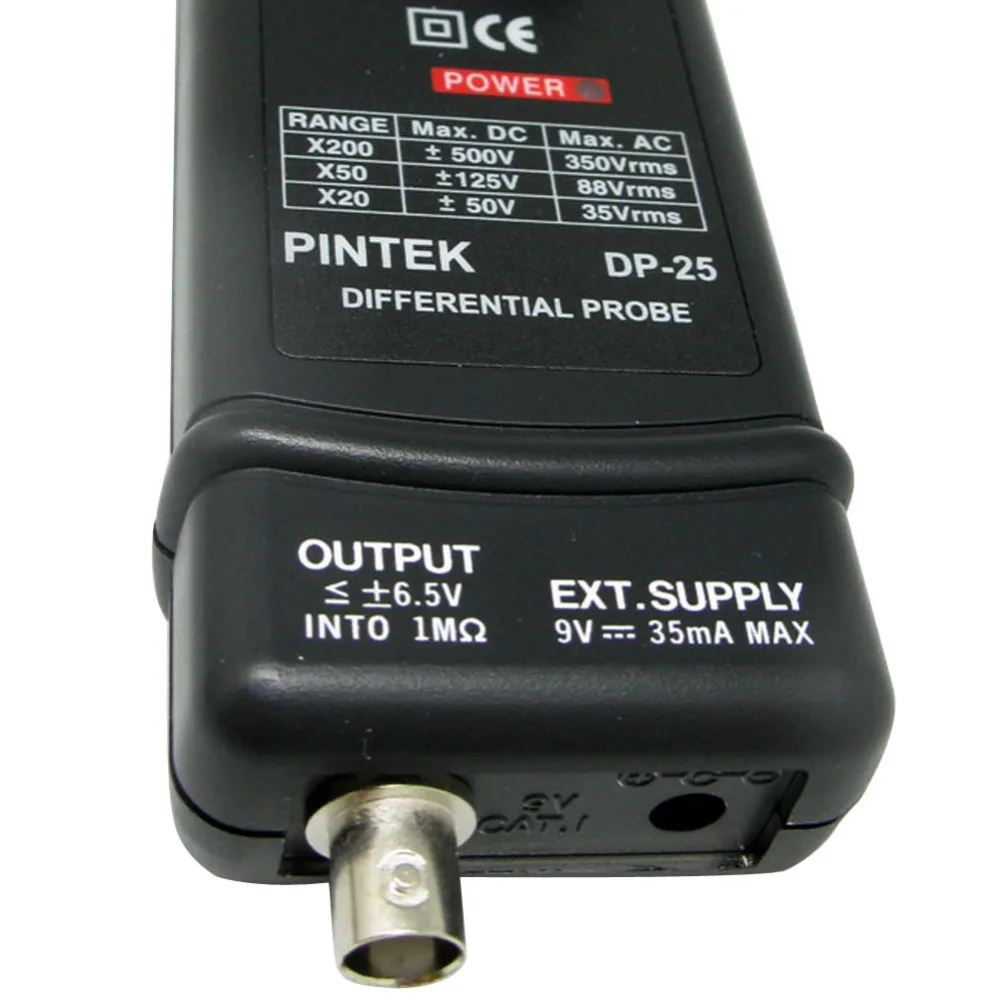

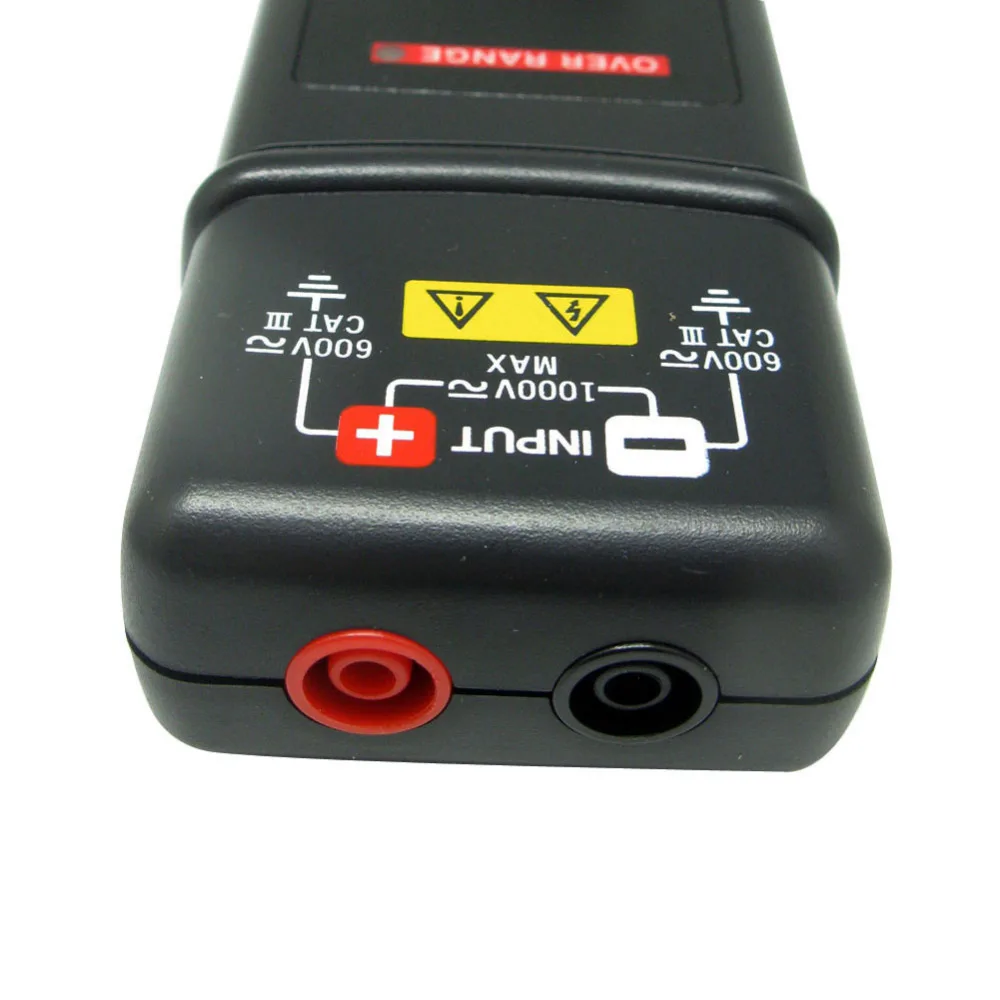

Максимальное входное напряжение для заземления: 1000 В (постоянный ток + Пик переменного тока)
Коэффициент отклонения общего режима (CMRR ):
60 Гц:> 10000: 1
100 Гц:> 1000: 1
1 МГц:> 300 : 1
Уровень шума:2 мВ rms (в нагрузке 50Ω)
Входное сопротивление:
2 МОм, 2,3 ПФ между входами и заземлением.
4 МОМ, 1,2 ПФ между входами.
Мощность:Внешний 6V-9V DC.





Предупреждение

Не используйте DP-25 выше 1000 В (постоянный ток + пиковый переменный ток) между заземлением и входом или 1300 в (постоянный ток + пиковый переменный ток) между входным выводом. Не использовать DP-25 во влажном или влажном состоянии. Не используйте DP-25 во взрывоопасной среде. Не погружайте DP-25 в жидкости. Не Управляйте DP-25 без чехлов. Пожалуйста, замените батарею, когда индикатор "LOW BATT" освещен. В это время DP-25 может работать, но не гарантирует точность. DP-25 не может работать, если и питание, и низкий BATT LED не легкие. Особенности

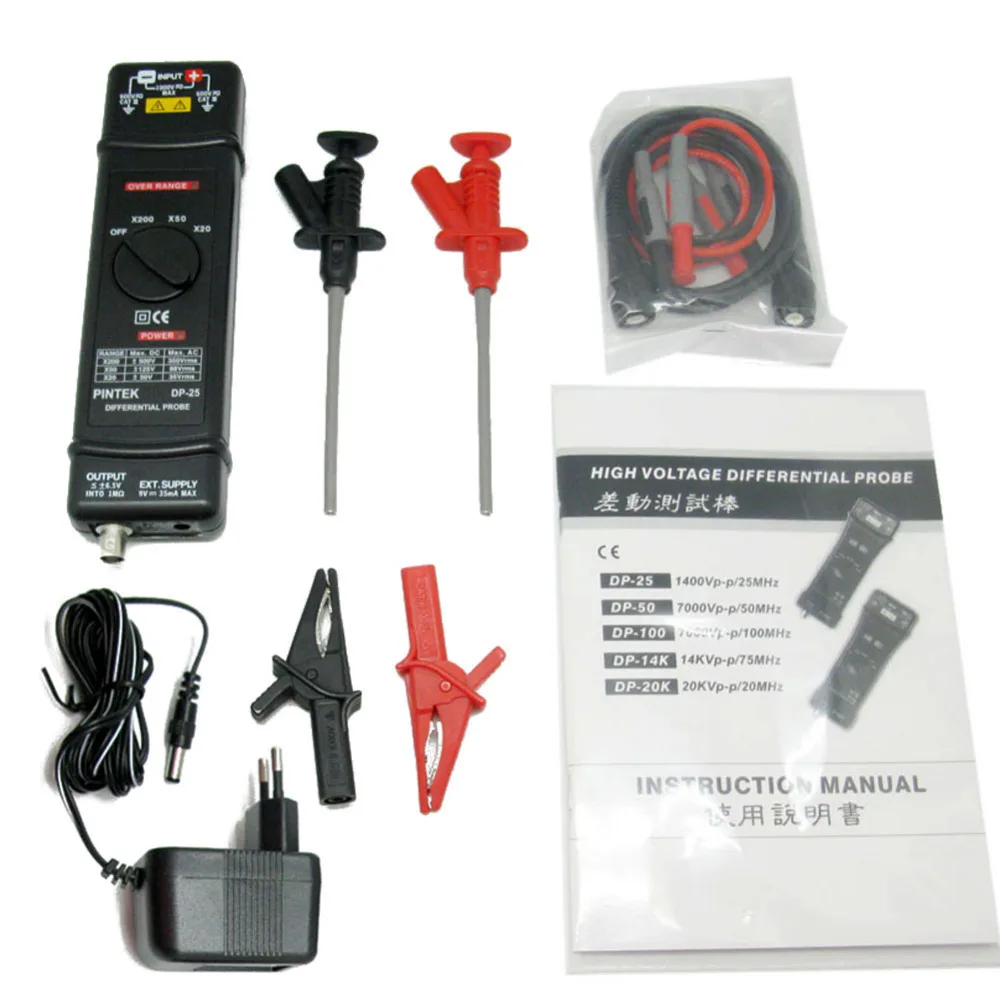

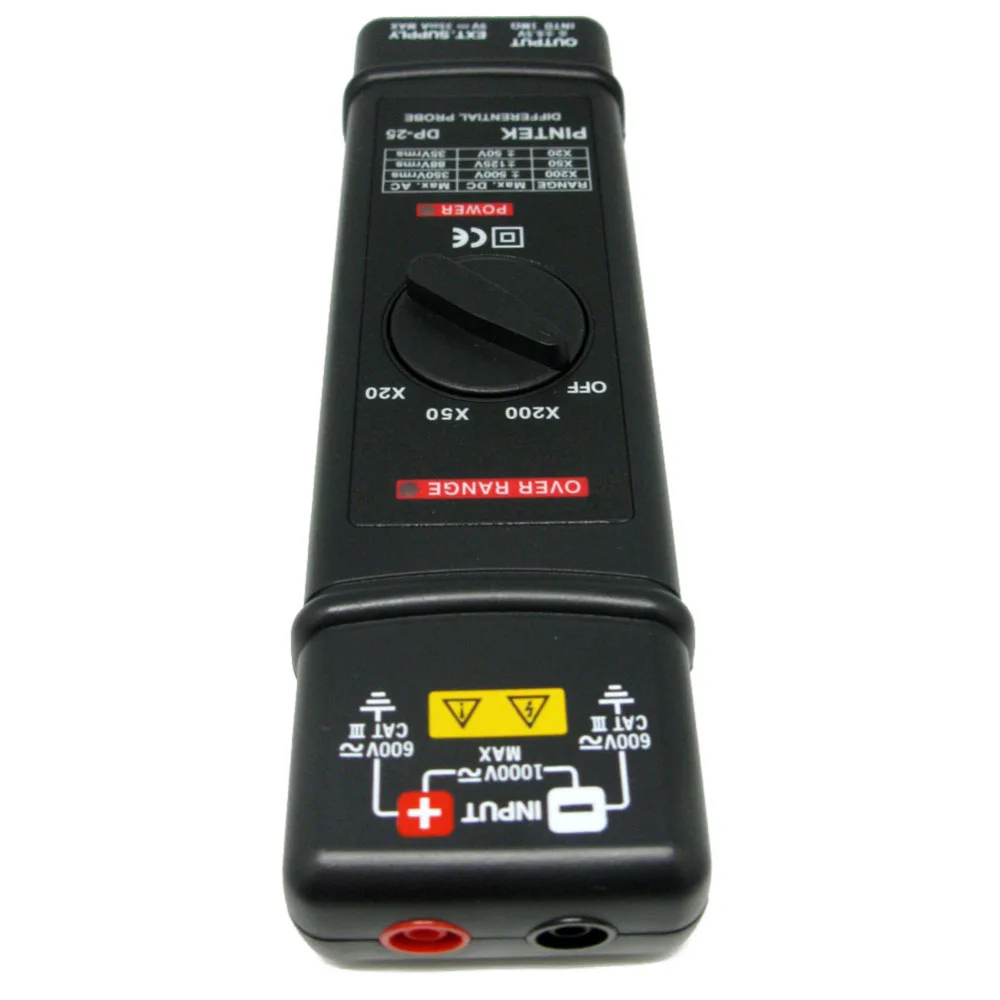

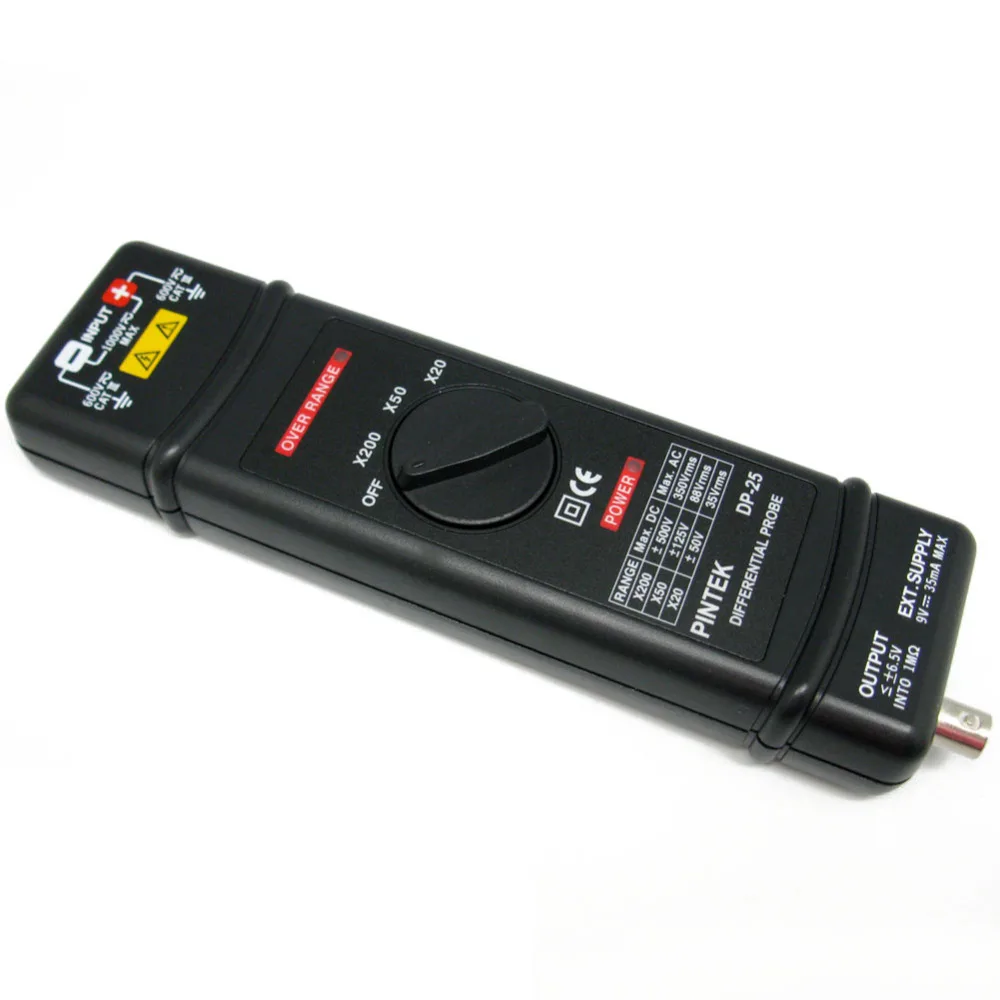

Дифференциальный зонд входного сигнала DP-25 FET обеспечивает безопасное средство измерения цепей с плавающими потенциалами до 1000 В (постоянный ток + пиковый переменный ток) от земли и 1300 в (постоянный ток + пиковый переменный ток). DP-25 преобразует разный входной сигнал высокого напряжения в сигнал низкого напряжения для отображения на любом осциллографе. Выходной BNC DP-25 откалиброван для привода с высоким сопротивлением (1 мΩ) Нагрузки.

Инструкция по применению


Подключите выходной BNC DP-25 к входному BNC осциллографа с помощью аксессуара BNC кабеля. При необходимости Отрегулируйте вертикальное смещение осциллографа. Установите правильный диапазон DP-25 и V / DIV осциллографа в соответствии с таблицей преобразования. Шкала преобразования: Эффективный Коэффициент V / DIV-коэффициент затухания x 20, x 50, x 200, помноженный на весовой коэффициент осциллографа. Это будет дважды, когда 50ΩГруз был использован. Например, с диапазоном x 200,
И объем, установленный в 0,5 В/DIV, эффективный V / DIV равен 200x0,5 или 100 в, с 50ΩИспользуется нагрузка, она становится 200 в, энергопотребление также увеличится.


Примечание:
Если напряжение входного сигнала превышает линейный диапазон диапазона настройки. Выходной сигнал DP-25 будет неточно, отображение формы волны будет отключено.
