Обучающие электронные DIY Kit DDS Функция сигнала генератора Частотный диапазон: 0-200

Обучающий Электронный Набор для творчества DDS функция сигналов сигнала генератора Диапазон частот: 0-200 кГц

Заводская прямая продажа, качество гарантированно

Для массовых заказов и лучшей цены, пожалуйста, свяжитесь со мной

FG085-это низкоэкономичный, но Универсальный генератор функций, способный производить сигналы многих распространенных волноводов. В качестве удобной для использования инструментальной операции FG085 очень прост и понятен. Это идеальный инструмент тестирования/эксперимента для электронных хоббитов и студентов.

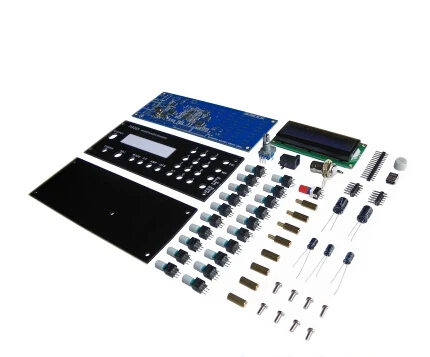

Это-комплект версии fg085. Все части смт были предпроданы на ПХД. Макус на борту был предпрограммирован. Вспомогательные компоненты должны быть установлены пользователями. Для сбора комплекта требуется паяльник.

Особенности

Генерирование непрерывных волноводов синуса, квадрата, треугольника, пандуса (вверх и вниз), и лестница (вверх и вниз)Генерирующие пользовательские произвольные волноводы (awg)Генерирование частотных сигналов выбранного волновода. Частота запуска, остановка частоты и скорость развертки могут быть самостоятельно установлены[Новинка]Генерирование серво-тестовых/контрольных сигналов в микро-втором разрешении с пользователями программируемой ширины импульса, амплитудой, и циклНастройка частоты (или периода), амплитуда и смещения выполняется с цифрами-быстрый и прямойЦикл переменной нагрузки с 1%-100% для квадратного сигналаЧастота (период), амплитуда и смещения может быть инкрементно скорректирован с поворотным энкодеромПоэтапный размер шага может быть установлен в любое значение. Очень удобно для быстрого регулировки частоты/цикла arount определённую точку или над диапазоном[Новинка]Триггерный вход доступныСинхронизируемые выходные данные доступны для подметального режимаНастройки запоминаются после отключения питания.Может использоваться в качестве регулировки источника напряжения постоянного тока путем настройки частоты до 0 Параметры Диапазон частот: 0-200 кГц (sine)Разрешение частоты: 1 ГцРазрешение на период: 1 мсМаксимальная частота ошибок (Режим CW): 0.1490 Гц для F> 40 Гц, 0.000596 Гц для F <= 40 ГцМаксимальная частота ошибок (режим развертки): 0.1490 ГцАмплитудный диапазон: 0-10 В Peak-to-PeakРазрешение амплитуды: 0.1 ВДиапазон смещения:-5 В-+ 5 ВСмещение Разрешение: 40mVГлубина памяти: 256 байтовКоэффициент выборки: 2.5 МСПТриггерный входной уровень: high-3.5 В (мин), низкий-1.5 В (макс)Выходная задержка на триггере: <5us (Когда никакая панель не работает)Уровень выходного сигнала: 5 В TTLВыходное сопротивление: 50 ОмНапряжение питания: DC 15 В (maximun 16 В DC)Сила тока: <150мА (без загрузки)Размер: 155 х 55 х 30 ммВес нетто: 100 г Информация для заказа FG085 pcb со всеми частями SMT предплатных и MCUs заранее запрограммированных (каждый предоплаченный pcb был полностью протестирован перед упаковкой) Все сквозные крепления, которые будут установлены на основной pcb Выходной кабель (BNC + зажимы, 0.6 м) Адаптер питания AC/DC 15 В 0.5a AC/DC Путеводитель и руководство по быстрому использованию
