Сервомотор Delta 220 В 2 кВт 130 нм 11 а мм ECMA E11320RS + фотоэлемент с кабелем 3 м|delta servo|motor servo

Сервомотор Delta 220 В 2 кВт 130 нм 11 а мм ECMA E11320RS + фотоэлемент с кабелем 3 м|delta servo|motor servo

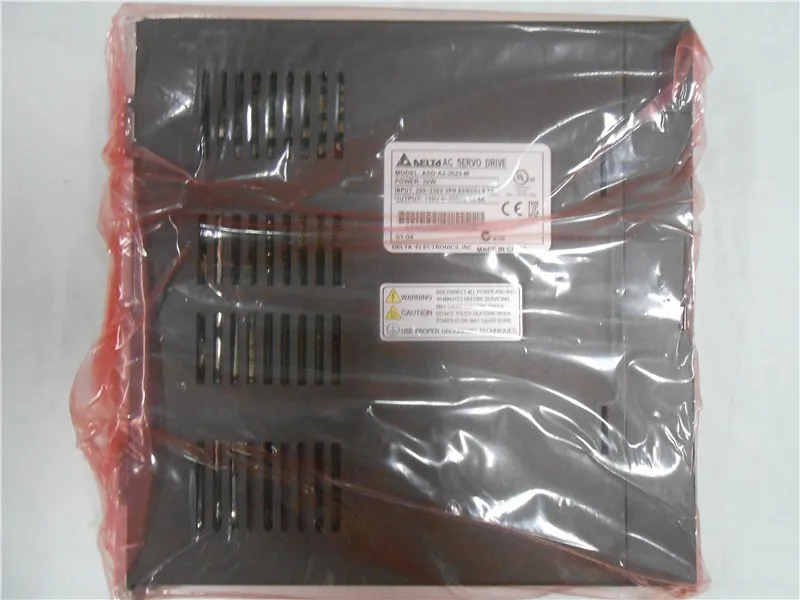

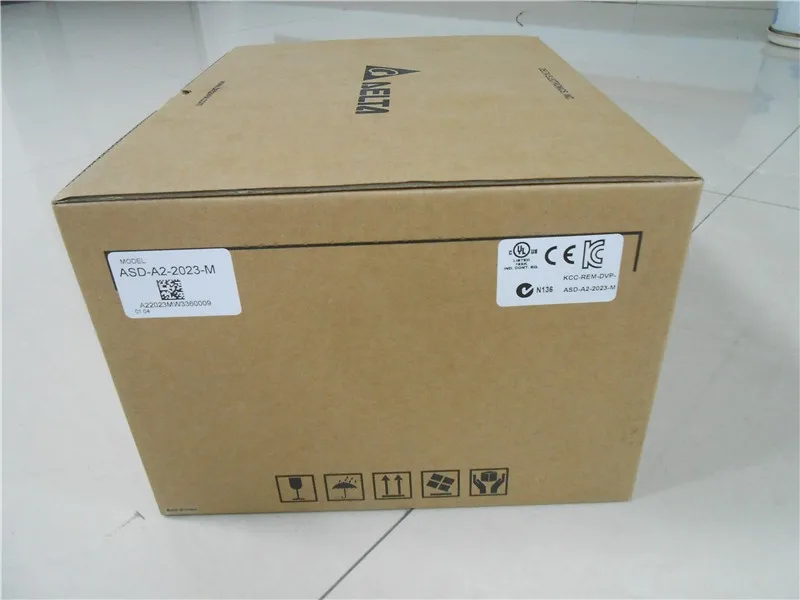

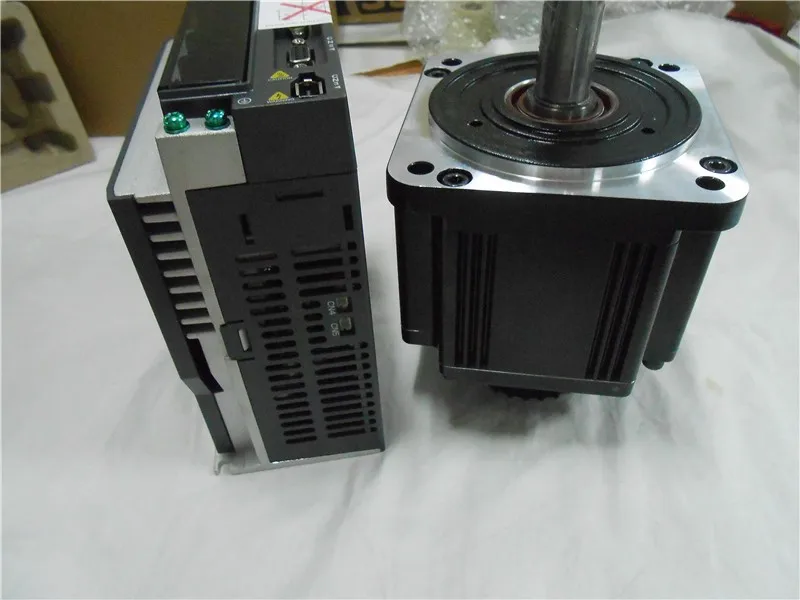

Двигатель + привод: ECMA-E11320RS + ASD-A2-2023-M

Посылка Содержание:
1*2 кВт серводвигатель переменного тока
1*2 кВт серводвигатель переменного тока
1*3 м кодер кабель и кабель питания

1 мотор Спецификация

Модель

ECMA-E11320RS

Название продукта

Электронный коммутации двигатель

Сервопривод Тип

Серводвигатель переменного тока

Название серии

A2

Номинальная Напряжение

220V

Кодер Тип

Инкрементный тип, 20 бит

Корпус двигателя Размеры

130 мм

Тип диаметра вала и сальника

Keyway (с фиксированными винтовыми отверстиями),w/o тормоз с сальником

Стандартный вал Диаметр

S = 22 мм

Номинальная Мощность Выход

2000W

Номинальный крутящий момент (N-m)* 1

9,55

Максимальный крутящий момент (N-m)

28,65

Номинальная Скорость

2000 об/мин

Макс. Скорость

3000 об/мин

Номинальный ток (А)

11,01 A

Макс. Мгновенный ток (А)

33,03 A

Номинальная мощность (кВт/с)

62,5

Инерция ротора (× 10-4 кг. М2)

14,59

Механическая постоянная (мс)

0,96

Постоянный крутящий момент-KT (N-m/A)

0,87

Постоянное напряжение-KE (мВ/(р/мин)

31,8

Сопротивление арматуры (Ом)

0,174

Индуктивность арматуры (mH)

2,76

Электрическая постоянная (мс)

15,86

Класс изоляции

Класс A (UL), класс B (CE)

Сопротивление изоляции

> 100 м ом, постоянный ток 500 в

Прочность изоляции

1,8 k Vac, 1 сек

Вес (кг) (без тормоза)

7,8 кг

Радиальная Максимальная нагрузка (N)

490

Макс. Нагрузка (N)

98

Номинальная мощность (кВт/с) (без тормоза)

59,7

Инерция ротора (× 10-4 кг. М2) (с тормозом)

15,88

Механическая постоянная (МС) (с тормозом)

1,05

Уровень вибрации (мкм)

15

Рабочая температура

0 ~ 40 градусов Цельсия

Температура хранения

-10 ~ 80 градусов по Цельсию

Рабочая влажность:

20% до 90% относительной влажности (без конденсации)

Влажность при хранении

20% до 90% относительной влажности (без конденсации)

Вибрация Емкость

2,5 г

Ip-рейтинг

IP65

Сертификаты

CE UL

2 спецификации

Модель

ASD-A2-2023-M

Название продукта

Сервопривода переменного тока

Серия

A2

Модель Тип

Закрытые E-CAM CANopen

Мощность

Фазы/Напряжение

Трехфазный 220 В переменного тока

Допустимая Напряжение

Трехфазный 200 ~ 230 в переменного тока, -15% ~ 10%

Непрерывная Выход ток

13,4 руки

Метод охлаждения

Вентилятор охлаждения

Разрешение датчика (разрешение серводвигателя)

Инкрементный Тип: 20 бит (1280000 p/rev) ; Абсолютный Тип: 17 бит (1280000 p/rev)

Основная электроплата Управление

Управление SVPWM (модуляция ширины импульса вектора пространства)

Режим управления

Авто/источник света

Динамический тормоз

Встроенный

Позиция

Управление

Режим

Макс. Вход пульс

Частота

Макс. 500Kpps / 4Mpps (линейный драйвер), макс. 200Kpps (открытый коллектор)

Импульсный Тип

Пульс + направление, фаза + B фаза, CCW Pulse + CW pulse

Команда источник

Внешний Импульсный/регистр

Сглаживание стратегии

Фильтр с низким и P-curve

E-Передаточное число

E-gear ratio N/M multiple N: 1 ~ 32767, M: 1:32767 (1/50 < N/M < 25600)

Ограничения крутящего момента

Параметр настройки

Feed Forward компенсация

Параметры настройки

Скорость

Управление

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ ± 10 в постоянного тока

Вход

Сопротивление

10 кОм

Время

Постоянная

2,2 свяжитесь с нами

Диапазон контроля скорости * 1

1 : 5000

Команда источник

Внешняя аналоговая команда/регистр

Сглаживание стратегии

Фильтр с низким проходом и s-кривой

Ограничения крутящего момента

С помощью настройки параметров или аналогового ввода

Пропускная способность

Максимум 1 кГц

Скорость точность * 2

0.01% или менее при 0-100% колебаниях нагрузки

0.01% или менее при ± 10% колебании мощности

0.01% или менее при колебании температуры окружающей среды от 0 до 50 градусов по Цельсию

Высокий крутящий момент

Управление

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ ± 10 в постоянного тока

Вход

Сопротивление

10 кОм

Время

Постоянная

2,2 свяжитесь с нами

Команда источник

Внешняя аналоговая команда/регистр

Сглаживание стратегии

Фильтром нижних частот

Скорость предел

С помощью настройки параметров или аналогового ввода

Аналоговый монитор Выход

Сигнал монитора может устанавливать побочные параметры (диапазон выходного напряжения: ± 8 в)

Связь Интерфейс

RS-232 / RS-485 / USB
