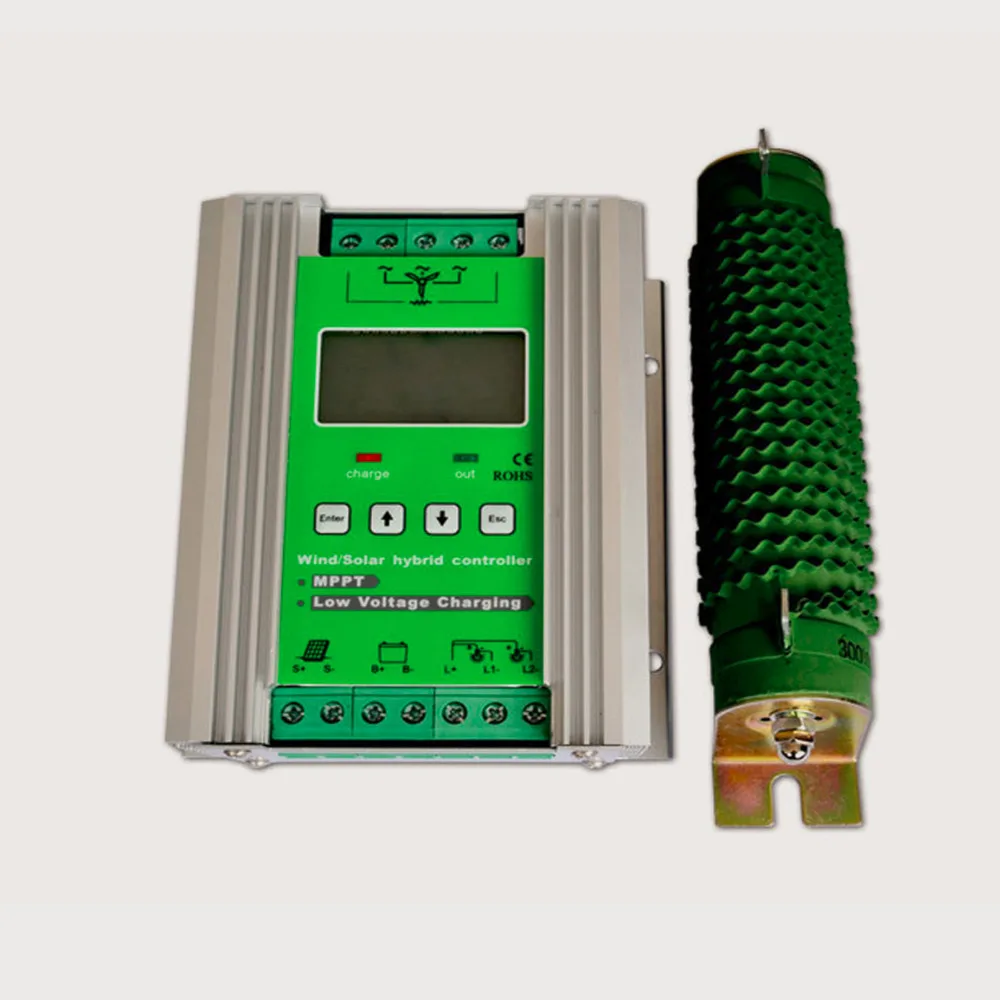

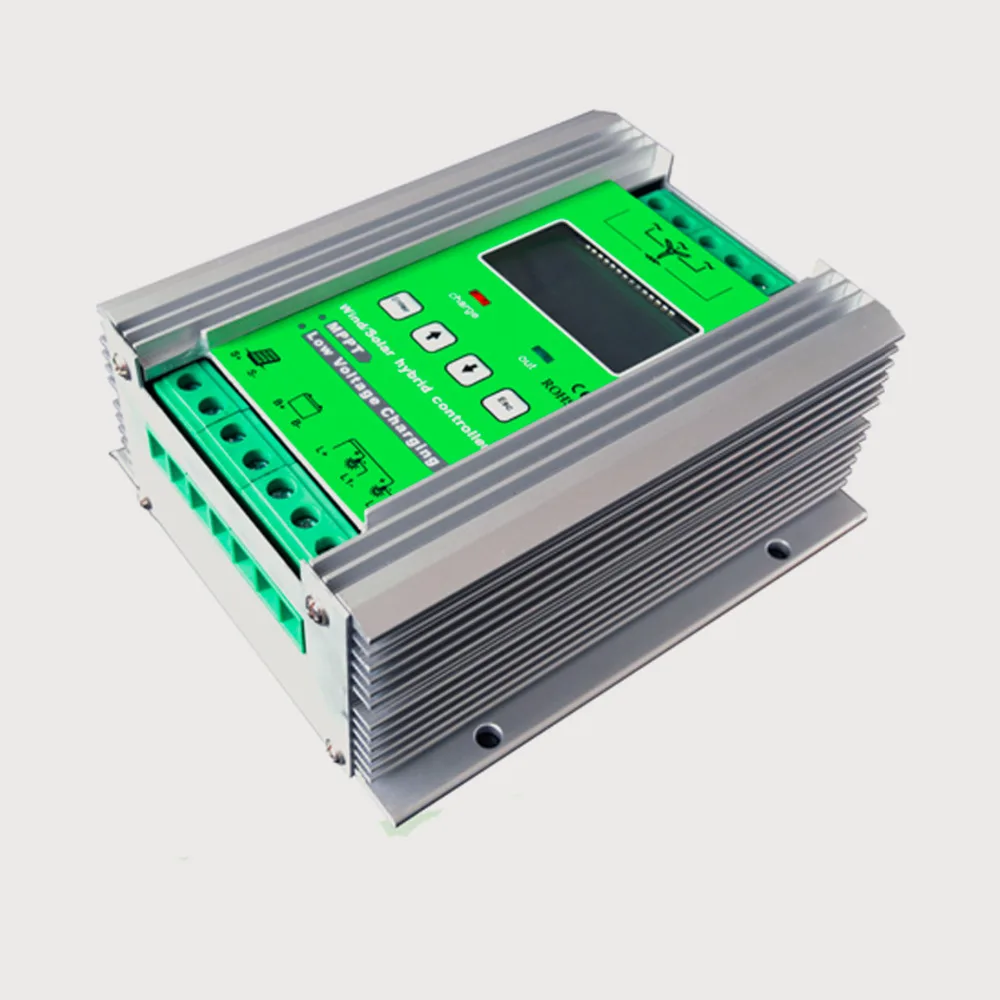

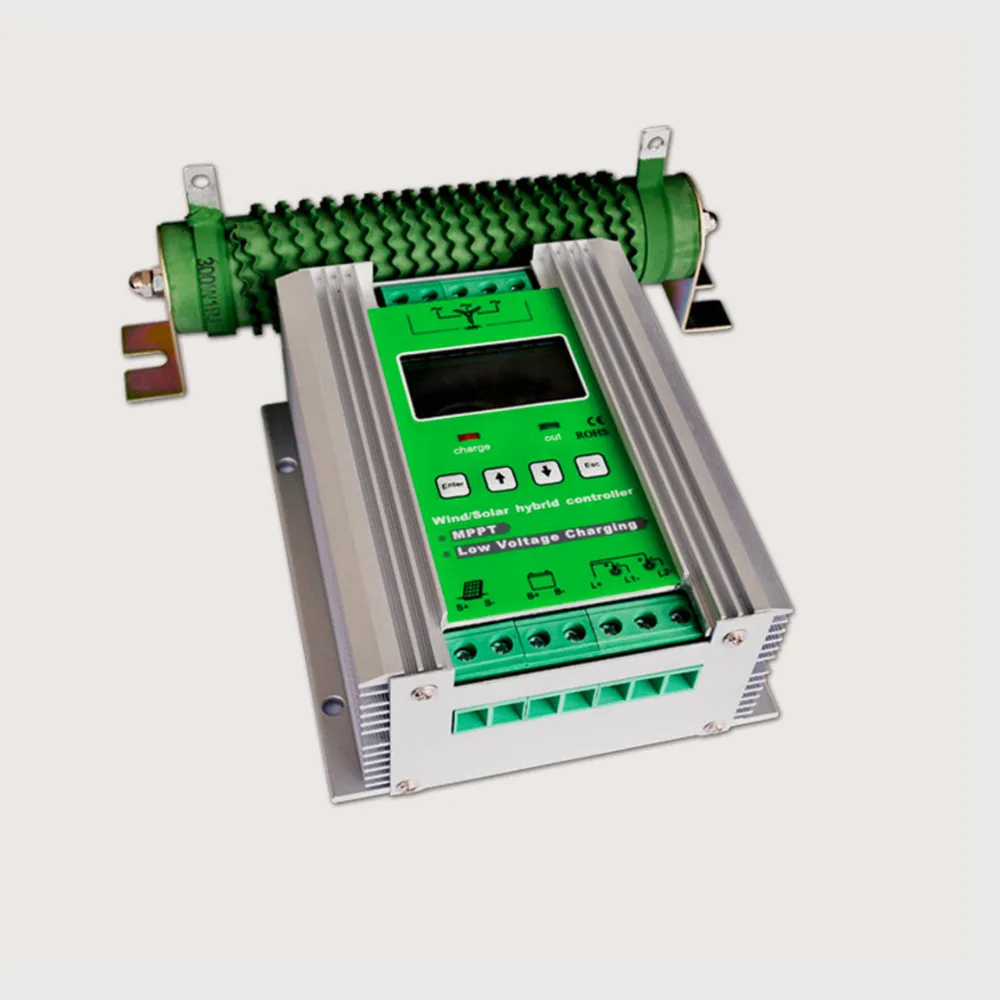

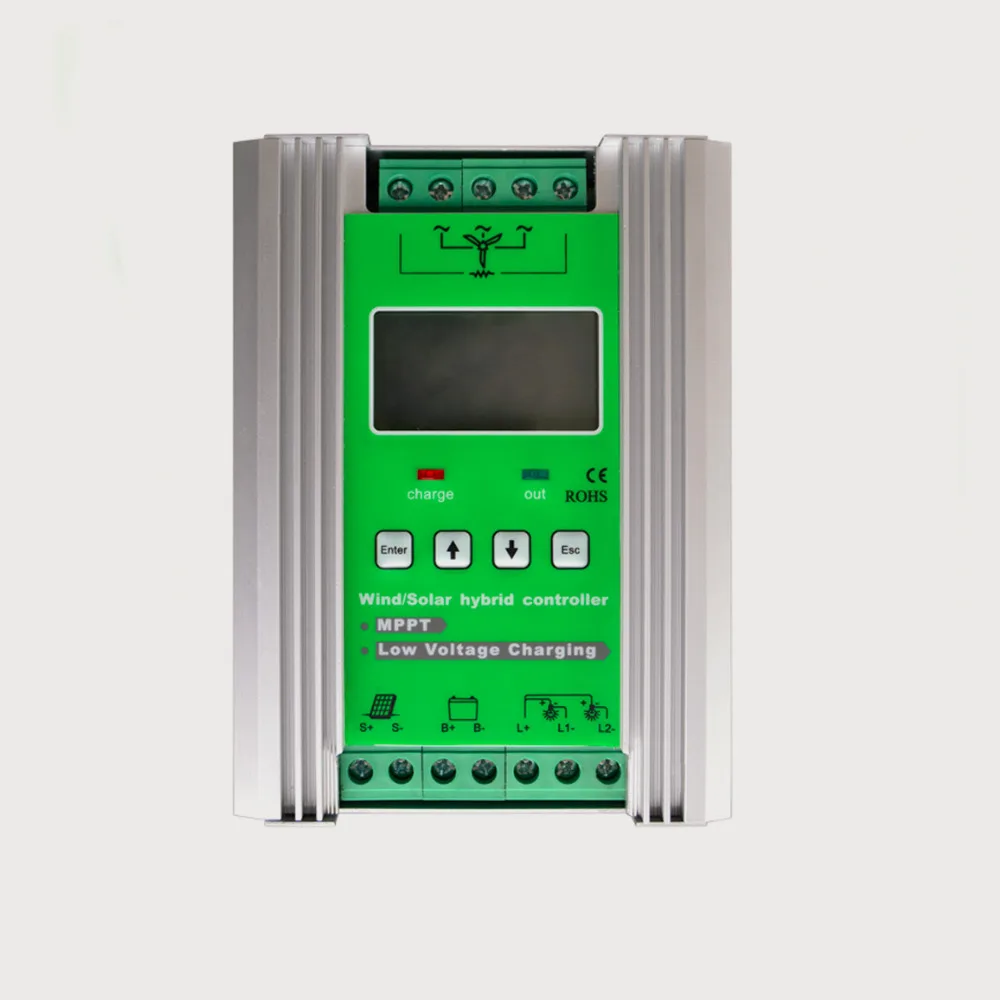

Гибридный контроллер солнечной энергии mppt с ЖК дисплеем 800 Вт резистором

Гибридный контроллер солнечной энергии mppt с ЖК дисплеем 800 Вт резистором

24V 800W mppt Гибридный ветро-солнечной системы на солнечной батарее с дампа нагрузочный резистор 500 Вт ветер + 300 Вт Солнечная энергия бустера для зарядки и жидкокристаллический дисплей, низкой скорости ветра Скорость контроллер заряда

Вся серия ветровых солнечных гибридных моделей контроллера:

Модель

Параметры

MPPT1230

12 В 30A Солнечная: 150 Вт ветер: 300 Вт

Слежением за максимальной точкой мощности, 2430

24V 20A Солнечная энергия: 300W Ветер: 300W

Слежением за максимальной точкой мощности, 2440

24V 22A Солнечная энергия: 300W Ветер: 400W

Слежением за максимальной точкой мощности, 2450

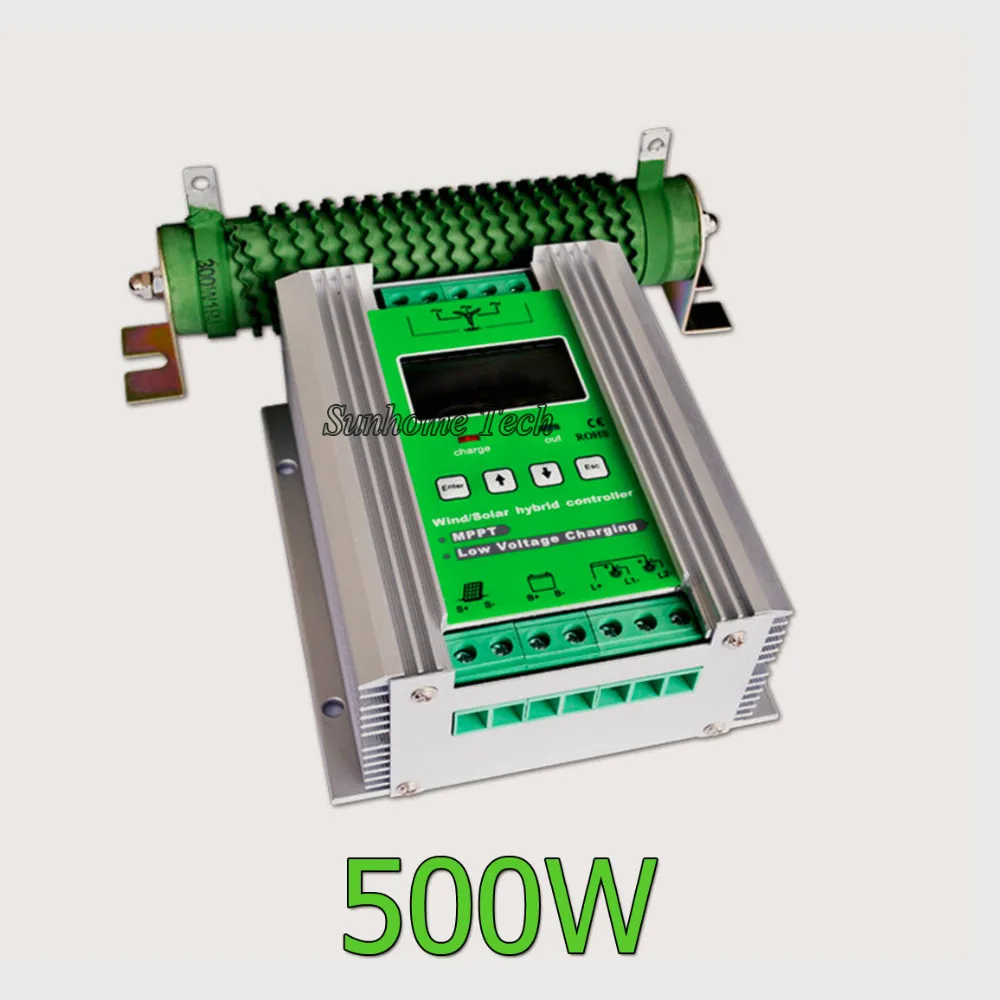

24V 23A солнечной энергии: 300 Вт ветер: 500W

Слежением за максимальной точкой мощности, 2460

24V 37.5A солнечной энергии: 300 Вт ветер: 600W

Контроллер Особенности

1. Интеллектуальный дизайн с большим ЖК-дисплеем, четыре клавиши работы

2. Функция MPPT Booster для зарядки.

Традиционный контроллер не может заряжать аккумулятор при низкой скорости ветра, этот контроллер имеет функцию MPPT booster для зарядки, чтобы решить низкую эффективность зарядки из-за низкой скорости ветра. Полное использование энергии ветра.

3. Используйте PWM шаг меньше режим нагрузки на свалку с внешним резистором нагрузки на свалку.

Этот контроллер использует PWM шаг меньше нагрузки сброса для управления ветряными турбинами и солнечными панелями интеллектуальная зарядка батареи. Когда энергия, Генерируемая солнечными панелями и ветряными турбинами, превышает емкость аккумулятора, система управления будет потреблять избыточную энергию для обеспечения оптимальных характеристик зарядки аккумулятора.

Поскольку аккумулятор может выдерживать только определенную степень заряда и поплавковое напряжение, Перегрузка по току и перенапряжению батареи вызовет серьезные повреждения. Контроллер использует один чип в режиме реального времени для обнаружения напряжения зарядки аккумулятора и зарядного тока для ограничения и управления ветровой турбиной и зарядным током солнечной панели батареи, чтобы гарантировать, что аккумулятор полный, но не повреждена. Для увеличения срока службы батареи.

4. ЖК-дисплей Напряжение батареи и мощность.

Когда контроллер находится в рабочем состоянии, ЖК-дисплей напряжение батареи, так что пользователи могут получить станция напряжения батареи непосредственно и в соответствии с напряжением батареи для регулировки размера нагрузки и времени использования.

5. Профессиональное цифровое умное управление.

Цифровое и интеллектуальное управление, ядро устройства с помощью мощного микроконтроллера управления, чтобы сделать периферию структуры цепи Простой и методы управления и стратегии являются гибкими и мощными; устройства питания контроллера используют качественные импортные компоненты для обеспечения отличной производительности и стабильности контроллера.

Отличные защитные функции:

Заполнение солнечного счетчика

Защита обратного подключения аккумулятора;

Открытая защита от короткого замыкания;

Защита от перенапряжения, превышения скорости ветра или перегрузки;

Технические характеристики:

(Примечание: Максимальная мощность PV составляет 150 Вт для системы 12 В, 300 Вт для системы 24 В;

Контроллер может быть настроен;)

Модель

Слежением за максимальной точкой мощности, 1230

Слежением за максимальной точкой мощности, 2430

Слежением за максимальной точкой мощности, 2450

Слежением за максимальной точкой мощности, 2460

Номинальное напряжение

12V

24V

24V

24V

Максимальная PV Мощность

150W

300W

300W

300W

Оцениваемая мощность ветра Мощность

300W

300W

500W

600W

Зарядка

Зарядка

30A

20A

23A

37.5A

Выравнивания напряжение при зарядке

14,4 V ± 1%

28,8 V ± 1%

Плавающее зарядное напряжение

13,8 V ± 1%

27,6 V ± 1%

Выравнивания зарядки восстановить

13,2 V ± 1%

26,4 V ± 1%

Температура компенсация

-24mv/c

-48mv/c

Защита от разрядки

Отключение низкого напряжения (DC)

10,8 V ± 1%

21,8 V ± 1%

Низкое напряжение повторного подключения напряжения (DC)

12,3 V ± 1%

24,6 V ± 1%

По сравнению с Напряжение

Отключение (DC)

16V ± 1%

32V ± 1%

Восстановиться (постоянного тока)

15V ± 1%

30V ± 1%

Ток холостого хода

≤ 0.1A

≤ 0.1A

Падение напряжения (постоянный ток)

≤ 0,5 V

Режим зарядки

Ветряная Турбина: MPPT, солнечная PV:PWM

Boost заряда

Низкая скорость зарядки

Дисплей

ЖК-дисплей

Отображает параметры

Напряжение, ток заряда, объемный аккумулятор

Защищенный Тип

Защита от молнии, защита от избыточного заряда, защита от открытого замыкания батареи, защита от разворота батареи,

Защита от превышения скорости и перенапряжения мягкого автоматического тормоза, защита от перегрузки.

Теплового излучения путь

Радиатор

Рабочая Температура

-25'C ~ + 55'C

Высота

≤ 5500 м (2000 м выше необходимости снижения энергопотребления)

Защита окружающей среды влажности

0 ~ 90%, без конденсации

Чистая Вес

1,20 кг

Размер (Д * Ш * В)

162 × 140 × 64 (мм)

Мощность

Размер сопротивления (мм)

L1 ± 5

L2 ± 5

L3 ± 5

H1 ± 2

H2 ± 5

300W

190

210

230

43

90

500W

180

210

240

63

110
