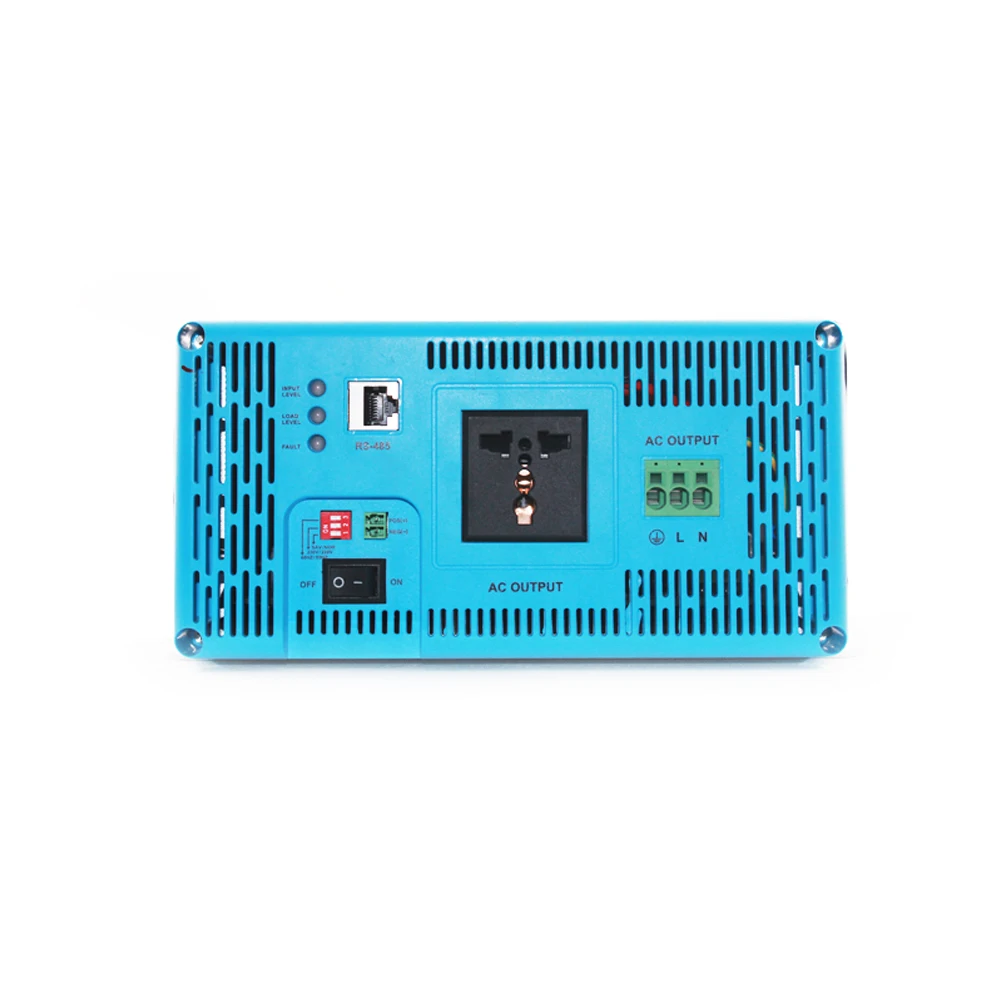

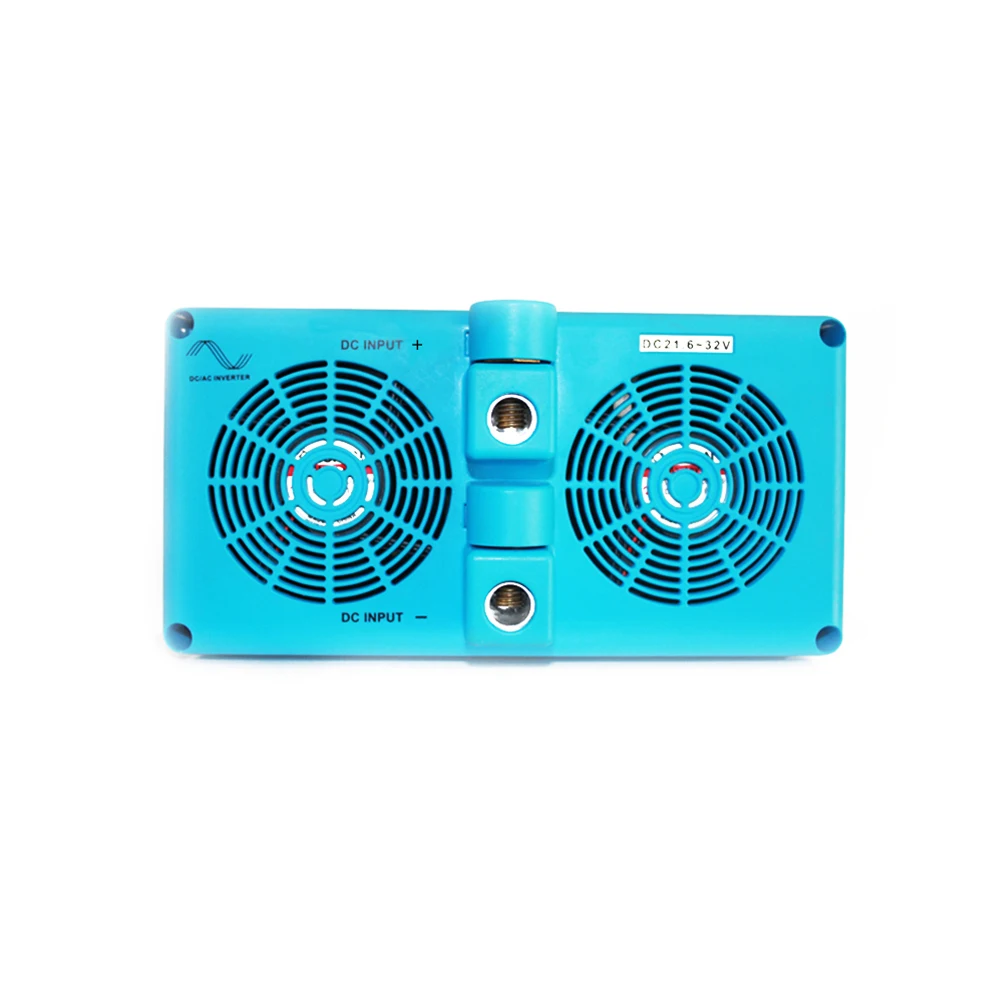

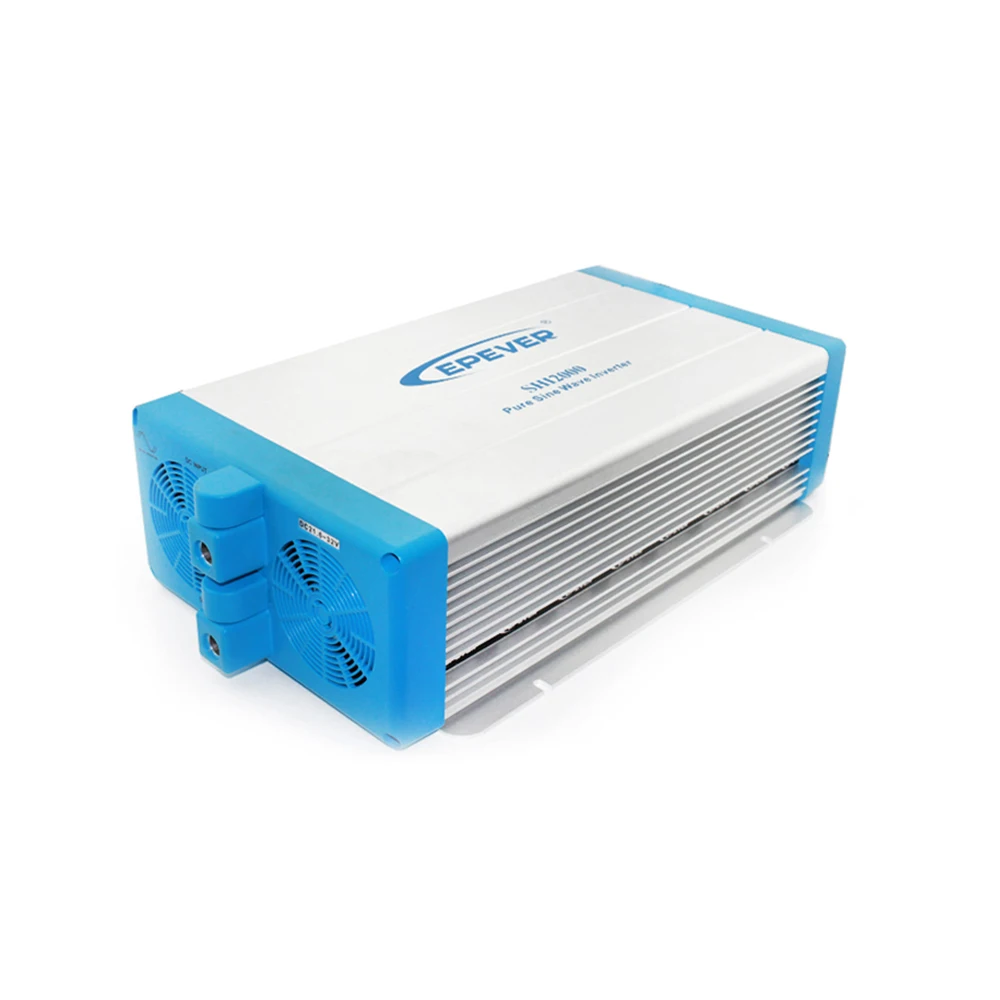

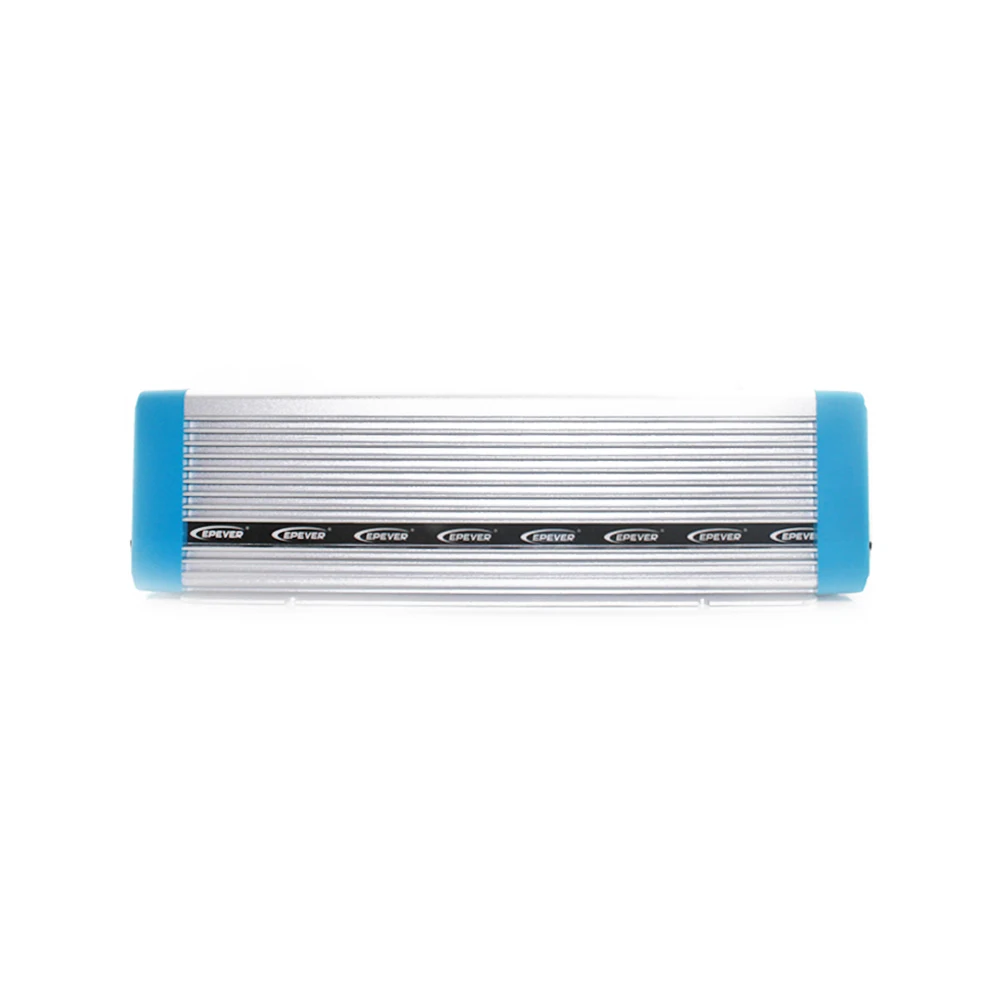

2000 Вт EPEVER чистый синусоидальный инвертор 24 В постоянного тока до переменного

2000 Вт EPEVER чистый синусоидальный инвертор 24 В постоянного тока до переменного

2000W EPEVER чистая Синусоидальная волна инвертор 24VDC к 220VAC SPWM технология переключается выходное напряжение и высокая частота решетки

Особенности

Технология полной изоляции инвертора.

Принятие передовой технологии SPWM, чистый синусоидальный выход.

Технология управления динамическим током для обеспечения надежной работы инвертора.

Широкий диапазон входного напряжения постоянного тока.

Низкое выходное гармоническое искажение (THD≤ 3%).

Светодиодные индикаторы для диапазона входного напряжения, диапазона мощности нагрузки, нормального выхода и состояния неисправности.

Дополнительный энергосберегающий режим.

Выходное напряжение и частота можно переключать.

Широкая защита: короткого замыкания, перегрузки, под/над входным напряжением, перегрева и защиты внутренней идентификации неисправностей инвертора.

Широкий диапазон рабочих температур (промышленный уровень).

Непрерывная работа при полной мощности.

Важные инструкции по технике безопасности

В качестве оборудования источника питания переменного тока Выходное напряжение инвертора такое же, как у домашней вилки питания. Обратите внимание на выходные клеммы переменного тока, или вы можете получить электрический шок и привести к опасности жизни!

Несущественным образом отличаться

Подключите вход постоянного тока в соответствии с требованием строго. Инвертор имеет относительно широкий диапазон входов, но слишком высокий или слишком низкий вход может привести к проблемам даже разрушить инвертор. Входное напряжение от перенапряжения не может превышать 40 В для инверторов 24 В, 80 в для инверторов 48 В, или инверторы будут повреждены.

Обратное полярное соединение выдувает предохранители в инверторе и может повредить устройство.

Не подвергайте инвертор влажной, легковоспламеняющейся, взрывоопасной или пылевой среде.

Держите инвертор вне касания детей.

Вход инвертора рекомендуется для подключения к батарее, мин. Емкость аккумулятора (выраженная в Ач) должна рассчитываться следующим образом: 5 раз номинальной мощности инвертора/напряжения батареи. Если для целей тестирования пользователь должен выбрать постоянный ток питания, по крайней мере, в два раза больше, чем у номинального входного сигнала инвертора, чтобы поддерживать нормальную работу инвертора. Использование источника питания постоянного тока для тестирования может привести к повреждению инвертора.

Когда инвертор работает непрерывно, его поверхность может стать очень горячей, пожалуйста, убедитесь, что зазор вентиляции вокруг инвертора составляет более 10 см. Держите подальше от материала или устройства, которые могут страдать от высокой температуры, когда инвертор работает. Не устанавливайте инвертор в герметичном месте и держите достаточно места вокруг инвертора.

Защитное заземление должно быть подключено к земле. Поперечное сечение провода должно быть не менее 4 мм2.

Предохранитель или выключатель должны использоваться между батареей и инвертором, значение предохранителя или выключателя должно быть дважды от номинального входного тока инвертора.

Провод, соединяемый между батареей и инвертором, должен быть короче 3 м, плотность тока должна быть менее 3,5a/мм2, в то время как выход инвертора полностью загружен. Если провод длиннее 3 м, плотность тока должна быть уменьшена.

Не подключайте зарядное устройство или аналогичные устройства к входному терминалу инвертора.

Не ставьте инвертор близко к затопленной свинцово-кислотной батарее, потому что блеск в клеммах может воспламенить водород, выпущенный батареей.

Это автономный инвертор, не подключайте выходные клеммы переменного тока к сетке или электрическому источнику, в противном случае инвертор может быть поврежден.

Этот инвертор может использоваться только по отдельности, параллельное соединение или серия повредит инверторы.

Риск электрического риска, не прикасайтесь к выходному порту, когда инвертор работает. Выход запрещен для подключения другой мощности, в противном случае инвертор будет поврежден. Инвертор должен быть выключен, при подключении нагрузки.

Не пытайтесь самостоятельно отремонтировать инвертор неисправности, в противном случае это может привести к серьезной аварии. Пожалуйста, свяжитесь с инженером производителя.

Инвертор операции

Подключите входные и выходные клеммы точно. Включите питание с помощью включения/выключения на передней панели. Чтобы избежать защиты от перенапряжения, включите AC нагрузки один за другим после того, как выход инвертора является нормальным. Пожалуйста, проверьте его как показано ниже:

Установите переключатель питания в положение 'OFF'. Вставьте вилку нагрузки в выходную розетку инвертора.

Подключите защитное заземление к земле.

Убедитесь, что предохранитель или выключатель используются между батареей и инвертором выключены.

Подключите аккумулятор ('+' терминал с красной линией, '-' с черной линией). Не подключайте их к сети, иначе инвертор будет поврежден.

Включите предохранитель или выключатель. Включите инвертор, а затем включите нагрузки по одному. Проверьте состояние работы как инвертора, так и нагрузок. Зеленый светодиодный индикатор сбоя означает, что состояние нормальное.

Если есть разные нагрузки, рекомендуется сначала включить нагрузку с большим током запуска, например, телевизор, затем включить нагрузку, такую как лампа, когда инвертор работает стабильно.

Если светодиодный индикатор неисправности «Красный» и звуковой сигнал или нет выхода при включении устройств, немедленно выключите нагрузку и инвертор. Проверьте систему, сославшись на руководство по диагностике. Включите устройства снова в соответствии с методами работы после удаления сбоя.

Технические данные

Технические данные

Типы

SHI2000-22

SHI2000-42

Номинальное напряжение батареи

24V

48V

Диапазон входного напряжения

21,6 ~ 32Vdc

43,2 ~ 64Vdc

Ток холостого

≤ 0,7а (24 В постоянного тока)

≤ 0,5a (48 В постоянного тока)

Выходная волна

Инвертор с чистым синусом

Выходное напряжение

220Vac ± 3% / 230Vac ± 10%

Номинальная мощность

2000W

Большая мощность 10 сек

3000W

Мощность 3 сек

4000W

Устройство защиты от перенапряжения питания

4600W

Частота

50/60Hz ± 0.2%

Искажение THD

≤ 3% (резистивная нагрузка)

Эффективность при номинальной мощности

≥ 93%

≥ 94%

Макс. Эффективность

≥ 95%

≥ 95%

POS терминал

50mm2

Размеры

436 × 249 × 116 мм

Установка

236 × 220 мм

Размер отверстия

Φ6mm

Вес нетто

6,0 кг

Параметры окружающей среды

Рабочая температура

-20 °C ~ + 50 °C

Температура хранения

-35 °C ~ + 70 °C

Влажность

<95% (Н. С.)

Высота над уровнем моря

<5000 м (деринг для работы в соответствии с IEC62040 на высоте более 1000 м)

Другие

Сопротивление изоляции

Между входными клеммами постоянного тока и металлическим корпусом: ≥ 550MΩ;

Между выходными клеммами переменного тока и металлическим корпусом: ≥ 550MΩ.

Прибор для тестирования Диэлектрической прочности

Между входными клеммами постоянного тока и металлическим корпусом:

Испытательное напряжение AC1500V, 1 минута

Между выходными клеммами переменного тока и металлическим корпусом:

Испытательное напряжение AC1500V, 1 минута
