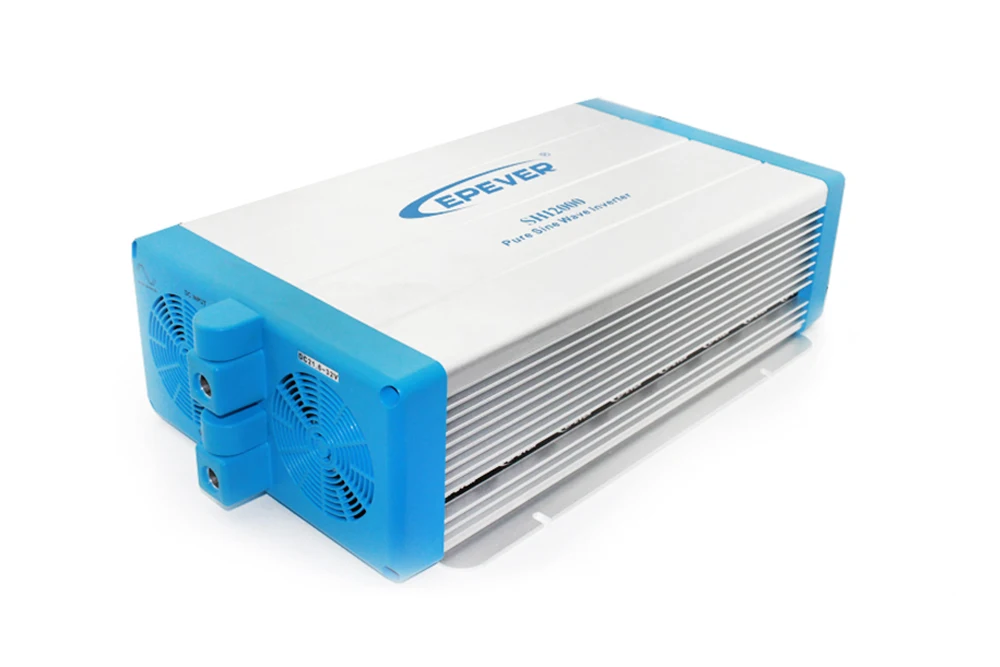

2000 Вт высокочастотный EPEVER 48VDC к 220VAC Чистая синусоида Инвертор SPWM технология

2000 Вт высокочастотный EPEVER 48VDC к 220VAC Чистая синусоида Инвертор SPWM технология

2000 Вт высокочастотный EPEVER 48VDC к 220VAC Чистая синусоида Инвертор SPWM технология переключается выходное напряжение и частота

Особенности

Технология полной изоляции инвертора.

Принятие передовой технологии SPWM, чистый синусоидальный выход.

Технология управления динамическим током для обеспечения надежной работы инвертора.

Широкий диапазон входного напряжения постоянного тока.

Низкое выходное гармоническое искажение (THD≤ 3%).

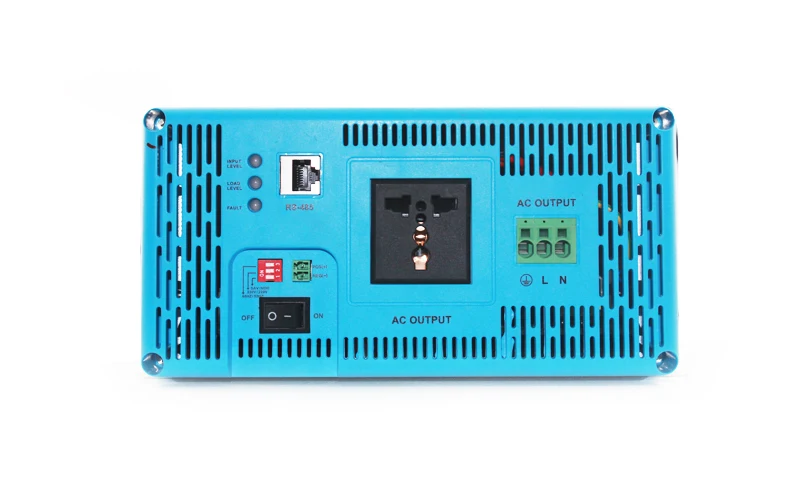

Светодиодный индикатор для диапазона входного напряжения, диапазона мощности нагрузки, нормального выхода и состояния неисправности.

Дополнительный энергосберегающий режим.

Выходное напряжение и частота можно переключать.

Широкая защита: короткого замыкания, перегрузки, под/над входным напряжением, перегрева и защиты внутренней идентификации неисправностей инвертора.

Широкий диапазон рабочих температур (промышленный уровень).

Непрерывная работа при полной мощности.

В качестве оборудования источника питания переменного тока Выходное напряжение инвертора такое же, как у домашней вилки питания. Обратите внимание на выходные клеммы переменного тока, или вы можете получить электрический шок и привести к опасности жизни!

Внимание:

Подключите вход постоянного тока в соответствии с требованием строго. Инвертор имеет относительно широкий диапазон входов, но слишком высокий или слишком низкий вход может привести к проблемам даже разрушить инвертор. Входное напряжение от перенапряжения не может превышать 40 В для инверторов 24 В, 80 в для инверторов 48 В, или инверторы будут повреждены.

Обратное полярное соединение выдувает предохранители в инверторе и может повредить устройство.

Не подвергайте инвертор влажной, легковоспламеняющейся, взрывоопасной или пылевой среде.

Держите инвертор вне касания детей.

Вход инвертора рекомендуется для подключения к батарее, мин. Емкость аккумулятора (выраженная в Ач) должна рассчитываться следующим образом: 5 раз номинальной мощности инвертора/напряжения батареи. Если для целей тестирования пользователь должен выбрать постоянный ток питания, по крайней мере, в два раза больше, чем у номинального входного сигнала инвертора, чтобы поддерживать нормальную работу инвертора. Использование источника питания постоянного тока для тестирования может привести к повреждению инвертора.

Когда инвертор работает непрерывно, его поверхность может стать очень горячей, пожалуйста, убедитесь, что зазор вентиляции вокруг инвертора составляет более 10 см. Держите подальше от материала или устройства, которые могут страдать от высокой температуры, когда инвертор работает. Не устанавливайте инвертор в герметичном месте и держите достаточно места вокруг инвертора.

Защитное заземление должно быть подключено к земле. Поперечное сечение провода должно быть не менее 4 мм2.

Предохранитель или выключатель должны использоваться между батареей и инвертором, значение предохранителя или выключателя должно быть дважды от номинального входного тока инвертора.

Провод, соединяемый между батареей и инвертором, должен быть короче 3 м, плотность тока должна быть менее 3,5a/мм2, в то время как выход инвертора полностью загружен. Если провод длиннее 3 м, плотность тока должна быть уменьшена.

Не подключайте зарядное устройство или аналогичные устройства к входному терминалу инвертора.

Не ставьте инвертор близко к затопленной свинцово-кислотной батарее, потому что блеск в клеммах может воспламенить водород, выпущенный батареей.

Это автономный инвертор, не подключайте выходные клеммы переменного тока к сетке или электрическому источнику, в противном случае инвертор может быть поврежден.

Этот инвертор может использоваться только по отдельности, параллельное соединение или серия повредит инверторы.

Риск электрического риска, не прикасайтесь к выходному порту, когда инвертор работает. Выход запрещен для подключения другой мощности, в противном случае инвертор будет поврежден. Инвертор должен быть выключен, при подключении нагрузки.

Не пытайтесь самостоятельно отремонтировать инвертор неисправности, в противном случае это может привести к серьезной аварии. Пожалуйста, свяжитесь с инженером производителя.

Подключите входные и выходные клеммы точно. Включите питание, используя переключатель вкл./выкл. На передней панели. Чтобы избежать защиты от перенапряжения, включите AC нагрузки один за другим после того, как выход инвертора является нормальным. Пожалуйста, проверьте его как показано ниже:

Установите переключатель питания в положение 'OFF'. Вставьте вилку нагрузки в выходную розетку инвертора.

Подключите защитное заземление к земле.

Убедитесь, что предохранитель или выключатель используются между батареей и инвертором выключены.

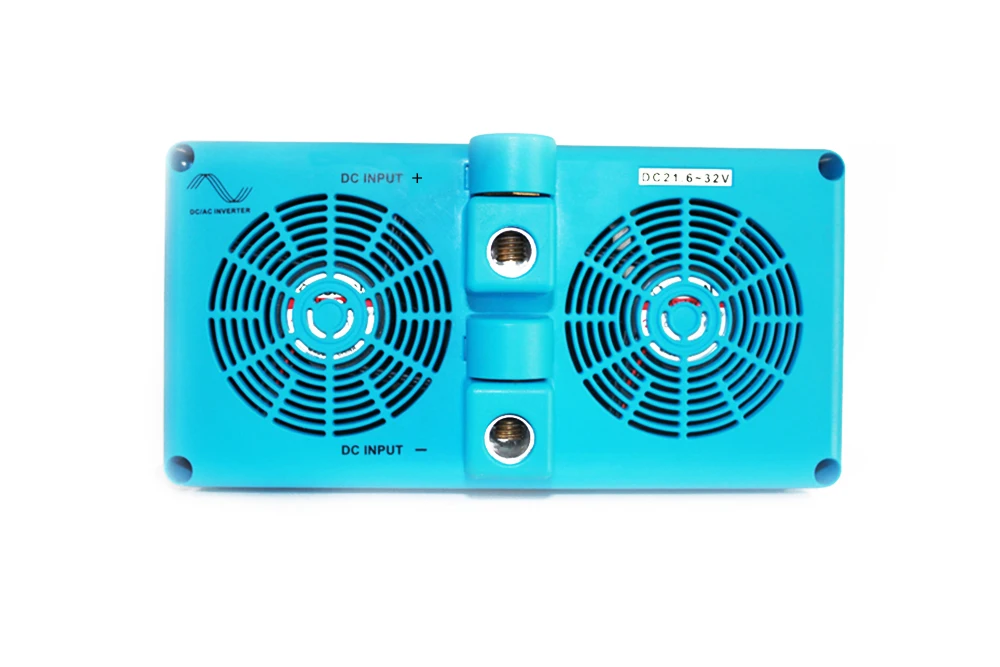

Подключите аккумулятор ('+' терминал с красной линией, '-' с черной линией). Не подключайте их к сети, иначе инвертор будет поврежден.

Включите предохранитель или выключатель. Включите инвертор, а затем включите нагрузки по одному. Проверьте состояние работы как инвертора, так и нагрузок. «Зеленый» светодиодный индикатор сбоя означает, что состояние нормальное.

Если есть разные нагрузки, рекомендуется сначала включить нагрузку с большим током запуска, например, телевизор, затем включить нагрузку, такую как лампа, когда инвертор работает стабильно.

Если светодиодный индикатор неисправности «Красный» и звуковой сигнал или нет выхода при включении устройств, немедленно выключите нагрузку и инвертор. Проверьте систему, сославшись на руководство по диагностике. Включите устройства снова в соответствии с методами работы после удаления сбоя.

Технические данные

Типы

SHI2000-22

SHI2000-42

Номинальное напряжение батареи

24 В

48 В

Диапазон входного напряжения

21,6 ~ 32Vdc

43,2 ~ 64Vdc

Ток нагрузки отсутствует

≤ 0,7а (24 В постоянного тока)

≤ 0,5a (48 В постоянного тока)

Выходная волна

Чистая синусоида

Выходное напряжение

220Vac ± 3% / 230Vac ± 10%

Непрерывная мощность

2000 Вт

Мощность 10 сек

3000 Вт

Мощность 3 сек

4000 Вт

Импульсная мощность

4600 Вт

Частота

50/60 Гц ± 0.2%

Искажение THD

≤ 3% (резистивная нагрузка)

Эффективность при номинальной мощности

≥ 93%

≥ 94%

Макс. Эффективность

≥ 95%

≥ 95%

Терминал

50 мм2

Размеры

436 × 249 × 116 мм

Установка

236 × 220 мм

Размер отверстия

Φ6 мм

Вес нетто

6,0 кг

Экологические параметры

Рабочая температура

-20 °C ~ + 50 °C

Температура хранения

-35 °C ~ + 70 °C

Влажность

<95% (Н. С.)

Высота

<5000 м (деринг для работы в соответствии с IEC62040 на высоте более 1000 м)

Другие

Сопротивление изоляции

Между входными клеммами постоянного тока и металлический чехол: ≥ 550MΩ;

Между выходными клеммами переменного тока и металлический чехол: ≥ 550MΩ.

Диэлектрическая прочность

Между входными клеммами постоянного тока и металлическим чехол:

Испытательное напряжение AC1500V, 1 минута

Между выходными клеммами переменного тока и металлическим чехол:

Испытательное напряжение AC1500V, 1 минута
