GNSS USB GPS GLONASS приемник антенна NMEA Двойной режим работы M8N модуль

GNSS USB GPS GLONASS приемник антенна NMEA Двойной режим работы M8N модуль

Протокол связи USB по умолчанию

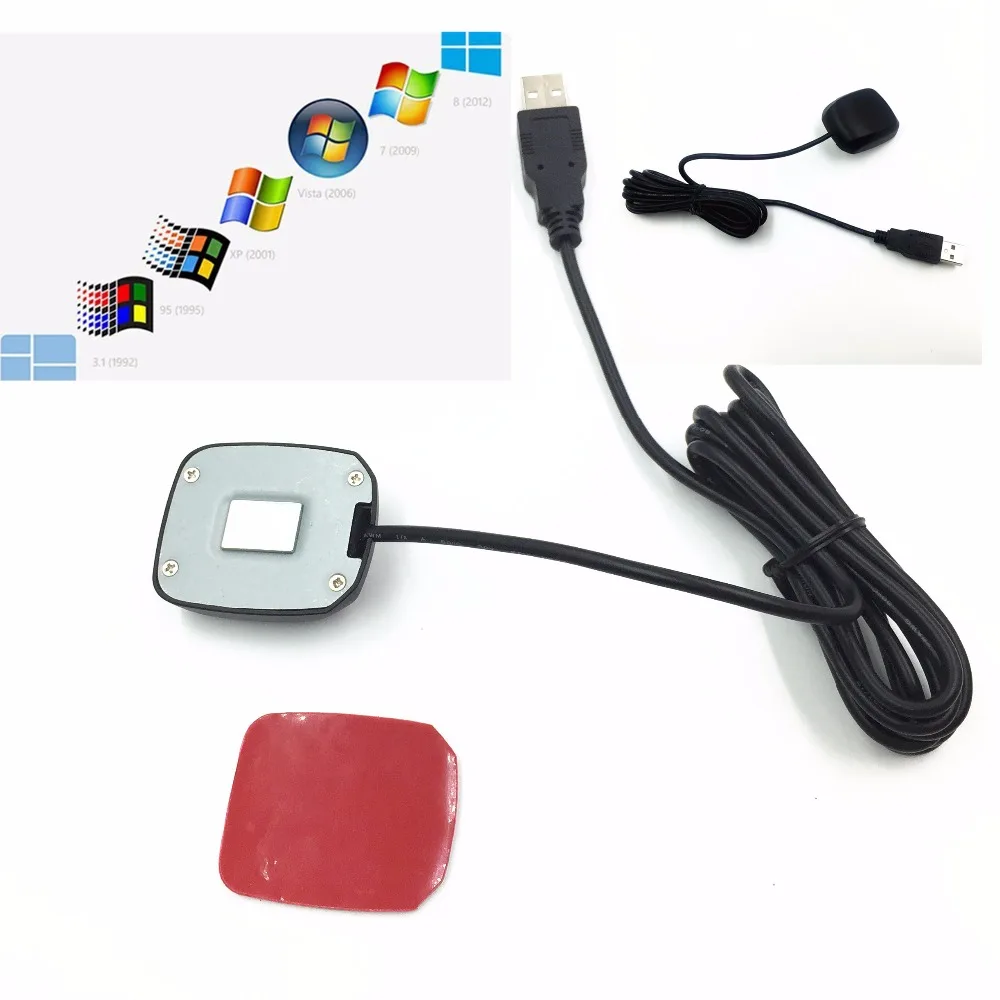

GN200G-это простой в использовании, ультра-высокая производительность, низкий уровень мощности GNSS умный антенный модуль с патч-антенной для AVL/портативных приложений. Встроенный чип 8030 и наш опытный дизайн обеспечивают быстрое приобретение и отличную производительность отслеживания.

GN200G поддерживает несколько систем спутникового позиционирования-GPS, GLONASS, Beidou, QZSS и SBAS. GPS, GLONASS, Beidou, QZSS и SBAS.

GN200G поддерживает не только RS232/TTL/USB опции; Встроенный аккумулятор также может быть опущен, если внешняя резервная мощность предпочтительна

ММеханические данные

47*39,5*13 мм

Длина кабеля: 1,5 м

Применение

Детский/Пожилой/персональный локатор и система безопасности

Обзор

Тип приемника

72-канальный двигатель 8030

GPS и QZSS: L1 C/A, 1575,42 МГц,

ГЛОНАСС (GM-8013):

L1OF,

1598,0625 ~ 1605,375 МГц

BEIDOU (GM-8014):

В1 1561,098 МГц

SBAS: WAAS, EGNOS, MSAS

Горизонтальный

2,5 м (автономный)

Положение

2,0 м (WAAS)

Точность

(Включая SBAS & QZSS; CEP, 50%

24ч статический,-130dBm,> 6 SVs)

Скорость

0,05 м/с (скорость)

Точность

<0,3 (заголовок)

(50% @ 30 м/с)

Пульс времени

30ns (RMS)

Точность сигнала

<60ns (99%)

Пульс времени

Частота

0,25 Гц ~ 10 МГц

Время для первой фиксации

Горячий старт

Холодный старт

Автономный

1,5 сек

26 сек

(50%-130 ДБм)

Чувствительность

(Автономный)

-148dBm (приобретение)

-167dBm (Отслеживание)

Навигация.

Скорость обновления

Макс. 10 Гц, GPS и ГЛОНАСС или

GPS и Beidou

Макс. 18 Гц, только GPS

По умолчанию 1 Гц

Макс. Высота

50000 м

Макс. Скорость

<1852 км/ч

Поддержка протокола

NMEA 0183 v2.3 и V4.x

UART: 4800 bps N, 8,1;

GGA, GLL, GSA, GSV, RMC, VTG, TXT

Поддержка SBAS

WAAS, EGNOS, MSAS

RTCM 2,3

Сообщения 1, 2, 3, 9

Динамика

<4g

: Согласно GNSS IC spec с использованием GPS и ГЛОНАСС

Электронные данные

Источник питания

3,3 ~ 5,0 В

Энергопотребление

40мА/среднее отслеживание (TTL)

Резервная мощность

1,4 ~ 3,6 В

15uA

TTL I/O

VIH: 2,31 ~ 3,8 в, VIL: 0 ~ 0,66 в

V: & iexcl; Ý2.8V, V & iexcl; Ü0.4V

USB I/O

VIH: 2,0 ~ 3,3 V, VIL: 0 ~ 0,8 V

VOH: & iexcl; Ý2.8V, VOL & iexcl; ① 0,3 V

Протоколы

NMEA, u-blox Binary

Экологические данные

Рабочая температура

-40 ~ 85, кроме

Аккумулятор:-20 ~ 60

Температура хранения

-40 ~ 85, кроме

Аккумулятор:-40 ~ 60

Вибрация

От 5 Гц до 500 Гц, 5 г

Шок

Половина синуса 30 г/11 мс

Особенности

GPS/QZSS/GLONASS (GN200G)

GPS/QZSS/Beidou (GN200B)

Приобретение:-148dBm

Отслеживание:-167dBm

Разъем платы с шагом 1,25 мм
