Новинка 4X2 HDMI матрица с двойной дугой RS232 HDMI V1.4 настоящая матрица поддержка 4 K * 2 K 3D HDMI переключатель сплиттер усилитель с ИК

Пожалуйста, обратите внимание:Пульт дистанционного управления не поставляетсяАккумуляторВнутри, доставка запрещена!

4 на 2 HDMI матрица с двойной дугой



Руководство по эксплуатации


1. Введение
Это высокопроизводительная HDMI матрица с четырьмя входами HDMI и двумя выходами, она позволяет использовать любой источник (Blue-Ray плеер, HD DVD плеер, спутниковый ресивер, игровая система и т. Д.) отображается на любом из двух дисплеев одновременно и поддерживает 4 K × 2 K, 3D, 12-битный глубокий цвет. Благодаря своей пропускной способности 3 Гбит/с и дополнительным функциям последних стандартов HDMI вы можете быть уверены в большом распределении HDMI. Он поддерживает двойную дугу и широкий диапазон ИК расширение fuciton также.

2. Характеристика
Совместим с HDMI 1,4, HDCP 1,4
Поддерживает мультиплексированные HDMI 4-вход и 2-выход
Поддерживает формат видео до 4k2k @ 30 Гц с 24-битным RGB/YcbCR 4:4:4/YCBCR 4:2:2, и до 4k2k @ 60 Гц с 12bit YCBCR 4:2:0.
Поддержка насыщенного цвета 48/36/30/24 бит
Поддерживает прием любых аудиоданных, соответствующих спецификации HDMI, таких как PCM до 192 кГц, сжатое аудио (IEC 61937), DSD, DST, DTS и HBR.
Поддержка двойного дугового управления
Супер широкополосная ИК-система управления, ИК-транспортный канал может быть вперед или назад.
Поддерживает кнопки, ИК, RS232 и т. Д. Различные контролируемые способы

3. Содержимое упаковки

4x2 HDMI матрица 1 шт.
5В/1А DC адаптер питания 1 шт
Пульт дистанционного управления 1 шт.
Руководство по эксплуатации 1 шт.
Wideband IR Tx 4 шт.
Wideband IR Rx 2 шт.
Кабель RS232 1 шт.

4. Спецификация

Полоса пропускания видео 297 МГц/2,97 Гбит/с
Входные порты 4 × HDMI (Гнездовой тип)
Выходные порты 2 × HDMI (Гнездовой тип)
Выходное разрешение 480i ~ 1080p5 0/60, 4 K x 2 K @ 24/30, VGA ~ UXGA
Кабель HDMI 1080 p/12 бит (15 м)
HDMI кабель Выход 1080 p/12 бит (15 м)
ОУР ЗАЩИТА человеческого тела Модель: ± 8 кВ (воздушный зазор разряда)
± 4 кВ (контактный разряд)
Источник питания 5 V/1A DC (стандарты США/ЕС, CE/FCC/UL сертифицированы)
Размеры 113 мм (Ш) × 260 мм (Д) × 26 мм (В)
Вес 750 г
Металлический материал шасси
Шелкография цвет черный
Рабочая температура 0 °C ~ 40 °C/32 °F ~ 104 °F
Температура хранения и минус; 20 °C ~ 60 °C/& минус; 4 °F ~ 140 °F
Относительная влажность 20 ~ 90% RH (без конденсации)
Потребляемая мощность 2,0 Вт

5. Эксплуатация и удаление

5,1 Передняя панель

1. Включение/выключение: включение/выключение питания.
2. Светодиод питания: этот красный светодиод горит, когда устройство подключено к источнику питания.
3. ИК: окно приемника дистанционного управления.
4. Выход A: красный светодиод включается, когда выход канала выбирается на соответствующий вход.
5. Выход B: красный светодиод горит, когда выходной канал B выбирается на соответствующий вход.
6. ARC: Нажмите эту кнопку, чтобы выбрать коаксиальный аудио A или OUT B из источника или HDTV.
ARC fuciton: если вам нужно использовать ARC, ваш HDTV должен поддерживать это действие, когда вы открываете ARC fuciton, коаксиальный matirx будет выводить HDTV текущее содержимое дисплея аудио. В противном случае будет выводить матричный входной источник звука.
7. Кнопка RST: Нажмите эту кнопку, настройка матрицы восстановится до заводского состояния.

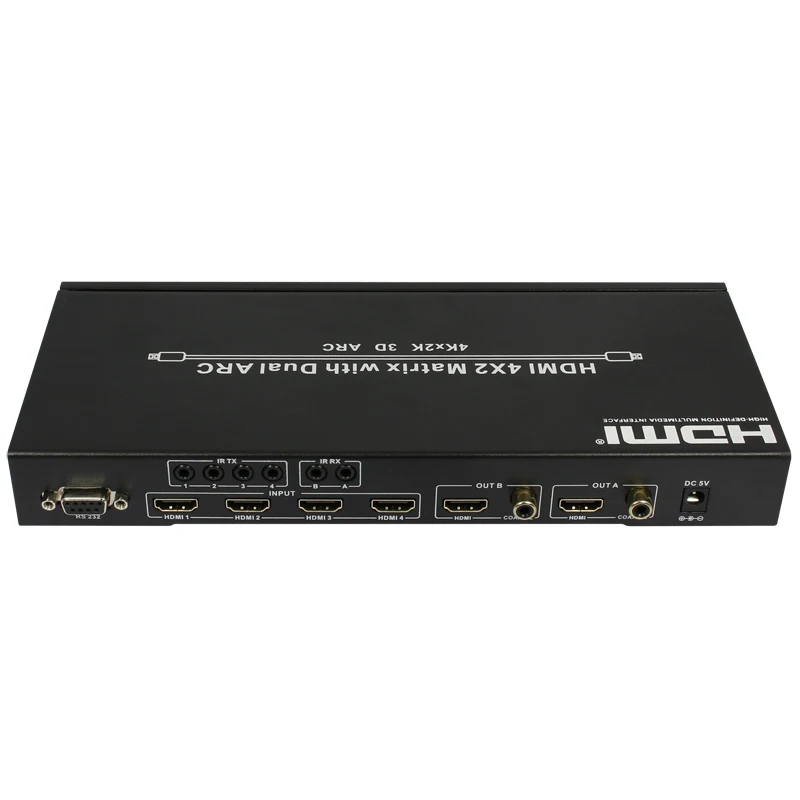

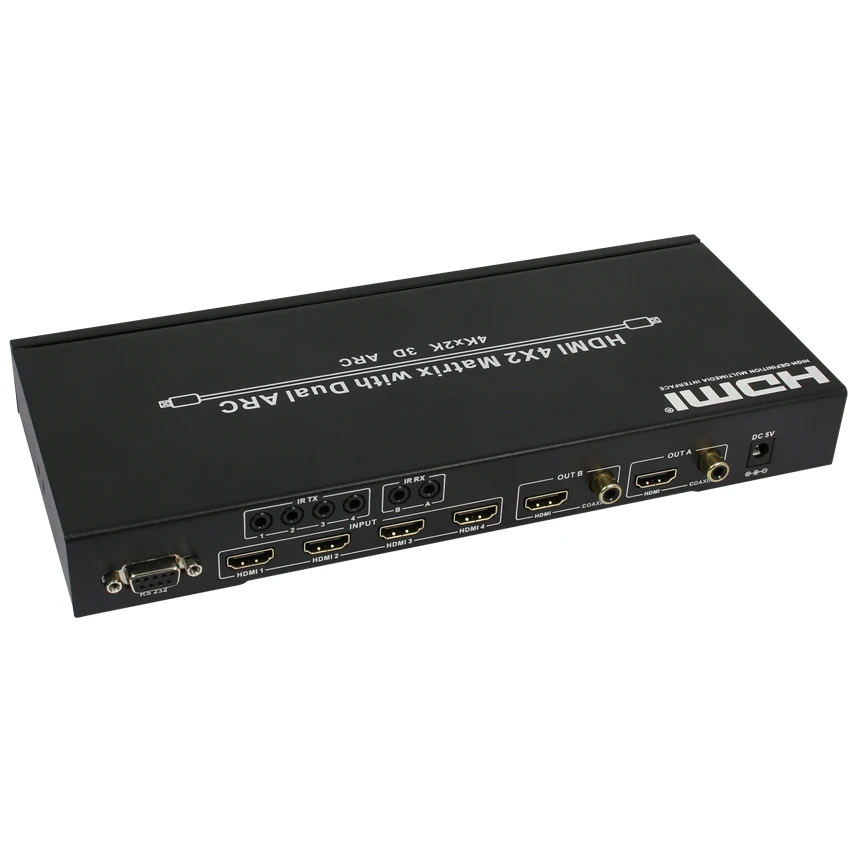

5,2 задняя панель


1. RS232: Подключите порт RS232 к ПК или ноутбуку с помощью кабеля RS232 для управления матрицей.
2. Вход: это слот, в котором вы подключаете источник HDMI от DVD, PS3, телеприставки или записной книжки.
3. IR TX: Подключите кабель IR Blaster, входящий в комплект поставки, для передачи ик-сигнала. Пассируйте ИК-бластер в прямой линии зрения оборудования, которое будет контролироваться.
4. IR RX: подключение к ИК-приемнику для приема ИК-сигнала. Убедитесь, что Дистанционное использование находится в пределах прямой линии видимости ИК-приемника.
5. Выход B: HDMI-это то место, где вы подключаете HDTV или монитор с кабелем HDMI для ввода дисплея источника. Коаксиальный аудиовыход-это место, где вы подключаетесь к усилителю с коаксиальным кабелем.
6. Выход A: HDMI-это то место, где вы подключаете HDTV или монитор с кабелем HDMI для ввода дисплея источника. Коаксиальный аудиовыход-это место, где вы подключаетесь к усилителю с коаксиальным кабелем.
7. 5 в постоянного тока: подключите блок питания 5V1A постоянного тока и подключите адаптер к розетке переменного тока.
5,3 подключение и эксплуатация
1. подключите источники сигнала, такие как Blu-Ray плеер, Play Station 3, аудио/видео приемник, спутниковые приемники и компьютеры оснащены выходными интерфейсами HDMI с коротким высокоскоростным кабелем HDMI к входам матрицы HDMI.
2. Подключите выход HDMI от матрицы HDMI к экранному устройству высокой четкости, таким как HD-LCD, HD-DLP и hd-проекторы с входными интерфейсами HDMI. Используйте высокоскоростные кабели HDMI, которые рекомендуются для расстояний, которые необходимы для каждого соединения.
3. Матрица питается от внешнего источника питания, который входит в комплект. Подключите питание сначала к источнику, затем к матрице, а затем к каждому HD телевизору или проектору.
4. Входной источник может управляться с дисплея. Это достигается с помощью дополнительного ИК-приемника pigtail, указывающего вдали от дисплея (ов), который может быть соединен с дополнительным HDMI ИК-адаптером, и вставляется между разъемом кабеля HDMI и дисплеем с переключателем переключения в положении «IR». Пигтейл ИК-передатчика затем подключается к матрице и направляется к источнику (ам). Пульт дистанционного управления используется на дисплее для выбора входов и выходов переключателей. Матрица также имеет возможность управления с помощью пульта дистанционного управления.

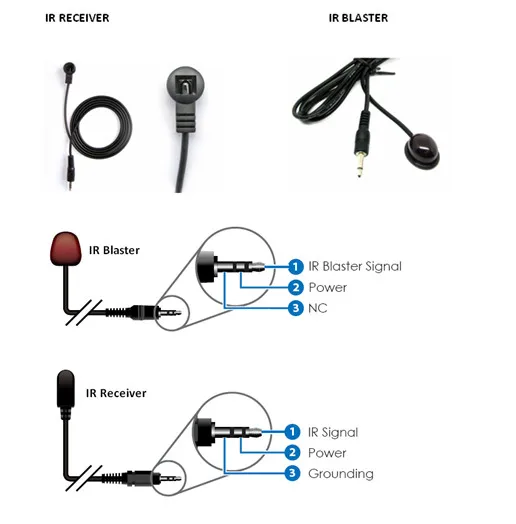

5,4 широкополосный ИК (30 кГц --- 60 кГц) введение



IR BLASTER (TX)
Для управления источником: Подключите ИК-бластер в ИК-порт TX блока передатчика; поместите бластер перед ИК-глазом источника.
ИК-приемник (RX)
Для управления источником: Подключите ИК-приемник к ИК RX порту приемника; поместите приемник на дисплее или рядом.

6. Пульт дистанционного управления

Выход A: Нажмите кнопку 1 \ IN2 \ IN3 \ IN4, чтобы выбрать входной источник для выхода HDMI A, и светодиод будет указывать соответствующий источник ввода. Нажмите кнопку вывода A будет цикл от ввода 1 \ IN2 \ IN3 \ IN4.

Выход B: нажмите кнопку «1», «2», «3», «4», чтобы выбрать источник входного сигнала для выхода HDMI B, и светодиод будет указывать соответствующий источник входного сигнала. Кнопка вывода B будет работать с входом в 1 \ IN2 \ IN3 \ IN4.



7. Руководство пользователя контроллера ПК

Установка

Контроллер ПК-это зеленое программное обеспечение. Просто используйте кабель для подключения ПК через порт RS232 и скопируйте «4x2 HDMI matrix controler.exe» на ПК для завершения установки.
Подготовка
1. Подключение ПК и мульти-просмотра с помощью кабеля RS232 (заголовки обеих сторон кабеля должны быть женскими)
2. Мульти-зритель питания
3. Дважды щелкните 4x2 HDMI matrix controler.exe значок для запуска

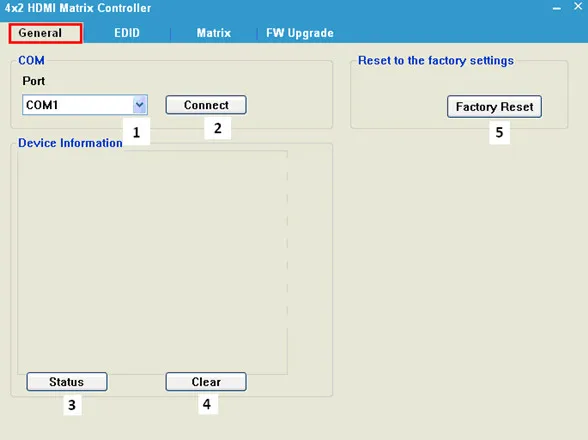

Общая страница

1. Выберите порт RS232 COM
2. Нажмите для подключения или отключения ПК и матрицы
3. Нажмите, чтобы обновить состояние устройства: Включите информацию об устройстве и настройки ввода/вывода на странице «Матрица»
4. Нажмите, чтобы очистить информацию об устройстве
5. Нажмите, чтобы перейти к заводским настройкам


Страница EDID

Контроллер имеет 3 способа установки режима EDID. Ручной режим, режим копирования и режим открытия EDID файла.
1. Выберите необходимый EDID для входного порта и нажмите кнопку set. EDID будет писать на выбранные входные порты HDMI.
2. Скопируйте выбранный выход HDMI или HDBT выход EDID и нажмите кнопку set для записи в выбранные входные порты HDMI.
3. Откройте пользовательский файл EDID и нажмите кнопку set для записи в выбранные входные порты HDMI.
4. Нажмите кнопку состояния, чтобы обновить статус ввода EDID.




Страница матрицы


1. Светодиод, который отображает входной номер для соответствующего выхода
2. Нажмите, чтобы выбрать входной порт для соответствующего выходного порта
3. Нажмите, чтобы выбрать предыдущий или следующий входной порт для соответствующего выходного порта
4. Нажмите, чтобы открыть или закрыть выход ARC fuction




Страница обновления прошивки


1. Нажмите, чтобы открыть файл FW (расширение файла fw)
2. Нажмите, чтобы обновить матричное программное обеспечение
3. Отображение сообщения о процессе обновления программного обеспечения.

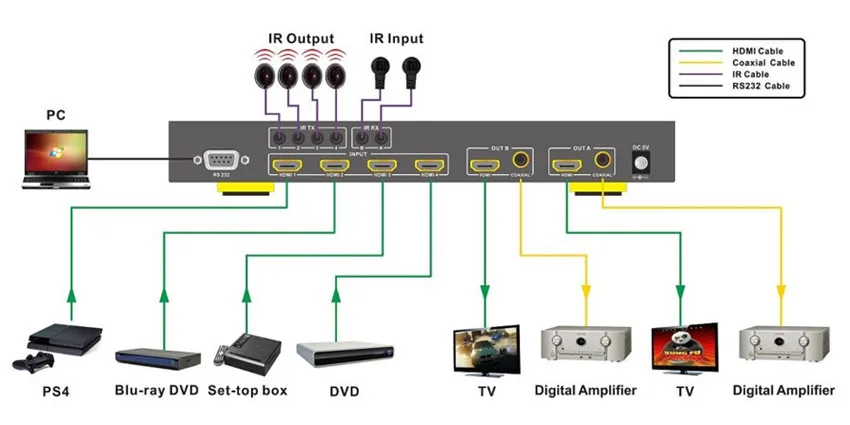

8. Схема подключения
