Плата усилителя TDA7297 10 шт./лот двухканальный модуль шума печатная плата

Плата усилителя TDA7297 10 шт./лот двухканальный модуль шума печатная плата

Схема схемы загрузки (скопируйте в строку IE, чтобы открыть, pro загрузите свой собственный, больше не поставляется с чертежами):
Pan.baidu.com/s/ 1dxnmt
Положительное Изображение печатной платы (физическое изображение доставки):

Печатная плата FR-4 с использованием пластины из материала военного класса А, допуск пластины и стабильность некоторых параметров, очень жесткий материал, который представляет интерес для некоторых других листов по отношению к цене денег. Элементы параметров платы печатной платы печатаются напрямую, без привязки к схеме корпуса можно припаять напрямую, очень удобно.

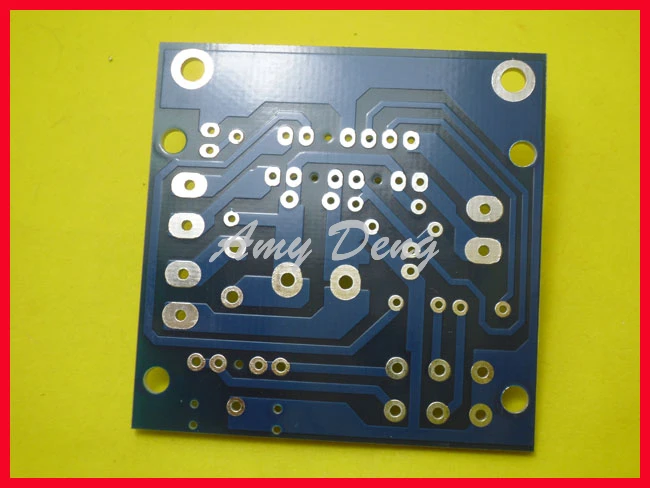

Обратная сторона печатной платы на изображении (пятно зеленого, много разных цветов, цвет будет отличаться, пожалуйста, родители, которые понимают):

СПИСОК КОМПОНЕНТОВ:
Количество элементов
Печатная плата 1
Плавники 1
M3 * 6 Винт 1
TDA7297 1
Двойной потенциометр 50K 1
Крышка потенциометра 1
Аудиоблок 1 3,5
Клеммная колодка 3 KF301-2P
10 мкФ/25 в электролитический конденсатор 1
3300 мкФ/25 в электролитический конденсатор 1
224 монолитный конденсатор 2
104 монолитный конденсатор 1
1N4007 1
Резистор 47K 2
Резистор 4,7 K 1
3 мм синий светодиодный 1

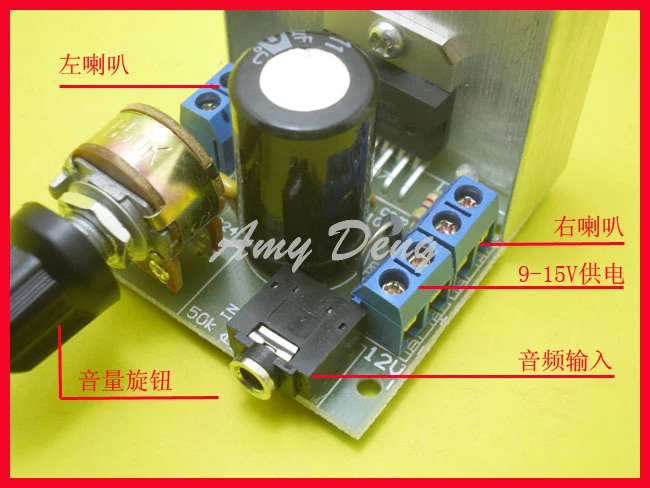

После сварки Законченная картина:

Преимущества платы усилителя:
1. Хороший материал, будь то конденсатор связи или конденсатор фильтра, используются энтузиасты конденсаторы, по сравнению с другими продавцами это не класс.

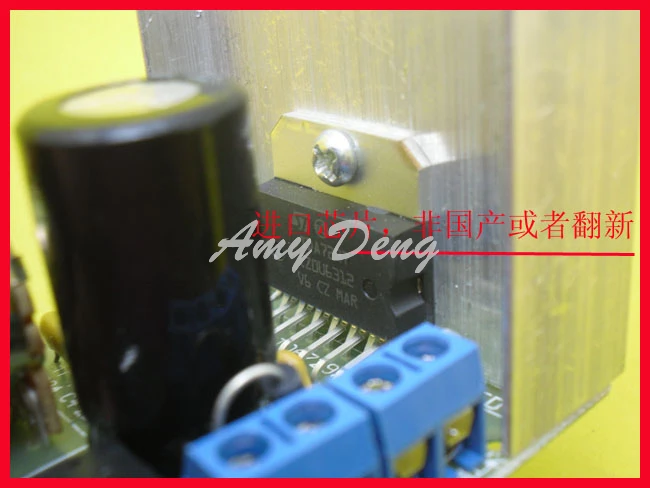

2. Чип импортирован, не отремонтирован или изготовлен в Китае, гарантия качества;

Размер платы: 4,8 см x 4,8 см;
Напряжение: 9-15 В постоянного тока, 9-12 В переменного тока, Рекомендуемое напряжение 12 В постоянного тока, ток выше 2 А;
Мощность: 15 Вт + 15 Вт;
Выходное сопротивление: 4-8 Европа;

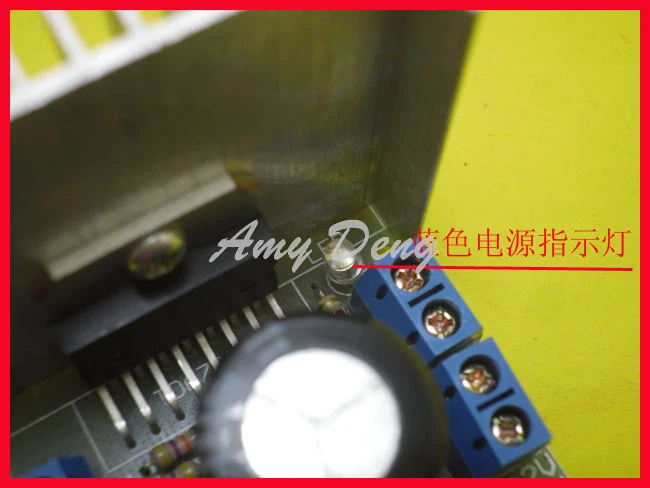

Рабочая эффективность платы усилителя до 90%, очень низкое энергопотребление, скутер на аккумуляторах 12 В может играть непрерывно более пяти часов, но со светодиодами питания и защитой от обратного хода, полярность питания обратная не сжигает чипы.

Плата усилителя небольшого размера мощностью 12 В, достойная превосходного модуля усилителя мощности, владелец с этой платой усилителя может толкнуть два динамика 6,5 Вт с одинаковым звуком, что не затрудняет работу, качество звука супер хорошее.

Нажмите первую карту отмеченного доступа к питанию, введите звуковой сигнал, Подключите динамики менее чем за 10 минут, и вы сразу сможете наслаждаться прекрасными звуками музыки, на самом деле, DIY усилитель оружия.
Используйте эту плату усилителя «сделай сам», компьютерные колонки, супер экономит деньги, эффект лучше, чем рыночная цена 100 юаней мультимедийных динамиков, проводка относительно простая:

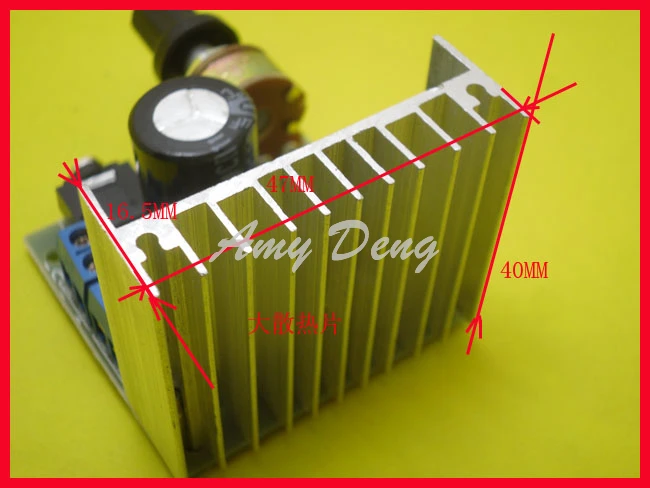

Усилитель оснащен радиатором, громкость до середины просто греется. Если вам нравится открывать очень громко, мы рекомендуем вам заменить большие точки радиатора, доступное производство алюминия, много магазинов алюминиевого скрапа, обычно босс не хочет вам денег. Печатная плата предназначена для больших монтажных отверстий для радиатора, простая и быстрая установка.

Плата усилителя TDA7297, больше не запутывается, выберите, какие секции A или B, может быть источник питания переменного и постоянного тока 12 В (одиночный источник питания), выходная мощность до 15 Вт + 15 Вт, пиковая мощность до 25 Вт + 25 Вт, к которым можно получить доступ 4-8 европейских динамиков 10-50 Вт, большой объем небольшого размера, Высокая отношение сигнал-шум, адаптация для установки любого места, широкий спектр применений, ниже приведена схема подключения, пожалуйста, внимательно Контролируйте проводку.
Преимущества платы: загрузка без звука столкновения по току, высокая точность без статического шума! Качество звука супер хорошее-высокие частоты, мягкие, прозрачные, без резкости; Басы сильные, полные, сильные и действуют свободно. В последнее время небольшая часть покупателя отражает, что эта плата немного шумит, в основном из-за проблемы с питанием не решается. После тестирования шум источника питания с батареей немногим более 12 В 2 а 12 В 3 0 Вт или более трансформаторами не является, если импульсный источник питания или другой переменный источник питания, из-за плохой работы может вызвать линейный низкий уровень шума.
Ядро платы усилителя импортировано из двухканального чипа усилителя TDA7297, ведущего в Европе производителя микроэлектроники SGS-THOMSON STMicroelectronics. Источник питания постоянного тока предназначен для использования напрямую от аккумулятора 12 В, диапазон напряжения: 9-15 в, Рекомендуемое напряжение 12 В, выходная мощность до 15 Вт + 15 Вт, максимальная мощность 25 Вт + 25 Вт, громкость звука небольшая, но потрясающая для любого случая.
