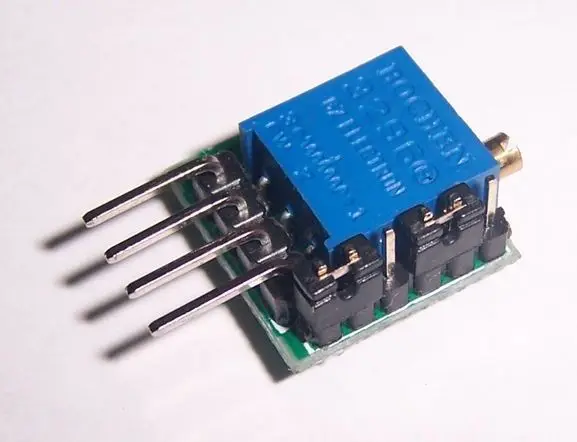

1s ~ 20h Регулируемый модуль таймера задержки F переключатель времени и управление

1s ~ 20h Регулируемый модуль таймера задержки для выключателя времени задержки и управления реле
Описание:Особенности:



1 секунда ~ 20 часов

Регулируемый таймер задержки модуль

Вход постоянного тока 3 ~ 15 в

Диапазон времени перемычки на двух позициях перемычки (Pin 1 и 2 против Pin 2 и 3) составляет 256:1. Предположим, что нам нужно время задержки 8 часов, мы можем поставить перемычку на 1 секунду-290 секунд положение перемычки (pin 1 & 2), затем отрегулируйте время задержки до 8/256 = 0,03125 часа = 112,5 секунды. Затем установите перемычку с 256 секунд до 20 часов (pin 2 и 3).

Таким образом, мы можем значительно сэкономить время на регулировке времени задержки модуля.

Пожалуйста, прочтите Подробности:

Размер печатной платы: 15*11 мм

Интервал между штифт: 2,54 мм

Описание продукта:



Это мини-размер, но очень полезный модуль управления таймером задержки.

Его можно регулировать между временем задержки 1 секунды ~ 20 часов.

Пожалуйста, прочитайте ниже для детальных параметров.

Примечание: все параметры протестированы при напряжении 5 В. Может слегка колебаться под другим напряжением.

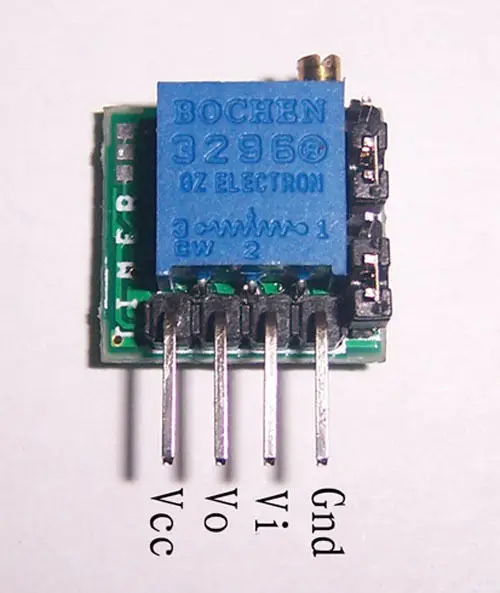

Pin-определения:

Vcc: Мощность Вход
Vo: выход
Vi: вход триггера-сигнала (триггер поседжа)
Gnd: Заземление входного напряжения


Основной режим работы и параметры:

1. Режим 1: модуль имеет автоматический сброс при включении. Vo дает низкий уровень. После задержки в течение некоторого времени, Vo выдает сигнал высокого уровня. Vi выдает сигнал высокого уровня и сброс, затем Vo выдает низкий уровень, после задержки в течение некоторого времени, Vo выдает высокий уровень.

Или

2. Режим 2: модуль имеет автоматический сброс при включении. Vo обеспечивает высокий уровень. После задержки в течение некоторого времени, Vo выдает сигнал низкого уровня. Vi выдает сигнал высокого уровня и сброс, затем Vo выдает высокий уровень, после задержки в течение некоторого времени, Vo выдает высокий уровень.

Два режима можно переключать друг на друга, переключая перемычки на модуль (прочтите подробности о перемычках)

3. Регулируемый диапазон задержки: 1 секунда ~ 20 часов

4. Максимальный выходной ток Vo составляет 2,5 мА

5. Вход модуля: постоянный ток 3 ~ 15 в

6. Рабочий ток модуля: 1 мА



Как использовать модуль:

1. Время задержки может быть отрегулировано потенциометром на борту. Диапазон времени 1 секунда ~ 20 часов

2. Выходной уровень Vo может быть установлен с перемычками. См. Приведенную ниже схему и объяснение:

Штырь 1, 2, 3:

Три контакта используются для установки диапазона времени задержки. Пин 1, 2 вместе с помощью перемычки: за задержку временной диапазон 1 ~ 290 секунд; Pin 2, 3 вместе: время задержки 256 секунд до 20,5 часов

Штырь 4, 5, 6:

Три контакта используются для установки выходного статуса Vo.

Pin4,5 вместе с перемычкой: после включения питания, начальная мощность при включении и выходе после сброса оба высокого уровня, и при достижении установленного времени задержки выход превращается в низкий уровень;

Pin 5,6 вместе: после включения питания, начальная мощность при включении и выходе после сброса низкого уровня, и при достижении установленного времени задержки, выход превращается в высокий уровень;

Когда мы поворачиваем потенциометр счетчика часов, временной диапазон сужается вниз. Когда мы поворачиваем часы, диапазон времени увеличивается.

Посылка содержание
100% Фирменная Новинка

(1 шт.);1s ~ 20h Регулируемый модуль таймера задержки для выключателя времени задержки и управления реле


Мы также можем продавать оптом, если вам нужно большое количество товара, пожалуйста, свяжитесь с нами :)
