4 осевой комплект ЧПУ Nema 17 56 5 oz in шаговый двигатель и TB6560 плата контроллера

Что в коробке?

• 4 × гибридный шаговый двигатель PrimoPal NEMA 17, MPN PHB42S40-402• 1 × Средний импульсный источник питания, MPN NES-200-24• 1 × 4 оси TB6560 Драйвер шагового двигателя (1.5A-3.0A) • 1 × DB25 1,5 м кабель «Папа-мама» • 6 × Проводные разъемы (предварительно установленные на плате)

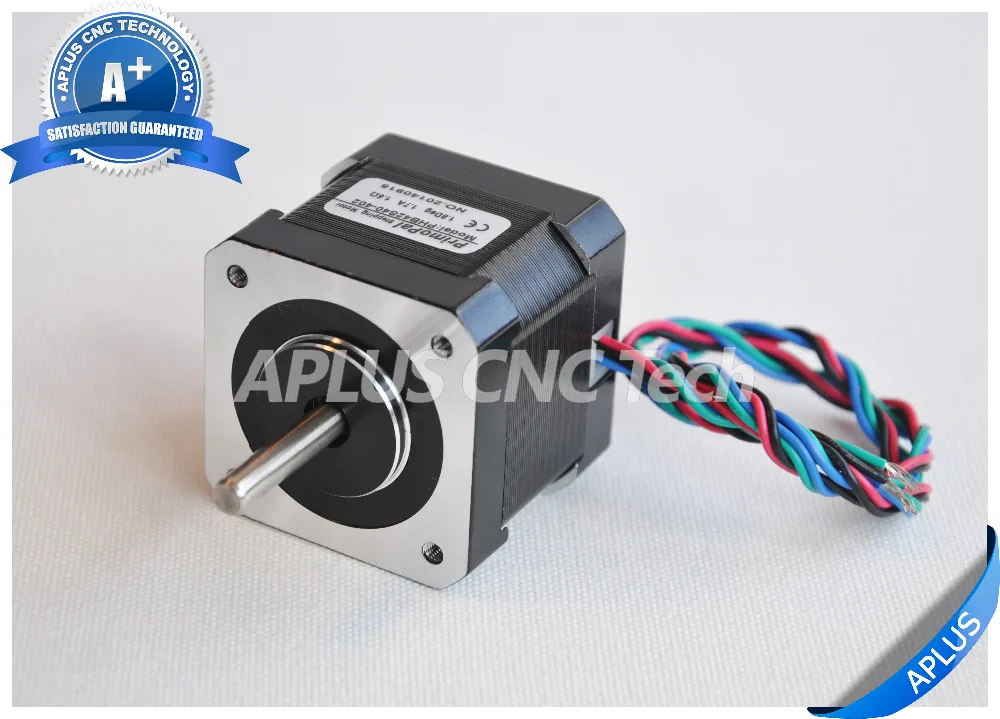

Шаговый двигательОписание Этот шаговый двигатель (MPN PHB42S40-402) поставляется одним из лучших поставщиков шагового двигателя в Китае (двигатель PrimoPal). Это двухполярный гибридный шаговый двигатель NEMA 17 с углом наклона 1,8 ° (200 шагов/оборот), изготовленный из высококачественной холоднокатаной меди и высокотемпературной магнитной стали. Номинальный ток составляет 1,7а на фазу, что позволяет удерживать крутящий момент 40Ncm (56,5 oz-in). Этот высокопроизводительный и высоконадежный двигатель прекращается с 4 проводами с летящим концом и легко подключается к контроллеру постоянного тока или привода измельчителя. Характеристики шагового двигателя• Электрические характеристики• Физические характеристики• Схема подключения

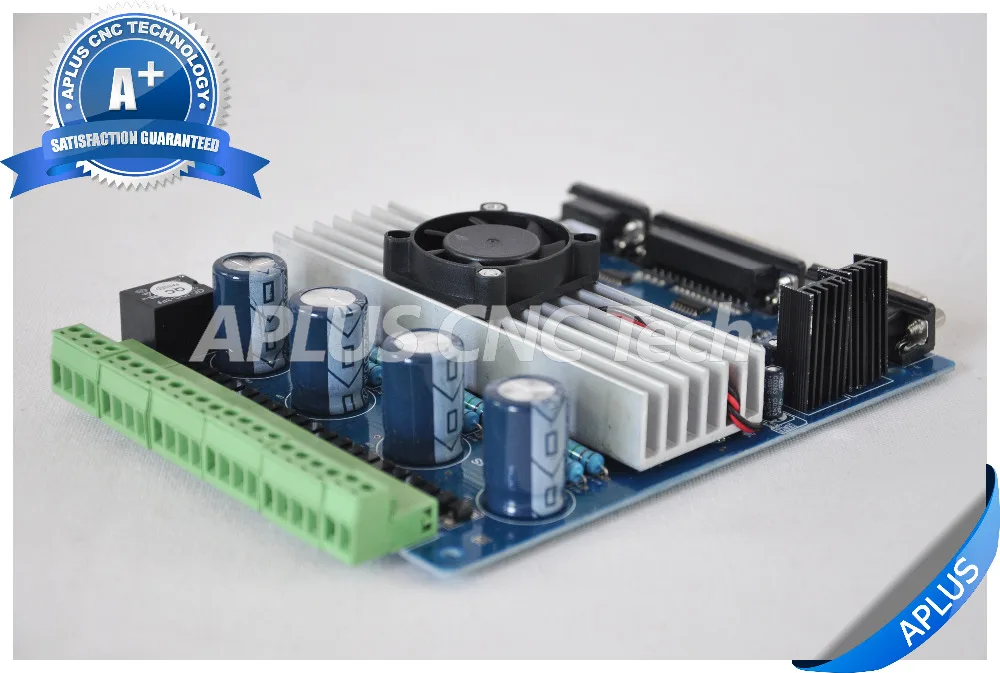

Плата шагового двигателя Описание контроллера

• Технические характеристики

• Особенности • Чип Toshiba TB6560AHQ-Высокая мощность, максимальный ток чипсет 3.5A!
• 1-1/16 микроступенчатая Настройка-более высокая точность и плавность работы, чем стандартный 1, 1/2 шаг.
• Регулируемые настройки тока привода 1.5A-3A для каждой оси-25%, 50%, 75%, 100% полного тока можно установить для различных шаговых двигателей.
* Внимание: Этот драйвер-версия 1.5A-3A, специально разработанная для шаговых двигателей с номинальным током от 1.5A до 3A.
Он не совместим с шаговыми двигателями с номинальным током ниже 1.5A или выше 3A.
• Защита от перегрузки, перегрузки по току и перегрева-полная защита вашего компьютера и периферийного оборудования.
• Переключение тока на плате-выходная мощность может быть установлена в соответствии с конкретными требованиями пользователя.
• Полная оптическая изоляция закрытого типа для защиты компьютера и оборудования пользователя.
• Релейный интерфейс шпинделя-выходы Макс. 36В 7,5а для шпиндельных моторов или насоса охлаждающей жидкости (только одно устройство может быть приведено в действие на этом выходе!).
• Интерфейс 4-канальных входов-используется для ограничения XYZ и аварийной остановки.
• Профессиональный дизайн-Двухступенчатая обработка сигнала с супер защитой от помех.
• Биполярный измельчитель с постоянным током с нерезонансной областью-управляет двигателями плавно через диапазон без эффекта ползучести.
• Управление четырьмя входами; позволяет устанавливать лимит, возникновение-стоп, выравнивание средней точки, выравнивание резака.
• Универсальная архитектура-поддерживает большинство параллельных программ MACH3, KCAM4 и т. Д.
* Для совместимости с другими программными средствами, пожалуйста, свяжитесь с нами.

•Настройки DIP



•Дополнительная информация• Источник питания постоянного тока 12-36 в (не входит в комплект, пожалуйста, свяжитесь с нами, если вам нужно!).
* Шаговый двигатель непосредственно получает питание от шагового драйвера, он не требует отдельного источника питания.
* Выбор напряжения:
12-16 V DC источник питания для Nema 17 шаговых двигателей
16-24 V DC источник питания для Nema 23 шагового двигателя
24-36 V DC источник питания для Nema 34 шагового двигателя
(Высокое напряжение сгорит чипы или шаговые двигатели!)
* Текущий выбор:
Выходной ток источника питания может быть рассчитан следующими выражениями:
Выходной ток = Номинальный ток ваших шаговых двигателей * Количество + 2A
(Например, если вы хотите управлять шаговыми двигателями 4 * 3A Nema 23, теоретически рекомендуется источник питания постоянного тока 24 V 14A, Но более высокая мощность, такая как 24В 16А, также будет хорошей. Если вы не уверены в выборе источника питания, пожалуйста, свяжитесь с нами для получения помощи)
• Выходная мощность 12 В должна быть применена к вентилятору радиатора 12 В.
• Выход драйвера совместим с 2 или 4 фазами, 4,6 или 8 свинцовыми шаговыми двигателями, макс. 3 А.
• Подходит для однополярных или биполярных шаговых двигателей.
• Скорость вращения шпинделя регулируется параллельным интерфейсом в зависимости от напряжения питания.   *Примечание:Пожалуйста, отключите питание перед подключением или отключите разъемы, чтобы избежать сжигания платы.

•Схема подключения



*Примечание:Эти внешние инструменты на следующем рисунке предназначены только для выставки, не представляя этот товар.





Описание источника питанияЭтот импульсный источник питания (MPN NES-200-24) поставляется одним из ведущих в мире поставщиков электропитания (Mean Well).   Ключевые особенности:• Диапазон входного сигнала переменного тока выбирается переключателем
• Защита: от короткого замыкания/перегрузки/перенапряжения/перегрева
• Охлаждение путем свободной конвекции воздуха
• Выдерживает 300 В переменного тока импульсный вход в течение 5 секунд
• Встроенная схема ограничения постоянного тока
• Светодиодный индикатор для включения питания
• Фиксированная частота переключения на 90 кГц
• 100% испытание на полную нагрузку
• Низкая стоимость, высокая надежность
• Гарантия 2 года     Характеристики источника питания   •Механический рисунок
