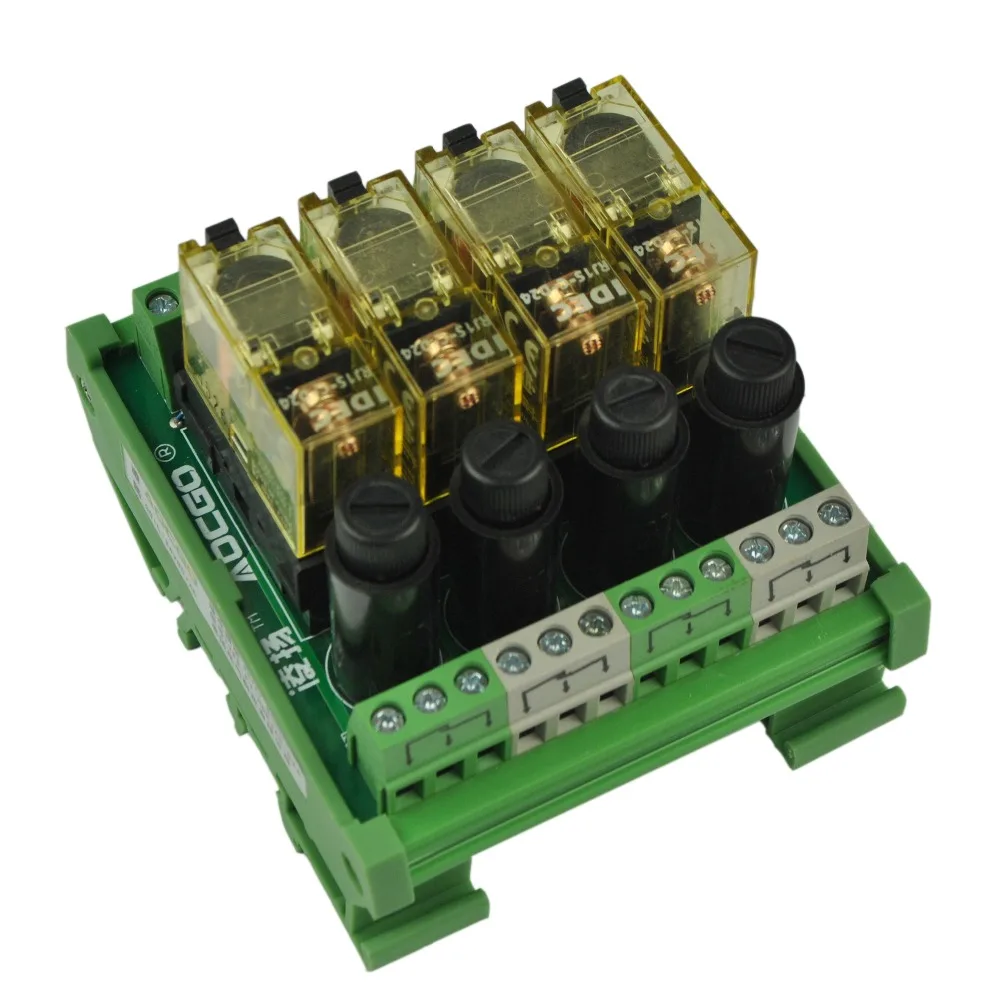

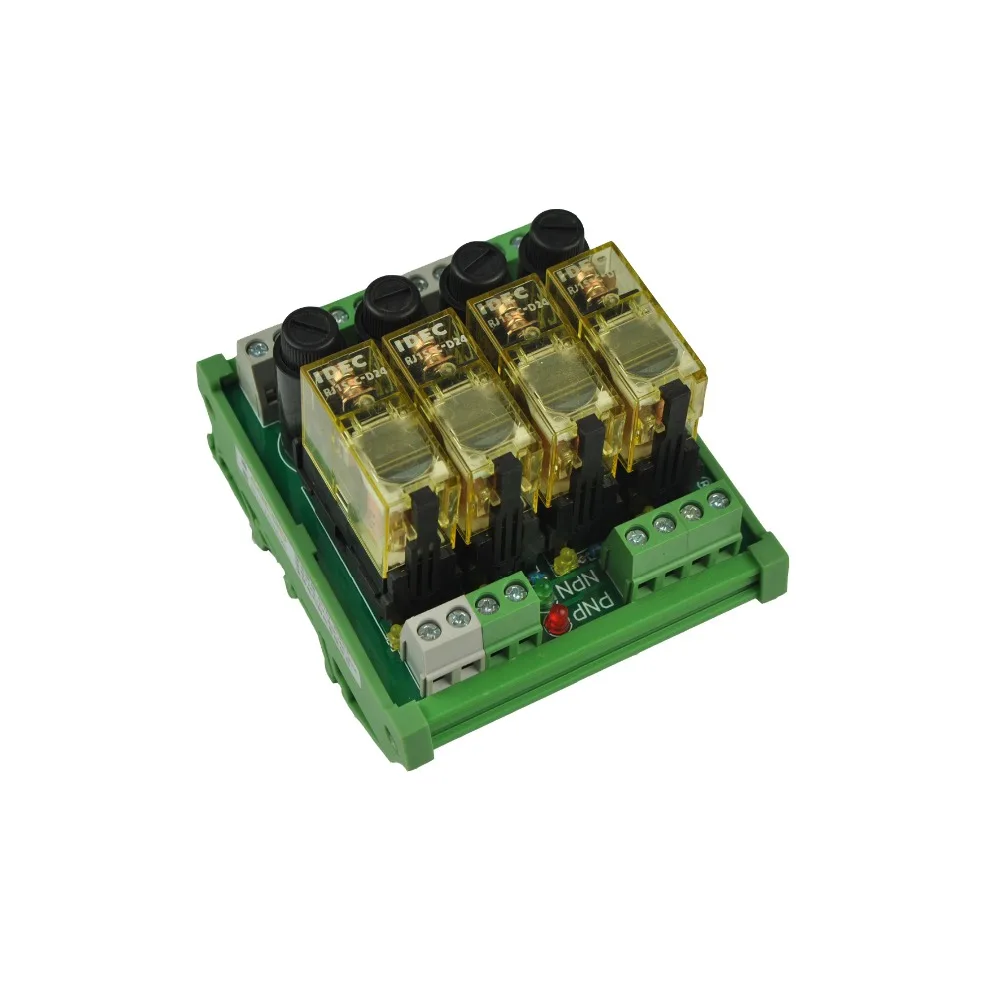

4 канальное крепление SPDT DIN Rail IDEC RJ1S с интерфейсом для плавкого предохранителя|din

4 канальное крепление SPDT DIN Rail IDEC RJ1S с интерфейсом для плавкого предохранителя|din

Особенности:

1.Модули реле интерфейса din-рейки 2/4/6/8/10/12/16 каналов опционально;

2.Buit-in IDEC тонкий силовой релейный RJ1S-C сертифицирован UL,CSA,VDE,CE и RoHS;

3. Защита от перегрузки 8А (Размер предохранителя является дополнительным)

4.Переключение тока до 8А на 250В переменного тока или 30В постоянного тока;

5.Входные соединения винтовым клеммным блоком. NPN и PNP могут быть взаимозаменяемыми,

AC и DC могут быть совместимы;

6.Светодиодный индикатор состояния реле, защита от перенапряжения и защита от перенапряжения

При условииДля каждого релейного канала;

7.Din-рейка монтируемая для ширины TS15/28/35

Код для заказа:

Релейный модуль измерения:

Реле Кол-во

Размер (мм)

N.W.(g)

2

40*85*70

120 г

4

70*85*70

215 г

6

100*85*70

300 г

8

130*85*70

420 г

10

160*85*70

520 г

12

190*85*70

565 г

16

250*85*70

750 г

Применение:

Релейные модули предназначены для усиления тока и защиты изоляции выходных нагрузок.

Применимо к PLC,Микропроцессорные системы и реле времени и т. Д., усиление управляющего тока

Выходов, для защиты ключевого контроляСистемы не уничтожаются.

Срок производства тиража:

Вход Управление Напряжение

Номинальный DC ± 20% & AC ± 10%

Реле крепления

Вставные

Номинальный ток холостого хода

8A 250VAC/30VDC

Максимальный пусковой ток

8A

Катушка Мощность

Около 0,53 W

Время работы (при нормальном напряжении)

≤ 15 мс

Время выпуска (при нормальном напряжении)

≤ 10 мс

Вход/Выход соединения

Винтовой терминальный блок

Диапазон провода

0,2 ~ 2.5mm2

Зачистки Длина

6-7 мм

DIN Rail монтируемый

15/28/35 мм

Мощность на канал

Схема подключения:
