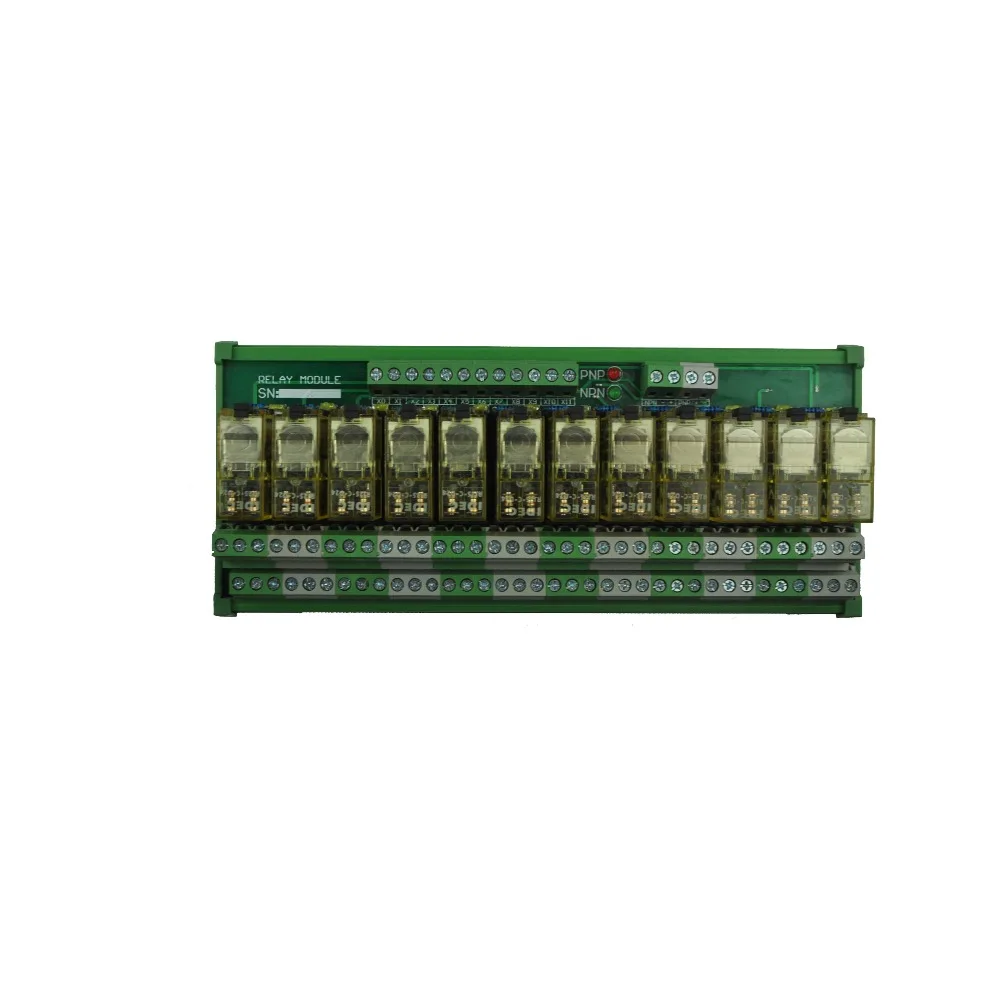

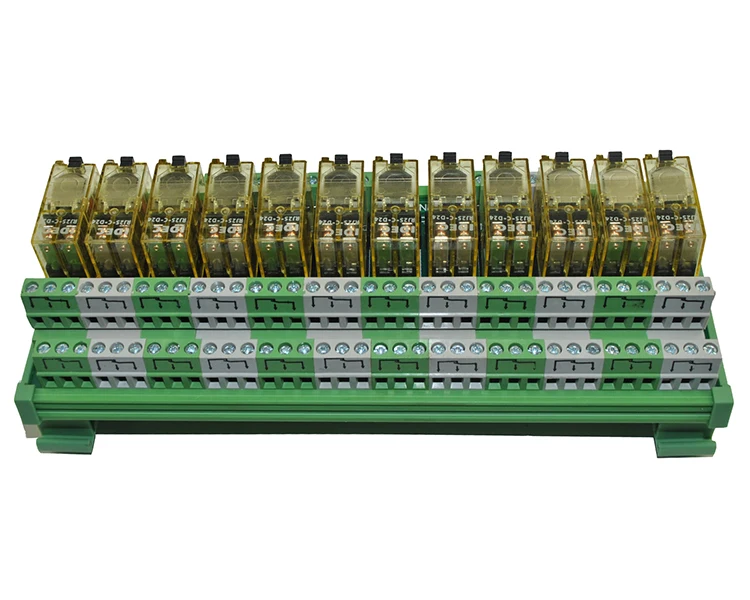

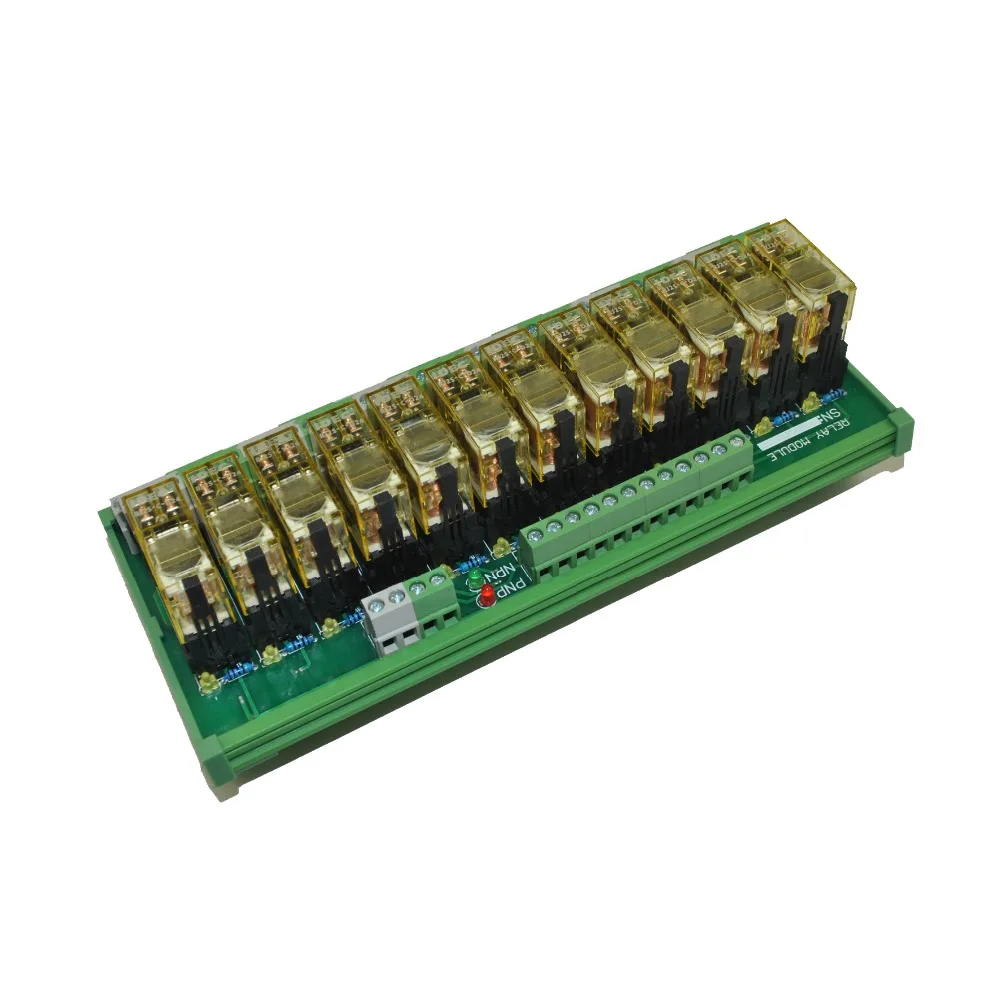

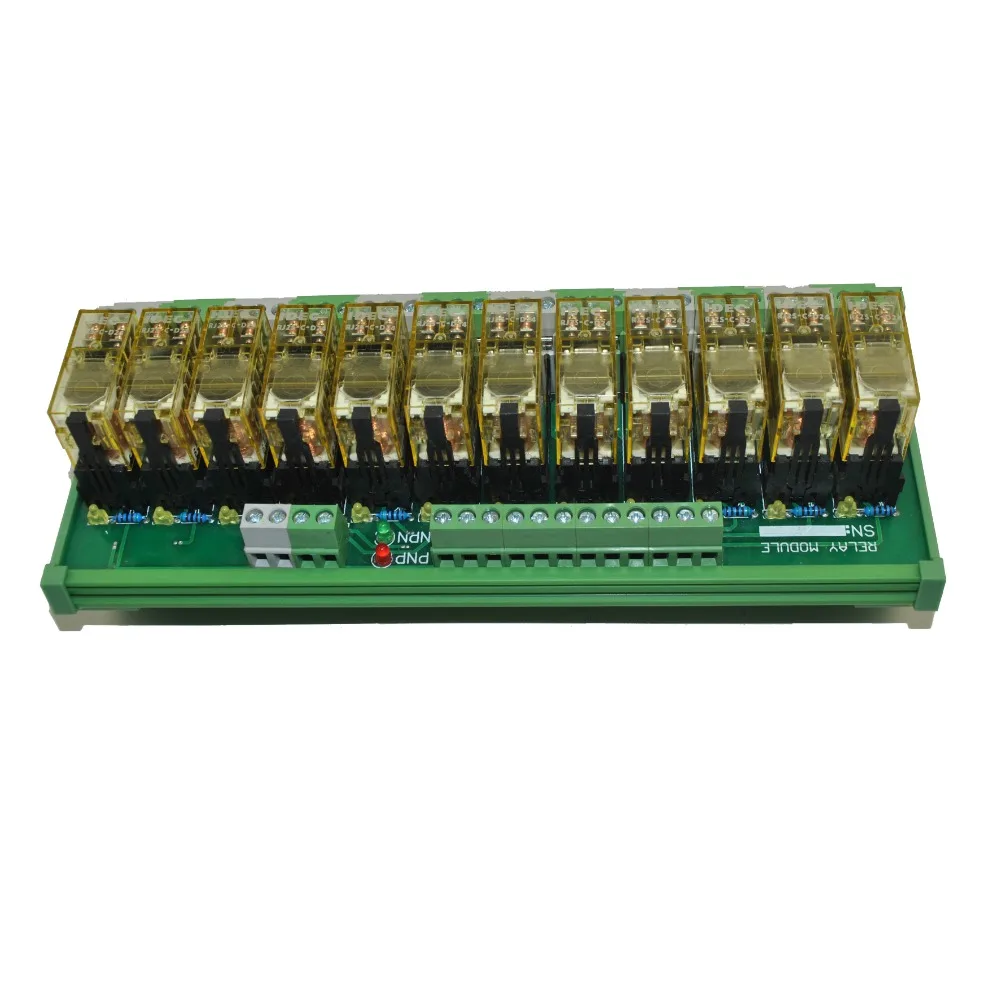

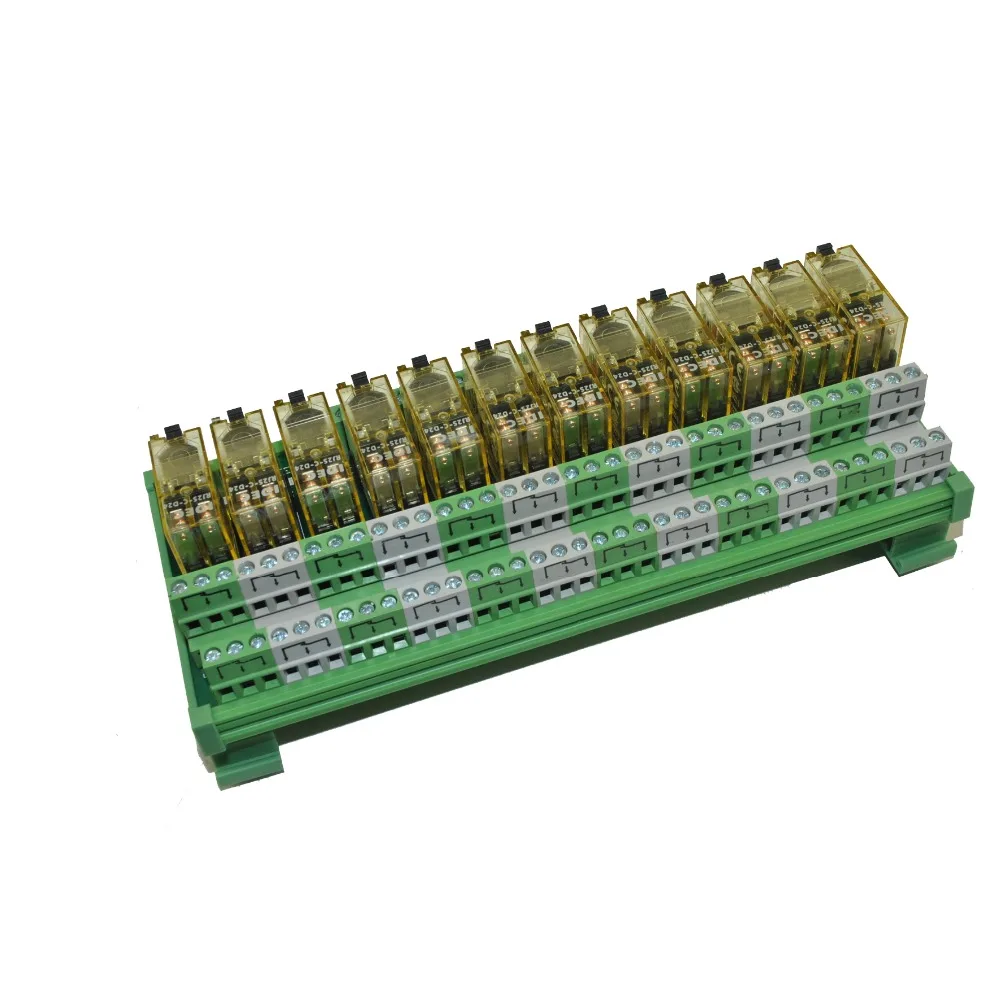

12 канальный DPDT DIN рейку крепление IDEC RJ2S 24V интерфейсный релейный модуль|interface relay|din

12 канальный DPDT DIN рейку крепление IDEC RJ2S 24V интерфейсный релейный модуль|interface relay|din

Особенности:

1.Модули реле интерфейса din-рейки 1/2/4/6/8/10/12/14/16 каналов опционально;

2. Buit-in IDEC тонкий силовой релейный RJ1S-C сертифицирован UL, CSA, VDE, CE и RoHS

3. Переключение тока до 8А на 250В переменного тока или 30В постоянного тока;

4. Входные соединения винтовым клеммным блоком. NPN и PNP могут быть взаимозаменяемыми,

AC и DC могут быть совместимы;

5. Светодиодный индикатор состояния реле, защита от перенапряжения и защита от перенапряжения

Для каждого релейного канала;

6. Din-рейка монтируемая для ширины TS15/28/35

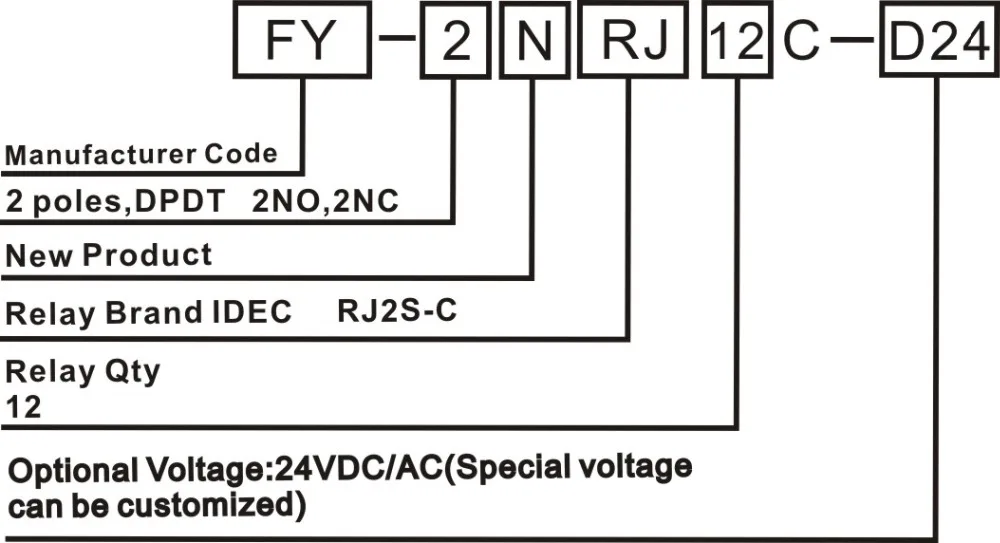

Код заказа:

Размер релейного модуля:

Количество реле

Размер (мм)

N. W. (g)

2

40*85*70

120 г

4

70*85*70

205 г

6

100*85*70

295 г

8

130*85*70

375 г

10

160*85*70

470 г

12

190*85*70

560 г

14

220*85*70

650 г

16

250*85*70

735 г

Применение:

Релейные модули предназначены для усиления тока и защиты изоляции выходной нагрузки. Применимо к PLC,

Микропроцессорные системы и реле времени и т. Д., усиливающие контрольный ток выходов, для защиты ключевого управления

Системы не уничтожаются.

Дата:

Входное рабочее напряжение

Номинальный DC ± 20% & AC ± 10%

Реле крепления

Подключаемый

Номинальный ток нагрузки

8A 250VAC/30VDC

Максимальный пусковой ток

8а

Мощность катушки

Прибл. 0,53 Вт

Время работы (при нормальном напряжении)

≤ 15 мс

Время выпуска (при нормальном напряжении)

≤ 10 мс

Входные/Выходные соединения

Винтовой клеммный блок

Диапазон проводов

0,2 ~ 2,5 мм2

Длина зачистки

6-7 мм

Монтируемая din-рейка

15/28/35 мм

Мощность на канал

Схема проводки:
