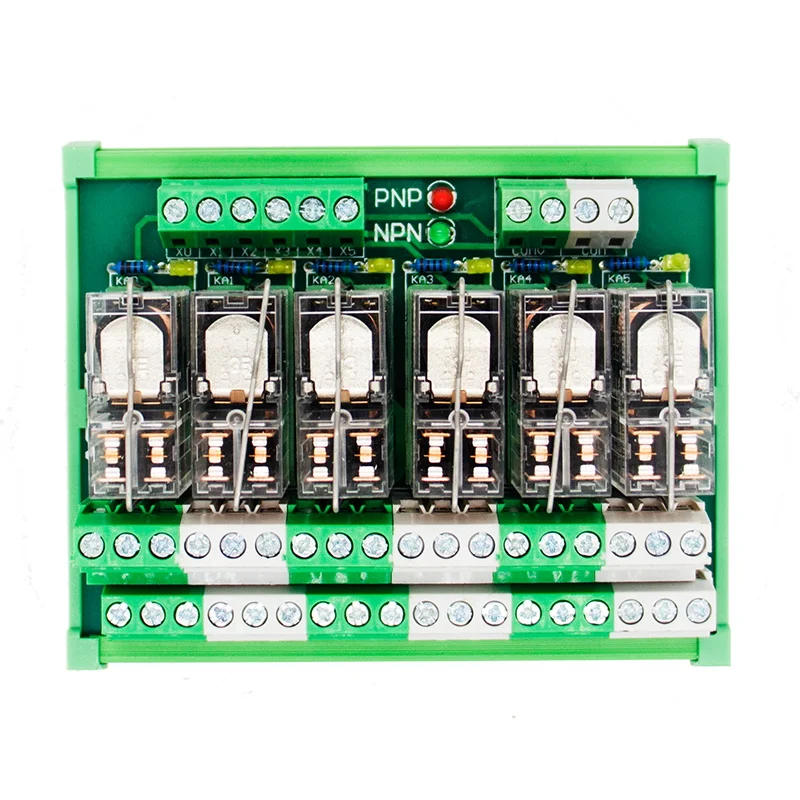

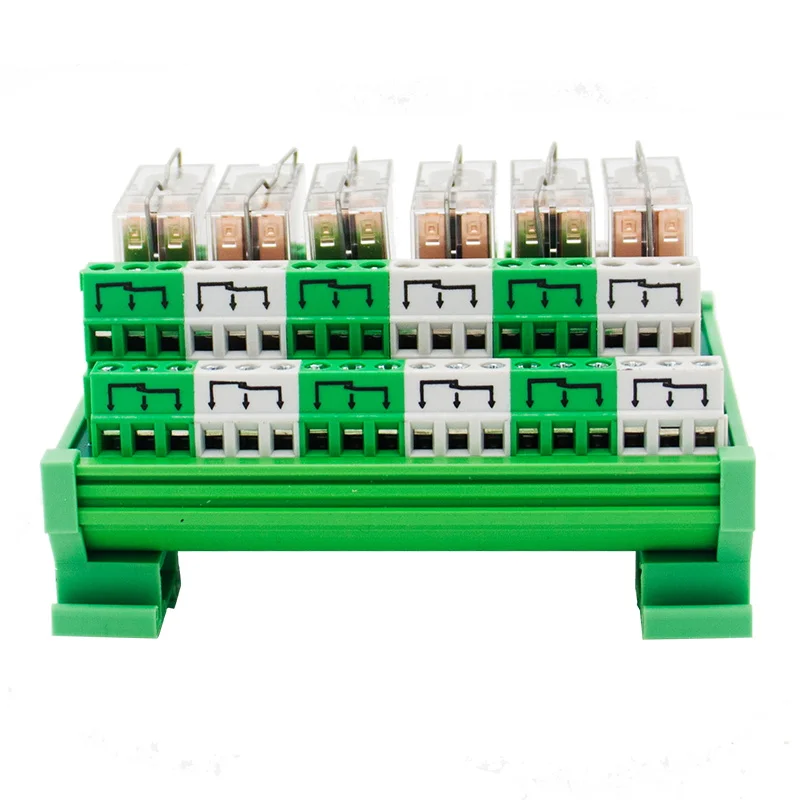

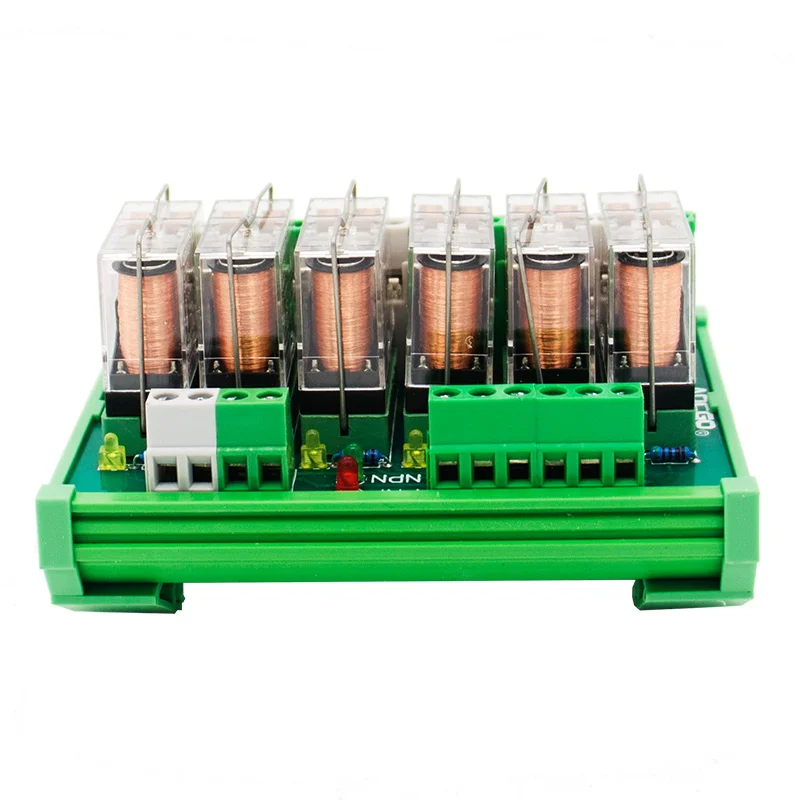

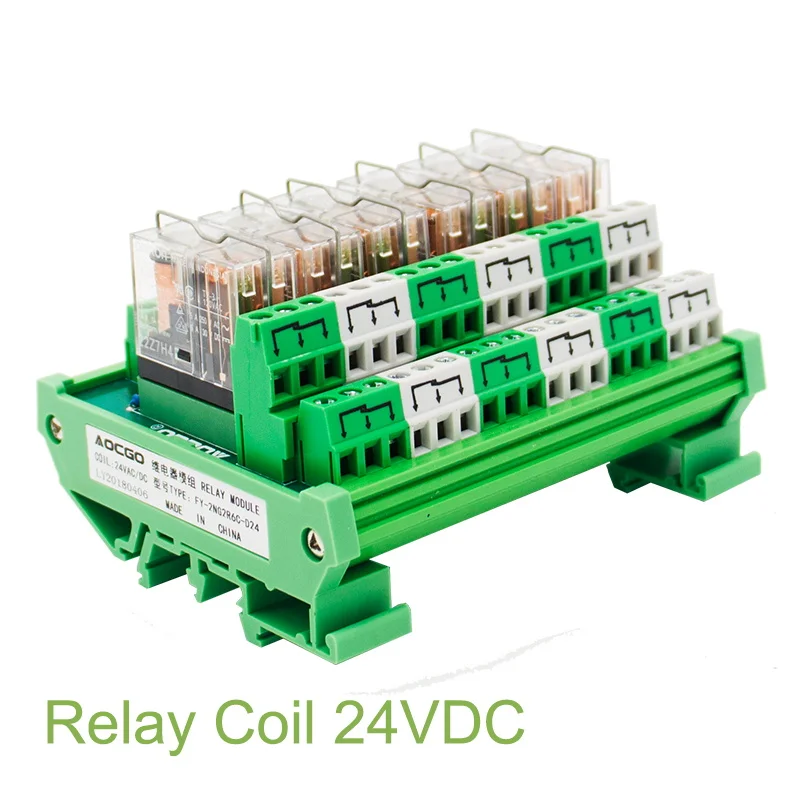

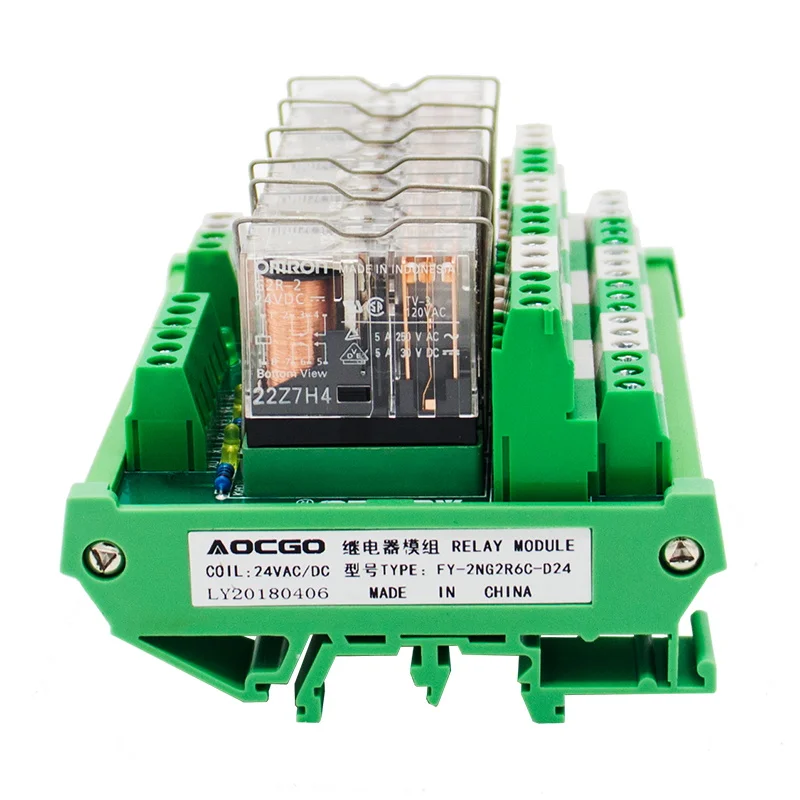

6-канальный релейный модуль OMRON DPDT G2R-2 DIN Rail Mount | Обустройство дома

6-канальный релейный модуль OMRON DPDT G2R-2 DIN Rail Mount | Обустройство дома

Особенности:

1. DIN Rail реле интерфейса модули 1/2/4/6/8/10/12/14/16 каналов дополнительно;

2. Buit-in OMRON Реле G2R-1 сертифицировано VDE,UL,CSA,SEV,SEMKO;

3. Переключение тока до 5А на 250VAC или 30VDC;

4. Входные соединения винтовым клеммным блоком. NPN и PNP могут быть взаимозаменяемыми,

AC и DC могут быть совместимы;

5. Светодиодный индикатор состояния реле, защита от перенапряжения и защита от перенапряжения

При условииДля каждого релейного канала;

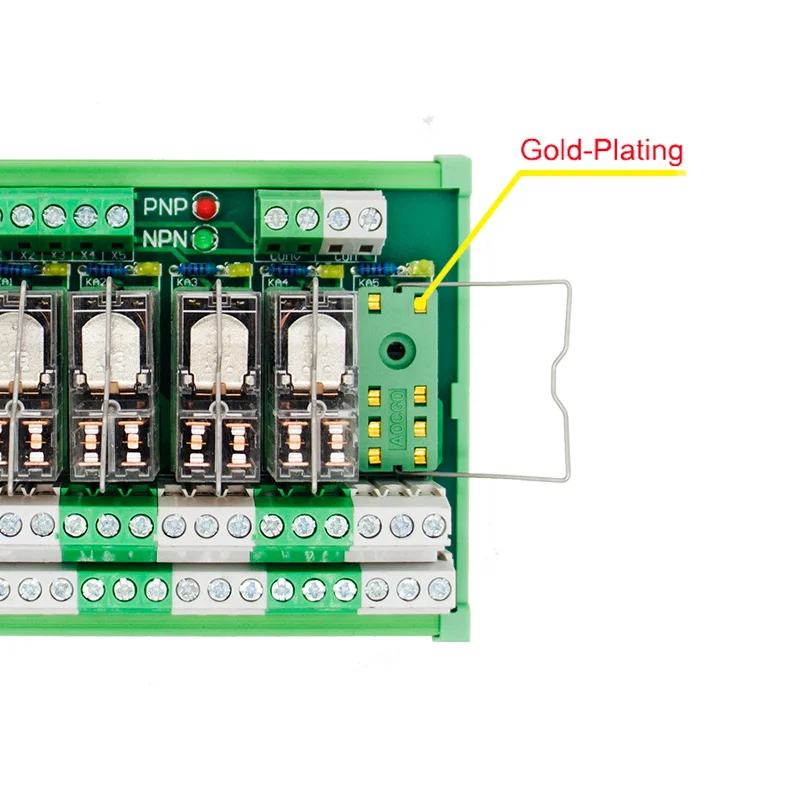

6. Релейные штифты для разъема покрыты золотом, что делает контакт более надежным и стабильным;

7. Din-рейка монтируемая для ширины TS15/28/35

Код для заказа:

Релейный модуль измерения:

Реле Кол-во

Размер (мм)

N.W.(g)

1

18*85*70

55 г

2

40*85*70

115 г

4

70*85*70

200 г

6

100*85*70

285 г

8

130*85*70

365 г

10

160*85*70

450 г

12

190*85*70

540 г

14

220*85*70

630 г

16

250*85*70

715 г

Применение:

Релейные модули предназначены для усиления тока и защиты изоляции выходных нагрузок.

Применимо к PLC,Микропроцессорные системы и реле времени и т. Д., усиление управляющего тока

Выходов, для защиты ключевого контроляСистемы не уничтожаются.

Срок производства тиража:

Вход Управление Напряжение

Номинальный DC ± 20% & AC ± 10%

Реле крепления

Вставные

Номинальный ток холостого хода

5A 250VAC/30VDC

Максимальный пусковой ток

5A

Катушка Мощность

Около 0,53 W

Время работы (при нормальном напряжении)

≤ 15 мс

Время выпуска (при нормальном напряжении)

≤ 10 мс

Вход/Выход соединения

Винтовой терминальный блок

Диапазон провода

0,2 ~ 2.5mm2

Зачистки Длина

6-7 мм

DIN Rail монтируемый

15/28/35 мм

Мощность на канал

Схема подключения:
