НовинкаSDI в HD DVI VGA CVBSНовинкаКонвертер SDI для всех ScalerКомпозитные преобразователи SDI-HDMI DVI VGA позволяют отображать сигналы SD HD и 3G-SDI на HD/DVI/VGA/Composite

Конвертер SDI для всех Scaler

Введение

Преобразователь SDI для всех Scaler позволяет отображать сигналы SD, HD и 3G-SDI на дисплее HD/DVI/VGA/Composite port. Это означает, что теперь профессионалам легче распределять и увеличивать свой SDI сигнал, предоставляя возможность отображения работы на этом дисплее. Кроме того, благодаря аудиовыходам L/R пользователи могут выводить аналоговые Аудиоформаты, в то время как циклический дизайн 3G-SDI приносит пользу пользователям, позволяя им одновременно показывать содержимое как на SDI, так и на HD/DVI/VGA/композитном порте отображает.

1. Особенности

Поддерживает SD-SDI, HD-SDI и входные сигналы 3G-SDI с автоматическим обнаружением;

Поддерживает выход HD/DVI/VGA/Composite и SDI (bypass) одновременно;

SDI Интерфейс работает на битрейтах 2,970 Гбит/с, 2,970/1,001 Гбит/с,
1,485 Гбит/с, 1,485/1,001 Гбит/с и 270 МБ/с.;

Поддерживает Входное/выходное расстояние SDI до 100 метров (3G-SDI), 200
Метров (HD-SDI), или 300 метров (SD-SDI);

Масштабируйте любой сигнал SDI в HD/DVI/VGA/композит:
1. HD/DVI/VGA Тайминги: 1280x720,1920x1080,1024x768,1920x1200;
2. Композитный Формат: PAL,NTSC;

Поддерживает режимы ввода SDI:
1. SD-SDI (SMPTE 259M-C, по битрейту 270 мбит/с)
2. HD-SDI (SMPTE 292M, битрейт 1,485 Гбит/с и 1,485/1,001 Гбит/с)
3. 3G-SDI (SMPTE 424M/425M-AB, по битрейту 2,970 Гбит/с и
2,970/1,001 Гбит/с)

Поддерживает выход сигнала черного экрана;

Выравнивание и повторное замыкание петли;

Альтернативный аудиовыход в аналоговый 2CH;

2. Посылка

SDI на все скалер конвертер 1 шт

12V/2.5A DC адаптер питания 1 шт

Руководство по эксплуатации 1 шт.

3. Спецификация

SMPTE стандарт 425M уровень A & B, 424M, 292M, 259M-C
Скорость передачи SDI 2,970 Гбит/с, 2,970/1,001 Гбит/с, 1,485 Гбит/с,
1,485/1,001 Гбит/с и 270 мбит/с
Входной порт 1 × BNC (SD/HD/3G-SDI)
Выходной порт 1 × BNC (SD/HD/3G-SDI bypass),

1 × HD (разъем типа A),

1 × DVI с аудио

1x VGA с аудио
1 × композит с R/L
ОУР ЗАЩИТА человеческого тела Модель:
± 8кв (воздушный зазор)
± 4кВ (контактный разряд)
SDI кабель расстояние 3G до 100 м (BELDEN 1694A кабель)
HD до 200 м (кабель BELDEN 1694A)
SD до 300 м (кабель BELDEN 1694A)
Размеры 110 мм (Ш) × 288 мм (Д) × 32 мм (В)
Вес 750 г
Металлический материал шасси
Рабочая температура 0 C ~ 40 C/32 F ~ 104 F
Температура хранения-20 C ~ 60 C/-4 F ~ 140 F
Относительная влажность 20 ~ 90% относительной влажности (без конденсации)
Потребляемая мощность 5 Вт

4. Эксплуатация и удаление

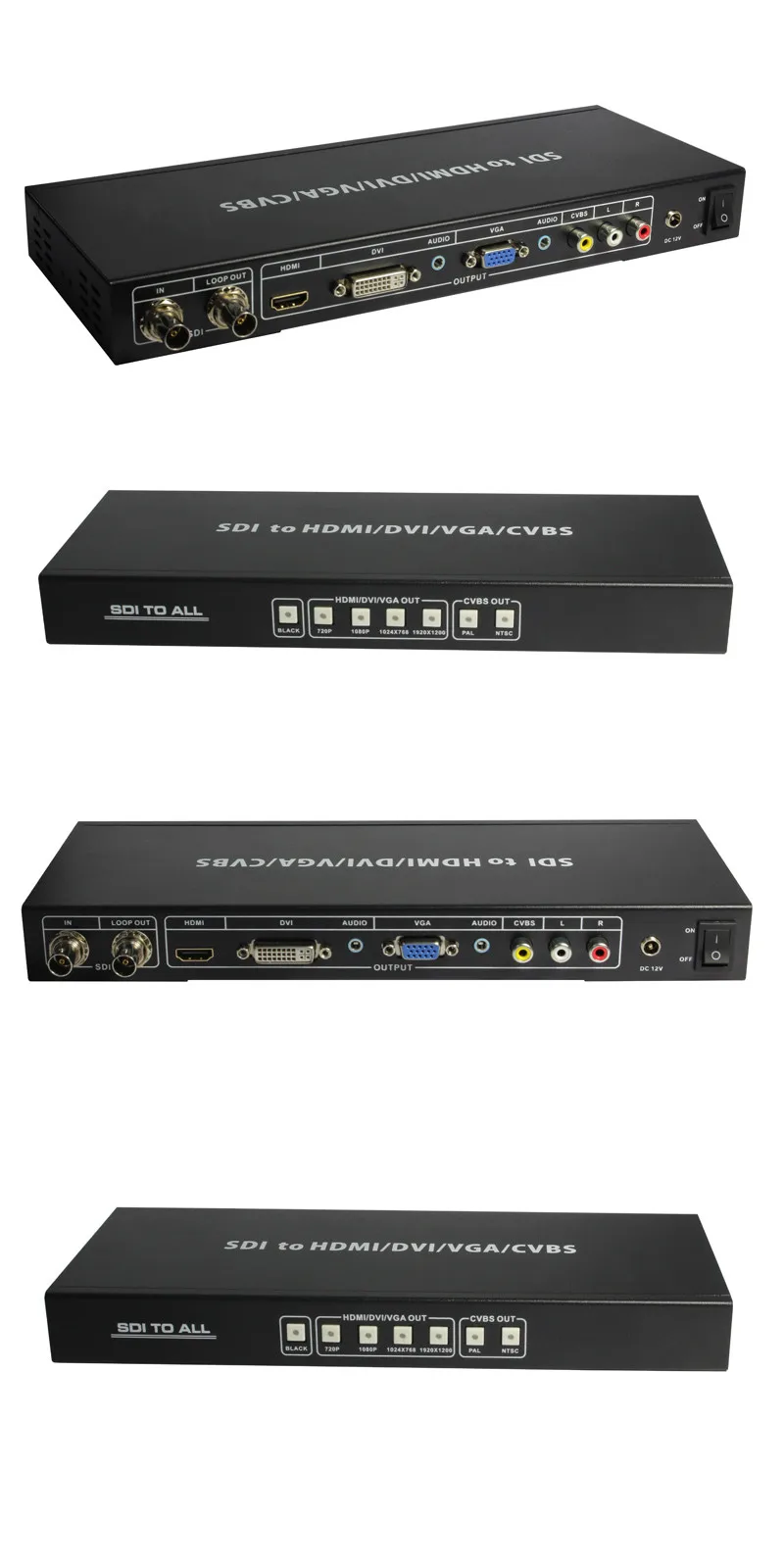

5,1 Передняя панель

Черная кнопка: Нажмите эту кнопку, чтобы отобразить черный экран на дисплее HD/DVI/VGA/Composite port.

Кнопка выхода HD/DVI/VGA: нажмите эти кнопки, чтобы выбрать разрешение порта HD/DVI/VGA.

Кнопка CVBS OUT: нажмите эти кнопки, чтобы выбрать формат композитного выходного порта.

5,2 задняя панель

SDI IN: Подключите к выходу SDI устройства источника SDI. Принимает sd-сигналы, HD или 3G SDI.

SDI LOOP OUT: обеспечивает выход сигнала SDI для подключения к дисплею SDI.

Выход: это разъем, где вы подключаете HD/DVI/VGA/композитный порт дисплея с кабелем для ввода источника дисплея.

12 В постоянного тока: подключите блок питания 12 В постоянного тока и подключите адаптер к розетке переменного тока.

ВКЛ/ВЫКЛ: вкл/выкл

6. Схема подключения
