Набор контроллеров с ЧПУ для резки упаковки токарного станка сварки кормления

Набор контроллеров с ЧПУ для резки упаковки токарного станка сварки кормления

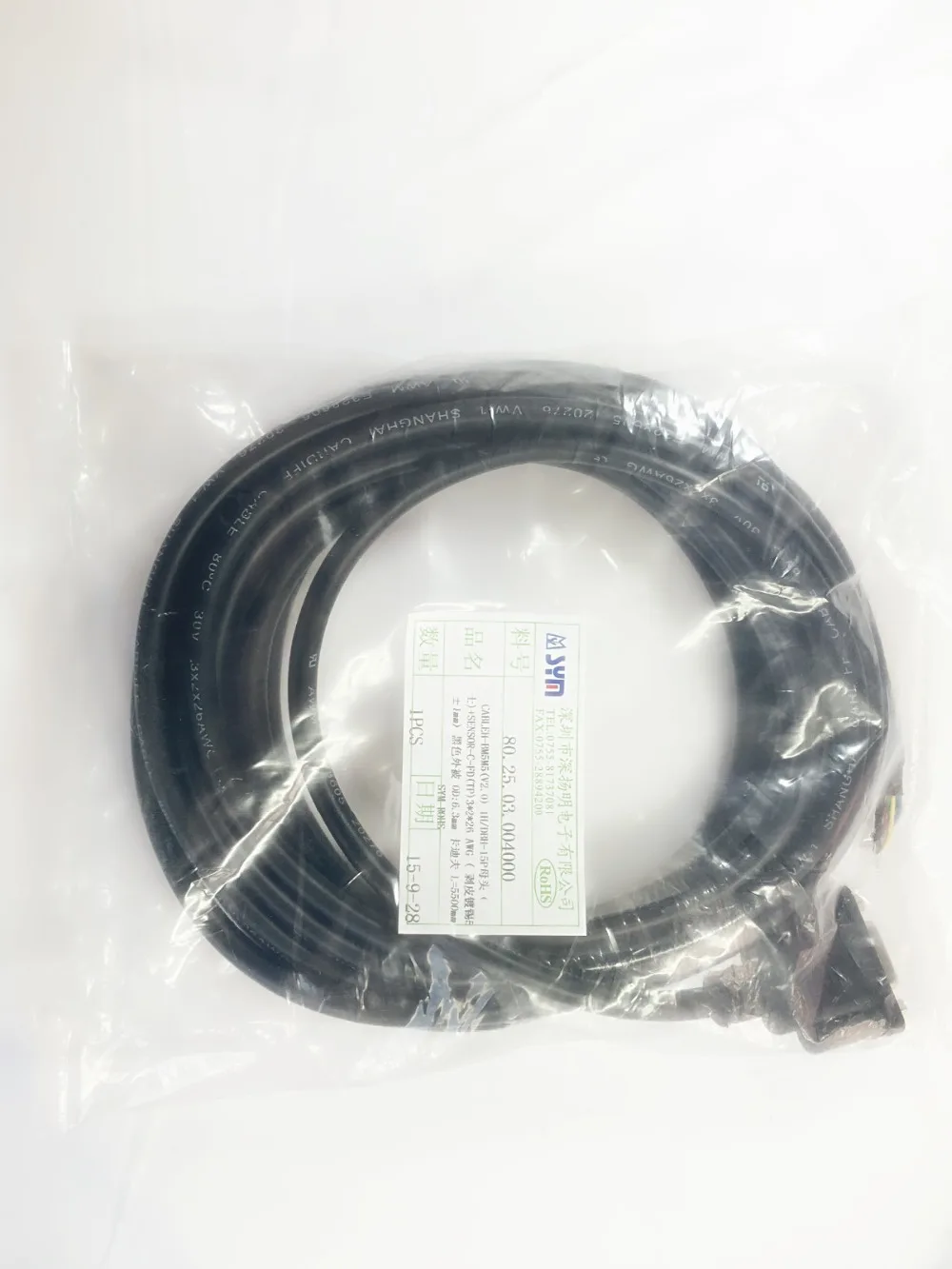

Этот набор включает в себя один код G контроллер TC5510H, один замкнутый шлейф легко сервопривод HBS86H и легко Серводвигатель 86HBM80-01-1000, так же, как 5 метров кодирующего устройства.

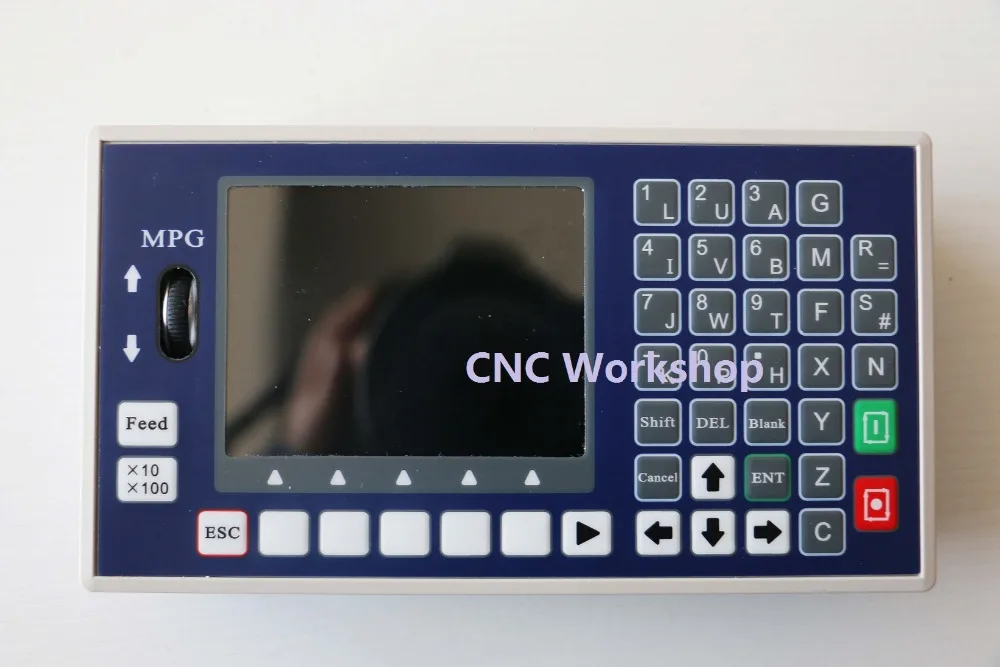

Контроллер введение

TC5510H-это обновленная версия TC55. Он может контролировать 1 Ось подачи, 1 аналоговый шпиндель. Он оснащен 16 входными портами и 8 выходными портами, поддерживая Импорт файлов кода G с USB-накопителя.

Минимальный блок данных 0,001 мм

Максимальный размер данных ± 99999,999 мм

Максимальная скорость: 9000 мм/мин (пульс 0,001 мм)

Максимальная частота импульсного выхода 400 кГц

Ось 1-2 (X,Y)

Линейная интерполяция и круговая интерполяция.

Электрическая шестерня: числитель: 1-99999 знаменатель: 1-99999

USB: импорт программы и загрузки изображения

Изолированный порт ввода/вывода

Максимальная линия программы: 1000

Максимальная программа: 99

RAM: 128M

Внешняя ручная работа: двигатель по часовой стрелке и против часовой стрелки, запуск, пауза, оповещение и остановка

Код G и код M

Один панель MPG

3,5 дюймов Цвет ЖК-дисплей, пикселей 320*240

Аналоговый шпиндель выход: один 0-10 в аналоговый шпиндель

Поддержка сервопривода и шагового двигателя

Поддержка Метрической системы, круглая, деление, степень, дюйм и т. Д.

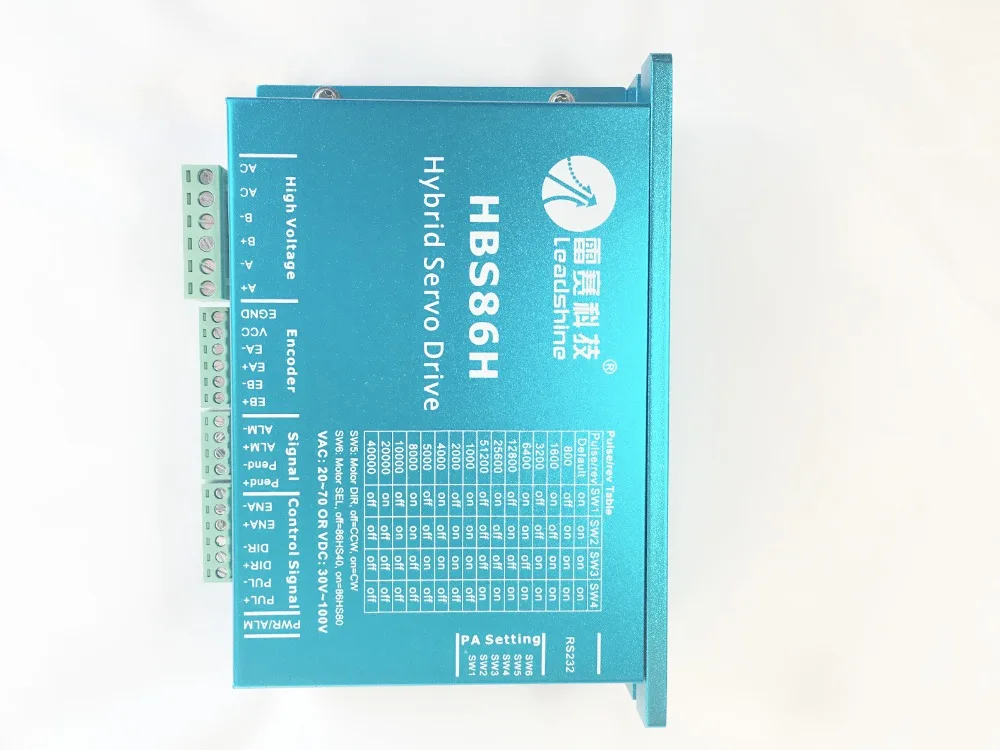

Драйвер введение

HBS86H основан на десятилетнем научно-исследовательском и опытном опыте Leadshine, это успешная разработка инновационных простых серводвигателей.

Использование новейших чипов DSP иЗамкнутому циклуТехнология управления, этот драйвер полностью преодолевает проблемы с шаговым двигателем с открытой петлей, значительно улучшает скорость двигателя, снижает вибрацию двигателя, улучшает скорость и точность обработки, И снижает энергопотребление машины. Когда двигатель постоянно перегружен, драйвер своевременно Выводит сигнал тревоги с такой же надежностью сервопривода переменного или постоянного тока.

Адаптивные размеры крепления двигателя HBS86H полностью совместимы с шаговыми двигателями NEMA 17,23. Стоимость его только соответствующий для того, чтобы половина переменного или постоянного тока переменного тока системы.

Драйвер Особенности

Входное напряжение 30-100 В постоянного тока, пиковый выходной ток до 8 А. СTandard 1000 линейный кодировщик, поддержка векторного управления замкнутым контуром, фундаментальное решение традиционной проблемы шагового двигателя с шагом потери;

Скорость двигателя до 3000 об/мин;

Использование передовой технологии контроля тока, может значительно улучшить характеристики двигателя для ускорения, продлить срок службы машин;

6 настроек дип-переключателя, самый большой до 51200 микро-шаг

Привод конфигурации перегрузки сигнала выхода, улучшить качество работы системы;

Поддержка протокола связи RS232, сильная функция отладки, использование программного обеспечения ProTuner для завершения параметров, онлайн-мониторинга и других функций.

Плавное движение двигателя и низкий уровень шума двигателя

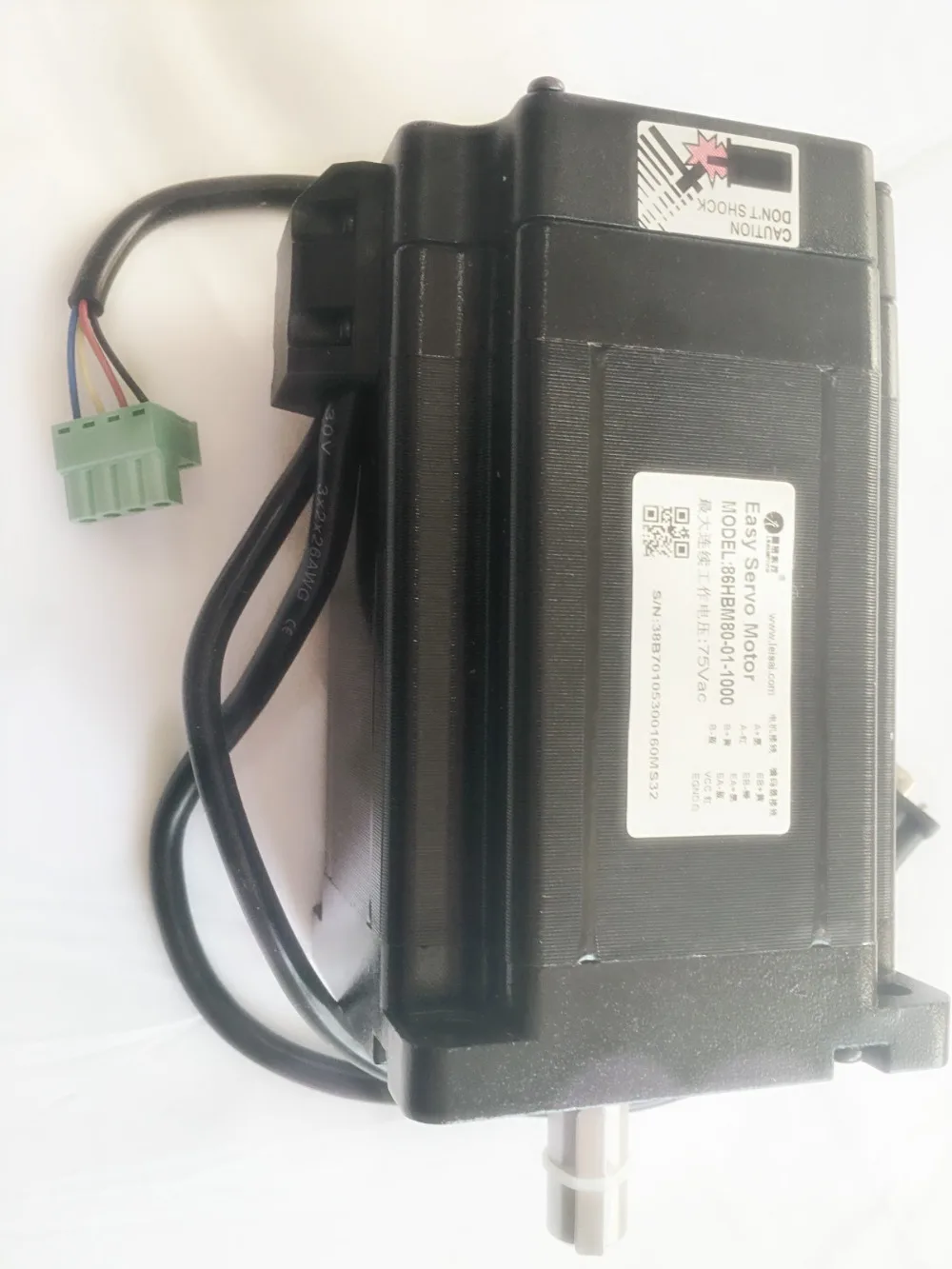

Двигатель Особенности

Угол поворота: 1,8 градусов

Удерживающий крутящий момент: 8 Н. М

Фазовый ток: 6А

Кодировщик: 1000 линий/оборотов.

Вес: 4 кг

Скорость вращения: 3000

Приложений

Для различных малых и средних автоматических устройств и инструментов, таких как: гравировальный станок, машина для зачистки, маркировочная машина, автомат для резки, лазерные машины, плоттеры, медицинское оборудование, станки, автоматическое сборочное оборудование, оборудование для электронной обработки. В ожиданиях пользователей низкий уровень шума, высокая скорость приложений устройства особенно хороший эффект.
