Набор ЧПУ станка шаговый двигатель 4Нм CNC контроллер для резака токарного сварки

Набор ЧПУ станка шаговый двигатель 4Нм CNC контроллер для резака токарного сварки

Этот комплект включает в себя один код контроллер TC5510H, Один закрытый Петля легко сервопривод HBS86H и один легко Серводвигатель 86HBM40-01-1000, Как хорошо 5 м кабель датчика.

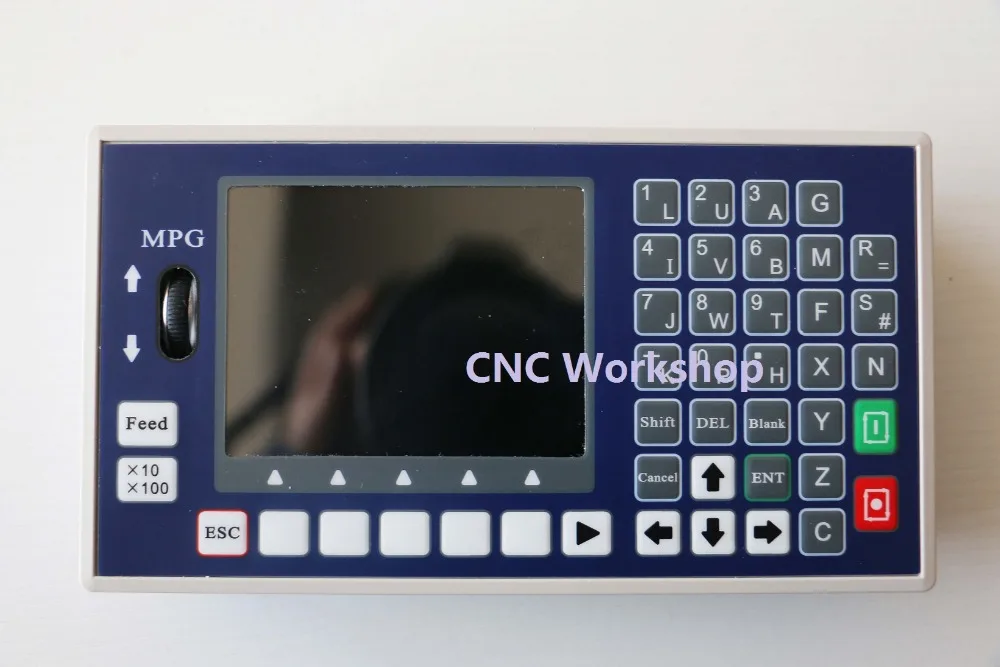

Введение

TC5510H это обновление версии из TC55. Он может контролировать 1 кормит оси, 1 аналоговых шпинделя. Он оснащен 16 вход и 8 выход порт, поддержка импорт G код файлы с USB палку.

Минимальный блок данных 0.001 мм

Максимальная Размер ± 99999.999 мм

Максимальная скорость: 9000/мин (пульс 0.001 мм)

Максимальный импульсный выходной частоты 400 кГц

Оси 1-2 (x, y)

Линейная интерполяция и круговой интерполяции.

Электрический: numerator: 1-99999 знаменатель: 1-99999

Usb: импорт программы и загрузки изображения

Изолированные i/o порт

Максимальная программы линии: 1000

Максимальная программы: 99

Оперативная память: 128 М

Внешний ручное управление: двигателя по часовой стрелке и против часовой стрелки спиннинг, пуск, пауза, оповещения и остановить

G код и код м

Одной панели MPG

3.5 дюймов цветной жк-дисплей, пикселей 320*240

Аналоговый шпиндель выходная: 0-10 В аналоговый шпинделя

Поддержка как серво и шагового двигателя

Поддержка Метрическая система, круглые, разделение, градусов, и др.

Драйвер введение

HBS86H основывается на десять лет исследований и развития опыт Leadshine, Это Успешное развитие инновационных простой Servo флэш-накопитель продукты.

С использованием новейших DSP чип и замкнутый цикл технологии управления, Этот драйвер полностью преодолеть открытой цикл шагового двигателя шаг-потери проблемы, При этом Значительно улучшает двигателя скорость, Уменьшает лихорадка вибрации двигателя, Улучшает скорость и точность обработки, Машины и снижает потребление энергии. Когда двигатель постоянно перегружен, Водитель выход сигнала тревоги в время, С же надежность переменного или постоянного тока системы сервопривода.

HBS86H адаптивной моторного присоединительные размеры полностью совместимы с NEMA 17,23 шаговых двигателей. Стоимость это только эквивалент до половины переменного или постоянного тока системы сервопривода.

Функции драйвера

Входное напряжение 30-100VDC, пиковый выходной ток до 8а. S Противовирусной 1000 Encoder, Поддержка вектор управления по токовому сигналу, Фундаментальные решение традиционный шагового двигателя шаг-потери проблемы;

Скорость двигателя до 3000 об./мин.;

Использование передовых тока технологии управления, Может значительно улучшить характеристики двигателя, чтобы ускорить, Продлить срок службы оборудования;

6 dip-переключатель настройки, крупнейшие до 51200 микро-шаг

Конфигурации перегрузки выходной сигнал, улучшить качество работы системы;

Поддерживает протокол связи RS232, Сильный функции отладки, С помощью ProTuner программного обеспечения для завершения настройки параметров, Он-лайн мониторинг и другие функции.

Гладкой движения мотора и низкий уровень шума двигателя

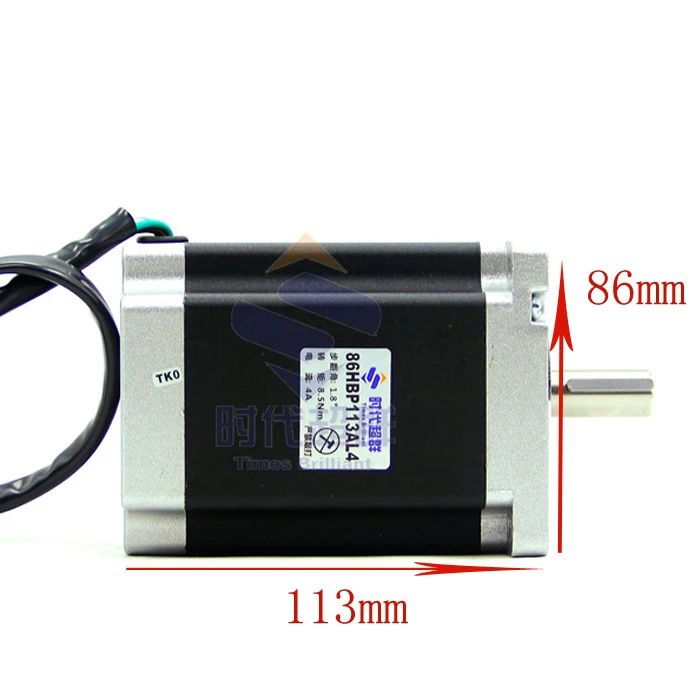

Особенности

Шаг угла: 1.8 степени

Холдинг крутящий момент: 4 n.m

Фаза ток: 6а

Кодер: 1000 линий/rev.

Вес: 2.3 кг

Об/мин: 3000

Приложений

Для различных малых и средних автоматизации оборудования и инструментов, Таких как: Гравировка машина, Зачистки машина, Маркировочная машина, Резки, Лазерные станки, Плоттеры, Медицинское оборудование, Машина инструменты, Автоматического сборочного оборудования, Электронного оборудования. В ожидания пользователей низкий уровень шума, высокая скорость устройство приложений особенно хороший эффект.
