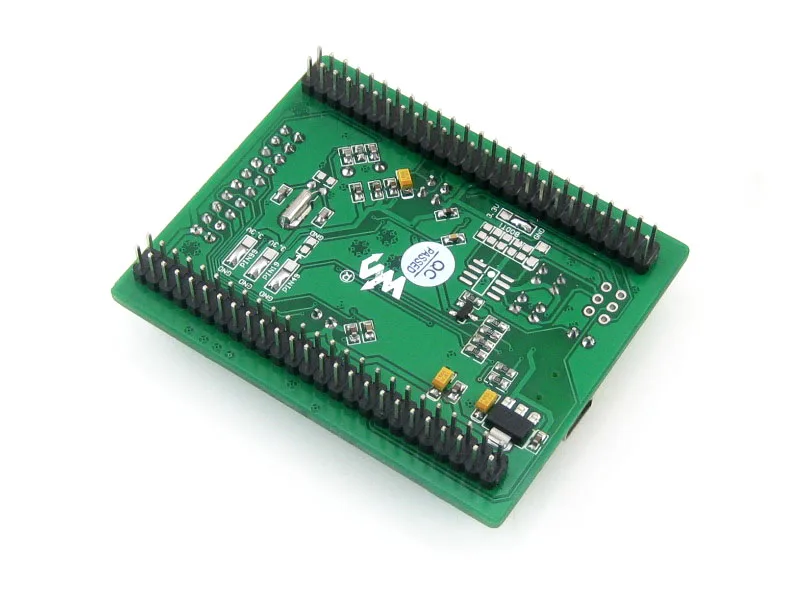

Плата Waveshare Core103V STM32 Core Board STM32F103VET6 STM32F103 ARM Cortex M3 макетная плата с полным выходом|arm

STM32 маленькая плата с MCU STM32F103VET6, полный IO расширитель, JTAG/SWD интерфейс отладки

Обзор

Core103V-это небольшая плата для разработки STM32, которая имеетSTM32F103VET6Устройство в качестве микроконтроллера, поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

В качестве минимальной готовой к запуску системы Core103V интегрирует интерфейс связи USB, JTAG/SWD Программирование/интерфейс отладки, цепь часов, выбор режима загрузки и так далее.

Кроме того, штырьковые заголовки на задней стороне позволяют подключать Core103V к вашей плате приложений и выполнять роль основной цепи MCU в вашей системе. ВсеПорты ввода/выводаДоступны на штыревых заголовках, и шаг заголовка разработан как2,54 мм.

---

What's On Board

STM32F103VET6:Высокая производительность STM32 MCU, который характеристики: Ядро:Cortex-M3 32-разрядный процессор RISC Рабочая частота:72 МГц, 1,25 DMIPS/МГц Операционной Напряжение:2-3,6 V Посылка:LQFP100 Ввода/вывода:80 Память:512kB Flash, 64kB RAM MCU интерфейсы связи: 3 x SPI, 5 x USART, 2 x I2S, 2 x I2C, 1 x FSMC, 1 x LCD, 1 x SDIO, 1 x USB, 1 x CAN AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP AMS1117-3.3 (с нижней стороны):3,3 V регулятор напряжения Мощность переключения питания,Питание от 5Vin или USB подключения Выбор режима загрузки,Для настройки BOOT0 pin-код Выбор режима загрузки (на нижней стороне),Для настройки BOOT1 pin-код Мощность индикатор VBUS светодиодный Кнопка сброса 8 м кварцевый генератор 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Используется для установления связи USB между ПК и платой разработки STM32 Расширитель IO (включая VCC/GND),Все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения 5Vin выносной,5 в вход источника питания Usb-включения, джемпер Короткий Джемпер для включения функции USB Откройте перемычку для отключения, а также не Занимайте порт ввода/вывода VBAT Перемычка выбора Короткий Джемпер для использования системы питания Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору VREF Перемычка выбора Короткий Джемпер для подключения VREF +/VREF-к VCC/GND Откройте перемычку для подключения VREF +/VREF-к другим пользовательским контактам через перемычку

---

Фото

Примечание:
Core103V предоставляет интерфейс отладки JTAG/SWD, но не интегрирует любую функцию отладки, требуется отладчик.
Материнская плата и программист/отладчик на фотографиях не включены в цену.

---

JTAG

На рис. 1, на рис. 2 показана надпись JTAG, SWD интерфейс соответственно

Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок

---

Развития ресурсы Сопутствующее программное обеспечение (KEIL и т. д.) Примеры в C Схема (PDF) Разработка документов

Вики:Www.wav eshare.com/wiki/Core103V

---

Размеры

Посылка содержание

Вес:0,102 кг

Core103V макетная плата x 1 Кабель USB типа A-Mini-B x 1 CD-диск с программным обеспечением-1 шт. -1 шт. 2 3
