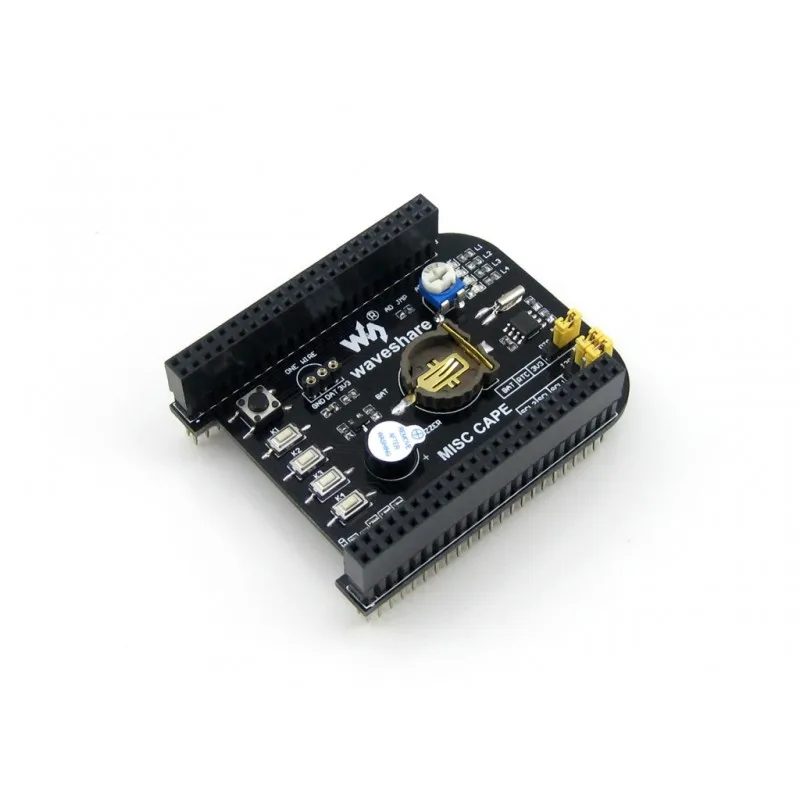

BeagleBone черный Rev C + плата расширения Накл накидка USB Камера WI FI к ttl провода|rev c|usb































BB Black/BeagleBone Black development/оценочный пакет E

Обзор

BeagleBone Black-это платформа развития, поддерживаемая MSRP для разработчиков и любителей. Загрузите Linux в течение 10 секунд и начните разработку менее чем за 5 минут с помощью только одного usb-кабеля.

---

Особенности

Процессор:TI Sitara AM335x, 1 ГГц, 2000 MIPS 1 ГГц ARM® Cortex™-A8 Графический двигатель SGX530 Программируемая подсистема в реальном времени Память SDRAM: 512 Мб DDR3L 800 МГц Вспышка eMMC: Rev B: 2 Гб (Прекращено) Rev C: 4 Гб (по состоянию на 2014 год) Разъем SD/MMC для microSD Управление питанием: TPS65217CPMIC используется вместе с отдельной LDO для обеспечения питания системы Поддержка отладки: Опционально бортовой 20-контактный CTI JTAG, серийный заголовок Источник питания Миниusb или DC разъем 5VDC внешний через расширительный коллектор Подключение Высокоскоростной USB 2,0 клиентский порт: доступ к USB0, клиентский режим через miniUSB Высокоскоростной хост-порт USB 2,0: доступ к USB1, разъем типа A, 500 мА LS/FS/HS Последовательный порт: UART0 доступ через 6 pin 3,3 V TTL заголовок. Заполнен заголовок 10/100 м Ethernet (RJ45) Вход/выход пользователя Кнопка сброса Кнопка загрузки Кнопка питания Светодиодный индикатор питания 4 пользовательских настраиваемых светодиода Видео/аудио интерфейсы Интерфейс HDMI D типа ЖК-интерфейс Стерео аудио через интерфейс HDMI Расширительные интерфейсы LCD, UART, eMMC ADC, I2C, SPI, PWM Рабочая мощность:5 V ~ 0.35A Размер платы:3,4 ”x 2,1”

---

Фотографии

---

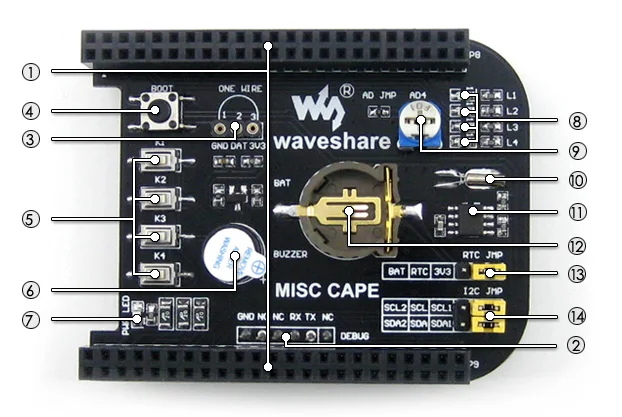

Что на мысе MISC

BB_BLACK разъем:Для подключения BB Black Интерфейс отладки:BB Черный интерфейс отладки, для подключения последовательных модулей Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. Кнопка выбора загрузки:Загрузка с tf-карты Кнопка пользователя:4 кнопки Зуммер Индикатор питания Пользовательский светодиод:4 светодиода Потенциометр:AD регулируемый потенциометр 32,768 кГц кристалл:Для RTC PCF8563:RTC Аккумулятор RTC держатель:Для аккумулятора 3,3 В Перемычка для выбора мощности RTC RTC I2C выбор джемпер:Выберите I2C1 или I2C2

---

MISC накидка фото MISC накидка BB черная накидка MISC накидка BB черная накидка с расширением вид сзади MISC накидка BB черная накидка Соединение с BB Black

---

Примеры Периферийное устройство Устройство/интерфейс LINUX Светодиод I/O Y Зуммер ШИМ Y Кнопки EVENT2 Y DS18B20 датчик температуры 1 провод Y ADC I/O Y RTC I2C1 Y PL2303 USB для UART UART0 Y Usb-камера Видео0 Y USB WIFI WLAN0 Y Загрузка

Ресурсы для развития:Изображения, схемы, размеры, программное обеспечение и т. Д.
Скачать:Www.wav eshare.com/wiki/BB_Black_Package_E

Содержимое упаковки

Вес:0,42 кг

В комплект входит BB Черный x 1 Накидка MISC x 1 USB к TTL 4-контактный провод × 1 DS18B20 x 1 USB WIFI BL-150UM RTL8188 x 1 USB камера 0307x1 Адаптер питания US Standard 5 V 2A 5,5/2,1 мм × 1 Usb-разъем типа A для мини-кабеля типа B x 1 1. 2. 3. 4. 5 6 7 8
