Новый Разработанный сетевой инвертор (второе поколение) с различной конструкционной структурой, обеспечивает лучшее и стабильное качество работы. С гораздо лучшим выходом чистая Синусоидальная форма и лучшее значение PF.

Введение

Почему мы производим GTI-L --- это в ответ на ошеломляющие требования наших клиентов к продукту, который может контролировать количество энергии, которое сетка связывает инверторы (GTI) может генерировать так, что количество избыточной энергии, произведенной солнечными панелями, уменьшено до незначительных уровней, Если не устранен --- так как в некоторых странах производитель оплачивает избыточную мощность, которую он дает распределительной сети. Это связано с тем, что измерители электроэнергии (те, которые предоставляются поставщиком электроэнергии в этом районе) не знают о направлении потока энергии. Другими словами, это только добавляет, даже если мощность экспортируется в сетку, таким образом, потребители будут заряжаться за энергию, даже если она предоставлена в сетку, и это проблема.

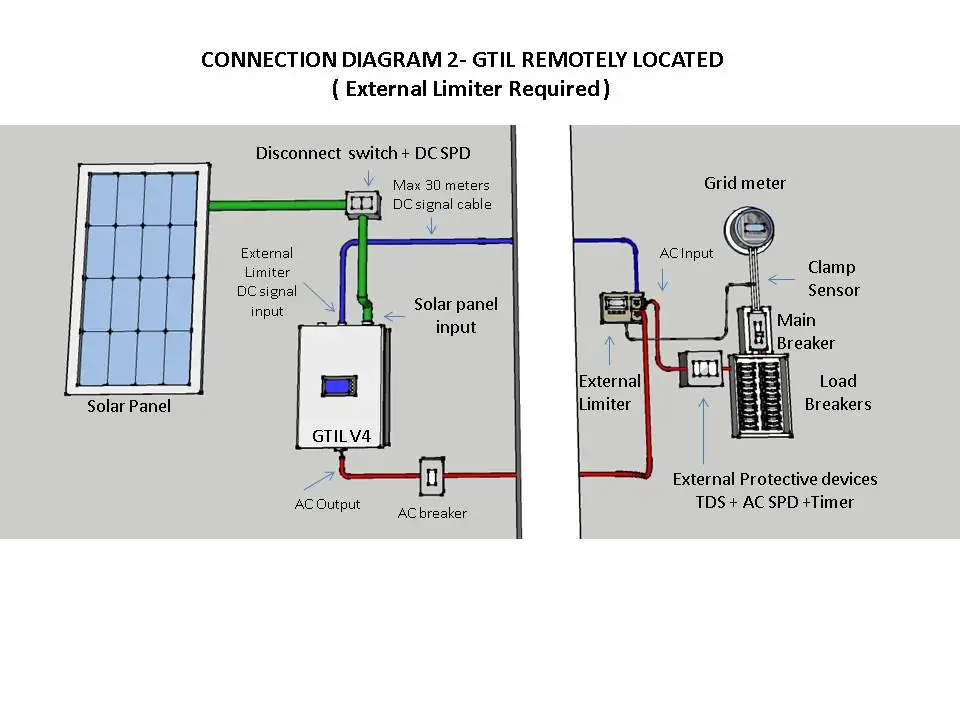

  Это 2NdПоколение GTIL. GTIL первого поколения должен быть использован с дополнительным модулем ограничителя, мы также добавили кнопку переключения, чтобы включить инвертор либо может работать в ограниченном режиме, либо в обычном режиме сетки. С 2NdПоколение GTIL, мы интегрировали функцию ограничения внутри GTI-мы называем этот внутренний ограничитель. Таким образом, никакого дополнительного модуля ограничителя не требуется, снижение стоимости клиента, более легкая установка. Но в чехол Клиент устанавливает инвертор далеко от главного выключателя, мы также включаем 2NdGTIL работает с автономным ограничителем, мы называем это-внешний ограничитель. Конечно, инвертор может работать в обычном режиме без ограничений, просто установите на красивый ЖК-дисплей и сохраните настройки.

Технические характеристики:

Вход данных

Вход Напряжение диапазон

22-65v/45-90Vdc

Макс вход переменного тока Выходное напряжение

60 в/90 в

Пиковая мощность отслеживания напряжения

25-60 В/50-90 в

Выход данных

Максимальная выходная мощность

1000W

Номинальное напряжение

110vac/230vac автоматическое определение

Номинальное напряжение диапазон

95-140 в/185-265 в

Частотный диапазон

47,5-51,5 для 50 Гц; 59,3-60,5 для 60 Гц

Мощность фактор

> 0,95

Выход сигнала

Чистая синусоида

Характеристика передачи данных

Слежением за максимальной точкой мощности, эффективность

99%

Защита от перегрузки по току

Да

Защита от превышения температуры

Да

Защита от обратной полярности

Да

Анти-Остров Защита

Да

Штабелируемый

Только для переменного тока

Диапазон рабочих температур

-20 ° С --- + 50 ° С

Инвертор внутренняя температура

-20 'C --- + 85 'C

Текущий Коэффициент нелинейных искажений

<5%

Напряжение полный коэффициент гармоник

<5%

Стандартный

UL1741,IEEE1547,VDE4105

Вентилятор охлаждения

Вентиляторы

Пиковая эффективность инвертора

> 92%

Гарантия

2 года

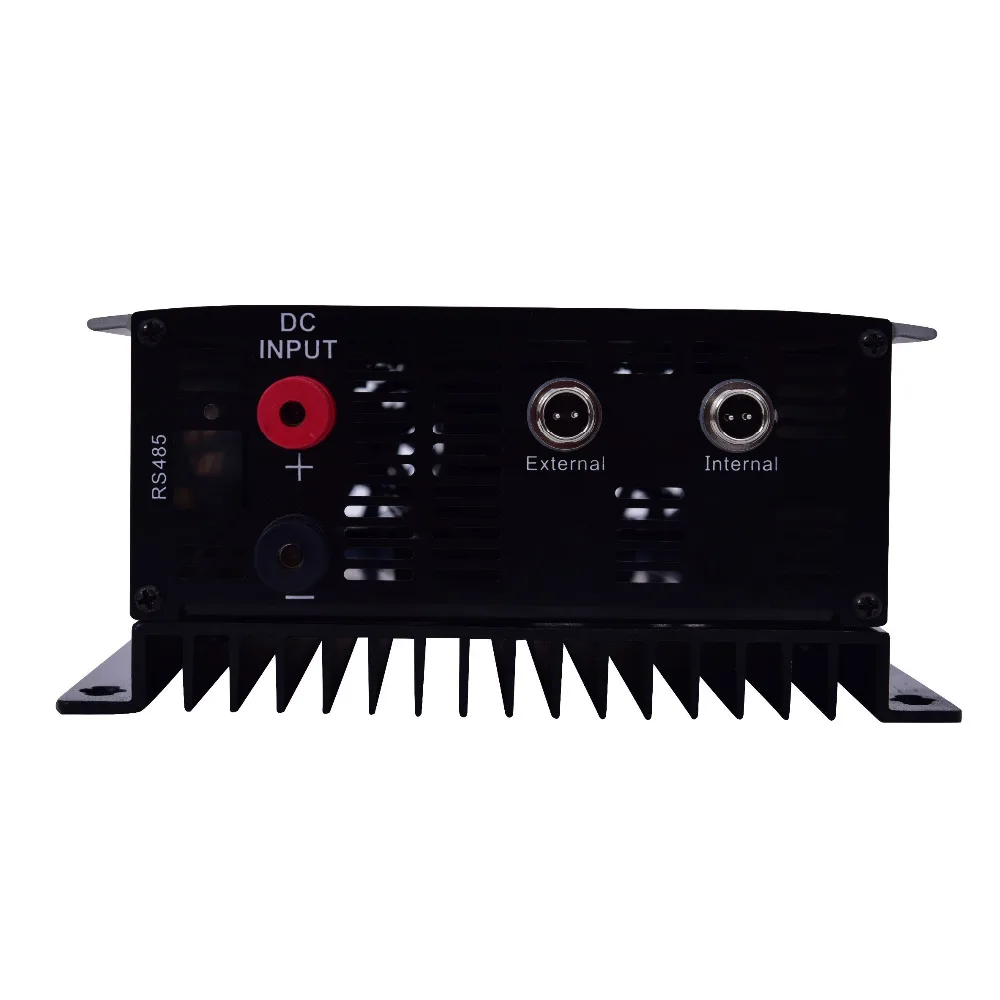

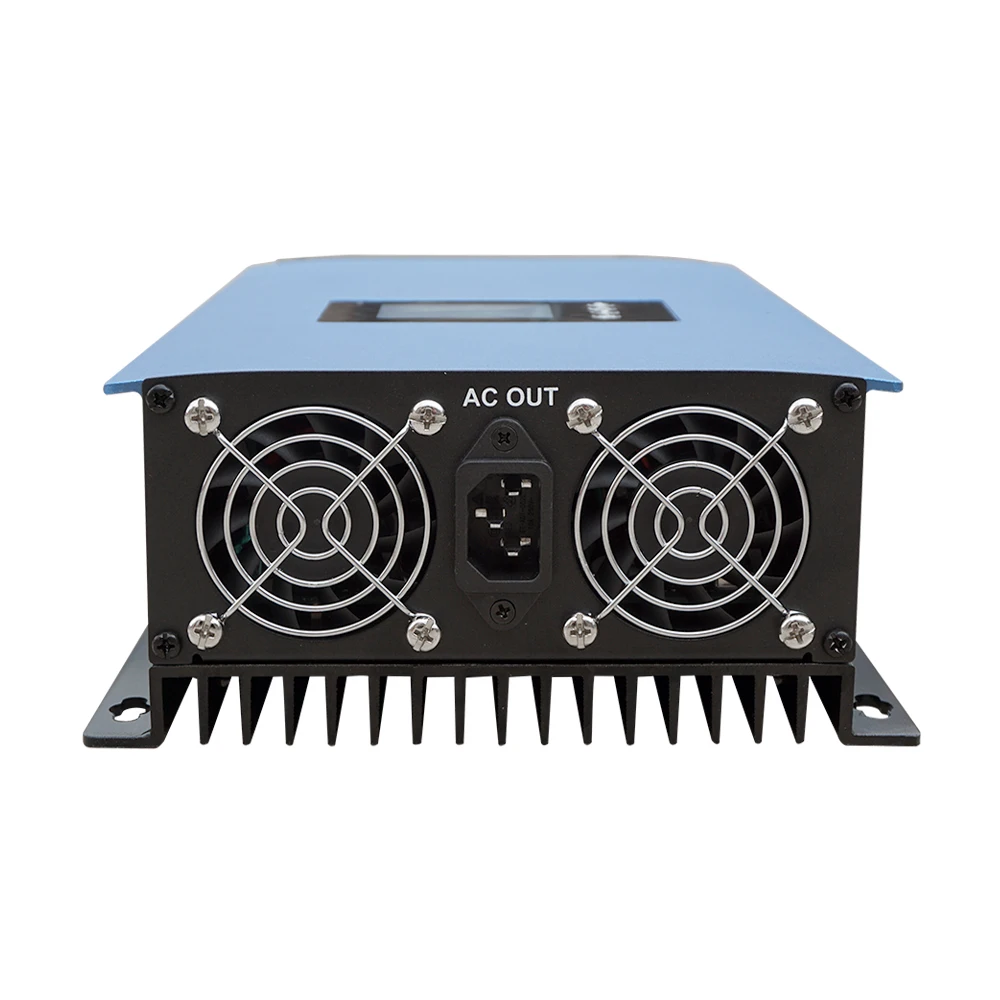

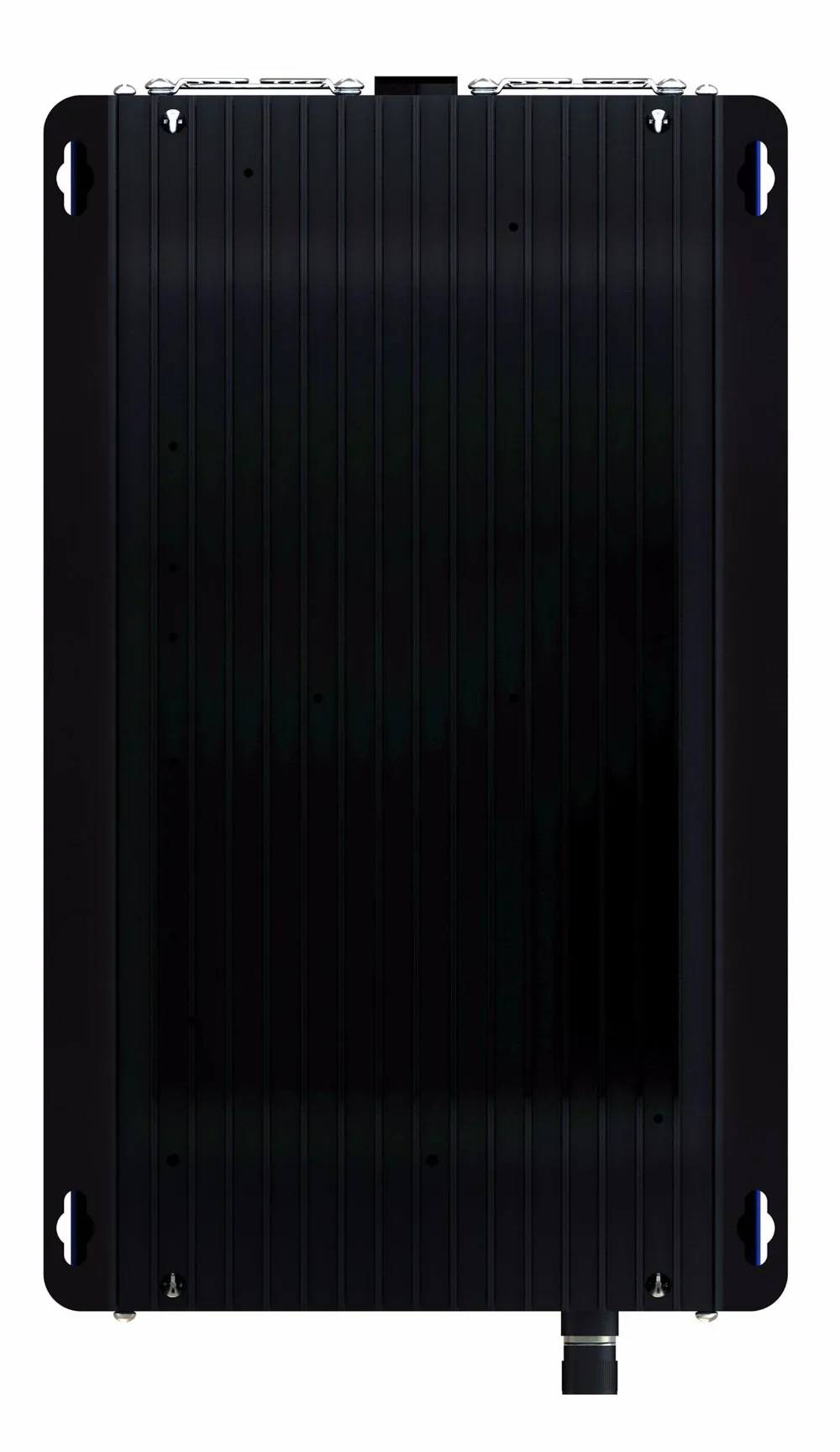

Фотографии продукта:

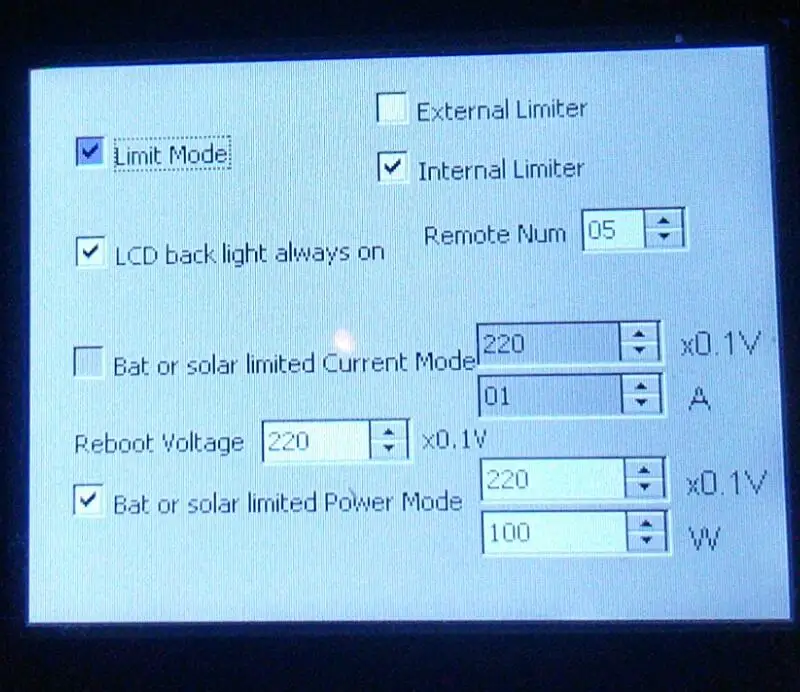

 Настройки объяснения на ЖК-дисплее 2NdПоколение GTIL:

GTIL включает различные функции, все функции должны конфигурироваться на странице настройки ЖК-дисплея. См. Ниже объяснения:

1. Режим ограничения: внешний ограничитель и внутренний ограничитель настраиваются,

Ограничительный режим + внешний ограничитель оба выбранных означает работу в режиме внешнего ограничителя.

Ограничительный режим + внутренний ограничитель оба выбранных означает работу в режиме внешнего ограничителя.

2. ЖК-задний светильник: выберите его, ЖК-дисплей всегда будет включен. Если вы не выберете его, ЖК-дисплей автоматически выключится примерно через 10 с без каких-либо действий на ЖК-кнопке. Нажмите любую кнопку, чтобы снова включить светильник lcd.

3. Удаленный Num: во время использования с wifi вилкой для мониторинга, установите 1. Во время использования с WIFI-RTU (один rtu может контролировать несколько инверторов), установите контролируемые номера инвертора.

4. Летучая мышь или ограниченный режим солнечного тока: Эта функция может использоваться во время использования с батареей. Напряжение в сетке будет отключено, это означает, что когда батарея разряжается до точки напряжения в сетке или ниже точки в сетке, инвертор автоматически отключится от Аккумулятор и остановка работы. Это может предотвратить разрядку аккумулятора. Напряженный ток означает, что инвертор разрядит батарею на этом уровне тока. Функция Mppt инвертора будет автоматически недействительна при работе под этой настройкой. Набор 0,1 V/шаг.

5. Напряжение перезагрузки: это установочное напряжение означает, что во время зарядки аккумулятора инвертор автоматически перезагружается после того, как напряжение достигло точки настройки. Это удобно для пользователя и делает функцию очень гибкой. Набор 0,1 V/шаг.

6. Батарея и режим ограниченной мощности на солнечной батарее: в этом рабочем режиме отключение напряжения такое же, как 6,4, и Настройка мощности является максимальной выходной мощностью инвертора. С помощью этой настройки пользователь может ограничить выходную мощность вручную.

Важная информация

7,1. Инвертор 22-65 в запустится на 25 в, а инвертор 45-90 в запустится на 49,5 в после запуска, инвертор может работать до 22 в или 45 В.

7,2. Ориентация датчика тока: Перед использованием проверьте стрелку направления потока тока на датчике, убедитесь, что соединение правильно. В противном случае инвертор не начнет работать в режиме ограничения.

7,3. Отрицательная мощность под напряжением переменного тока означает перерасход энергии в сетку. Положительное означает, что мощность поступает из сетки.

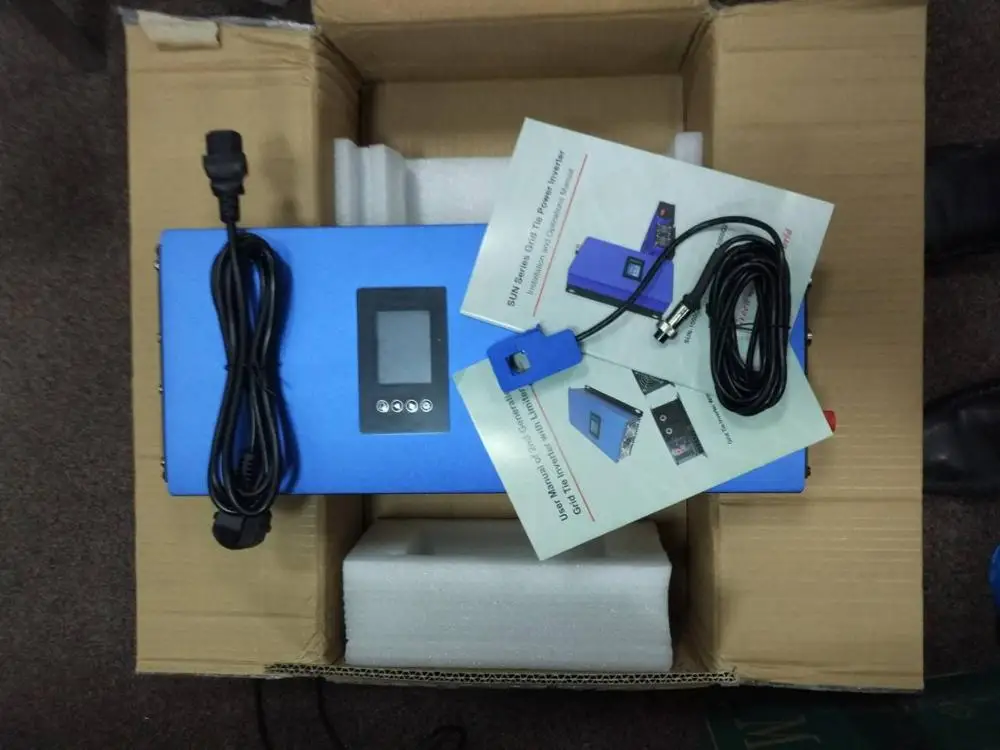

Упаковка МИПО:

Инвертор --- 1 шт.;

Датчик зажима с кабелем 2 м --- 1 шт.;

Кабель питания --- 1 шт.

Руководство на английском языке -- 1 шт.;
