5 шт. HDMI VGA AV USB аудио ТВ плате контроллера + 40 P LVDS кабель Динамик Наборы Для LP156WH2

5 шт. HDMI VGA AV USB аудио ТВ плате контроллера + 40 P LVDS кабель Динамик Наборы Для LP156WH2

Обратите внимание:Это ЖК-контроллер платы для resolution1366 * 768, Интерфейс сигнала 1ch 6-бит, 40 контактов ЖК-панели, пожалуйста, проверьте вашу ЖК-панель информации, прежде чем оформить заказ. Или дайте нам знать ваш ЖК-номер Номер сначала, отправив нам сообщение Aliexpress перед оформлением заказа, таким образом, мы можем проверить, совместимы ли платы контроллера с вашей ЖК-панелью, тогда мы можем подготовить правильный комплект для вас срочно. спасибо.

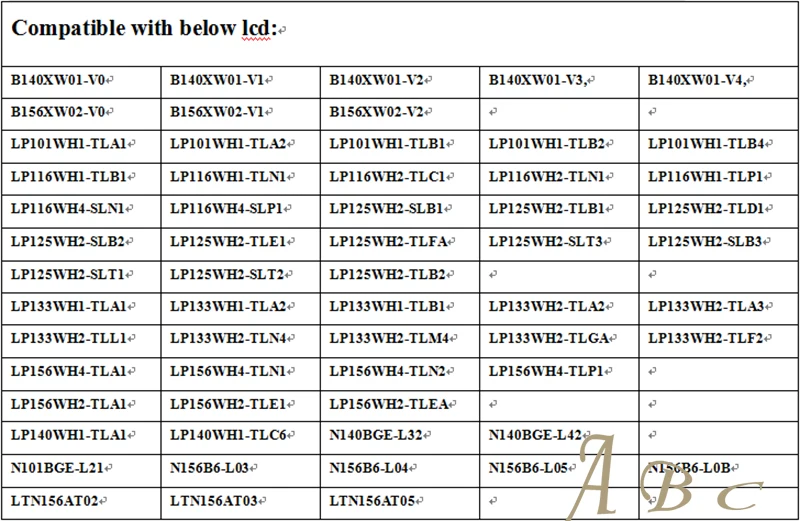

ЖК-дисплей модель Поддержка:

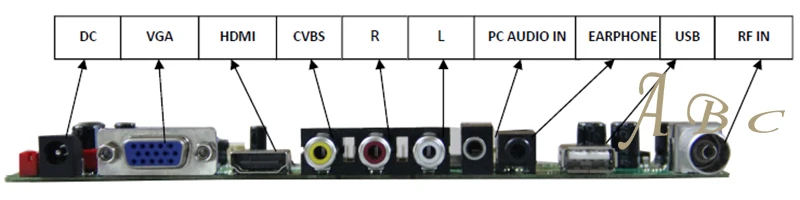

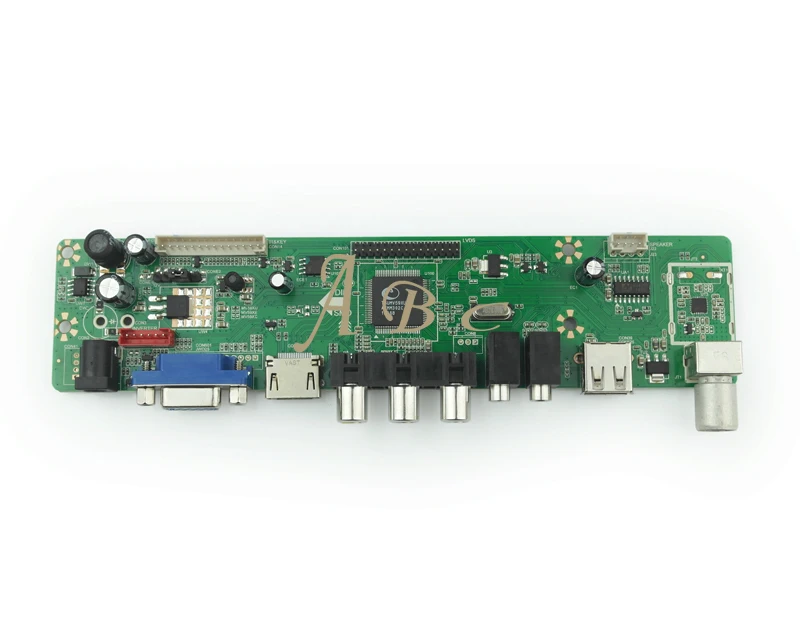

Спецификация платы ЖК-контроллера:

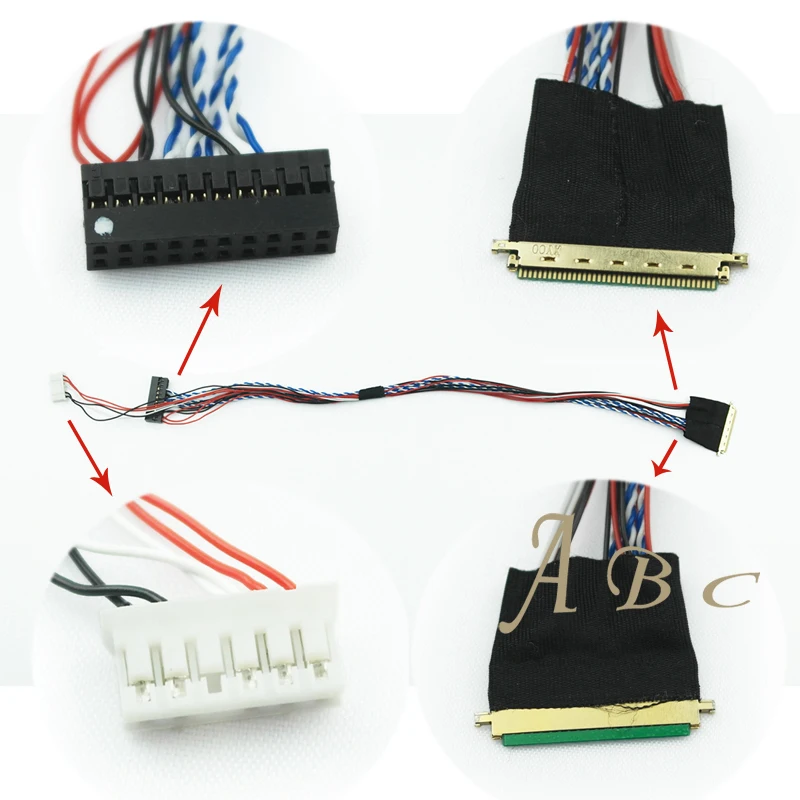

Кабель lvds Параметры:

Подключение ЖК-панели:

Pin #

Имя сигнала

Описание

1

NC

Без подключения

2

Vddin

Питание

3

Vddin

Питание

4

Vdc

VDC Для EDID

5

NC

Без подключения

6

CLK EDID

EDID часы

7

Dataedid

EDID Дата

8

RXO0-

Отрицательный LVDS дифференциальный ввод данных

9

RXO0 +

Положительный LVDS дифференциальный ввод данных

10

GND

11

RXO1-

Отрицательный LVDS дифференциальный ввод данных

12

RXO1 +

Положительный LVDS дифференциальный ввод данных

13

GND

14

RXO2-

Отрицательный LVDS дифференциальный ввод данных

15

RXO2 +

Положительный LVDS дифференциальный ввод данных

16

GND

Дорожный

17

Rxclkin-

Lvds даже часы-сигнал

18

Rxclkin +

Lvds даже часы + сигнал

19

NC

Без подключения

20

NC

Без подключения

21

NC

Без подключения

22

GND

Дорожный

23

NC

Без подключения

24

NC

Без подключения

25

GND

Дорожный

26

CE

ЖК-дисплей только для внутреннего использования

27

CTL

ЖК-дисплей только для внутреннего использования

28

GND

Дорожный

29

NC

Без подключения

30

NC

Без подключения

31

VLED_GND

Светодиодная земли

32

VLED_GND

Светодиодная земли

33

VLED_GND

Светодиодная земли

34

NC

Без подключения

35

ШИМ

Системы ШИМ сигнала Вход

36

LED_EN

СИД позволяют

37

NC

Без подключения

38

Утвержденная

LED Питание

39

Утвержденная

LED Питание

40

Утвержденная

LED Питание

Вышивка Крестом Пакет включает в себя:

5x HDMI-USB rf CVBS controllr плата

5x кейборад с контактным кабелем

5x удаленного

5x руководство

5x пара Динамик

5x I-pex 0.5 40 контактов LCH 6бит LVDS кабель
