Высококачественный серводвигатель переменного тока 60ST-M00630 200 Вт 3000 об/мин 0.637нм и соответствующий Серводвигатель JB-1000C30L с кабелем 5 м

Данный товар включает в себя:

1 шт. мотор сервопривода

1 шт. сервопривод

5 м кабель двигателя

5 метров кодирующего устройства

1 шт. драйвер штепсельной вилки

Если вам нужно руководство пользователя на английском языке серводвигателя, пожалуйста, дайте нам свой адрес электронной почты, и мы отправим вам письмо.

1 мотор сервопривода

Технические характеристики

Модель двигателя

60ST-M00630

60ST-M01330

60ST-M01930

Номинальная мощность (Вт)

200

400

600

Номинальное напряжение (В)

220

220

220

Номинальный ток (А)

1,2

2,8

3,5

Номинальная скорость (об/мин)

3000

3000

3000

Удерживающий крутящий момент (N.m)

0,637

1,27

1,91

Пиковый крутящий момент (N.m)

1,91

3,9

5,73

Постоянное напряжение (V/1000r/min)

30,9

29,6

34

Коэффициент крутящего момента (N.m/A)

0,53

0,45

0,55

Инерция ротора (кг. М2)

0.175x10-4

0.29x10-4

0.39x10-4

Сопротивление линии (Ω)

6,18

2,35

1,93

Линейная индуктивность (mH)

29,3

14,5

10,7

Механическое время-постоянное (мс)

4,74

6,17

5,5

Вес (кг)

1,16

1,6

2,07

Длина двигателя L (мм)

116

141

169

Номер линии кодировщика (PPR)

2500

Класс изоляции

Класс F

Безопасность класс

IP65

Условия эксплуатации окружающей среды

Температура: -20 °C ~ + 40 °C Влажность: ниже 90% RH без дегирования

Обмотку электродвигателя и штепсельная вилка

Обмотки подводящего провода

U (красный)

V (желтый)

W (синий)

PE (желтый, зеленый/черный)

Штекер серийный номер

-1 шт.

2

3

4

Фотоэлектрический датчик разъем

(15 контактов)

Сигнал подводящего провода

5V

С напряжением 0 В

Модель B +

В виде буквы Z

U +

Z +

U-образный

A +

V +

W +

V-образный вырез

A-

В в-режиме

W-

PE

Штекер серийный номер

2

3

4

5

6

7

8

9

10

11

12

13

14

15

-1 шт.

Абсолютное гнездо кодировщика (7 pin)

Сигнал подводящего провода

Для электронных сигарет

E +

Sd-карт

С напряжением 0 В

SD +

+ 5В

PE

Штекер серийный номер

2

3

4

5

6

7

-1 шт.

Пожалуйста, свяжитесь с техническим Отделом Jingbo, если у вас есть другие особые требования.

 Установка меры предосторожности

1. Установка/разборка компонентов в сочетании с концом вала двигателя, Не ударяйте вал, чтобы предотвратить, что другая сторона датчика вала двигателя была вырублена плохо.

2. Стремление сделать все возможное, чтобы предотвратить вибрацию и повреждение подшипника.

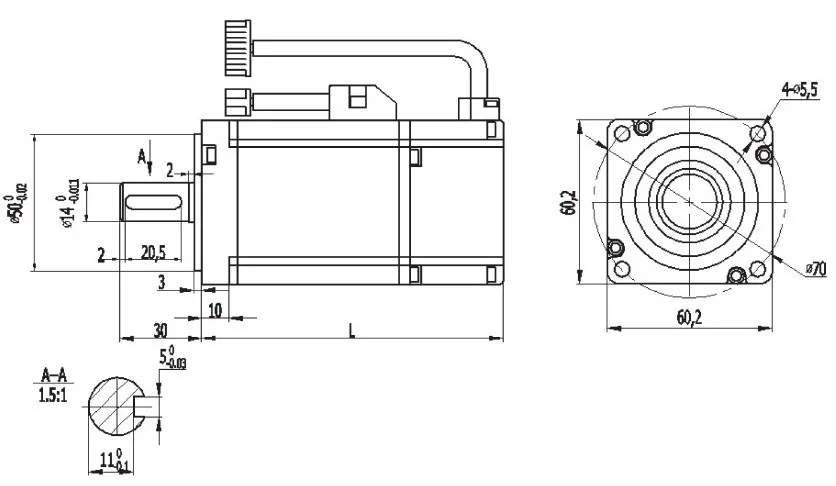

Размер установки: Единица = мм

2 сервопривод

JB-1000C30L

Выбор типа серводвигателя

JB-1000 B 30  L

(1) (2) (3) (4) (5)

(1) Серия: общие типы серводвигателей JB адаптируются к нескольких спецификациях серводвигателей и отраслей промышленности с богатыми формами базы данных.

(2) Отзывы:

1000: 2500C/T инкрементный тип и кодеры энергосберегающего типа,

S: синус и косин (217Bi/218Бит (131072/262144),

M: многоконтурный тип шины (217/216Бит (131072/65536),

B: Одноконтурный тип шины (220Бит (1048576)

(3) Режим управления:

B: контроль положения

C: все функциональные положения/скорость/контроль крутящего момента,

T: специальный тип PLC функция с сенсорным экраном

(4) спецификация модуля IPM:

20:20A, 30:30A, 50:50A, 75:75A

(5) напряжение основной цепи:

L: однофазный или Трехфазный 220 В;

H: трехфазный 380 В

Примечание: По умолчанию 220 В, когда это напряжение отсутствует.

Технические характеристики

Тип

JB-1000(20A/30A/50A/75A)

Блок питания управления и источник питания основной цепи

L: однофазный или трехфазный ac220в

H: трехфазный 380 В

Напряжение колебания: -15% - + 10% В переменного тока, 50/60 Гц

Подходит для окружающей среды

Температура

Рабочая: 0-55 °C

Хранение: -40 °C-80 °C

Влажность

Не более 90% (без конденсации)

Воздушный индекс

Нет пыли (проводящие средства, такие как металлический порошок и т. д.) в электрическом шкафу

Управление режим

JB-1000B серии

Контроль положения

JB-1000C серии

Контроль положения, контроль скорости, контроль крутящего момента

Внешняя система ввода/вывода

1. Сервопривод включает 2. Сброс 3. Сброс отклонения положения

4. Пульс, CCW и CW запрещение 5. Переключение положения 6. Выбор скорости

7. Нулевая скорость зажима 8.второй сброс

9. Расширенные функции (опции), такие как ориентация и допустимый стоп

10. Позиционирования завершена

Кодер отзывы

10000p/r (стандарт); Допустимое деление частоты (опции)

Связь режим

1. RS232 (опции)

2. RS485 (опции)

Инерции нагрузки

Менее 5 раз Инерции Двигателя

Функция контроля с помощью обратного звонка

Скорость, текущее положение, накопление пульса команды, отклонение положения, ток двигателя, состояние работы, входные и выходные клеммы, и Z импульсный сигнал и т. д.

Функция защиты от перегрузки

Перенапряжения, перегрузки по току, превышения скорости, перегрузки и неправильные Отзывы и т. Д.

Функция сигнализации

Когда Серводвигатель работает аномально, подаются сигналы тревоги, мигает светодиодный индикатор и включается красный светильник.

Регулировка усиления

Регулировка усиления может быть осуществлена в соответствии с характеристиками двигателя, когда двигатель работает или останавливается
