110ST-M06030 1.8KW AC Серводвигатель 3000 об/мин 6нм и соответствующий Серводвигатель JB-1000C30L с кабелем 5 м

Этот товар включает в себя:

1 шт. серводвигатель

1 шт. серводвигатель

5 м кабель двигателя

5 метров кодирующего устройства

1 шт. штекер драйвера

Если вам нужно руководство пользователя на английском языке серводвигателя, пожалуйста, дайте нам свой адрес электронной почты, и мы отправим вам письмо.

Модель двигателя

Номинальная

Мощность

(КВт)

Номинальная

Напряжение

(V)

Номинальная

Крутящий момент

(Н. М)

Номинальная

Скорость

(Об/мин)

Длина

(Д: мм)

Вал

Диаметр

(Д: мм)

110ST-M02030

0,6

220

2

3000

159

19

110ST-M04020

0,8

220

4

2000

189

19

110ST-M04030

1,2

220

4

3000

189

19

110ST-M05030

1,5

220

5

3000

204

19

110ST-M06020

1,2

220

6

2000

219

19

110ST-M06030

1,8

220

6

3000

219

19

1 серводвигатель

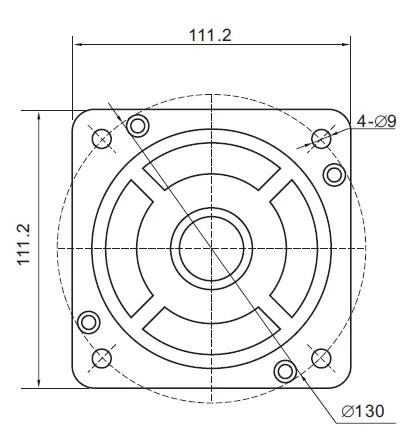

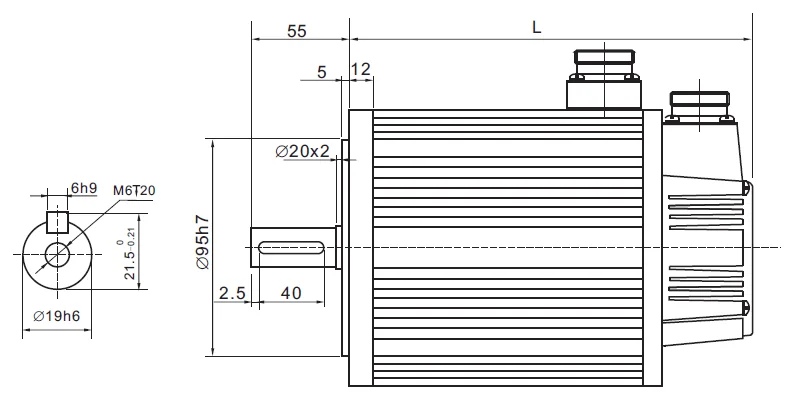

Размер установки: Единица = мм

Технические характеристики

Модель двигателя

110ST-M02030

110ST-M04020

110ST-M04030

110ST-M05030

110ST-M06020

110ST-M06030

Номинальная мощность (кВт)

0,6

0,8

1,2

1,5

1,2

1,8

Номинальное напряжение (В)

220

220

220

220

220

220

Номинальный ток (А)

2,5

3,5

5,0

6,0

4,5

6,0

Номинальная скорость (об/мин)

3000

2000

3000

3000

2000

3000

Удерживающий крутящий момент (N.m)

2

4

4

5

6

6

Пиковый крутящий момент (N.m)

6

12

12

15

12

18

Постоянное напряжение (V/1000r/min)

56

79

54

62

83

60

Коэффициент крутящего момента (N.m/A)

0,8

1,14

0,8

0,83

1,3

1,0

Инерция ротора (кг. м2)

0.31x10-3

0.54x10-3

0.54x10-3

0.63x10-3

0.76x10-3

0.76x10-3

Сопротивление линии (Ω)

3,6

2,41

1,09

1,03

1,46

0,81

Линейная индуктивность (mH)

8,32

7,3

3,3

3,43

4,7

2,59

Механическое время-постоянное (мс)

2,3

3

3

3,33

3,2

3,2

Вес (кг)

4,5

6

6

6,8

7,9

7,9

Длина двигателя L (мм)

159

189

189

204

219

219

Номер линии кодировщика (PPR)

2500

Класс изоляции

Класс F

Класс безопасности

IP65

Условия эксплуатации окружающей среды

Температура: -20 °C ~ + 40 °C Влажность: ниже 90% RH без дегирования

Задвижка двигателя

Свинцовый провод обмотки

У

V

W

ПЭ

Серийный номер штепсельной вилки

2

3

4

1

Фотоэлектрический кодер (15 pin)

Сигнальный провод

5 В

0 В

A +

B +

Z +

А-

Б-

Z-

U +

V +

W +

U-

V-

W-

ПЭ

Серийный номер штепсельной вилки

2

3

4

5

6

7

8

9

10

11

12

13

14

15

1

Абсолютное гнездо кодировщика (7 pin)

Сигнальный провод

Е-

Е +

SD-

0 В

SD +

+ 5 В

ПЭ

Серийный номер штепсельной вилки

2

3

4

5

6

7

1

Двигатель может быть собран с тормозом, коробкой передач и абсолютным кодером по мере необходимости.

Предосторожность установки

1. При установке/удалении деталей до конца вала двигателя Не ударяйте о вал, чтобы не повредить энкодер на другом конце вала.

2. Стремление держать сиденье вала от вибрации, чтобы предотвратить повреждение подшипника.

2 серводвигателя

JB-1000C30L

Выбор типа серводвигателя

JB-1000 B 30 L

(1) (2) (3) (4) (5)

(1) Серия: общие типы серводвигателей JB адаптируются к нескольких спецификациях серводвигателей и отраслей промышленности с богатыми формами базы данных.

(2) Отзывы:

1000: 2500C/T инкрементный тип и кодеры энергосберегающего типа,

S: синус и косин (217bi/218bit(131072/262144),

M: многоточечный тип шины (217/216 бит (131072/65536),

B: Одноконтурный тип шины (220 бит (1048576)

(3) Режим управления:

B: контроль положения

C: все функциональные положения/скорость/контроль крутящего момента,

T: специальный тип PLC функция с сенсорным экраном

(4) спецификация модуля IPM:

20:20A, 30:30A, 50:50A, 75:75A

(5) напряжение основной цепи:

L: однофазный или Трехфазный 220 В;

H: трехфазный 380 В

Примечание: По умолчанию 220 В, когда это напряжение отсутствует.

Технические характеристики

Тип

JB-1000(20A/30A/50A/75A)

Блок питания управления и источник питания основной цепи

L: однофазный или трехфазный ac220в

H: трехфазный 380 В

Напряжение колебания: -15% - + 10% В переменного тока, 50/60 Гц

Подходящая среда

Температура

Рабочая: 0-55 °C

Хранение: -40 °C-80 °C

Влажность

Не более 90% (без конденсации)

Индекс воздуха

Нет пыли (проводящие средства, такие как металлический порошок и т. д.) в электрическом шкафу

Режим управления

Серия JB-1000B

Контроль положения

Серия JB-1000C

Контроль положения, контроль скорости, контроль крутящего момента

Внешний ввод/вывод

1. Сервопривод включает 2. Сброс 3. Сброс отклонения положения

4. Пульс, CCW и CW запрещение 5. Переключение положения 6. Выбор скорости

7. Нулевая скорость зажима 8.второй сброс

9. Расширенные функции (опции), такие как ориентация и допустимый стоп

10. Завершено позиционирование

Отзывы о кодировщике

10000p/r (стандарт); Допустимое деление частоты (опции)

Режим связи

1. RS232 (опции)

2. RS485 (опции)

Инерция нагрузки

Менее 5 раз Инерции Двигателя

Функция мониторинга

Скорость, текущее положение, накопление пульса команды, отклонение положения, ток двигателя, состояние работы, входные и выходные клеммы, и Z импульсный сигнал и т. д.

Функция защиты

Перенапряжения, перегрузки по току, превышения скорости, перегрузки и неправильные Отзывы и т. Д.

Функция сигнализации

Когда Серводвигатель работает аномально, подаются сигналы тревоги, мигает светодиодный индикатор и включается красный светильник.

Регулировка коэффициента усиления

Регулировка усиления может быть осуществлена в соответствии с характеристиками двигателя, когда двигатель работает или останавливается
