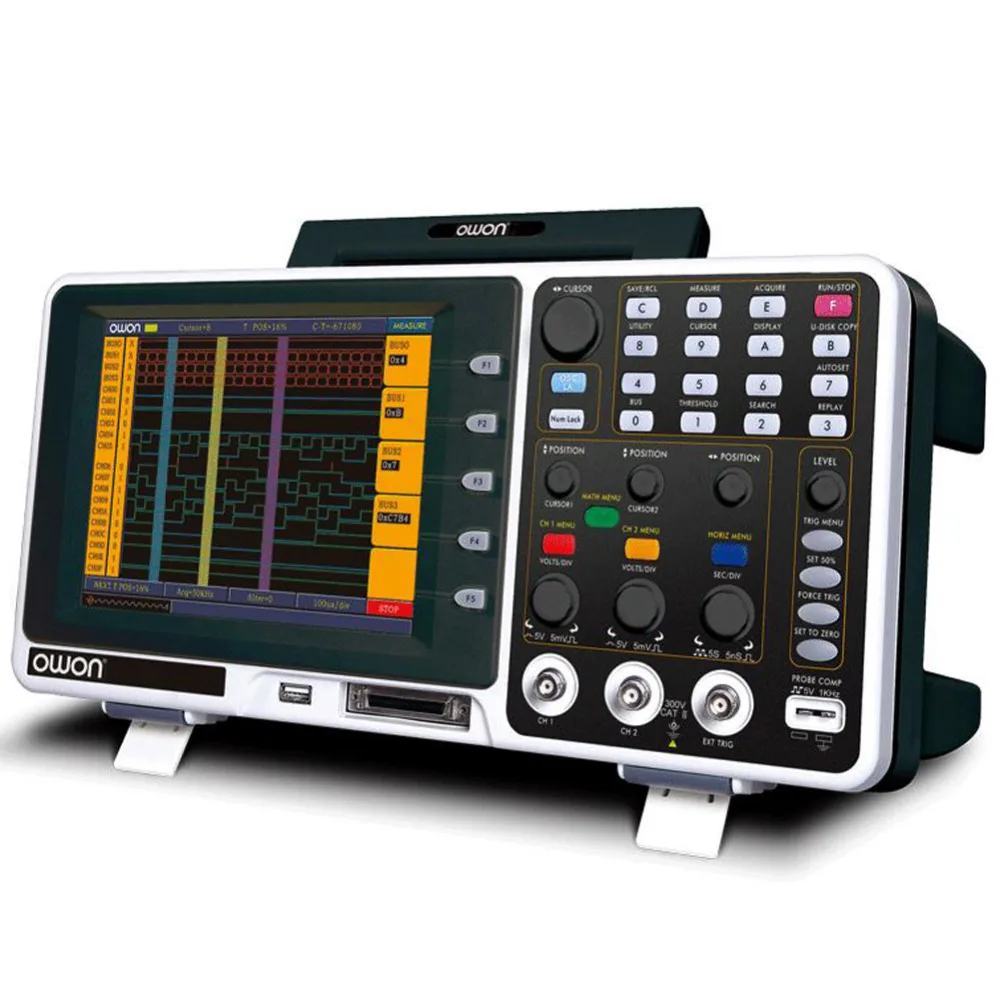

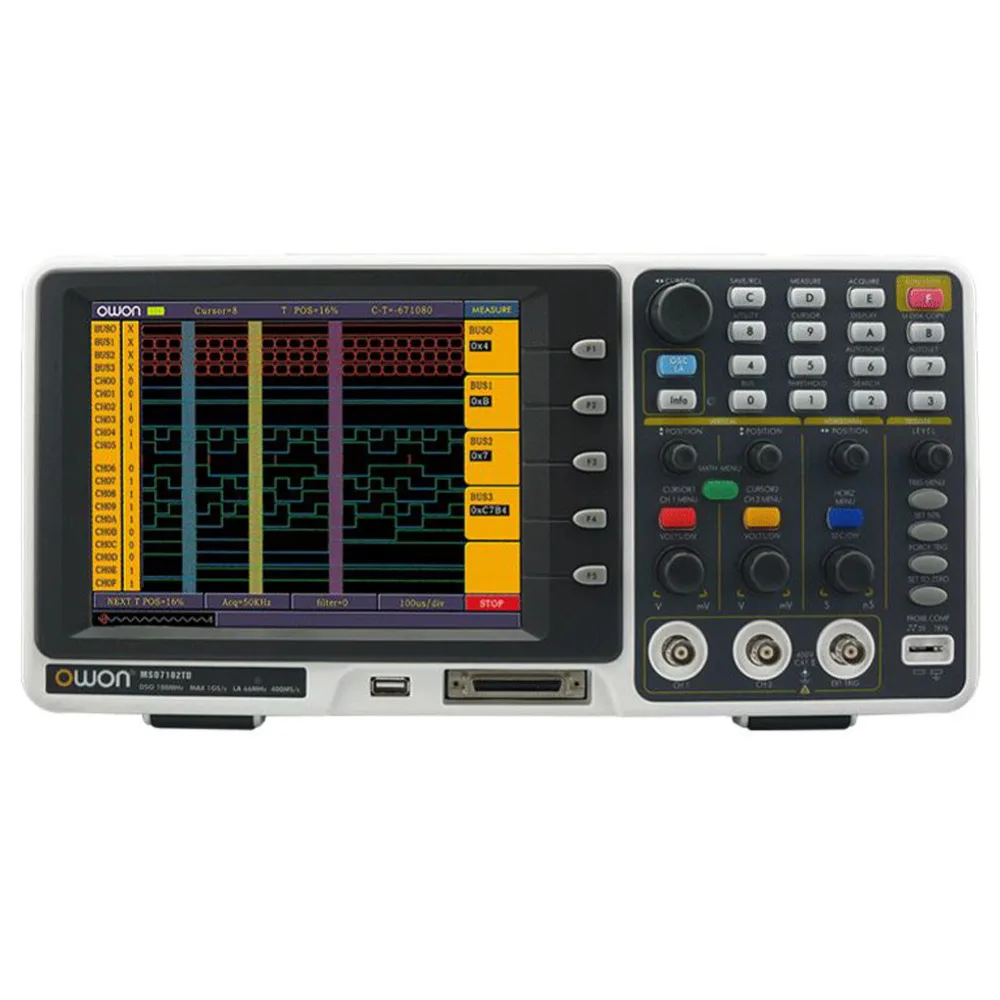

OWON MSO MSO8102T осциллограф 200 МГц 2GS/s8 цветной ЖК-дисплей FFT ≤Длина записи 1,7ns 2 м

Основные Особенности

-2 в 1 (DSO + LA)
-Цветной ЖК-экран 8 дюймов
-Поддержка передачи данных через USB
-20 групп автоматических вариантов измерения

Цифровой запоминающий осциллограф

-Полоса пропускания: 60 МГц-200 МГц
-Частота дискретизации: до 2GS/s
-Функция автоматического масштабирования
-БПФ

Логический анализатор

-Полоса пропускания: 100 МГц-200 МГц
-Частота дискретизации: 20/s-2gs/s
-16 цифровых каналов

Применение

Тест на дизайн и отлаживание цепи
Определенные сигналы, логическая информация
Образование и обучение, Тест цепи смешанного сигнала

Технические характеристики

Технические характеристики осциллографа для цифрового хранения

Модель

MSO8102T

Пропускная способность

100 МГц

Частота образцов (в режиме реального времени)

2GS/s

Времени нарастания импульсов

≤ 3.5ns

Дисплей

8,0 ''Цвет ЖК-дисплей, TFT экран, 640 × 480 пикселей

Канал

Двойной внешний триггер

Горизонтальные весы (s/div)

2ns/div - 100s/div, шаг за 1 - 2 - 5

Точность постоянного тока (средняя)

Средний> 16:±(3% чтения + 0,05div) для V

Вертикальной чувствительностью

2 мВ/деление-10V/div

DC усиления точность

± 3%

Вертикальное разрешение (A/D)

8 бит (2 канала одновременно)

Интерполяция

Sin (x) / x

Макс Вход Напряжение

400 В (DC + AC, PK - PK)

Зонд коэффициент затухания

1X, 10X, 100X, 1000X

Режим запуска

Края, видео, чередование, пульс, наклон

Режим приобретения

Нормальный, пиковый и средний

Запись Длина

Макс. 2 м точек

Хранение сигналов

4 сигналов

Автоматическое измерение

Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot,
Время подъема, время падения, задержка A & rarr;B & uarr;, задержка A & rarr; B⑤, + ширина,-Ширина, + нагрузка,-нагрузка

Сигналов математика

+, -, ×, ÷, FFT

Питание

100 - 240 В переменного тока, 50 Гц/60 Гц, кошкаII

Lissajou фигура

Пропускная способность

100 МГц

Разность фаз

± 3 градуса

Связь Интерфейс

USB 2,0, USB-хост и RS232 / VGA (опционально)

Предохранитель

1 А, класс T, 250 В

Размеры (Ш × В × Г)

370 × 180 × 120 (мм)

Вес (без посылка)

2,20 кг

Логический анализаторТехнические характеристики

Модель

MSO8202T

Частота образцов (в режиме реального времени)

20 S/s - 2GS/s

Пропускная способность

100 МГц

Канал

16

Запись Длина

Макс. 4 м каждого канала

Вход сопротивление

660kом ± 5%, одновременно с 15 ± 5pF

Режим запуска

Кромка, шина, состояние, выравнивание данных, ширина данных, распределенная очереди

Положение запуска установка

Пре-триггер, середина-триггер и Re-триггер

Порог Напряжение

± 6 В (4 настройки)

Вход диапазон сигнала

± 30V

Поиска данных

В наличии

Данные Системы

Бинарный, десятичный, шестигранный

Цифровой фильтр

0, 1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2 дополнительно

Установка для хранения

10 настройки

USB флеш-диск для хранения

В наличии

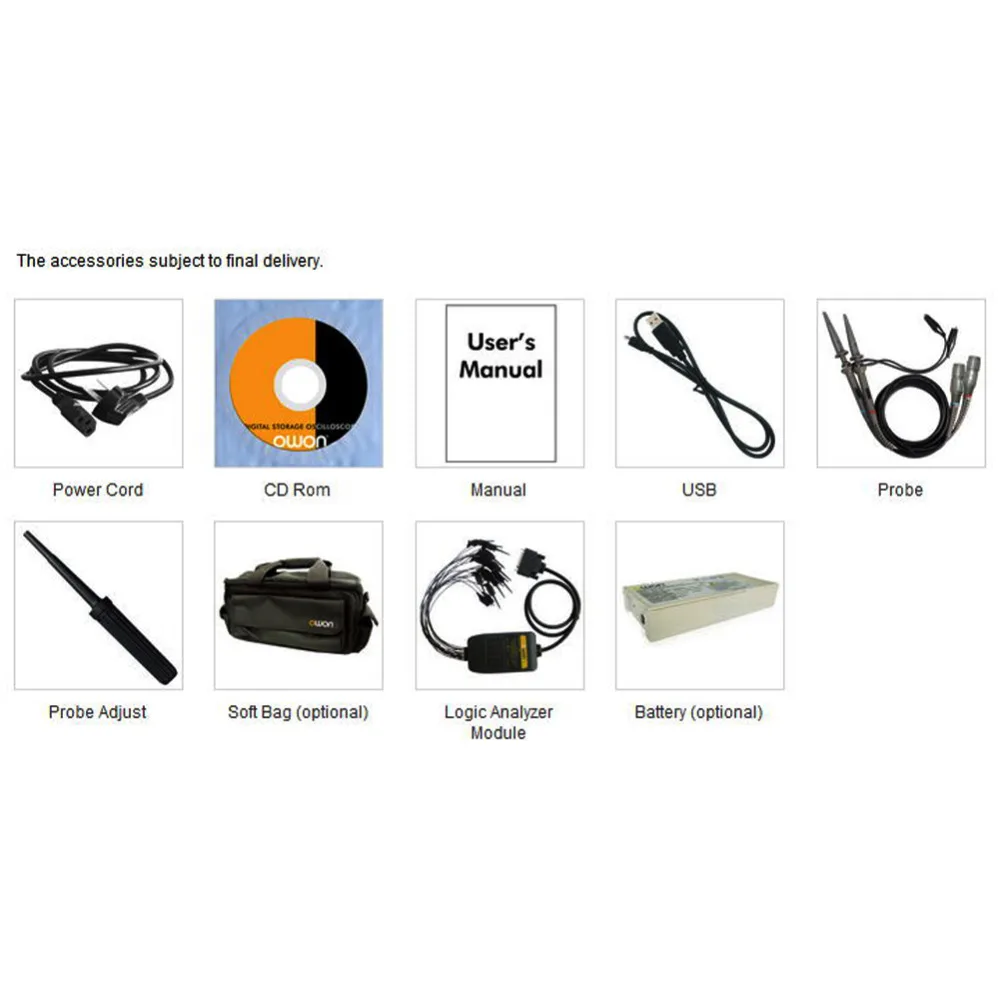

Вспомогательное оборудование:

1) шнур питания;

2) CD-Rom;

3) Руководство пользователя;

4) USB;

5) зонд;

6) Регулировка щупа;

7) Мягкая сумка (опционально);

8) модуль логического анализатора;

9) аккумулятор (опционально);

Доставка:ЕС заказы отправляются из нашей Европы с помощью воздушная почтаОт 9 до 16 летВ течение нескольких рабочих дней, спасибо
