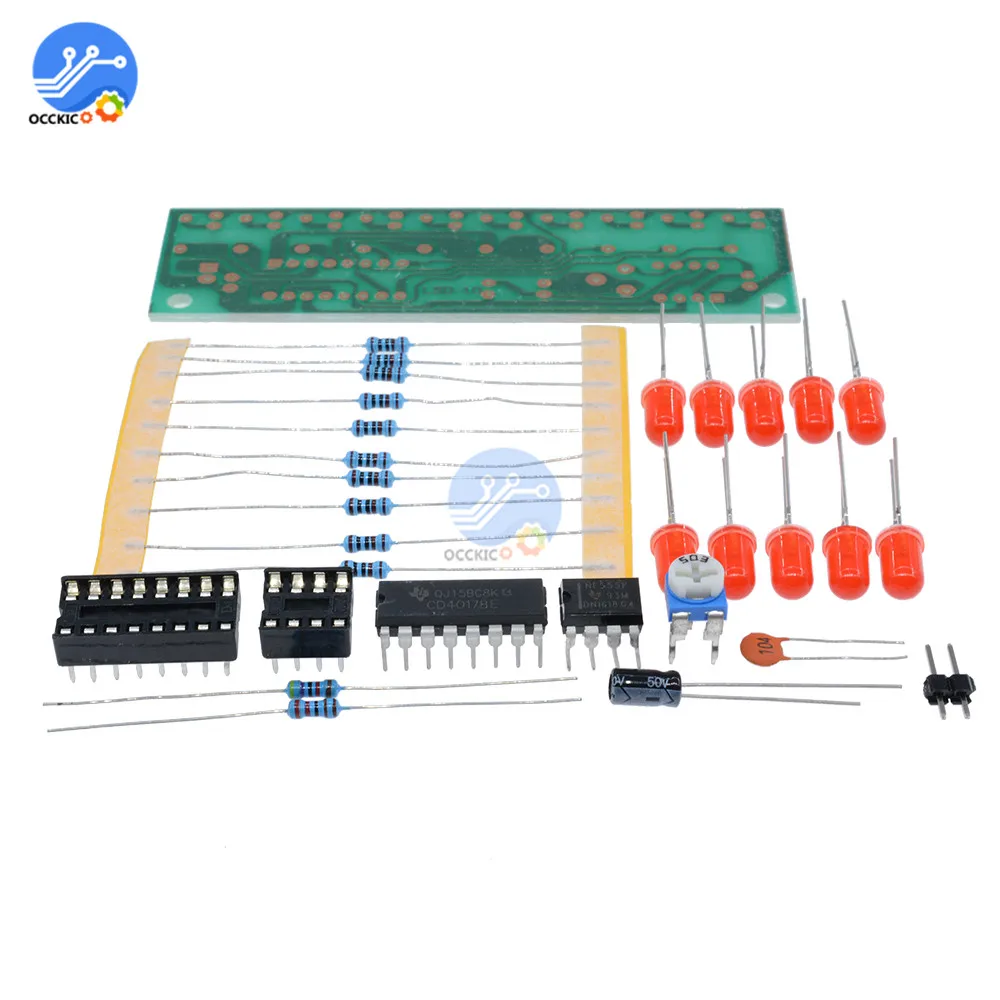

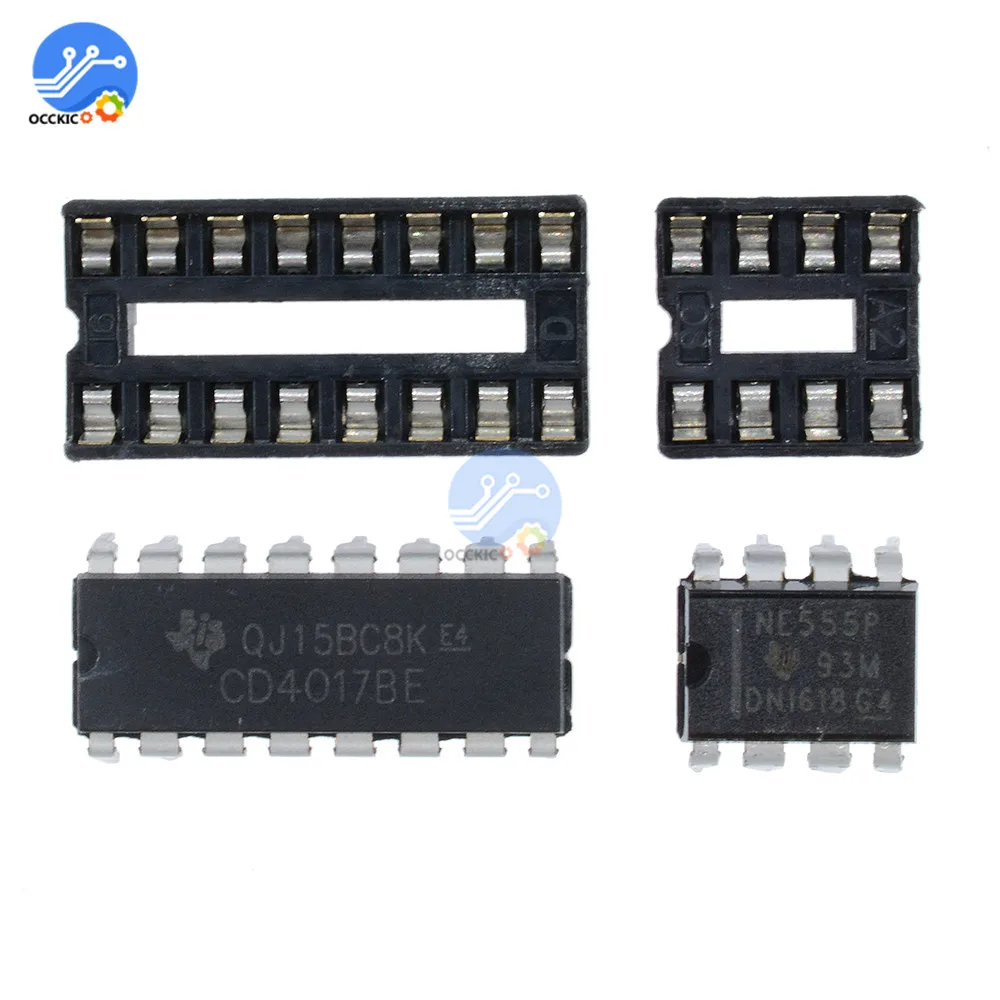

Светодиодная лампа Chaser, водная струящаяся лампа, светодиодный электронный DIY набор, модуль NE555 + CD4017, драйвер, питание от воды, NE555, схема красного цвета

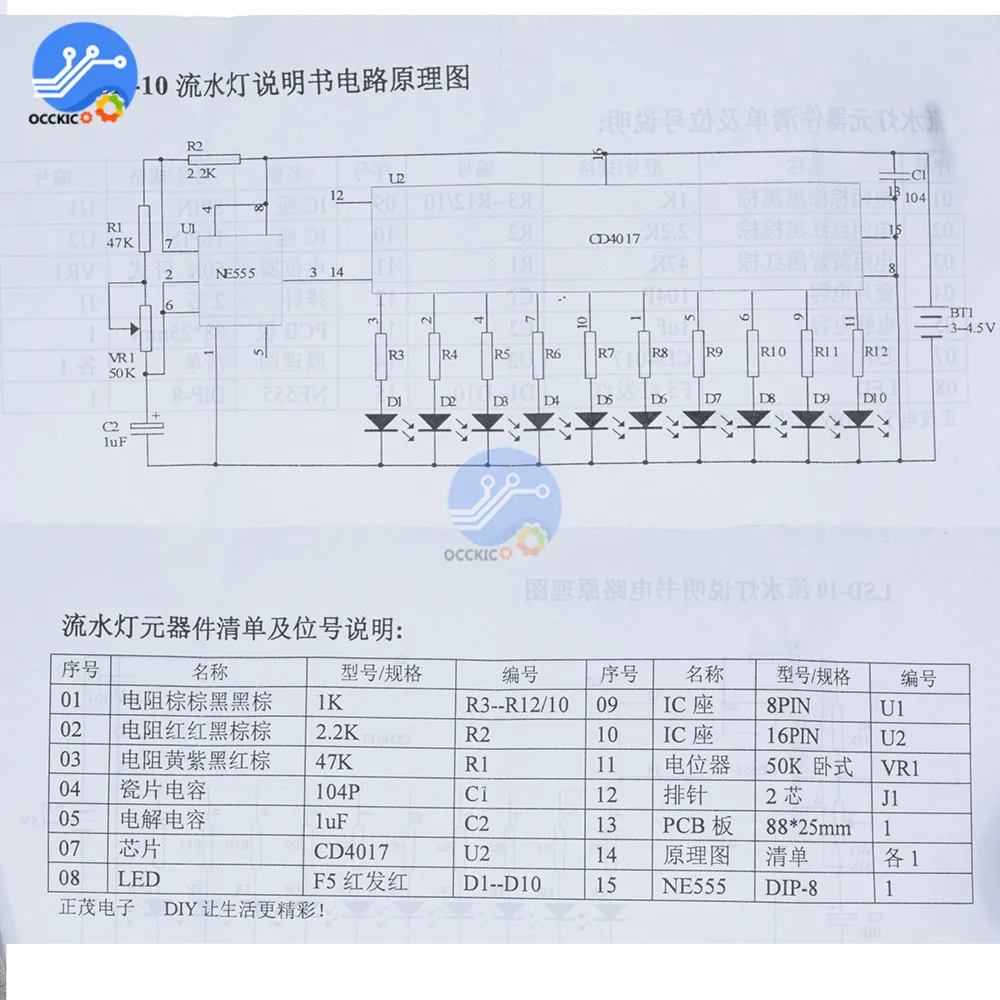

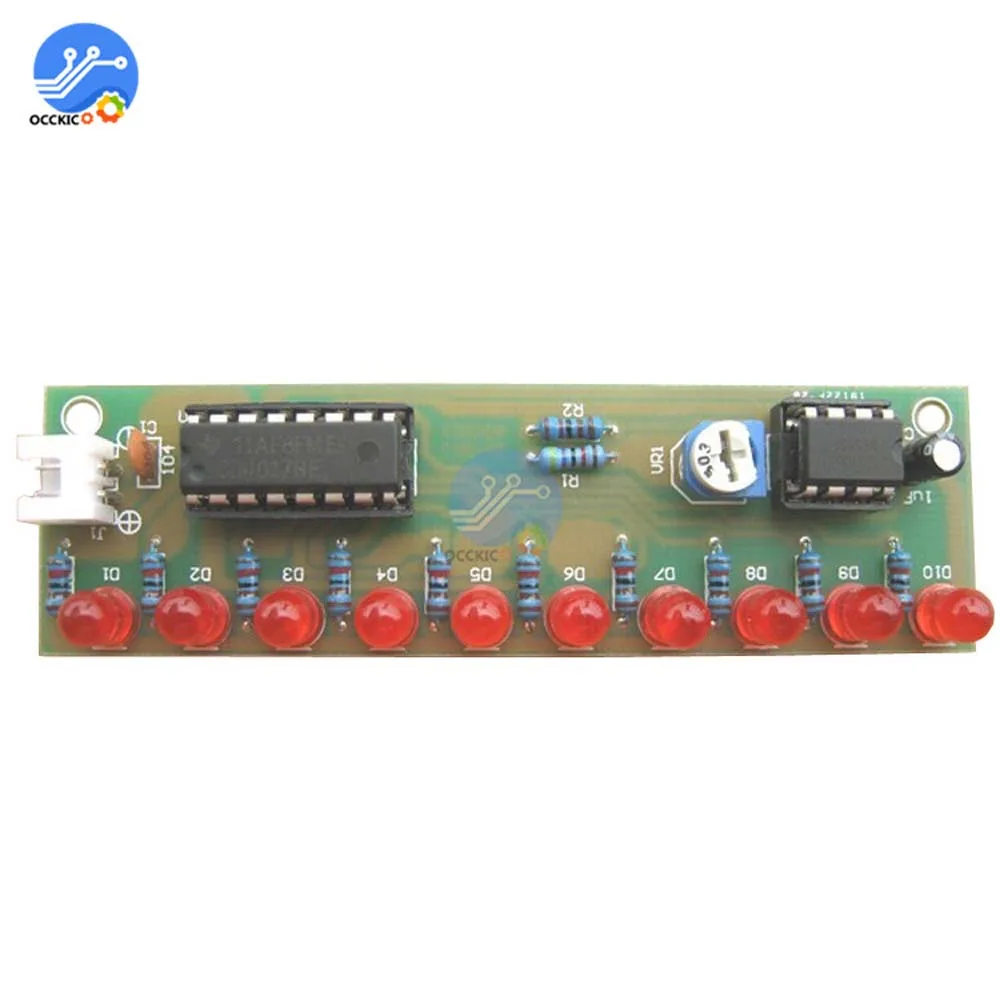

Модель комплекта: LSD-10 Напряжение питания: 3 - 4 .5 В Размер печатной платы: 88*25 мм Толщина печатной платы: 1,0 мм Схема: Набор в основном с помощью схемы генерации часов и десятичной контурной схемы От NE555 core, самовозбуждаемый мультивибратор, мощность через R2, R1, VR1 для зарядки конденсатора C2, когда C2 просто начинает зарядку, штырь U1 2 низкий, таким образом, выходной конец 3 футов был высокой мощностью от R2, R1, VR1 C2 заряжает до 2/3 напряжения питания, Выходной уровень 3 фута от высоких до низких, U1 внутренняя разрядная трубка включена, конденсатор C2 через VR1, R1, U1 pin 7 разрядка, менее 1/3 напряжения питания до напряжения через C2, U1 уровень 3 футов от низкого до высокого уровня. C1 снова заряжается, поэтому цикл образует колебание. Время зарядки: 0,695 (R2 + R1 + VR1) C2 Время разряда: 0,695 (VR1 + R1) C2, регулятор VR1 может управляться осциллятором выходной частоты, u1 часовой Осциллирующий сигнал постоянно применяется к U2 для pin 14, U2 10 выходной терминал 10 соединен со светодиодом, Когда 10 Выходная клемма U2 производит высокий уровень в сигнале часов под действием вращения, D1 - D10 последовательно горит, тем самым формируя эффект струящийся светильник. Настройте VR1 для регулировки скорости потока светодиодных ламп.
