DOIT C300 WiFi RC шасси автомобиля с NodeMCU ESP8266 плата + мотор-привод Щит Плата комплект

DOIT C300 WiFi RC шасси автомобиля с NodeMCU ESP8266 плата + мотор-привод Щит Плата комплект

Введение

Этот смарт-автомобиль с Wi-Fi RC разработан и разработан на основе ESP-12E ESP8266, который может управляться мобильным телефоном, ПК и wechat (сейчас только в Китае). Все эти документы могут быть загружены на официальный сайт DOIT: www.doit.am, включая схему для автомобиля.

После его получения, можно в дальнейшем разработать на базе Lua IDE.

Продукт Особенности

Noveland элегантный внешний вид;

Алюминий сплав;

Твердая структура;

Важным фактором;

Быстро, стабильно, гибко;

Большая мощность;

Шасси автомобиля параметры

Название: C300 интеллектуальное автомобильное шасси

Материал: алюминиевый сплав

Колеса: резина (имеет Синее и красное цветов.)

Размер продукта: около 200*120*70 мм (длина * ширина * высота)

Вес: 1000 г

Цвет: золотистый, желтый, серебристый для корпуса, а колесо синее и красное.

Мотор параметры:

Название: мотор-редуктор 25 мм

Выход скорость: 150 ± 10% об/мин

No_ток нагрузки: 200 мА (макс.)

Ток стойкости: 4500mA (макс.)

Крутящий момент, крутящий момент: 9,5 kgnan

Номинальная частота вращения: 100 ± 10% об/мин

Номинальный крутящий момент: 3000gNaN

Номинальный ток: 1200 мА (макс.)

Шум: 56dB

Рабочее напряжение: 9 В

Снаружи вал Длина: 14,5 мм

Конец вала играть: 0,05-0,50 мм

Размер винта: M3.0

Допустимое отклонение диаметра. Вала phi 4 мм, D3.5

Датчик: 2 импульса/круг

Параметры колеса

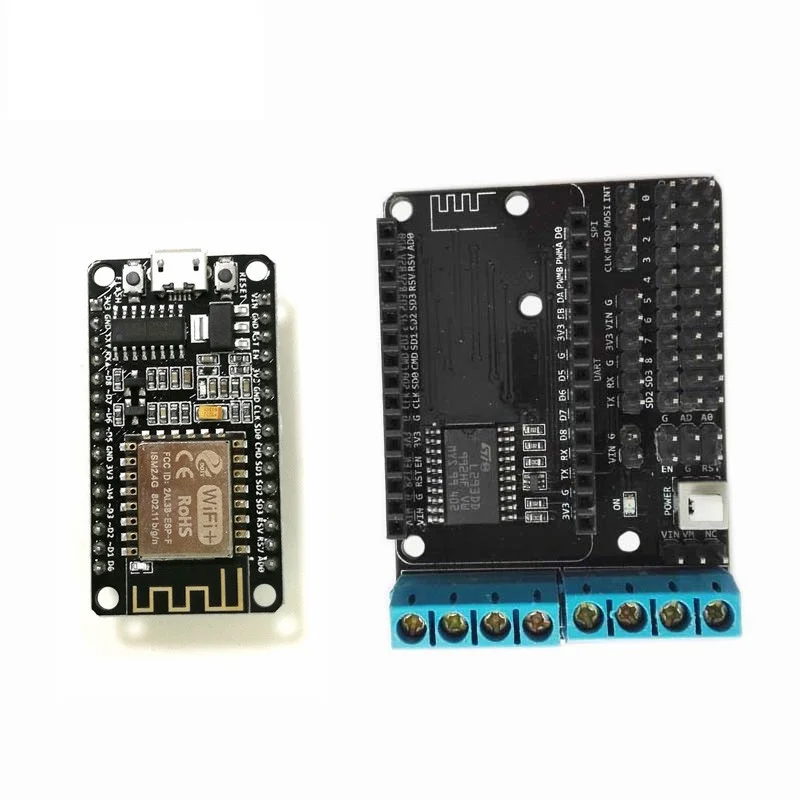

О наборе управления Nodemcu

Технические характеристики

Мощность Вход

1) Мотор Мощность (м): 4,5 ~ 36В, может Мощность отдельно;

2) Управление Мощность (ВИМ): 4,5 ~ 9V(10V MAX), может Мощность отдельно;

3) модуль, имеющий ярлык модуль (Подключите VM и Вим), таким образом, можно использовать в одну сторону мощность публично (4,5 ~ 9V) плата управления питанием со светодиодом и щит для платы двигателя;

Логический рабочий ток (МКС):≤ 60 мА (Vi = L), ≤ 22 мА (Vi = H);

Рабочий ток вождения (Io): Io:≤ 1,2 А;

Максимальная мощность рассеивания: 4 Вт (T = 90 градусов);

Управление сигнала Вход Напряжение: высокая Напряжение (2,3 V ≤vih≤vin); Нижняя Напряжение (-0,3 V ≤vil≤ 1,5 V);

Рабочая температура: -25 градусов-+ 125 градусов

Режим работы: Двусторонняя, большая мощность, h-мост;

Поддержка беспроводного стандарта 802,11 b/g/n;

Поддержка STA/AP/STA + AP 3 типа режима работы;

Встроенный стек TCP/IP, Поддержка многоканального TCP-клиентского подключения (макс. 5);

D0-D8, SD1-SD3 б/у как GPIO, PWM, межсоединений интегральных схем, и т. д., Порты и разъёмы приводом способность 15mA;

AD0: 1-канальный ADC;

Мощность Вход: 4,5-9V (10VMAX); Поддержка Мощность ed-зарядка от USB; Обеспечивают USB-интерфейс отладки;

Рабочий ток: Непрерывная Отправка: & asymp;70mA (макс. 200 мА) Режим ожидания:<200uA;

Передача данных: 110-460800bps;

Поддержка UART/GPIO, интерфейс передачи данных;

Поддержка прошивки с помощью удаленного обновления;

Поддержка Smart Link;

Рабочая температура: -40-125deg;

Режим работы: двусторонний, большой, мощный, h-мост;

Вес: около 310 г (без аккумулятора).

Способ использования контроля за комплект

Свяжитесь со службой поддержки, можете бесплатно получить исходный код приложения Android.

Что же до этого автомобильного набора WiFi, он может работать во многих режимах, например: режим AP и режим STA.

Возможность работы в режиме AP (как точка доступа:

STA режим:

В режиме STA автомобиль Doit может управляться через мобильное приложение, WeChat и page fromинтернет. Обратите внимание, что если вы используете режим STA, сначала скачайте приложение Doit Car Control.lua в автомобиль Doit. Для получения более подробной информации о способах загрузки, пожалуйста, посетите документы по разработке NodeMCU (). Перед загрузкой управления автомобилем Doit. lua входит в контрольную панель, вы должны указать имя и пароль SSID в автомобильном управлении Doit. lua такой же, как и у вашего роутера. Кроме того, в Doit Car Control.lua, вы должны изменить автомобиль на тот, который вам нравится (defaultназвание-автомобиль). Это имя используется как имя устройства, управляемое через мобильный телефон, Wechat и веб-сайт.

На следующем рисунке показано, что автомобиль управляется через веб-сайт.

Отгрузочная ведомость

Шасси: 1 шт.

Колеса: 4 шт.

Медные муфты: 4 шт.

Двигатель постоянного тока: 4 шт.

Светодиодный светильник: полный комплект одежды из 2 предметов

Макетная плата NodeMCU: 1 комплект

Защитная плата привода двигателя: 1 шт.

18650 Батарейный отсек: 1 шт.

Шурупы: несколько

Винтовые инструменты: 3 шт.

Примечание:

Для удобства доставки, бак/шасси автомобиля разобранный.

Колесо синее, серебристое и красное.
