DMX 16 Вт RGBW светодиодный комплект из пластика волоконно-оптический потолочный

DMX 16 Вт RGBW светодиодный комплект из пластика волоконно-оптический потолочный

Оптоволоконные производители освещения, приветствуем рекомендации по индивидуальному заказу.

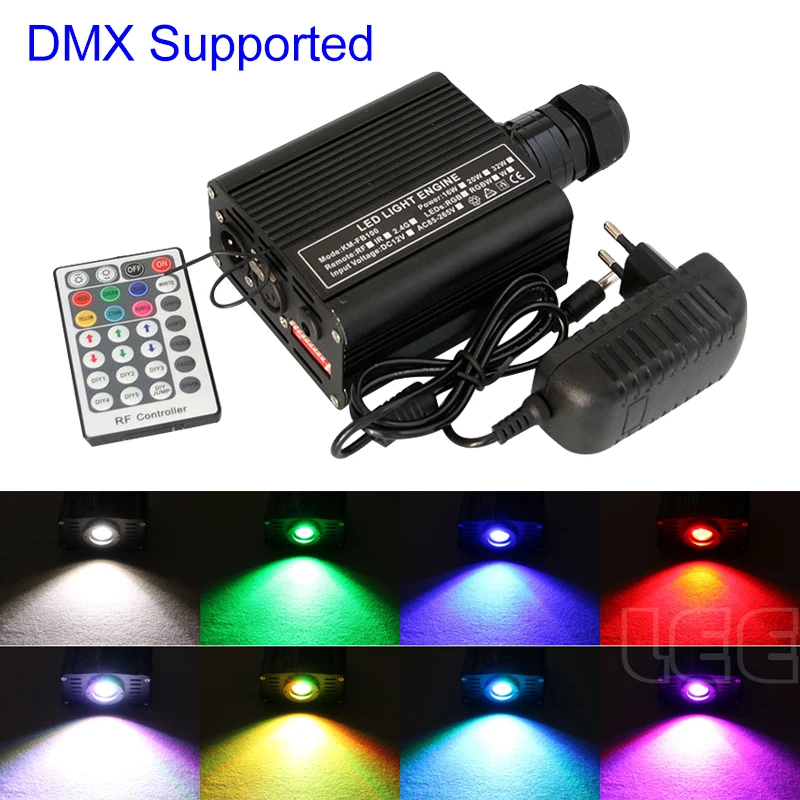

Новинка RGBW светодиодный волоконно-оптический Звездный потолок светильник комплект 0,75 мм 150 шт. * 2 м + 1 мм 100 * 2м стикер волокна 16 Вт Светодиодный DMX светильник двигателя светильник источник

16 Вт Светодиодный светильник RGB:

Технические Параметры
Входное напряжение: AC86-265V мощность: 16 Вт
Цвет: RGBW светодиодный
Выход серый уровень: 256 Вход сигнала: DMX512/1990
Выход DMX :4 канала (RGBW) DMX512 стандарт розетки XLR Сделано в Китае;
Вес нетто: 535 г Вес Бруто: 605 г
Светильник источника размер устройства: L115 * W95 * H55mm головки оптоволоконного кабеля Внутренний диаметр: 16-20 мм
Светильник Материал корпуса: алюминий пульт дистанционного управления: RF

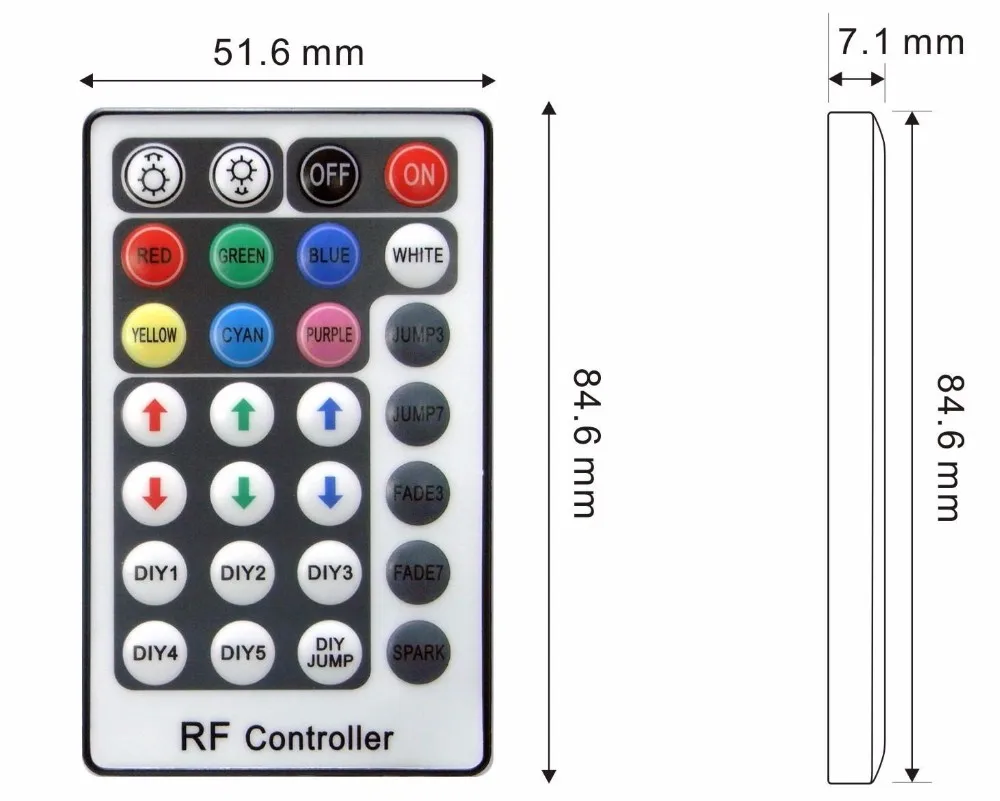

Размеры пульта: L85 × W52 × H7 мм, размер посылка: L220 * W127 * h65мм
Срок службы: 50000 часов Гарантия: 2 года

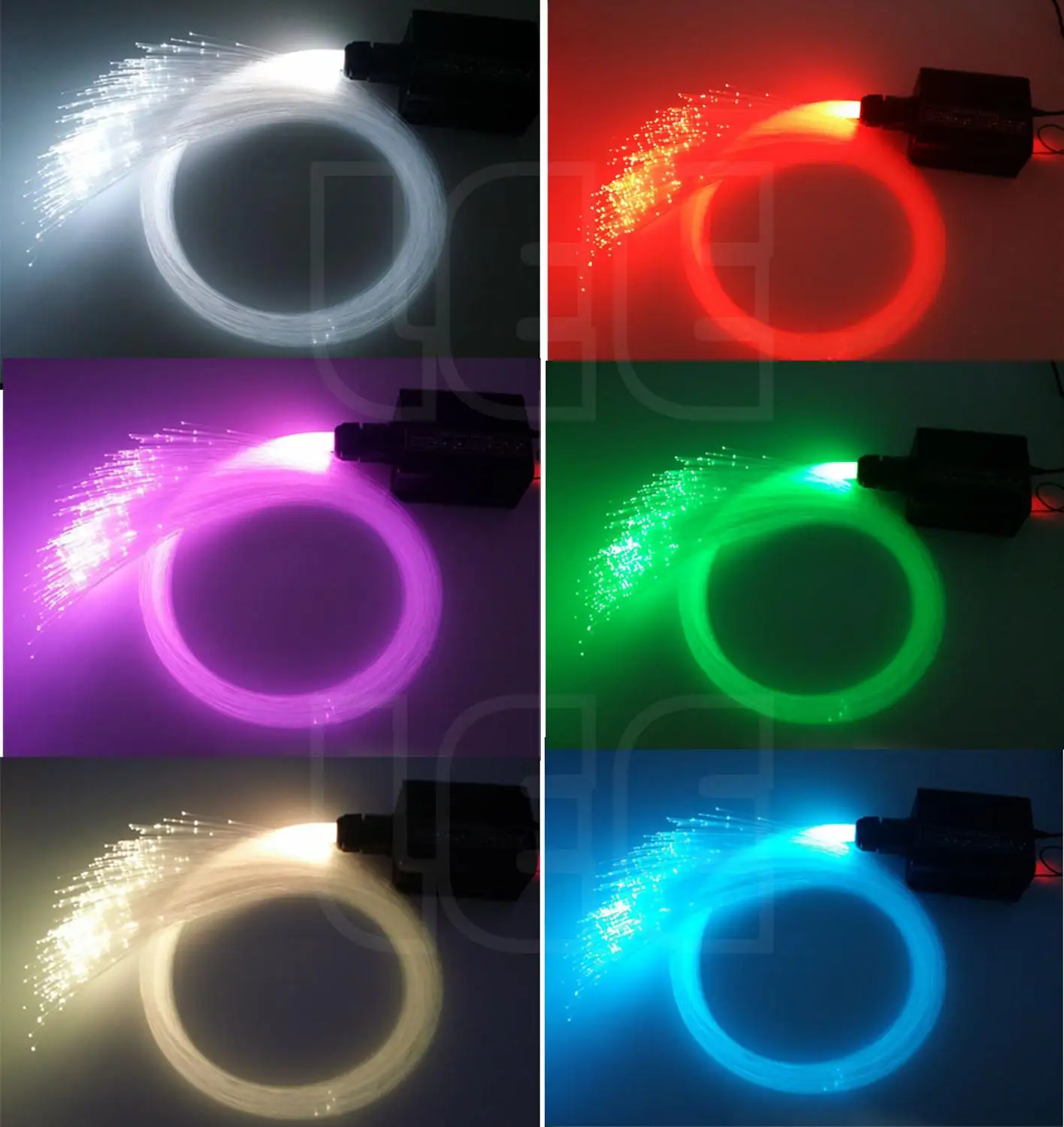

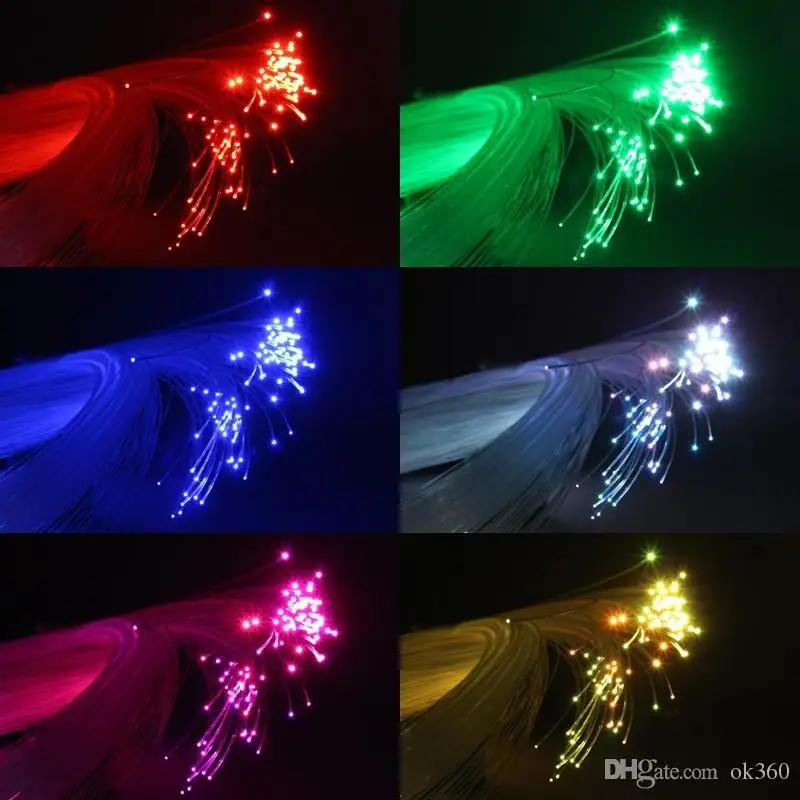

Конец оптоволоконного кабеля светится:

Продукт

Модель

Oute Диаметр

Длина (м)

Цвет

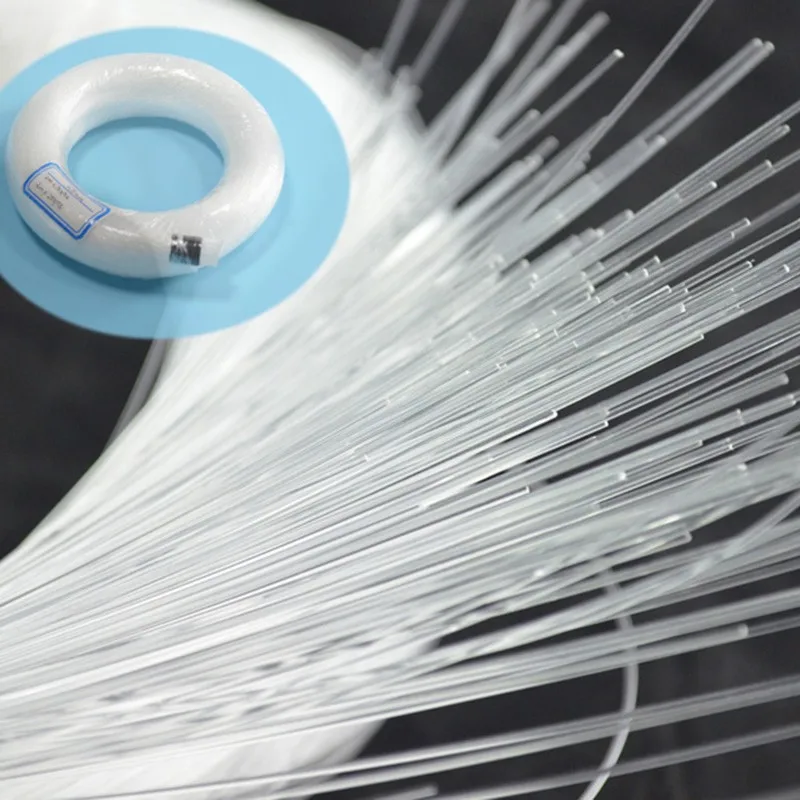

Концевая свечение оптоволоконного кабеля для декоративного освещения

Волокон

0,75 мм

2

Прозрачный

Продукты включают в себя:

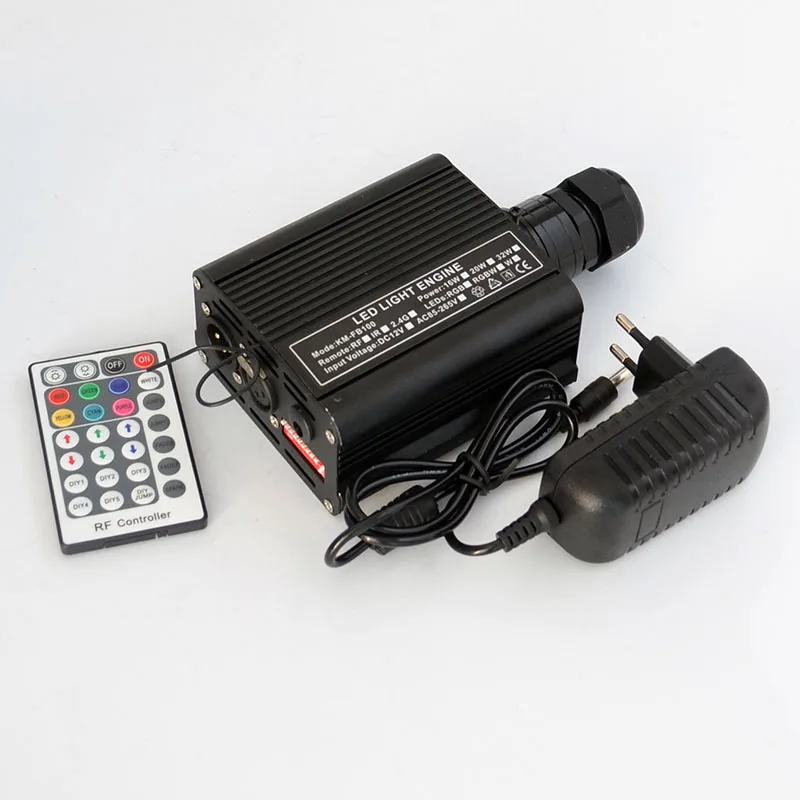

1 шт., оптоволоконный светильник RGB 1,16 Вт
1 шт., пульт дистанционного управления 2,28 ключа RF
3. Выход адаптера 12 в пост. Тока, 1 шт.
4. Руководство пользователя 1 шт.
5. Волоконно-оптический0,75 мм 150 шт. * 2 м + 1 мм 100 шт. * 2 м   2015 г. 1 предмет

Режим 1: Режим DMX

Примечание: FUN = OFF (десятое переключение кода) означает принять Режим сигнала DMX512
Первые настройки Адреса DMX:

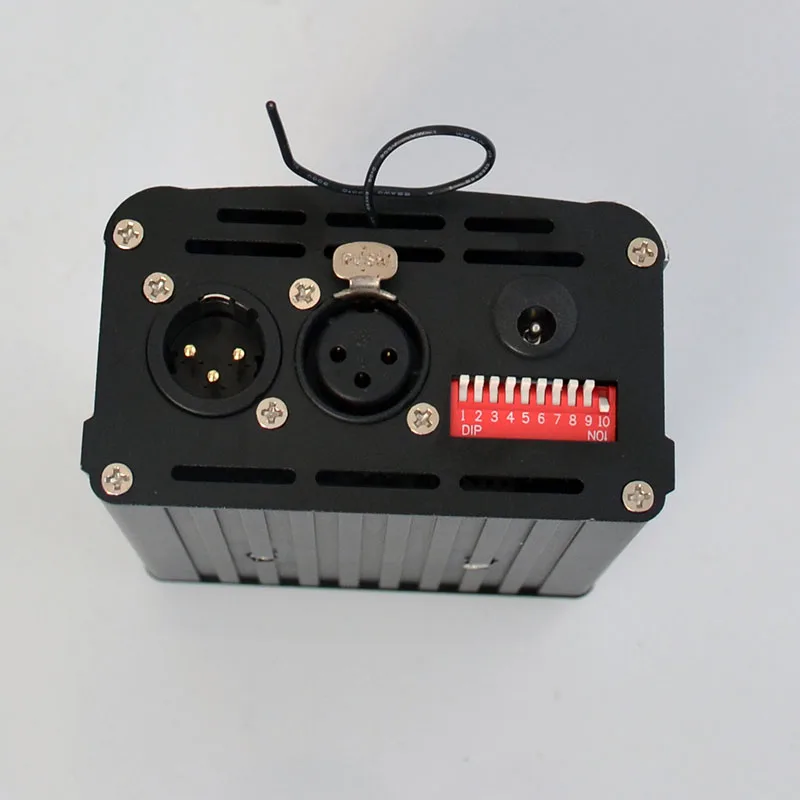

Набор декодеров, адрес бит с помощью переключателя кодирования, из которых 1-9 предназначен для установки стартового адреса переключателя цифрового кода двойной DMX512, первый-самая низкая позиция, девятый один является самым высоким
Бит адресного кода может быть установлен на 512.

DMX512 start адресный код-это сумма переключателей 1-9, в то же время поверните нижнюю часть кодового переключателя (ON set to "1"), затем можно получить значение бит; Переключатель кодирования (Установите значение «0»), значение бит-0.

Пример 1:
Как указано в таблице 1, адрес запуска DMX512 должен быть 38,

Кодирование номера 6,3,2 позиции на циферблате, чтобы «1», другие Установите на «0»,

Затем сумма переключателя 1-9, Значение кода 32 + 4 + 2,

Это адрес запуска DMX512 38

Схема 1

Пример 2:

Как показано на рис. 2, адрес запуска DMX512 установлен на 388,

Кодирование номера 2,3,6,8 переключение циферблата на «1», другие настройки на «0»,

Затем сумма переключателя 1-8, значение кода 4 + 128 + 256 = 388,

Это адрес запуска DMX512 388.

Схема 2

Режим 2: режим RF

Примечание: Это будет радиочастотный режим, когда переключатель No. 10 будет выключен.

Инструкция удаленного доступа:

Функция совпадения кода (доступна, когда вы выходите из фабрики)

1. Питание Светодиодного двигателя, хорошо работает, когда указаны красные огни.

2. Нажмите на FADE3 и FADE7 одновременно с эффективным дистанционным управлением, белый цвет светодиодного двигателя мигает. Код соответствует успешно выполненному.

Режим 3: встроенный режим эффектов

Выбор эффектов (кнопка переключения № 4 на № 4):12 видов

1. Пуш-ап № 1: семь цветов, изменение цикла. 2.Push No. 2: RGB выцветает и выцветает

3. Push No.1 и 2: Severn color jumping 4. Push No.3: RGB jumping.

5. Нажмите № 1 и 3: RGB flash jumping. 6. Push No.2 и 3: Статический красный

7. Нажмите № 1, 2 и 3: статический зеленый 8. Нажмите № 4: статический синий

9. Пуш-ап № 1 и 4: статический желтый 10. Пуш-ап № 2 и 4: статический фиолетовый

11. Толчок № 1, 2 и 3: статические cyan 12. Пуш-ап № 3 и 4: Статический белый

Выбор скорости (кнопка переключения № 5 на № 7) 8 видов

1. Пуш-ап No.5: 0,5 во-вторых. 2. Push No.6: 1 секунда. 3. Нажмите с силой, No.5,6: 1,5 во-вторых. 4. Нажмите № 7: 2 секунды.

5. Нажмите с силой, No.5: 0,5 во-вторых. 6. Push No.6: 1 секунда. 7. Пуш-ап No.5,6: 1,5 во-вторых. 8. Нажмите № 7: 2 секунды.

Применение схема подключения

1. Модель DMX

2. Радиочастотная модель

3. Модель BUILT_IN

Максимальная формула подключения волокна:

Количество оптического волокна может быть установлен:

Модель

Внутренний диаметр pgконнектора (мм)

Диаметр волокна (мм)

Макс номер волокна

FB75RGBRFDMX

29

0,75

1100

FB75RGBRFDMX

29

-1 шт.

660

FB75RGBRFDMX

29

1,5

290

FB75RGBRFDMX

29

2

160

Фотографии товара: abcde@alibaba.com

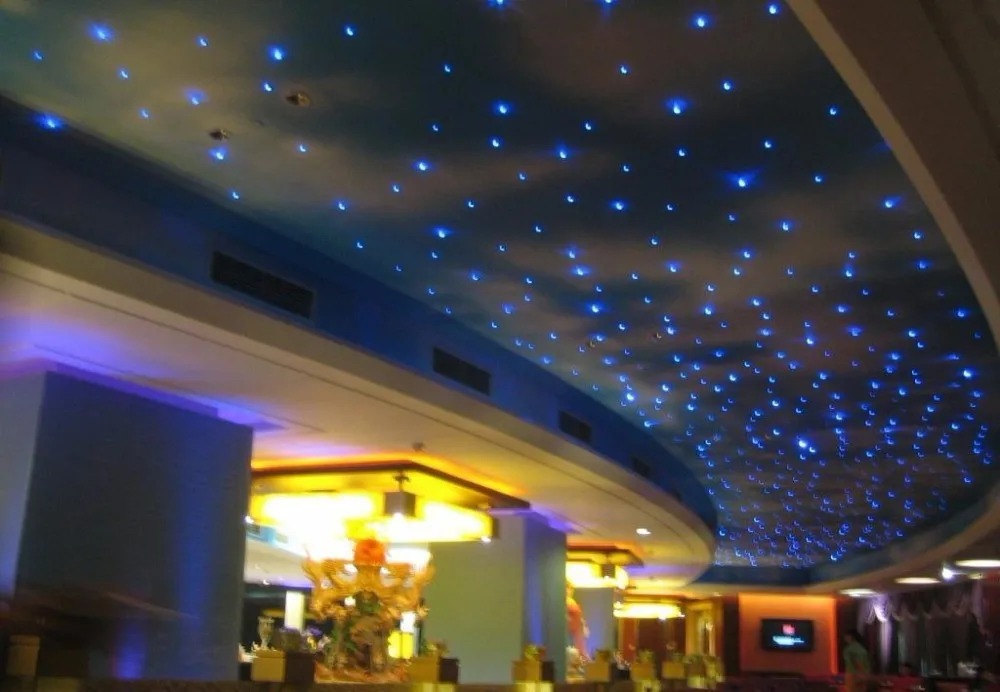

Применение эффект...............................................................................................
