VGA Мониторы контроллер драйвер доска + 40 P кабель lvds Наборы для LP173WD1-TLA1/TLA2/tlc1/ TLD1/TLN1

VGA Мониторы контроллер драйвер доска + 40 P кабель lvds Наборы для LP173WD1-TLA1/TLA2/tlc1/ TLD1/TLN1

Обратите внимание:Это ЖК-контроллер платы набора для разрешения 1600x900, Интерфейс сигнала 2ch 6-бит, 40 контактов ЖК-панели, пожалуйста, проверьте вашу ЖК-панель информации, прежде чем оформить заказ. Или дайте нам знать ваш ЖК-номер Номер сначала, отправив нам сообщение Aliexpress перед оформлением заказа, таким образом, мы можем проверить, совместимы ли платы контроллера с вашей ЖК-панелью, тогда мы можем подготовить правильный комплект для вас срочно. спасибо.

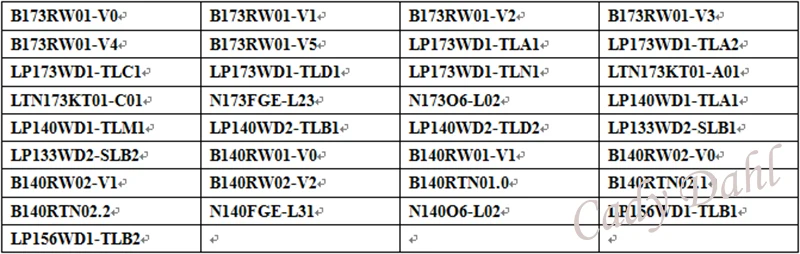

ЖК-дисплей модель Поддержка:

ЖК-дисплей Параметры:

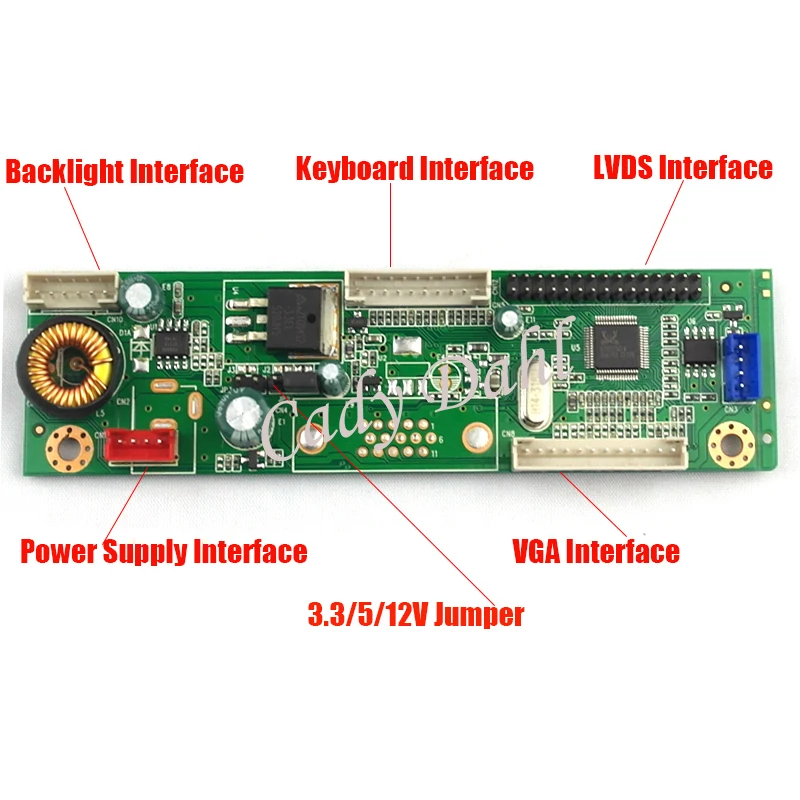

1) 1 * вход VGA
2) Потребляемый Адаптер питания: 12v-2a
3) выход LVDS, 6/8/двойной 6/двойной 8 LVDS
4) 5-кнопка переключения и Регулировка панели
5) светодиодная подсветка питания
6) Размер: 111 х 30 х 1.2 мм

Кабель lvds Параметры:

Подключение ЖК-панели:

Pin #

Имя сигнала

Описание

1

NC

Без подключения

2

Vddin

Питание

3

Vddin

Питание

4

Vdc

VDC Для EDID

5

NC

Без подключения

6

CLK EDID

EDID часы

7

Dataedid

EDID Дата

8

RXO0-

Отрицательный LVDS дифференциальный ввод данных

9

RXO0 +

Положительный LVDS дифференциальный ввод данных

10

GND

11

RXO1-

Отрицательный LVDS дифференциальный ввод данных

12

RXO1 +

Положительный LVDS дифференциальный ввод данных

13

GND

14

RXO2-

Отрицательный LVDS дифференциальный ввод данных

15

RXO2 +

Положительный LVDS дифференциальный ввод данных

16

GND

Дорожный

17

Rxclkin-

Lvds даже часы-сигнал

18

Rxclkin +

Lvds даже часы + сигнал

19

NC

Без подключения

20

RXE0-

Lvds даже 0-сигнал

21

RXE0 +

Lvds даже 0 + сигнал

22

GND

Дорожный

23

RXE0-

Lvds даже 0-сигнал

24

RXE0 +

Lvds даже 0 + сигнал

25

GND

Дорожный

26

RXE0-

Lvds даже 0-сигнал

27

RXE0 +

Lvds даже 0 + сигнал

28

GND

Дорожный

29

Rxec-

Lvds даже часы-сигнал

30

Rxec +

Lvds даже часы + сигнал

31

VLED_GND

Светодиодная земли

32

VLED_GND

Светодиодная земли

33

VLED_GND

Светодиодная земли

34

NC

Без подключения

35

ШИМ

Системы ШИМ сигнала Вход

36

LED_EN

СИД позволяют

37

NC

Без подключения

38

Утвержденная

LED Питание

39

Утвержденная

LED Питание

40

Утвержденная

LED Питание

Вышивка Крестом Пакет включает в себя:

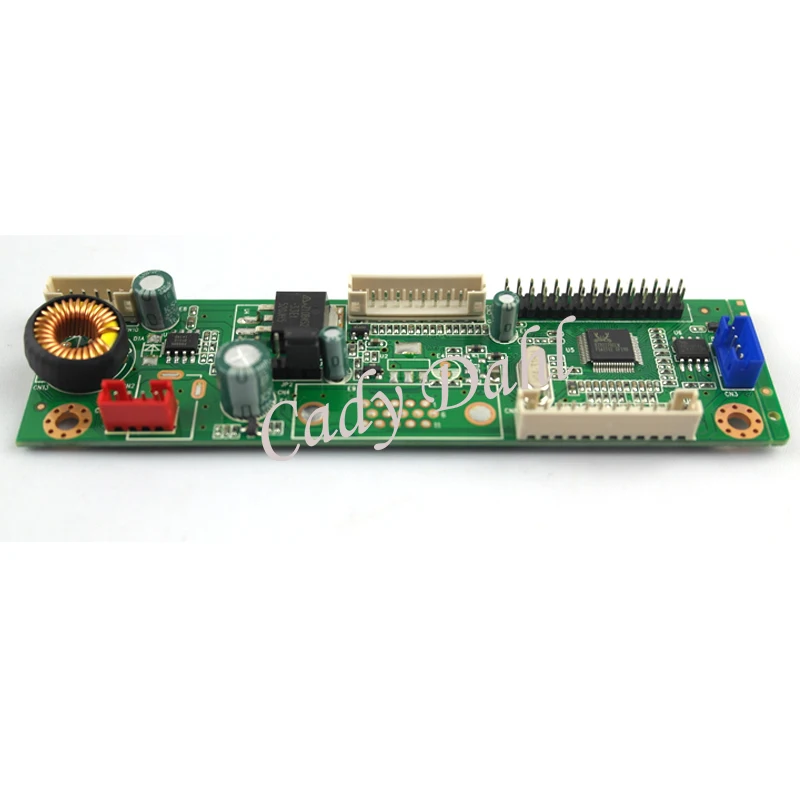

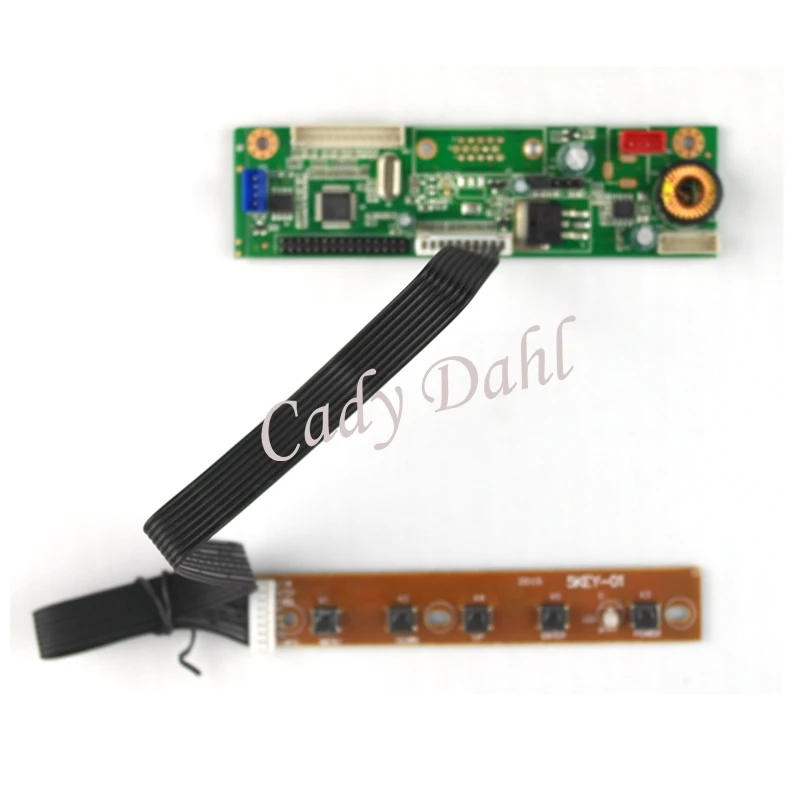

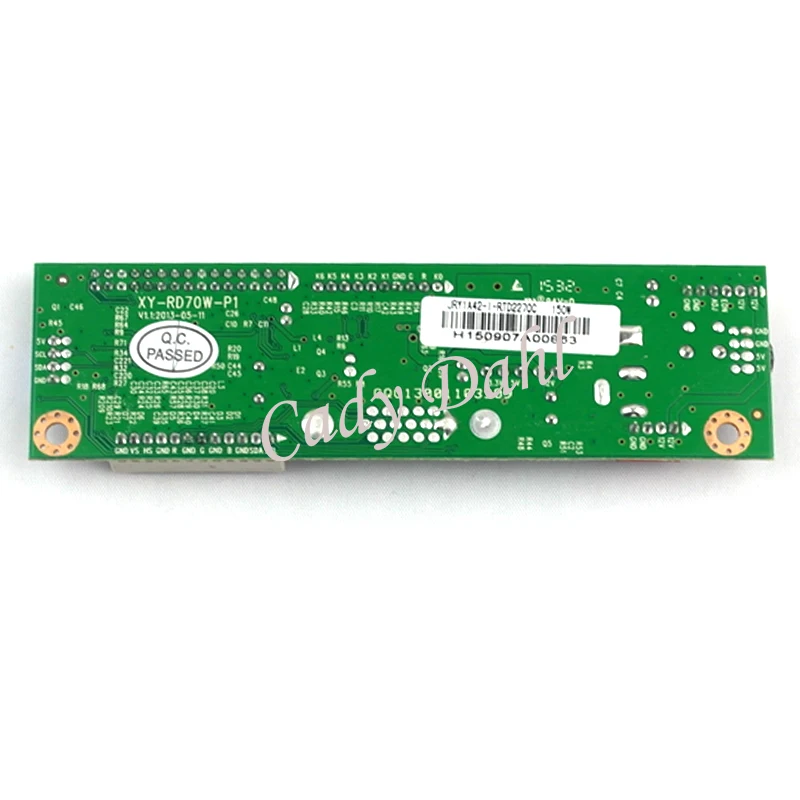

1x VGA LVDS контроллер плата модуля

1 X 8-контактный кабель

1x Keyborad

1 i-pex мм 40 Pins 2 ch 6-бит LVDS кабель
