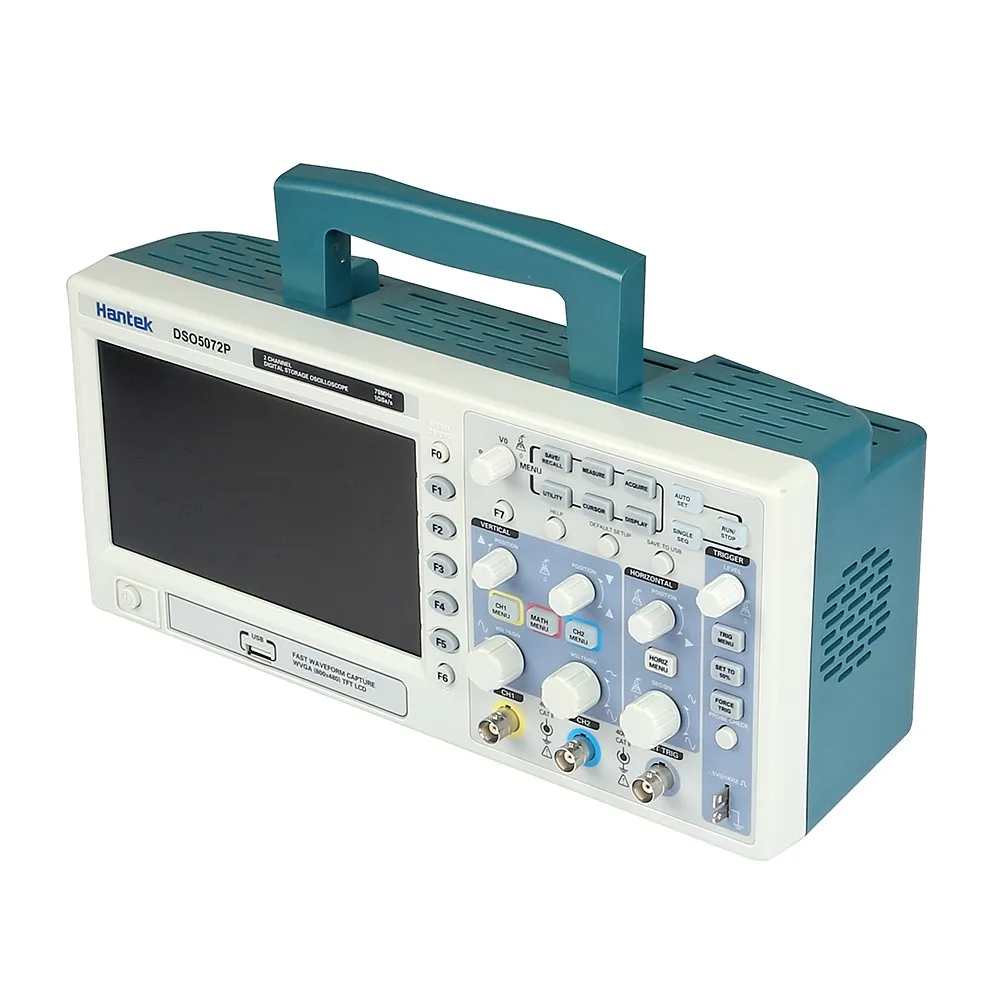

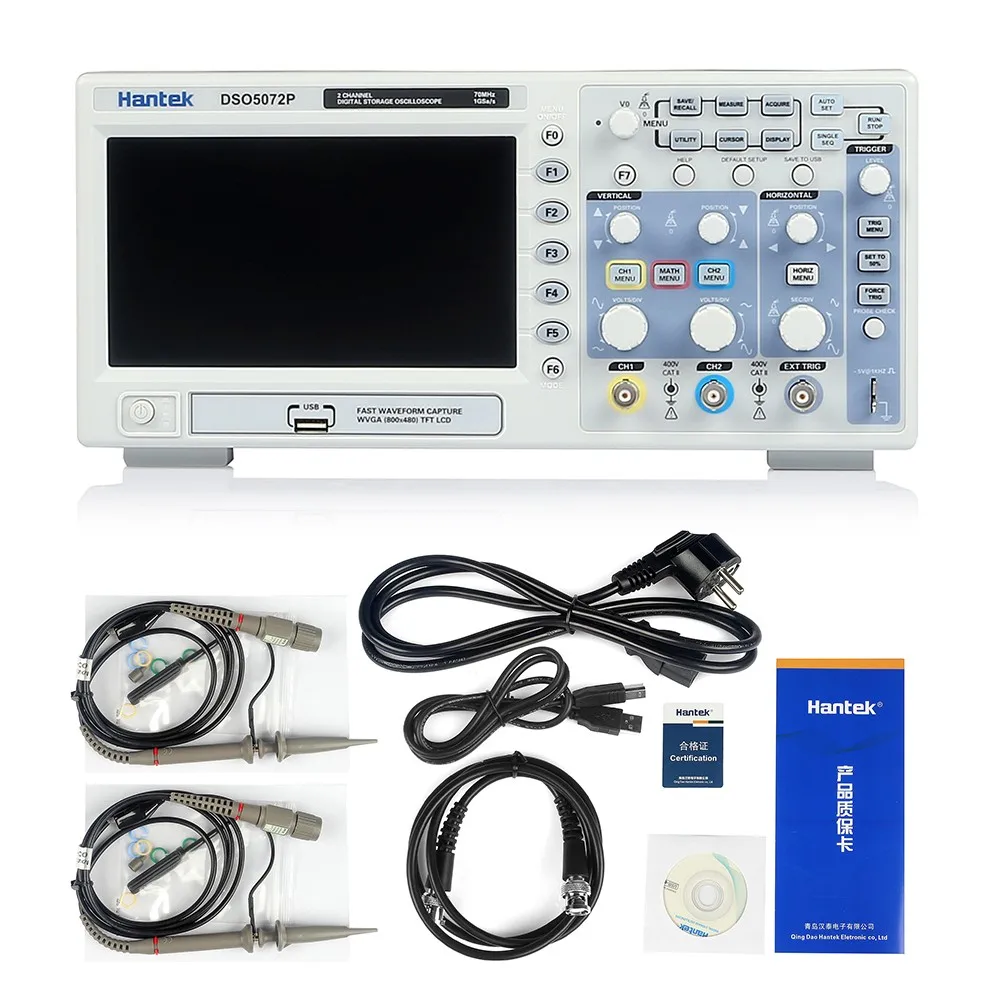

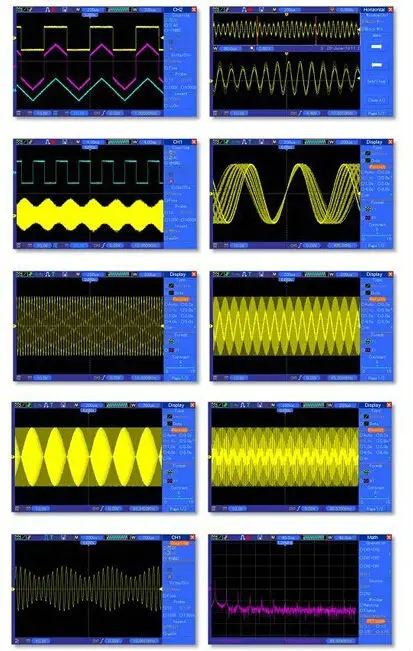

Hantek DSO5072P Цифровой осциллограф 70 МГц 1GSa/s 2CH 40K 7 "TFT сигнал в режиме реального

Hantek DSO5072P Цифровой осциллограф 70 МГц 1GSa/s 2CH 40K 7 "TFT сигнал в режиме реального

DSO5072P

Приобретение

Частота дискретизации

Образец в режиме реального времени: 1GS/s

Приобретение режимов

Обычный

Обычные данные только в том случае,

Пиковое Обнаружение

Высокочастотный и randon glith capture

Средний

Wavecom Средний, выбор 4,8,16,32, 64128

Входы

Входы муфта

AC, DC, GND

Входы Impendance

1MΩ ± 2% ‖ 20pF ± 3pF

Затухания зонда

1X, 10X

Поддерживается зонд коэффициент затухания

1X, 10X, 100X, 1000X

Максимальное входное напряжение

CAT I и CAT II: 300VRMS (10 ×), категория установки;
CAT III: 150VRMS (1 ×);
Категория установки II: дерат при 20 дБ/декада выше 100 кГц до 13 в пикового переменного тока при 3 МГц * и выше. Для несинусоидальных форм волны пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть менее 100 мс длительностью. Уровень RMS сигнала, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. При превышении этих значений может возникнуть повреждение осциллографа.

Горизонтальные системы

Образец диапазон скорости цифрового потока

500 мс/с -- 1GS/s

Сигналов интерполяции

(Син х)/х

Длина записи

40K

SEC/DIV диапазон

4ns/div до 40s/div

Частота дискретизации и
Точность задержки времени

± 50ppm (при любом ≥ 1 мс интервале времени)

Диапазон местоположения

20ns/div до 80us/div; (-8div x s/div) до 40 мс;
200US/div до 40s/div; (-8div x s/div) до 400s

Точность измерения времени Дельта
(Полная пропускная способность)

Однократная съемка, обычный режим: ± (1 пробный интервал + 100ppm × Чтение + 0.6ns);
> 16 средних: ± (1 пробный интервал + 100ppm × Чтение + 0,4 ns);
Интервал выборки = s/div ÷ 200

Вертикальной системы

Разрешение по вертикали

8-бит, все каналы в выборку одновременно

Диапазон местоположения

2 мВ/div до 10 В/div

Пропускная способность

70 МГц

Время нарастания на BNC (обычно)

5ns

Аналоговая полоса пропускания в нормальном и среднем режимах на BNC или с зондом, Соединенным DC

2 мВ/див до 20 мВ/див, ± 400 мВ; 50 мВ/див до 200 мВ/див, ± 2 в
500 мВ/див до 2 В/див, ± 40 В; 5 В/див, ± 50 в

Математика

+, -, *, /, FFT

БПФ

Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman;
1024 образец точка

Предел пропускной способности

20 МГц

Низкочастотная характеристика (-3 дБ)

≤ 10 Гц на BNC

DC усиления точность

± 3% для нормального или среднего режима захвата, 5 В/div до 10 мВ/div;
± 4% для нормального или среднего режима сбора, 5 мВ/div до 2 мВ/div

Точность измерения постоянного тока,
Средний режим приобретения

Когда вертикальное смещение нулевое, и N ≥ 16:± (3% × Чтение + 0,1 див + 1 мВ) выбирается только 10 мВ/див или больше;
Когда вертикальное смещение не нулевое, и N≥ 16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0,2 div]; добавьте 2 мВ для настроек от 2 мВ/div до 200 мВ/div; Добавьте 50 мВ для настроек от 200 мВ/div до 5 В/div

Вольт повторяемости результатов измерений,
Средний режим приобретения

Дельта-Вольт между любыми двумя средними частотами ≥ 16 сигналов, приобретенных при одинаковой настройке и условиях окружающей среды

Триггерной системой

Тип триггера

Край, видео, пульс, наклон, со временем, альтернатива

Источник запуска

CH1, CH2, EXT, EXT/5, AC Line

Режимы ожидания

Автоматический, нормальный, с переключением между дальним

Тип Муфты

DC, AC, отклонение шума, отклонение ВЧ, отклонение НЧ

Чувствительность триггера
(Тип триггера кромки)

Постоянный ток (CH1,CH2):
1div от постоянного тока до 10 МГц; 1.5div от 10 МГц до 100 МГц; 2div от 100 МГц до полного;
Постоянный ток (ВН):
200мВ от постоянного тока до 100 МГц; 350мв от 100 МГц до 200 МГц;
Постоянный ток (EXT/5):
1 В от постоянного тока до 100 МГц; 1,75 в от 100 МГц до 200 МГц;
AC: ослабляет сигналы ниже 10 Гц;
HF отклонить: затухает сигналов выше 80 кГц
Отклонение LF: то же, что и предельные значения постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц

Триггер диапазон уровня

CH1/CH2: ± 8 делений от центра экрана;
ВН: ± 1,2 В;
ВН/5:± 6 в

Точность триггерного уровня (типичная) точность для сигналов с увеличением и падением раза ≥ 20ns

CH1/CH2: 0,2 div × Вольт/div в пределах ± 4 делений от центра экрана;
ВН: ± (6% настройки + 40 мВ);
EXT/5: ± (6% настройки + 200 мВ);

Установите уровень до 50% (Типичный)

Работает с входными сигналами ≥ 50 Гц

Видео вспышка триггера

Видео тип триггера

CH1, CH2: амплитуда пикового к пику 2 деления;
EXT: 400mV;
ВН/5: 2 в

Форматы сигналов и частота полей, тип видео триггера

Поддерживает Системы вещания NTSC, PAL и SECAM для любого поля или любой линии

Выравнивание диапазон

100ns ~ 10s

Широтно-импульсная вспышка триггера

Длительность импульса: режим запуска

Триггер когда (< , >, =, или ≠); Положительный или отрицательный пульс

Длительность импульса: ТРИГГЕРНАЯ точка

Равных: Триггеры осциллографа, когда Задняя кромка импульсный пересекает Триггерный Уровень.
Не равны: если Пульс уже заданной ширины, точкой триггера является конечный край. В противном случае триггеры осциллографа, когда пульс продолжается дольше, чем время, указанное как ширина импульса.
Меньше чем: точка триггера-это трейлинг-край.
Больше, чем (также называется сверхурочным триггером): осциллограф срабатывает, когда пульс длится дольше, чем время, указанное в качестве ширины импульса

Длительность импульса: диапазон

20ns ~ 10s

Склон

Наклон режим запуска

Триггер когда (< , > , =, или ≠ ); Положительный уклон или отрицательный уклон

Наклон ТРИГГЕРНАЯ точка

Равный: осциллограф срабатывает, когда наклон формы волны равен заданному наклону.
Не равны: осциллограф срабатывает, когда наклон формы волны не равен заданному наклону.
Меньше чем: осциллограф срабатывает, когда наклон формы волны меньше заданного уклона.
Больше, чем: осциллограф срабатывает, когда наклон формы волны больше, чем заданный наклон.

Временной диапазон

20ns ~ 10s

Триггерный триггер

Со временем режим

Поднимающийся край или падающий край

Временной диапазон

20ns ~ 10s

Альтернативные триггер

Триггер на CH1

Внутренний триггер: край, ширина импульса, видео, наклон

Триггер на CH2

Внутренний триггер: край, ширина импульса, видео, наклон

Триггер счетчик частоты

Считывания разрешение

6 цифр

Точность (обычная)

± 30ppm (включая все Частотные ошибки и ± 1 ошибки подсчета)

Частотный диапазон

Переменный ток, от 4 Гц до номинальной полосы пропускания

Источник сигнала

Режимы ширины импульса или триггера края: все доступные источники триггера
Частотомер всегда измеряет источник запуска, в том числе когда получение осциллографа прерывается из-за изменения состояния запуска или получения одного события съемки.
Режим триггера ширины импульса: осциллограф подсчитывает импульсы значительной силы внутри окна измерения 1s, которые квалифицируются как триггерные события, например, узкие импульсы в PWM импульсном шлейфе, если установить в <режим, а ширина-в относительно малое время.
Режим триггера кромки: осциллограф подсчитывает все края достаточной величины и правильной полярности.
Режим запуска видео: счетчик частот не работает.

Мера

Измерение курсора

Разница напряжения между курсорами: △V
Разница во времени между курсорами: △T
Обратная △T В Герц (1/ΔT)

Авто Measuerment

Частота, период, средняя, Pk-Pk, цикли RMS, минимальная, максимальная, Время нарастания, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + пошлина, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF

Дисплей

Тип дисплея

7 дюймов 64K цветной TFT (диагональный жидкокристаллический)

Разрешение дисплея

800 по горизонтали на 480 по вертикали

А также контрастности монитора

Регулируемый (16 передач) с индикатором хода

Зонд компенсатор выход

Выходное напряжение (стандартное)

Около 5Vpp в ≥ 1 МОм нагрузки

Частота (обычная)

1 кГц

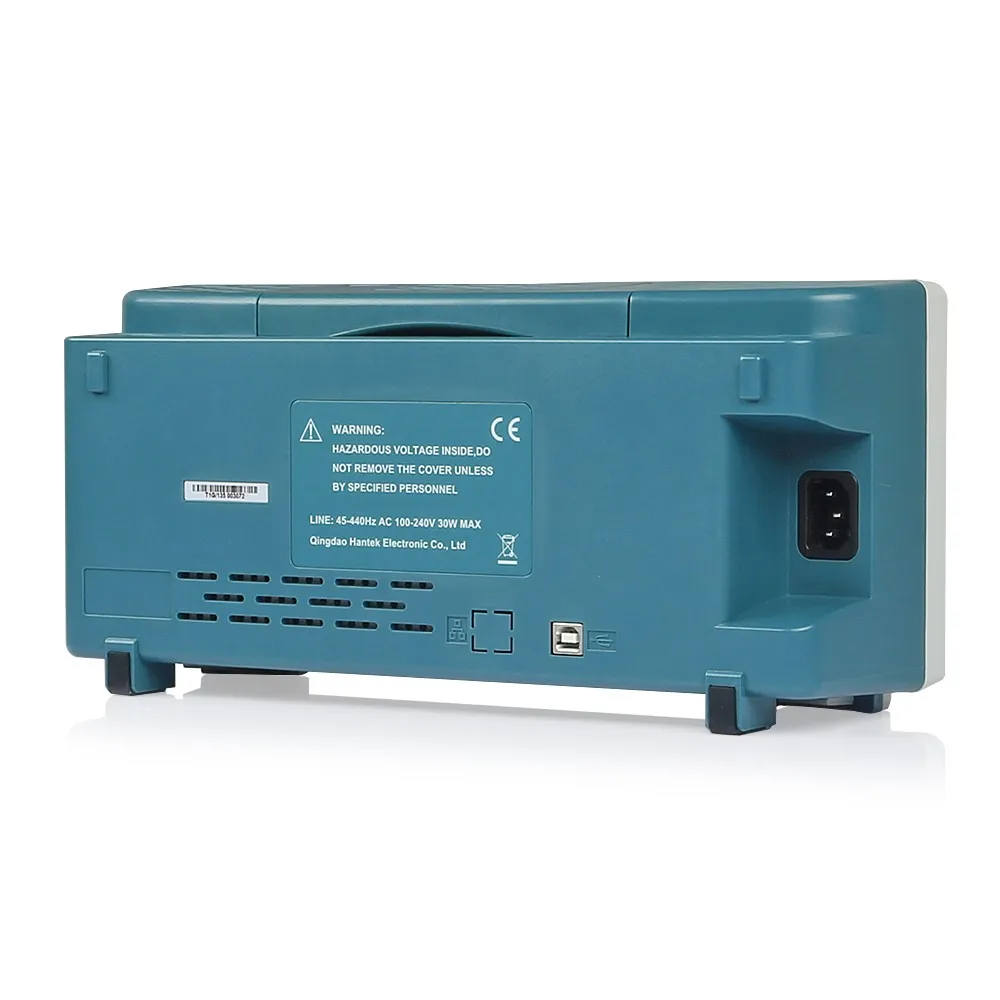

Блок питания

Напряжение питания

100-120VACRMS(± 10%), 45 Гц до 440 Гц, CATⅡ
120-240VACRMS(± 10%), 45 Гц до 66 Гц, CATⅡ

Потребляемая мощность

<30W

Предохранитель

2A, T рейтинг, 250 В

На окружающую среду

Температура

Работа: от 32 ℉ до 122 ℉ (от 0 ℃ до 50 ℃);
Не работает: от-40 ℉ до 159,8 ℉ (от-40 ℃ до + 71 ℃)

Метод охлаждения

Конвекционная печь

Влажность

+ 104 ℉ или ниже (+ 40 ℃ или ниже): ≤ 90% Относительная влажность;
106 ℉ до 122 ℉ (+ 41 ℃ до 50 ℃): ≤ 60% относительная влажность

Высота над уровнем моря

Работа: ниже 3000 м (10000 футов);
Nonoperaring: ниже 15000 м (50000 футов)

Механические часы

Размер

Длина 385 мм, ширина 200 мм, высота 245 мм

Вес

3,5 кг (с упаковкой); 2,08 кг (без упаковки)
