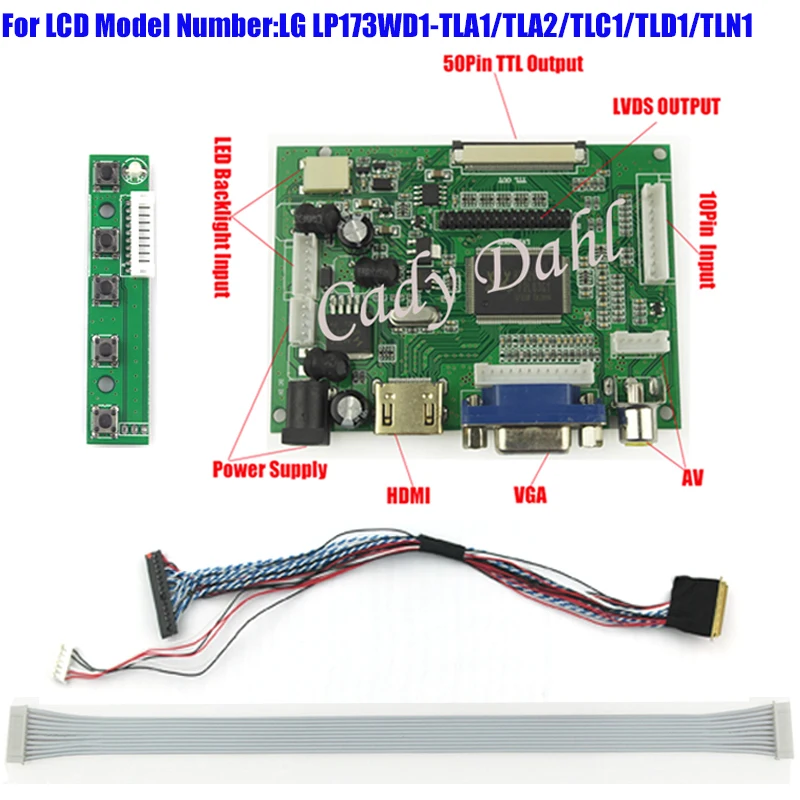

HDMI VGA 2AV плата контроллера + 40 контактов Lvds комплекты кабелей для LP173WD1-TLA1/TLA2/TLC1/TLN1

HDMI VGA 2AV плата контроллера + 40 контактов Lvds комплекты кабелей для LP173WD1-TLA1/TLA2/TLC1/TLN1

Примечание:Эти наборы платы ЖК-контроллера предназначены для разрешения 1600x900, Интерфейс сигнала 2ch 6 бит, 40 контактов ЖК-панели, пожалуйста, проверьте информацию о ЖК-панели перед размещением заказа. Или сначала сообщите нам номер своей модели lcd, отправив нам сообщение aliexpress перед размещением заказа, чтобы мы могли проверить, совместимы ли комплекты платы контроллера с вашей ЖК-панелью, тогда мы можем подготовить правильный набор для вас срочно. спасибо.

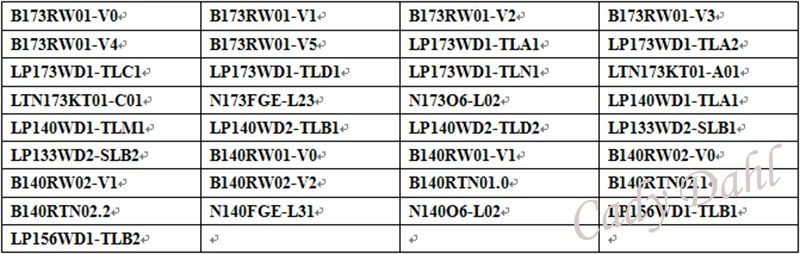

Поддержка ЖК-модели:

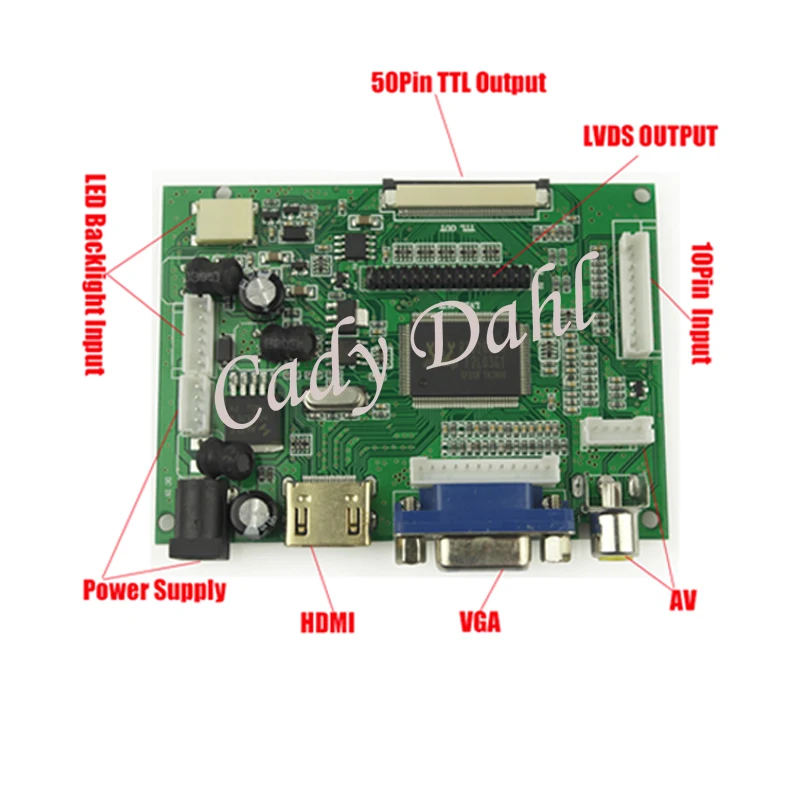

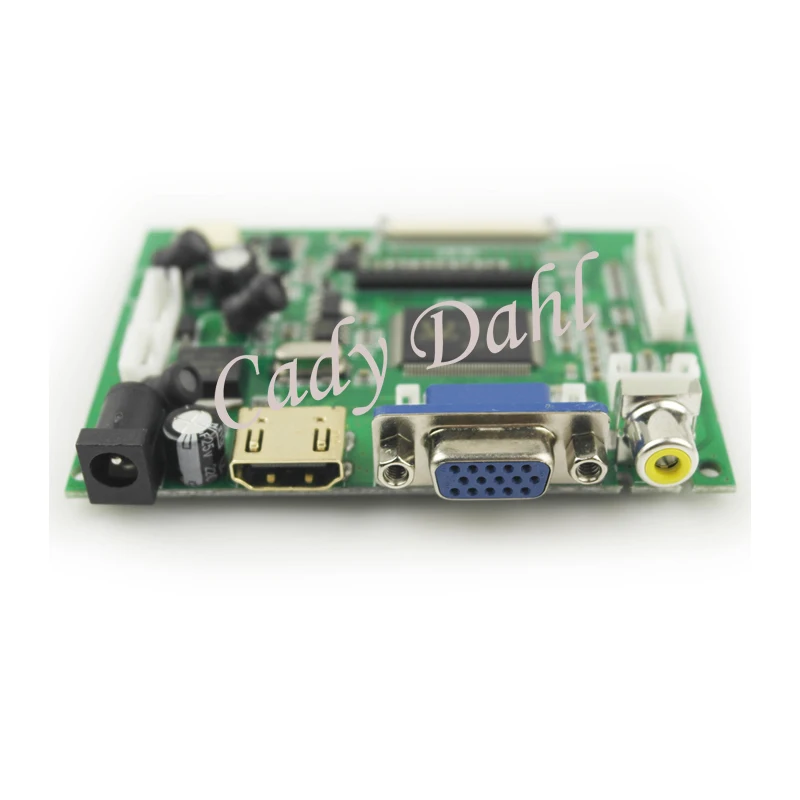

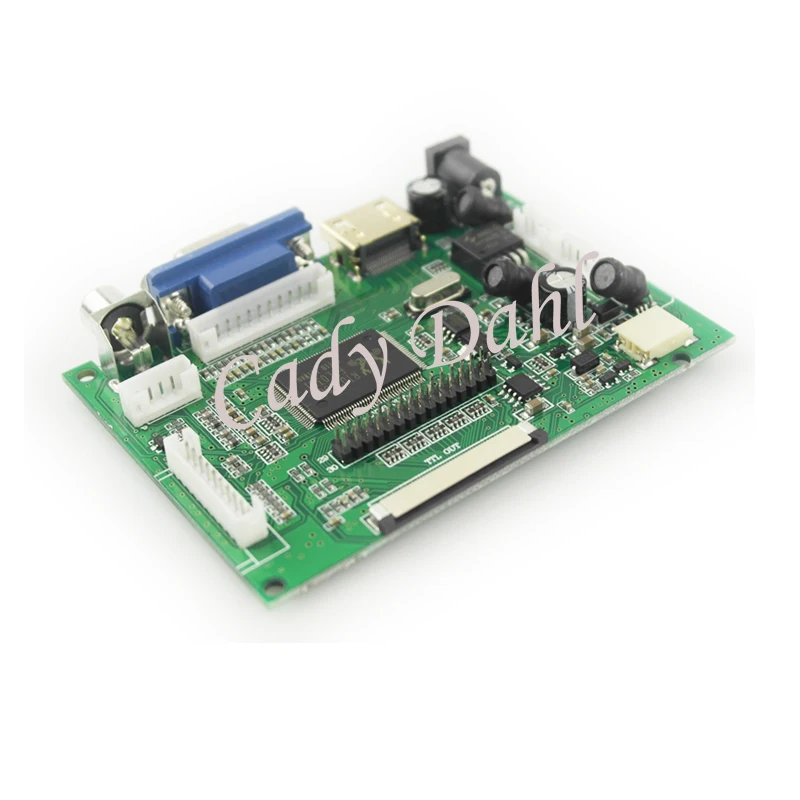

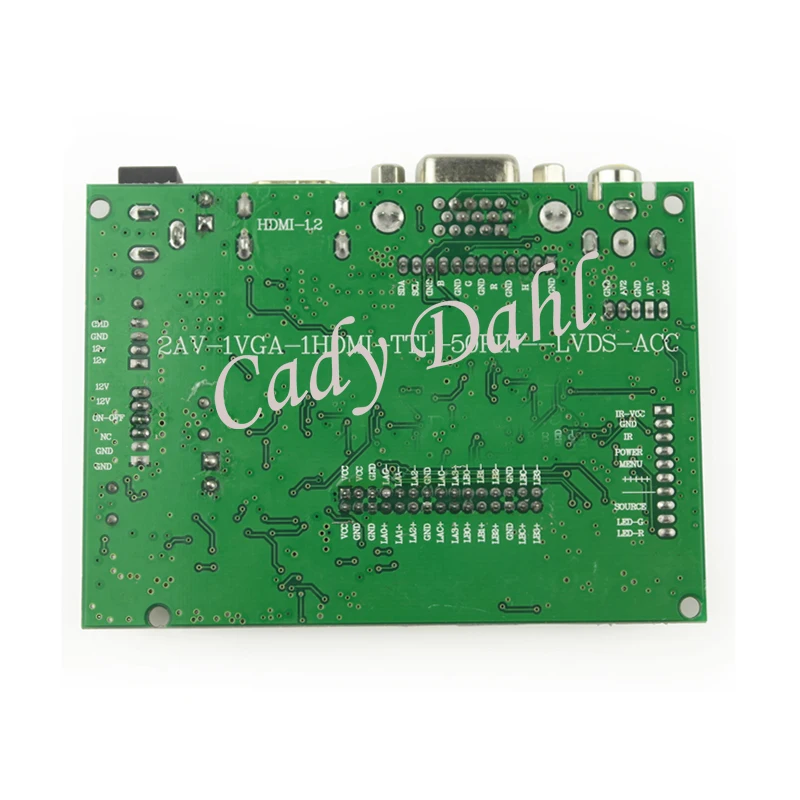

Спецификация платы ЖК-контроллера:

1 вход VGA

2 2 * AV вход

3 1 * HDMI вход, поддержка HDMI1.2 версии

4 1 * Обратный ввод изображения

5 выходное напряжение панели требования: 12V-2A.

6 6PIN, 7 экстра высоковольтных плат

8 LVDS выход, 6/8/double 6/double 8 LVDS (только для 3,3 В ЖК-дисплея)

9 5-кнопочный переключатель и панель регулировки

10 светодиодов с подсветкой

11 TTL вход

12 LVDS вход

13 размер: 90*65*1,6 мм

Характеристики кабеля LVDS:

Подключение ЖК-панели:

Штырь #

Название сигнала

Описание

1.

NC

Нет подключения

2.

Вддин

Источник питания

3.

Вддин

Источник питания

4.

VDC

VDC Для EDID

5

NC

Нет подключения

6

CLK EDID

Электронные часы

7

DATAEDID

Дата EDID

8

RXO0-

Отрицательный LVDS дифференциальный ввод данных

9

RXO0 +

Положительный дифференциальный ввод данных LVDS

10

GND

11

RXO1-

Отрицательный LVDS дифференциальный ввод данных

12

RXO1 +

Положительный дифференциальный ввод данных LVDS

13

GND

14

RXO2-

Отрицательный LVDS дифференциальный ввод данных

15

RXO2 +

Положительный дифференциальный ввод данных LVDS

16

GND

Наземный

17

RxCLKIN-

LVDS даже часы-сигнал

18

RxCLKIN +

LVDS даже часы + сигнал

19

NC

Нет подключения

20

RXE0-

LVDS даже 0-сигнал

21

RXE0 +

LVDS даже 0 + сигнал

22

GND

Наземный

23

RXE0-

LVDS даже 0-сигнал

24

RXE0 +

LVDS даже 0 + сигнал

25

GND

Наземный

26

RXE0-

LVDS даже 0-сигнал

27

RXE0 +

LVDS даже 0 + сигнал

28

GND

Наземный

29

RXEC-

LVDS даже часы-сигнал

30

RXEC +

LVDS даже часы + сигнал

31

VLED_GND

Светодиодная лампа

32

VLED_GND

Светодиодная лампа

33

VLED_GND

Светодиодная лампа

34

NC

Нет подключения

35

ШИМ

Система PWM вход сигнала

36

LED_EN

Светодиодный индикатор

37

NC

Нет подключения

38

VLED

Светодиодный источник питания

39

VLED

Светодиодный источник питания

40

VLED

Светодиодный источник питания

В комплект входит:

1 HDMI VGA 2AV 50PIN TTL LVDS модуль контроллера

1 10 контактный кабель

1 Keyborad

1 I-PEX 20455-040E-12 0,5 мм 40 контактов 2 ch 6-битный LVDS кабель
