Плата контроллера аудио-и видеосигнала HDMI VGA 2AV + инвертор 30P Комплект кабелей Lvds

Плата контроллера аудио-и видеосигнала HDMI VGA 2AV + инвертор 30P Комплект кабелей Lvds

Обратите внимание:Эти наборы платы ЖК-контроллера предназначены для разрешения 1280*800, Интерфейс сигнала 1ch 6 бит, 30 контактов ЖК-панели, пожалуйста, проверьте информацию о ЖК-панели перед размещением заказа. Или сначала сообщите нам номер своей ЖК-модели, отправив нам aliexpress сообщение перед размещением заказа, чтобы мы могли проверить, совместимы ли комплекты платы контроллера с вашей ЖК-панелью, тогда мы можем подготовить правильный набор для вас срочно. Спасибо за понимание.

ЖК-дисплей модель Поддержка:

Спецификация платы ЖК-контроллера:

1 вход VGA

2 2 * AV вход

3 1 * HDMI вход, поддержка HDMI1.2 версии

4 1 * вид сзади автомобиля

5 Входное напряжение 6-20 в

6   Стандартный 6P интерфейс, может плюс дополнительная светодиодная инверторная плата

7 Дифференциальная Сигнализация пониженного напряжения выход, 6/8/двойной 6/двойной 8 Дифференциальная Сигнализация пониженного напряжения (только для 3,3 V, 5,0 V, 12v входное напряжение ЖК-дисплея Дисплей панель)

8 5-кнопка включения и регулировки панель

9 Led подсветка мощность

10 LVDS вход

11 Размер: 90*65*1,6 мм

12 Динамик требования: 8Ohm, 0,5 W или 1 Вт

Интерфейс HDMI уже установлен, для AV или VGA необходимо использовать аудио интерфейс.

Baclight Инвертор Технические характеристики:

Описание:

Этот DC-AC Инвертор был разработан для 1CCFL ламп ЖК-задней системы освещения. Высокая производительность Низкое потребление Специальная рабочая температура, открытая защита лампы, контроль баланса тока лампы

Постоянный ток в переменный ток-инвертор для освещения разработан специально для любого типа ЖК-дисплея в реализации (подходит для 17 -22 дюймов жидкокристаллический дисплей работает).

Особенности:

Размер: 120*23*1,6 мм.

Вес: 25 г

DC Вход:Контролируется соединителем 5x2,0 к этой плате PCB

PIN-код

Символ

Описание продукта:

-1 шт.

Идентификационный номер транспортного средства

12VDC

2

Модель солнечных очков Von включения/выключения

Модель солнечных очков Von включения/выключения CONTRL

3

Vbr

Vbr

4

Нет

Нет

5

GND

GND

Выход Электрические характеристики:

Кабель низковольтной дифференциальной передачи сигналов Технические характеристики:

30pin (разъем к ЖК LVDS интерфейсу):

PIN #

Название сигнала

Описание продукта:

1

GND

Заземления

2

VCC

Питание

3

VCC

Питание

4

Vedid

DDC Мощность

5

NC

Без какой-либо

6

Clkedid

DDC часы

7

Dataedid

DDC данных

8

Odd_RxIN0-

-Дифференциальный ввод данных LVDS

9

Odd_RxIN0 +

+ Дифференциальный ввод данных LVDS

10

GND

Заземления

11

Odd_RxIN1-

-Дифференциальный ввод данных LVDS

12

Odd_RxIN1 +

+ Дифференциальный ввод данных LVDS

13

GND

Заземления

14

Odd_RxIN2-

-Дифференциальный ввод данных LVDS

15

Odd_RxIN2 +

+ Дифференциальный ввод данных LVDS

16

GND

Заземления

17

Odd_RxCLKIN-

-Дифференциальный ввод часов LVDS

18

Odd_RxCLKIN +

+ Дифференциальный ввод часов LVDS

19

GND

Заземления

20

GND

Заземления

21

NC

Без какой-либо

22

NC

Без какой-либо

23

NC

Без какой-либо

24

NC

Без какой-либо

25

NC

Без какой-либо

26

NC

Без какой-либо

27

NC

Без какой-либо

28

NC

Без какой-либо

29

NC

Без какой-либо

30

NC

Без какой-либо

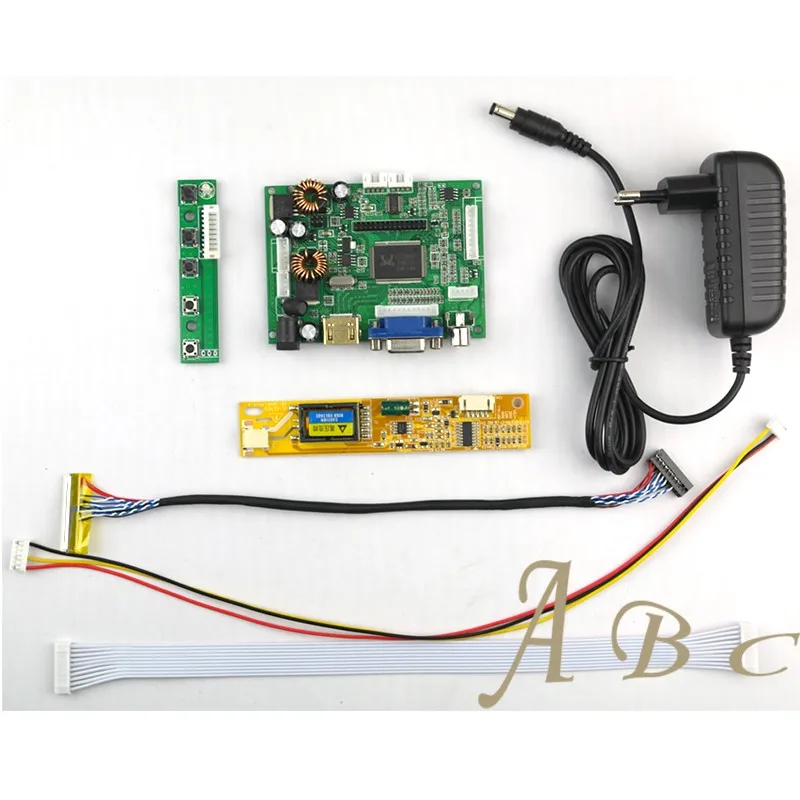

Посылка включает в себя:

5x HDMI VGA 2AV LVDS плата контроллера Модуль

5x10 Pin кабель

5x для Ipad

5x Подсветка инвертор

5x6 Pin кабель

5xFIX 30 контактов 1 ch-6it LVDS кабель

5x Мощность адаптер
