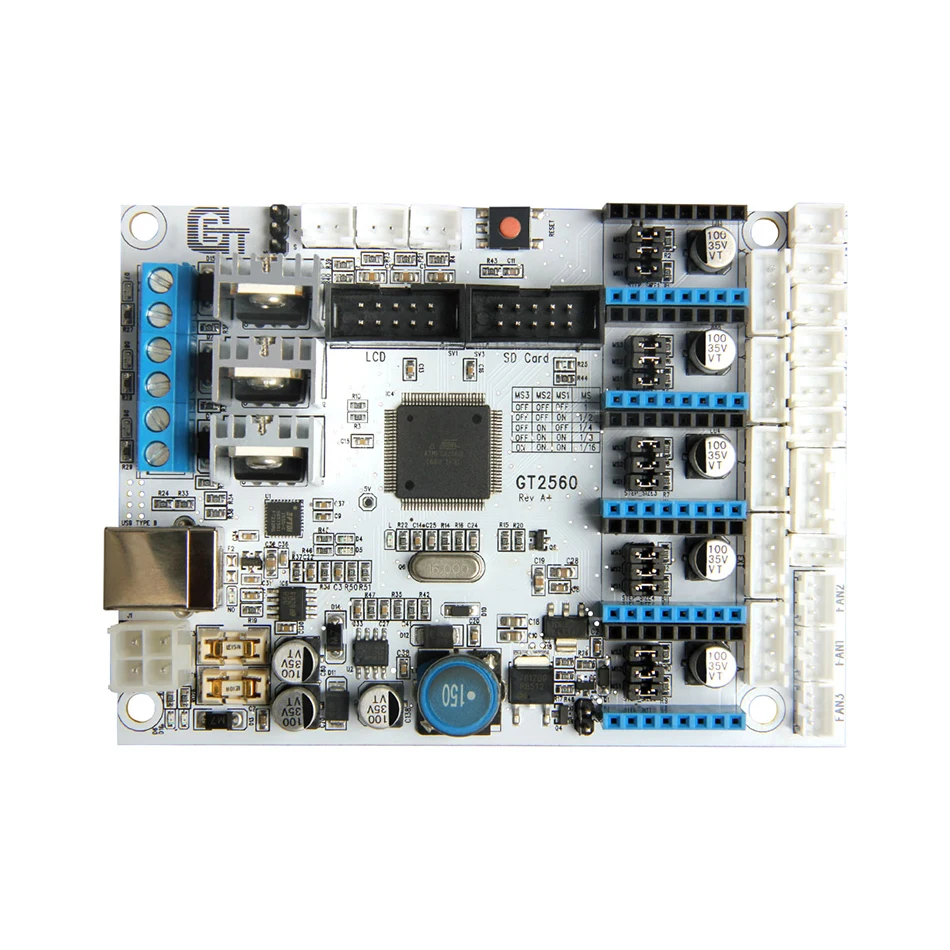

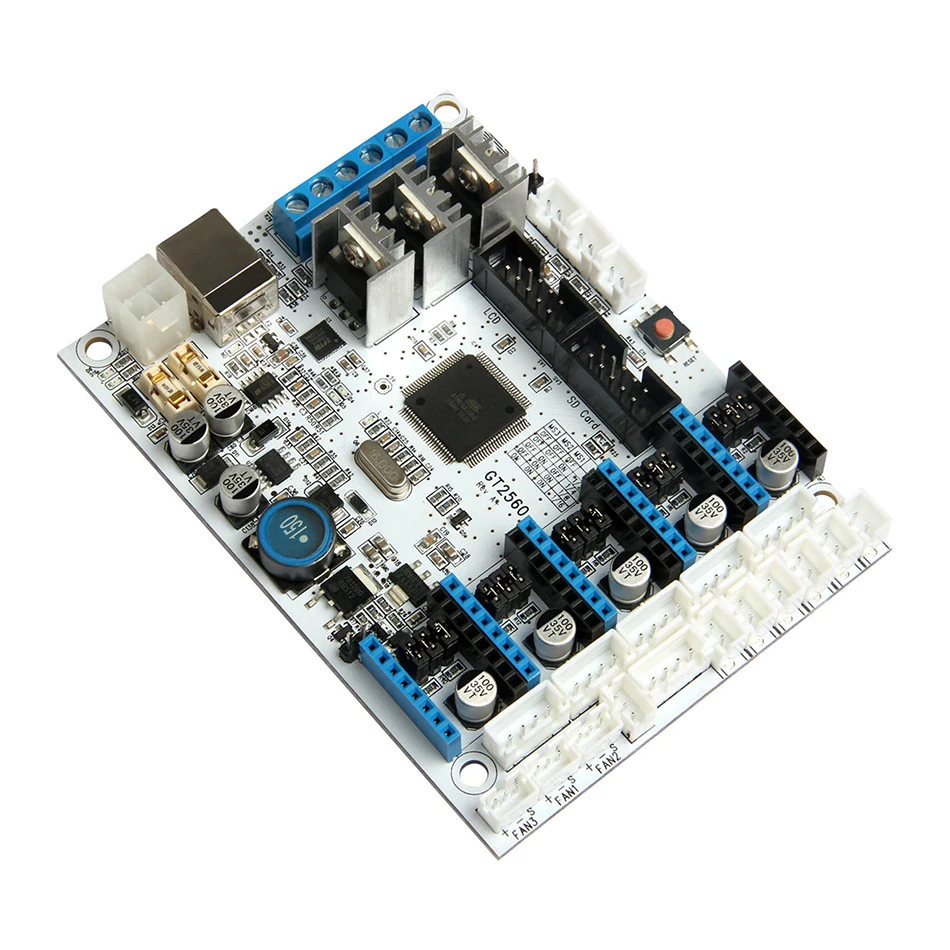

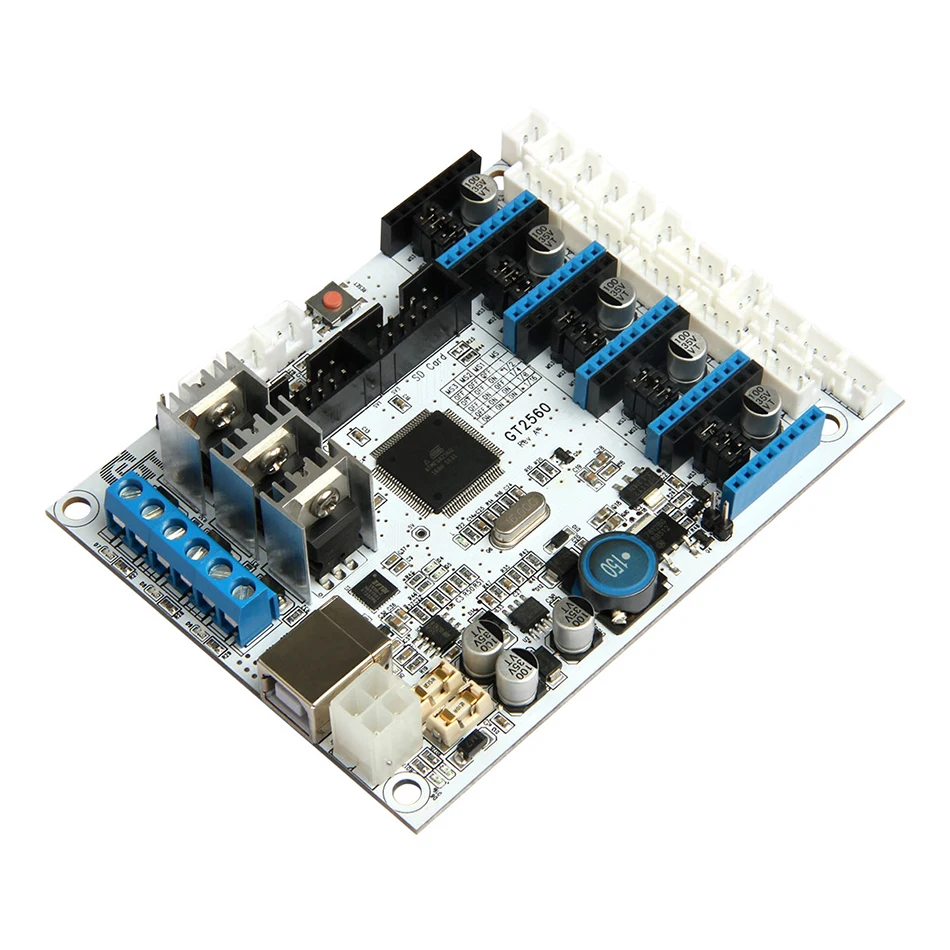

GT2560-это компактная плата, которая интегрирована с мощной функцией Arduino Mega2560 + Ultimaker и Arduino Mega2560 + ramps 1,4 в отношении программного и аппаратного обеспечения и имеет более премиальные функции: обтекаемые интерфейсы эффективно избегают ненужных проблем, хорошо регулируемое уплотнение компонентов высокоинтегрированные экономят больше места и легче монтируются на большинстве приложений.

5 шаговых двигателей, сменные модули, мощный процессор ATmega2560 с 256k памятью, рабочая частота 16 МГц, высокопроизводительный USB последовательный преобразователь FT232RQ, все это делает GT2560 идеальным выбором для платы управления 3d-принтером. Более того, GT2560 может работать от 12 В до 24 В, что дает более высокий крутящий момент и более высокую скорость вращения.

Особенности:

1. Интегрированный с мощной функцией Arduino Mega2560 + Ultimaker и Arduino Mega2560 + ramps 1,4 kit, GT2560 может не только занять полное место в их отношении как программного обеспечения, так и оборудования, но также имеет компактный размер, более удобное соединение и более стабильное.

2. Принять ATmega2560 в качестве основного чипа управления, в сочетании с высокопроизводительным USB последовательным преобразователем FT232RQ.

3. Блок питания: Рабочее напряжение 12V-24V; Двойной источник питания дизайн кормов для радиатор и логического часть отдельно. Ток составляет 12А для теплового слоя и 5А для других частей.

4. Основная цепь принимает SMD предохранитель трубки, диод, добавленный в порт питания, может обеспечить обратную защиту всей цепи, кроме того, 5 в USB порт защищен с 500 мА восстанавливаемым предохранителем.

5. 3 выхода вентилятора 12 В и один выход ШИМ для светодиодного или другого осветительного оборудования.

6. 3 55Amp MOSFET (со светодиодным индикатором, фактический выход ограничен печатной платой и разъемом), все 3 MOSFET оснащены теплоотвода для обеспечения достаточного отвода тепла и стабильной работы.

7. Поддержка 5 шаговых драйверов A4988 (3 для оси X/Y/Z и 2 для экструдеров); Разделение шагового двигателя может быть настроено с помощью переключателя, устраняя колпачки перемычки, проще в эксплуатации.

8. 3 датчика температуры на входе (рекомендуется термистор 100k)

9. Расширенный интерфейс ЖК-и sd-карт поддерживает как LCD2004, так и LCD 12864, с помощью которых вы можете печатать без вашего ПК.

10. Прошивка является распространенным марлином, который славится стабильностью, удобством использования и высокой производительностью.

GT2560 VS Ramps1.4 + Мега 2560

По сравнению с Ramps1.4 + mega 2560, GT2560 имеет следующие преимущества:

1. Дополнительный уплотненный объем и экономия пространства.

2. Встроенные периферийные устройства обеспечивают более стабильное соединение.

3. Дополнительный теплоотвод обеспечивает лучшее отведение тепла для MOSFET

4. Отдельный контроль для вентилятора и экструдера

5. Поддержка LCD2004 и LCD12864 без использования адаптеров

Аппаратные ресурсы:

12V/24V 15A и 12V/24V 10A блок питания

1 порт питания для теплового слоя и 2 для экструдера

5 шагового двигателя, (3 для оси X/Y/Z и 2 для экструдеров)

Расширенный интерфейс для ЖК-и sd-карт

6 endstop вход (X-MIN ,Y-MIN ,Z-MIN X-MAX ,Y-MAX ,Z-MAX)

3 входа для термистора (темп1, темп2 и темп3)

3 входа для 12v вентилятор охлаждения

1 ШИМ-выход

Размер: 109 мм * 78 мм * 22 мм

Вес: 200 г

В комплект входит:

1 x GT2560 доска

5 x A4988 шаговый драйвер

5 х радиатора

3 x наклейка

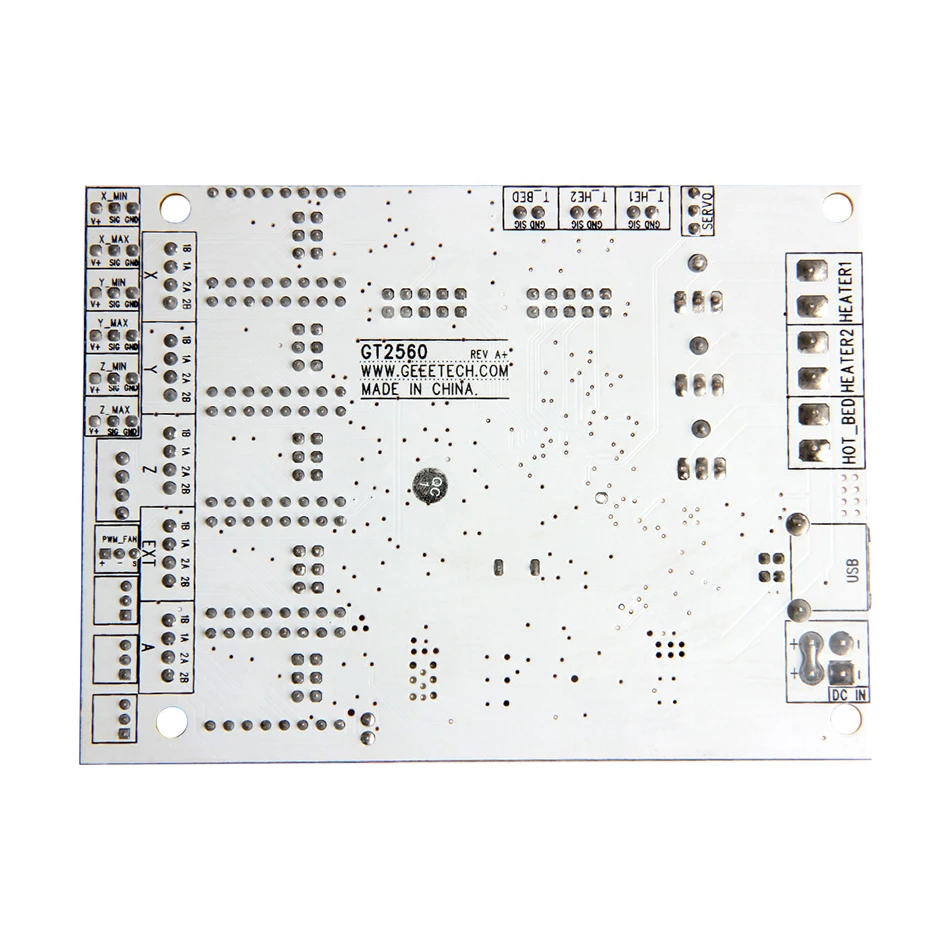

1. Вход постоянного тока: 12V-24V 15A и 12V-24V 10A 2.HOT_ кровать: тепла кровать
3.HEATER1: источник питания для экструдера 1
4.HEATER2: источник питания для экструдера 2
5. ЖК-кодировщик: ЖК-панель
6. Разъем для карты SD
7. X_MIN/X_MAX/Y_MIN /Y_MAX /Z_MIN /Z_MAX: 6 конечный стоп-вход (XH2.54-2 pin)
8. TEMP1: датчик температуры для экструдера 1(XH2.54-2 pin)
9. Темп2: датчик температуры для экструдера 2(XH2.54-2 pin)
10. Темп 3: Температурный датчик для нагревания (XH2.54-2 pin)
11. X, Y, Z: Шаговые двигатели для X, Y, Z axis, XH2.54-4Pin

12. EXT1, EXT2(A): Шаговые двигатели для экструдера 1 и экструдера 2, XH2.54-4Pin

13. FAN1,FAN2,FAN3:3 12V охлаждающие вентиляторы, PH2.0-3Pin

14. PWM: PWM выход для вентилятора охлаждения (вентилятор: PH2.0-3pin)

Журнал обновлений:

1. 3-х контактный прямой контакт добавляется для того чтобы соединить с 3D сенсорный датчик автовыравнивания, пайка больше не нужен.

2. Разъем USB не обеспечит 5 В для платы, если вам нужно обновить прошивку, пожалуйста, предоставьте внешний источник питания.

3. Порт питания был изменен с полого на твердый, чтобы обеспечить более высокую токопереносную способность.

4. Три Нагреватель разъем был изменен в синие: 2-контактный RC301 5,0 мм 15A
