Совет: Это печатная плата, в комплект не входят аккумуляторы, знают покупатели!

Двойной зарядный лист TP4057 с чипом защиты от обратного аккумулятора и контролем качества готовой продукции. Идеальная надежная защита. Больше подходит для DIY игроков.

Вход напряжение:4,5-5,5 V рекомендуемый5VСлишком высокое напряжение уменьшит ток зарядки (чип напряжения может до 8 в, но 8 В питания тока заряда до минимального!)

Предельное напряжение зарядки4,2 V(Чип поворота плюс или минус 1% 4,158-4,242)

Максимальный выходной ток заряда 1000 мА (Тесты Защита окружающей среды Мощность 5V, 3,8 V батарея)

Учитывайте фактическое напряжение игрока, нормальный рабочий ток900mAО. Если плеер Зарядное напряжение слишком высокое выше 5,2 V и более поздних версий, чипа тепло становится слишком большим, внутренний чип системой защиты температуры автоматически уменьшит ток заряда, пожалуйста, обратите внимание на своих друзей «сделай сам». Если вы должны рассмотреть себя в режиме тока с большим радиатором.

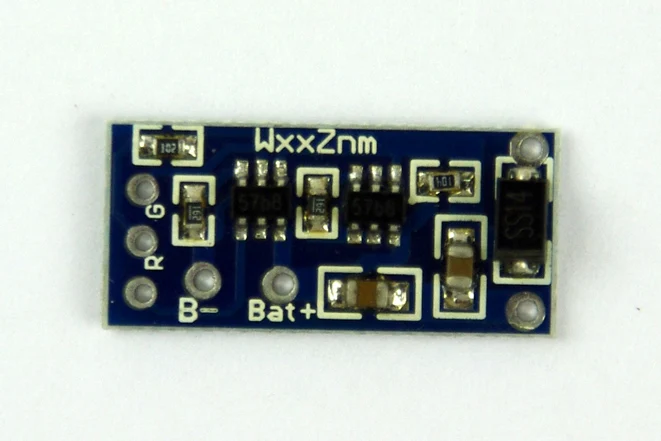

Размер платы: 22*10*4 мм

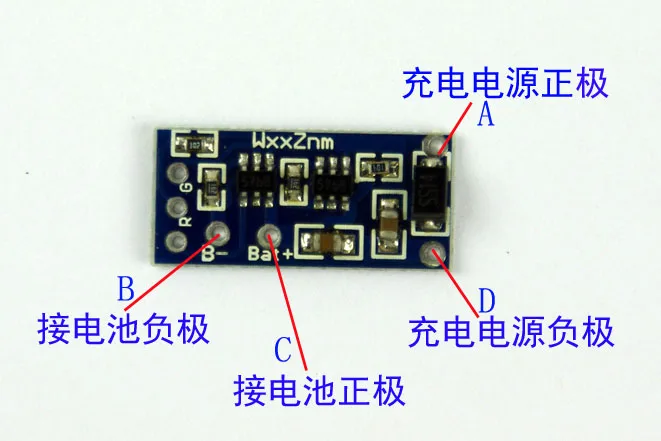

Лист для зарядки электропроводки выглядит следующим образом: представитель положительного блока питания для зарядки, D от имени отрицательного зарядного устройства, B негатива, C для аккумулятора, подключенного к положовому электроду. Имейте это в виду!

Во время зарядки красный светильник, зеленый светильник после фильтры объективов насыщенного зеленого светильник в тех случаях, когда аккумулятор не подключен.

Автоматическая обратная батарея, двойная лампа Quanmie для подсчета неправильного аккумулятора. Удалите аккумулятор, автоматически Восстановленный.

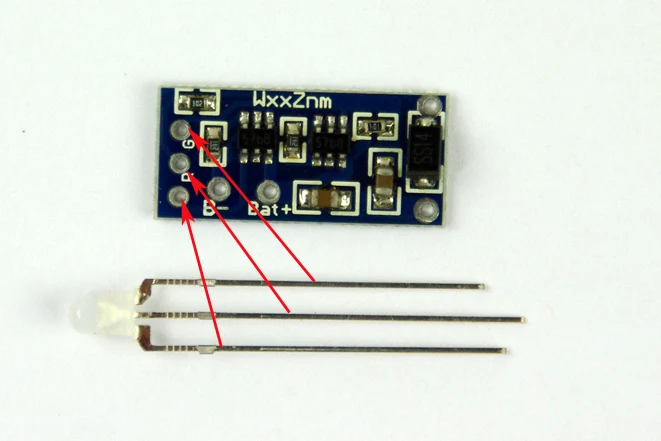

Общий светодиодный анод подключения индикатора следующим образом

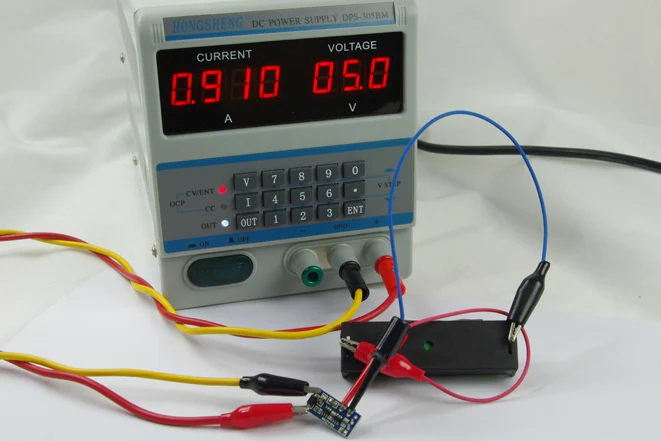

Фактический тестовый ток зарядки около 900 мА

-------------------------------------------------- --------

Тесты Примечания:

1. Тестовая нагрузка, напряжение без нагрузки около 4,05 в до 4,24 ударов. В этом чехол измеренное значение постоянно заряжается от конденсатора, входящего в промежуточное состояние напряжения. Не выключается, напряжение зарядки сокращается

Напряжение составляет всего 4,2v1% точности.

2. Если вы хотите проверить постоянный Амперметр в серии, убедитесь, что разъемы с входным блоком питания,Клемма аккумулятора не может быть подключена в серии. Причина:Амперметр с обнаружением сопротивления, 20 а также имеет небольшой стенд

Омметр, предположим, что он составляет 1 Ом, ток на 1 А выше-1 в, капельный Амперметр делится на 1 в, что значительно влияет на ток зарядки аккумулятора, состояние зарядки нестабильно.

Точно так же, когда вы работаете с проигрывателями для проверки соединения, обратите внимание, что хорошее соединение для уменьшения сопротивления соединения, вызванного тестовым уклоном.

3. Проигрыватели проверяют значение зарядки после того, как загорели слишком низко, потому что: чип определяет напряжение зарядки, включается в чехол для определения тока зарядки, дискретизации напряжения батареи, сопротивления батареи, свинца

Сопротивление увеличит образцы, поэтому поворотные огни, а затем измерение батареи, как правило, упадет примерно на 10 мВ. Сопротивление подключения к отдельному проигрывателю слишком велико, это приведет к падению напряжения батареи

Большой. Пожалуйста, зарядите плеер до конца, но не Поверните лампу, когда напряжение батареи обнаружится, так как чип от зарядного напряжения является разумным.

Специально простой способ, чтобы включить свет в конце зарядка завершена, мультиметр напряжение профиль для того чтобы соединить батареи, повторно подключите источника питания POS терминал, чип будет повторно цикл зарядки после того, В свою очередь Огни

Чтобы увидеть напряжение батареи.

 -------------------------------------------------- ---

Перезаряжаемые литиевые основные знания:

1. Только тестовый Амперметр серии с зарядной платой, вход 5 В.

2. Предпочтительно, что ток зарядки составляет 0,37с, емкость в 0,37 раз, например, 1000 мА · ч, тока зарядки 400, этого достаточно. Высокая скорость зарядки

Если бедный, бросились на батарейку, напряжение выпало больше!

3. Зарядка слишком маленького соединительного провода не может быть слишком длинной. Такое большое сопротивление соединению. Слишком тонкий, а затем бросились к батарее, когда напряжение выпало больше.

4. Лучше всего связаться с аккумулятором. В противном случае, напряжение батареи выше чем больше, чем красное.

5. В том случае, если Wi-Fi 5V входное напряжение высока, как, например, 5,2 или даже 5,5, приведет к недостаточной зарядный ток никель-металл-1000mA, это не выходит за пределы нормы. Зарядное устройство с высоковольтным чипом автоматически уменьшает жар

Тока, чтобы не сжечь чип. Чип на работе, около 60 градусов жара, является нормой. После тока зарядки.

-------------------------------------------------- --------

 Чип для зарядки аккумулятора при высоком напряжении на батарее не заряжается, чехол note

Чип управления после зарядки с полным напряжением аккумулятора до4,05 VФункция автоматического перезапуска. Эта функция предназначена для того, чтобы всегда обеспечить более высокое напряжение насыщения батареи.

Для практичных приложений, подключение чипа аккумулятора«Летучая мышь»Палочки pin-код10uПостоянной ёмкости, универсальный конденсатор. В связи с отсутствием доступа к аккумулятору чехол, Чип автоматически«Летучая мышь»Маленькая емкость, которая видна как крошечная батарея

Работа линейной зарядки (аккумуляторы и конденсаторы имеют емкостную нагрузку, те же характеристики). Это приведет к включению чипа в режим автоматической зарядки. Так как это состояние относительно«Летучая мышь»Есть ли конечный потенциал

Меньше, чем4,05 VВместо отключения напряжения4,2 V, Что привело к относительно полноте, когда клиент подключен выше батареи4,05 VВ тех случаях, когда батарея зарядки операции не для того, чтобы сделать чип.

Удалить«Летучая мышь»Pin-код10uЕмкость может решить эту проблему, клиент может просто проверить валидацию, но надежность конденсатора чипа заключается в том, чтобы фильтровать роль верхних и нижних электрических шипов сглаживания,

В фактическом производстве не могут быть удалены с помощью этого постоянной ёмкости, универсальный конденсатор.

Проигрыватели могут снова и снова, питание можно решить, относительно полный аккумулятор. Снова вверх и вниз блок питания, зарядка чипа, время начала цикла снова, сравнительное напряжение выключено4,2 V. В

Чтобы решить, чем полная зарядка без зарядки.
