T-1000S sd-карта LED RGB контроллер 2048 пикселей Led управление Поддержка DMX512 WS2811 WS2812B WS2801 LPD6803 полноцветная полоса DC5V-24V

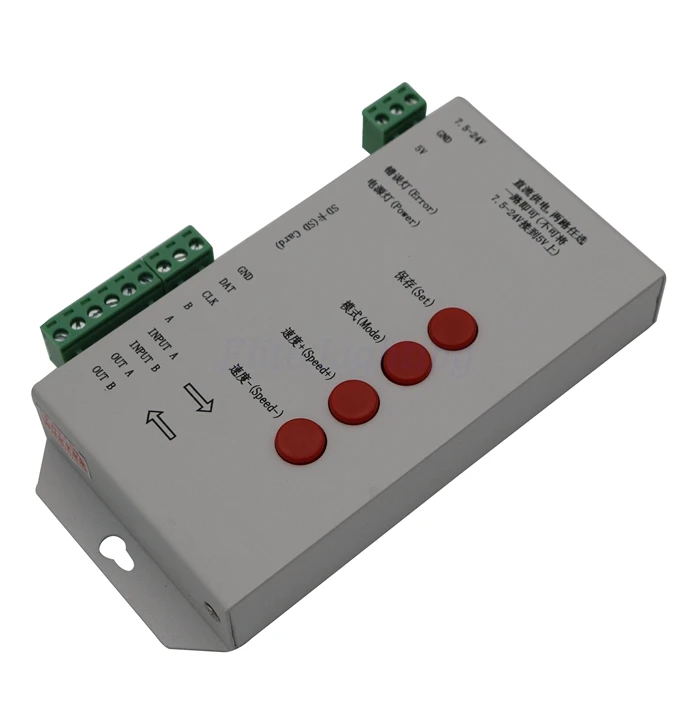

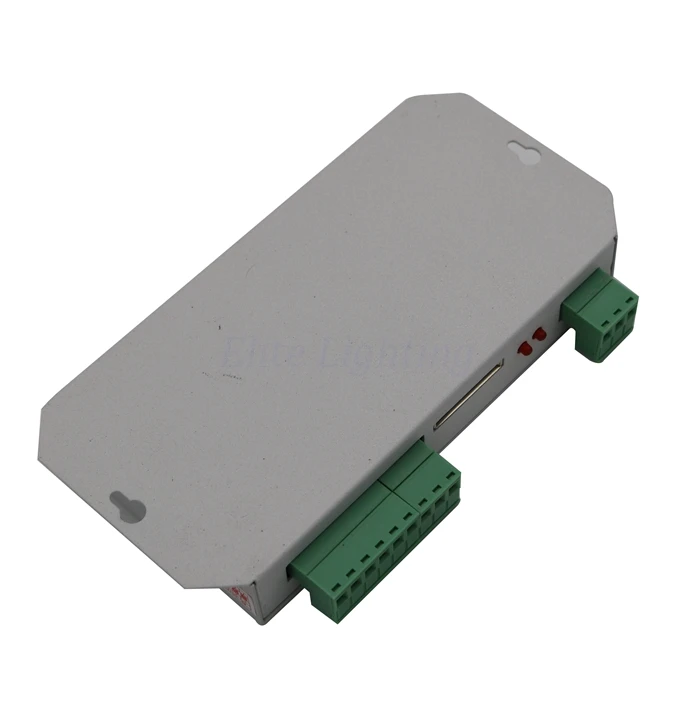

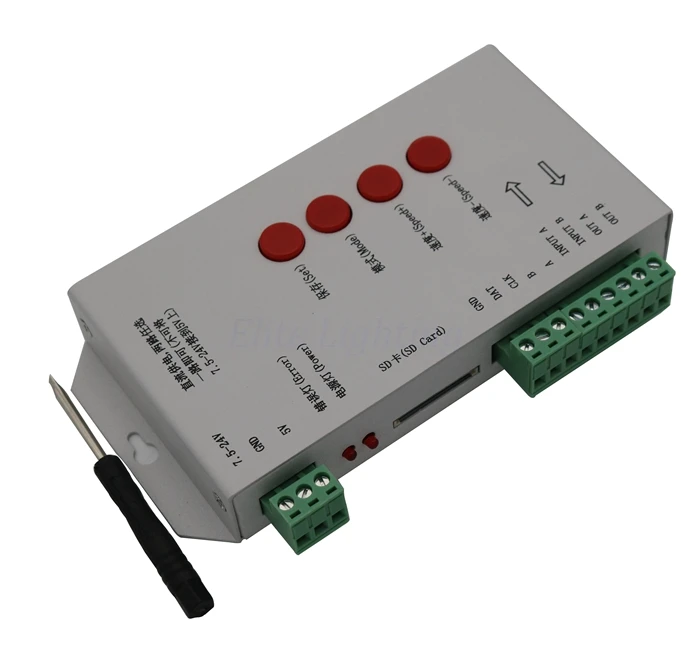

T-1000S Led Pixel контроллер с sd-картой

Особенности:

1. 256 серый, гамма-коррекция обработки программного обеспечения.
2. Поддержка правил и специальной ручки.
3. Контроллер, выход порта, может принести 1024/2048 свет.
4. Автономное управление, воспроизведение содержимого, хранящегося в sd-карте
5. T-1000C хранить максимум 16 документов
Примечание: Модель T-1000S с выходом одного порта, когда она контролирует 512 пикселей, скорость может достигать 30 кадров в секунду, более 512 пикселей, скорость кадра будет замедляться автоматически

Схема подключения:

7,5 В-24 В

Входная мощность постоянного тока, чтобы обеспечить два набора входного питания, выберите группу.

5 В

Мощность заземления.

GND

Индикатор ошибки

Ошибка

Светодиодный индикатор питания

Мощность

Слот для sd-карты

Sd-карта

Выход CLK

CLK

Выходные данные

DAT

Сигнал заземления

GND

B
A

Совместим с DMX сигналом, дифференциальным A и дифференциальным B

GND

Сигнал заземления

Кнопка регуляторной функции:

Набор

Сохраните настройки, чтобы сохранить текущий файл настроек и скорость воспроизведения

Режим

Файл переключателя

Скорость +

Ускорьте скорость воспроизведения

Скорость-

Замедляет скорость воспроизведения

Схема системной архитектуры:

Конкретные параметры:

Карта памяти:
. Тип: sd-карта
. Емкость: 128 МБ-2 Гб
. Формат файла: формат FAT
. Хранение файлов: *. led


Физические параметры:
. Вес: 0,2 кг
. Размер: 122 мм * 67 мм * 25 мм
. Температура:-40-85 градусов
. Volgate: DC5V/DC7.5-24V
. Мощность: 3 Вт

Примечание:
Чтобы скопировать файлы на sd-карту, необходимо сначала отформатировать на sd-карту, обратите внимание, что каждая копия должна быть отформатирована раньше.
Sd-карта должна быть отформатирована как «FAT».

TTL сигнал (245/spi сигнал): RS485 сигнал.

CLK

Сигнал часов

B

Сигнал A/DMX +

DAT

Сигнал передачи данных

A

Сигнал B/DMX-

GND

Сигнал заземления

GND

Сигнал заземления

Примечание:Для сигнала TTL (SPI) контроллер сигнала заземления должен подключаться к

Светодиодная лампа заземления непосредственно.

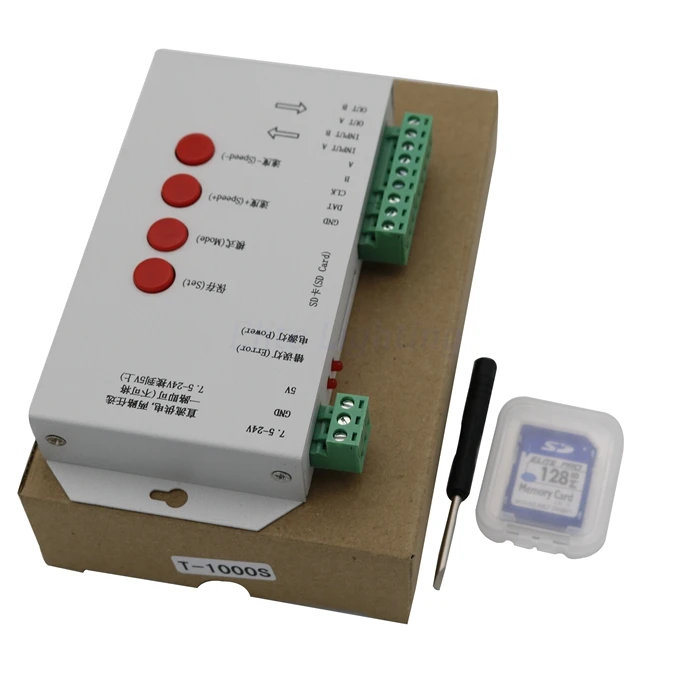

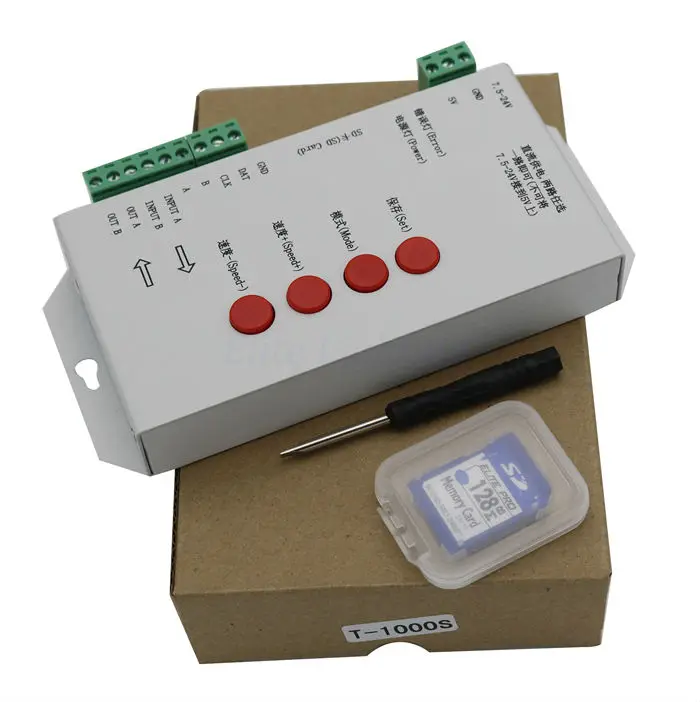

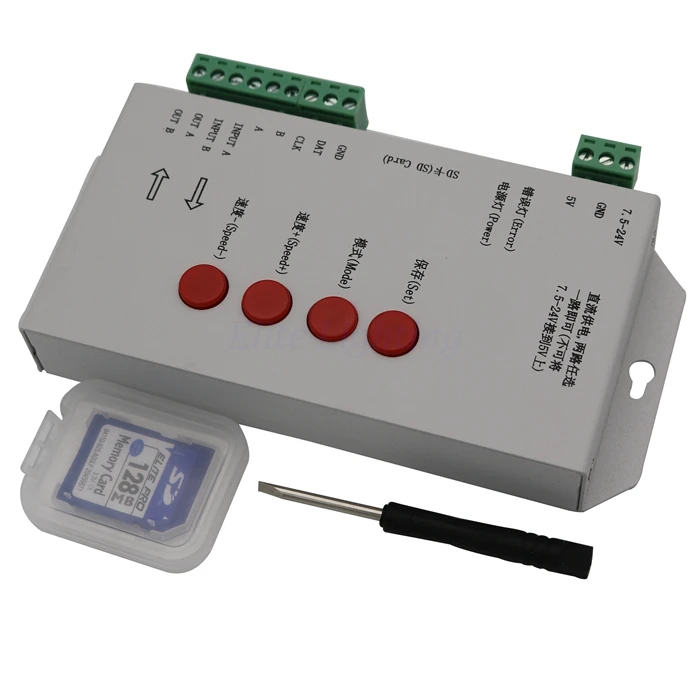

Комплектация:

1 * Контроллер T1000S

1 * sd-карта
