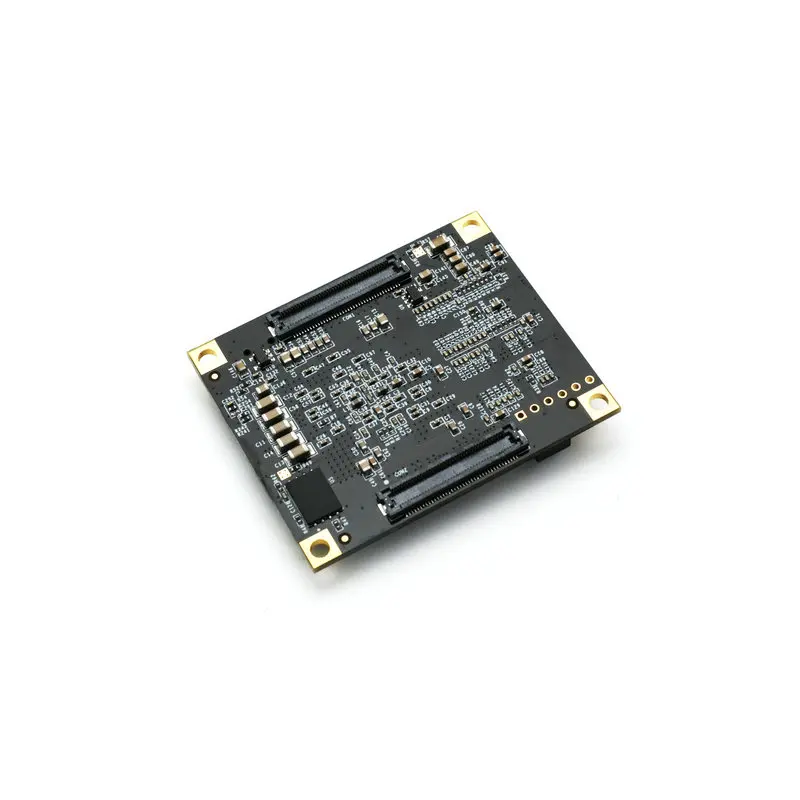

В структуре макетной платы используется основная плата + режим расширения платы. Между основной платой и платой расширения Используется высокоскоростной межбортовой разъем. Совет по разработке отвечает требованиям пользователей для высокоскоростной передачи данных, обработки видеоизображений и промышленного контроля.

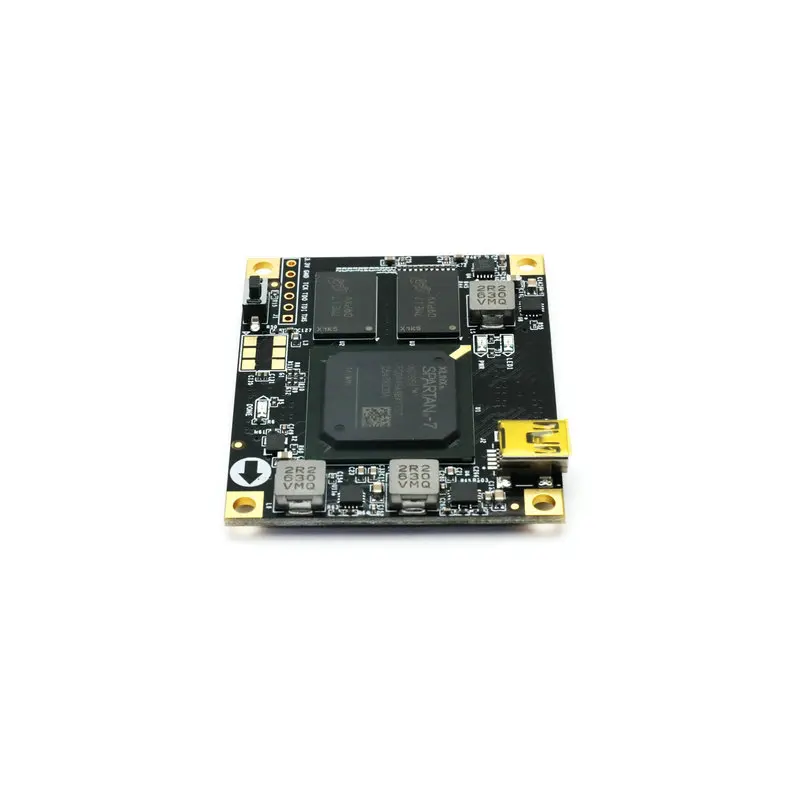

Основная плата в основном состоит из FPGA + DDR3 + QSPI FLASH, которая выполняет функции высокоскоростной обработки данных и хранения FPGA, высокоскоростное считывание и запись данных между FPGA и двумя SDRAMs DDR3, ширина бит данных-32 бит, а пропускная способность всей системы-до 10 ГБ/сек. (333,3 м * 32 бит).

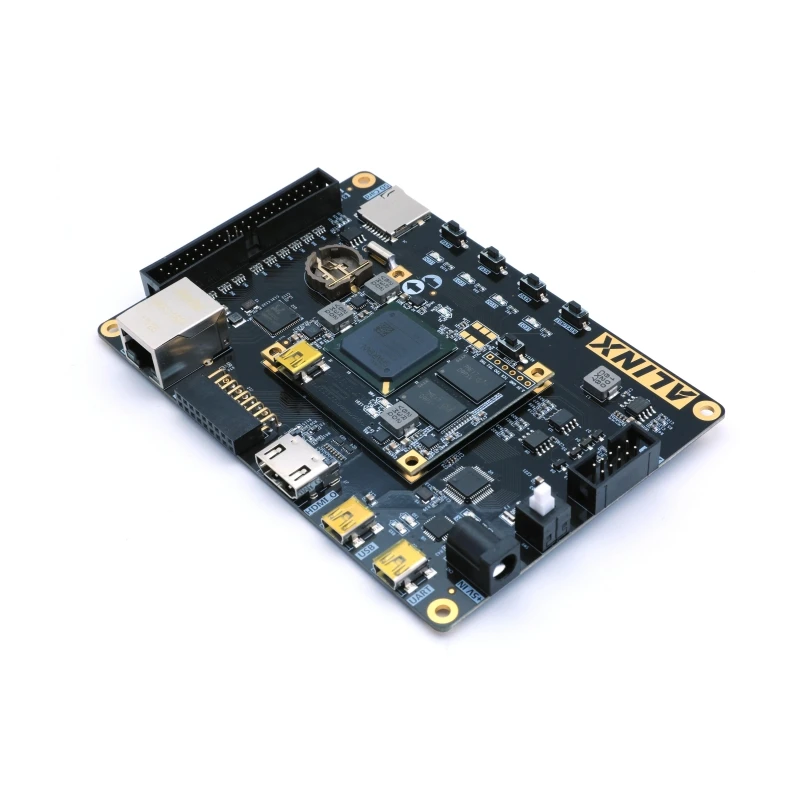

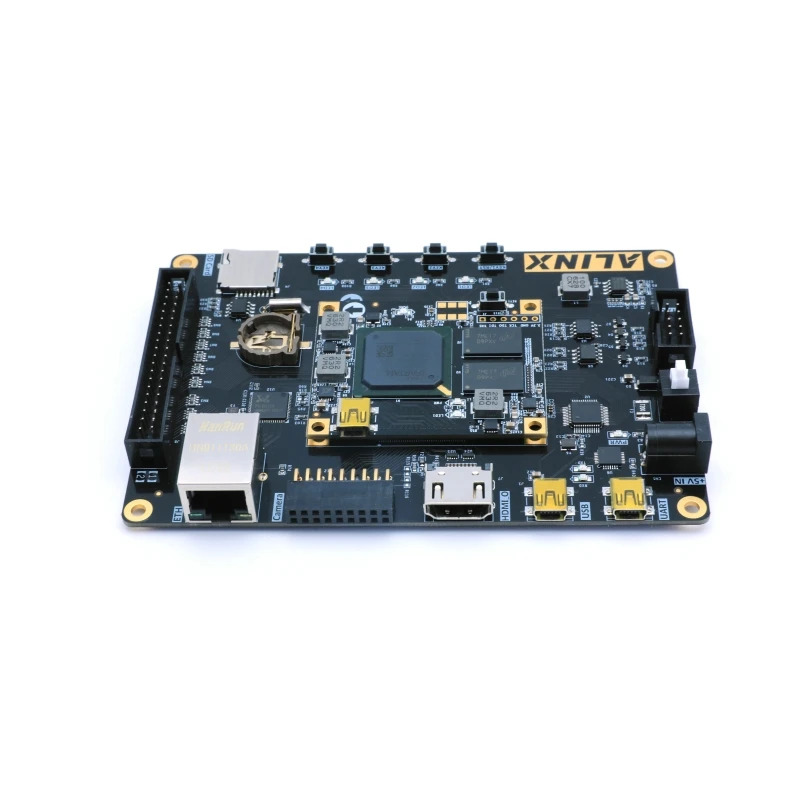

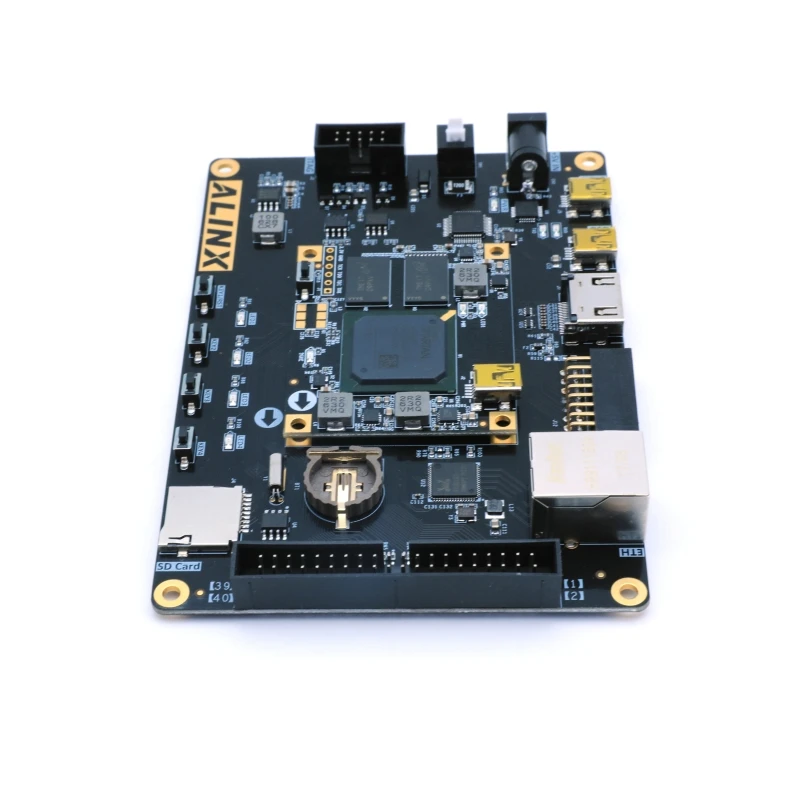

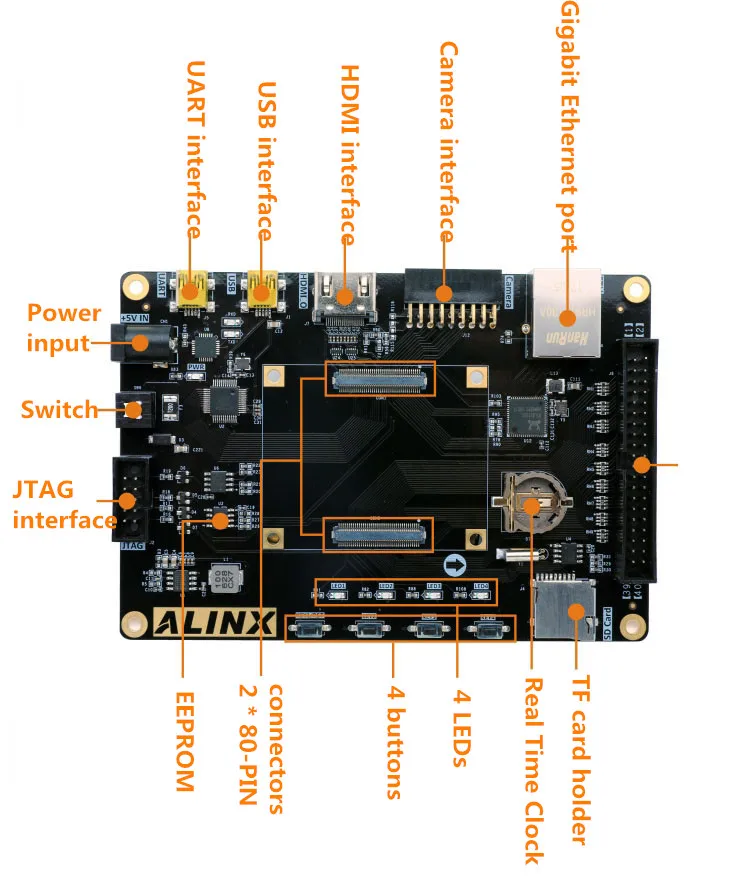

Плата расширения IO расширяет богатый периферийный интерфейс для основной платы, включая 1 гигабитный Ethernet интерфейс, 1 выход HDMI интерфейс, 1 Интерфейс USB2.0, 1 интерфейс последовательного порта UART, 1 интерфейс sd-карты, 1 отладки JTAG интерфейс, интерфейс камеры, 1 40-контактный карты расширения порта и некоторые кнопки, светодиодный, Схемы RTC и EEPROM.

Основные параметры:

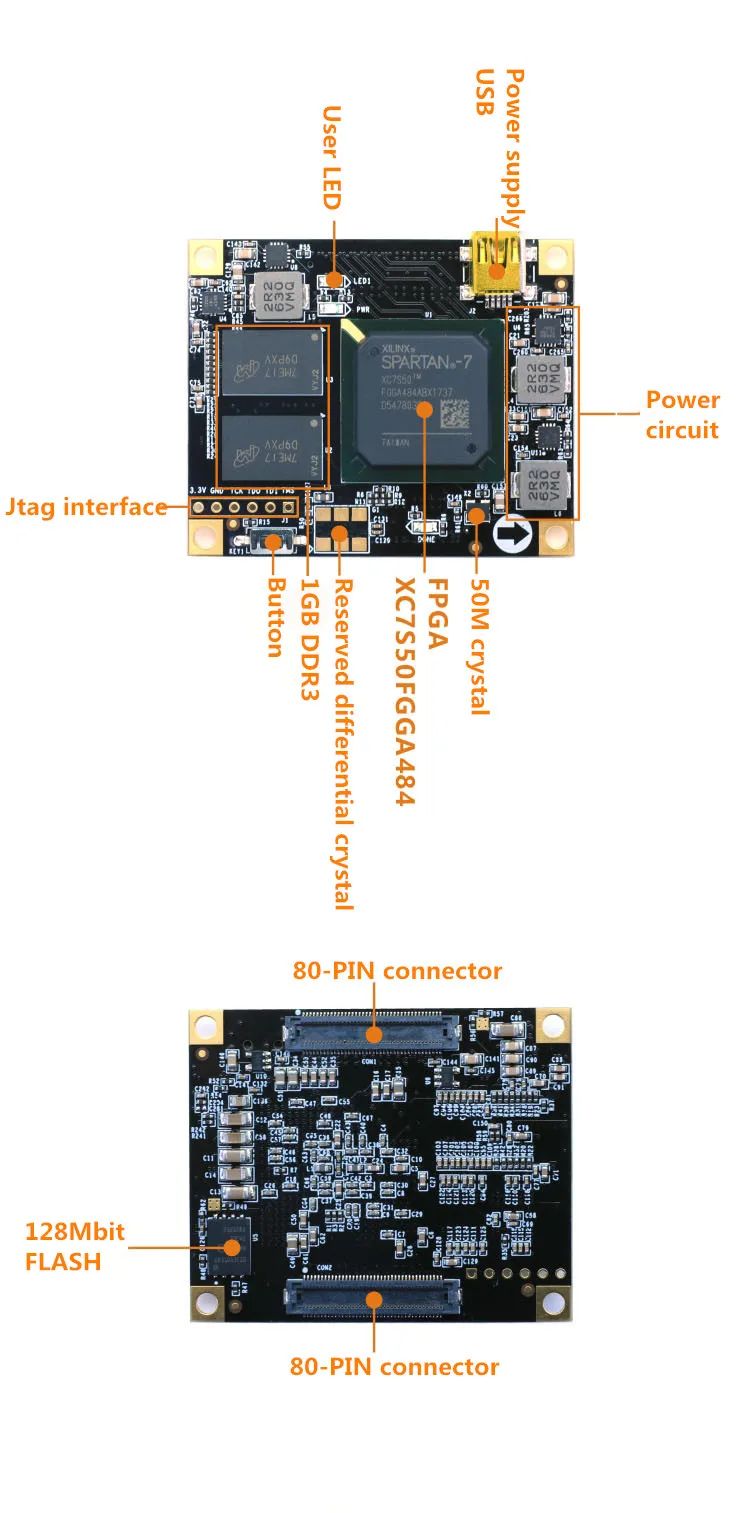

FPGA: XILINX Spartan 7 XC7S50FGGA484.

DDR3: 1 Гбайт DDR3, ширина шины DDR составляет в общей сложности 32 бит.

Вспышка: 128 Мбит QSPI FLASH.

Кристаллический Осциллятор: на основной плате находится активный дифференциальный кристалл 50 МГц для основных часов системы FPGA.

Jtag порт: 10-контактный 2,54 мм Стандартный JTAG порт ввода-вывода Плата расширения для загрузки и отладки FPGA программы. Есть 6-pin 2,54 мм Стандартный JTAG порт на основной плате, которая используется для загрузки и отладки FPGA программы в тех случаях, когда основная плата использован самостоятельно.

Интерфейс Ethernet: адаптивный интерфейс Ethernet 10/100M/1000M RJ-45 с измеренной скоростью до 900 Мбит/с. Используйте чип Realtek RTL8211EG Ethernet PHY.

HDMI: выходной интерфейс HDMI. Применение FPGA 4-канальный LVDS дифференциального сигнала (3-канальный блок питания с данными, 1-канальный на часах) интерфейс для прямого привода HDMI выход, обеспечивая разные форматы видео выходным интерфейсом для Совет по развитию.

Интерфейс USB 2,0: Используйте одноканальный usb-чип FT232H для высокоскоростной связи USB2.0 между макетной платой и ПК, максимальная скорость 480 МБ/с./с.

Интерфейс USB Uart: интерфейс Uart-USB используется для связи между макетной платой и компьютером для отладки пользователя.

Держатель карт Micro SD: держатель карт Micro SD, поддерживает режим SPI.

EEPROM: EEPROM 24LC04 для IIC интерфейса.

RTC часы в реальном времени: один RTC часы в реальном времени с держателем батареи, тип батареи CR1220.

40-контактный расширения порта: запас 2X40-pin 2,54 мм шаг расширения порта, который может быть подключен к различным модули нашего магазина (бинокулярная камера, тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей экран, высокоскоростной AD Модуль и т. Д.). Порт расширения включает в себя 1 канал 5V источника питания, 2 канала 3,3 В источника питания, 3 канала, и 34 канал порт ввода-вывода.

КМОП интерфейс: 18-контактный интерфейс камеры, что может быть подключен к OV5640 камеры.

Кнопки и светодиодный индикатор: 4 кнопки пользователя, 5 пользовательских светодиодный s (1 на основной плате, 4 на расширительной плате IO).

Список доставки в комплекте 1:

1 * Xilinx Spartan7 основная плата

1 * USB кабель для источника питания

2 * высокоскоростные разъемы

Список доставки в комплекте 2:

1 * Xilinx Spartan7 development board (включает основную плату и расширительную плату IO)

1 * Мини USB кабель

1*5 в кабель питания

1 * Xilinx платформенный кабель USB
