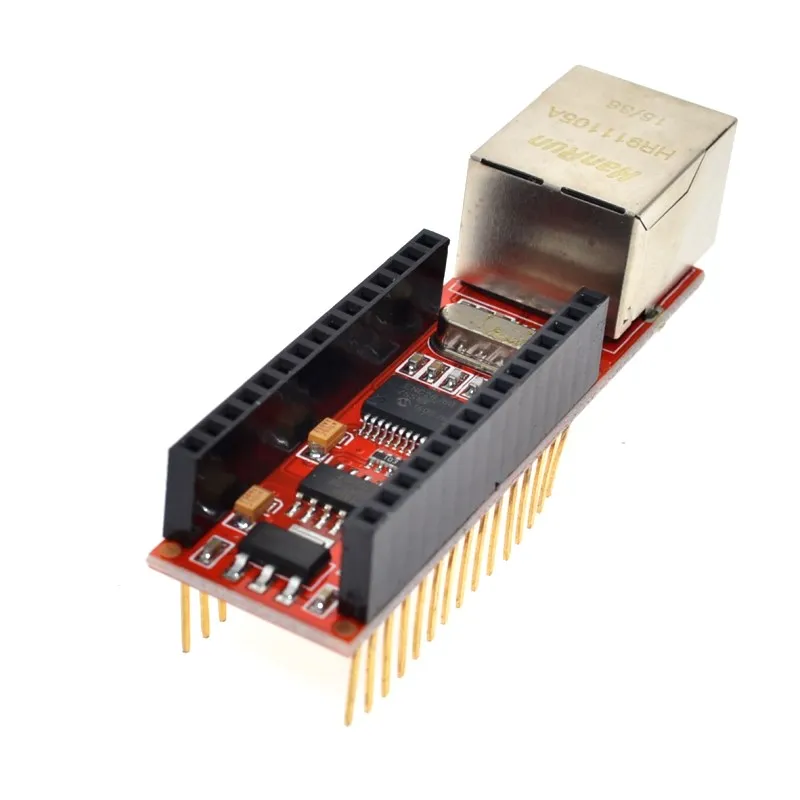

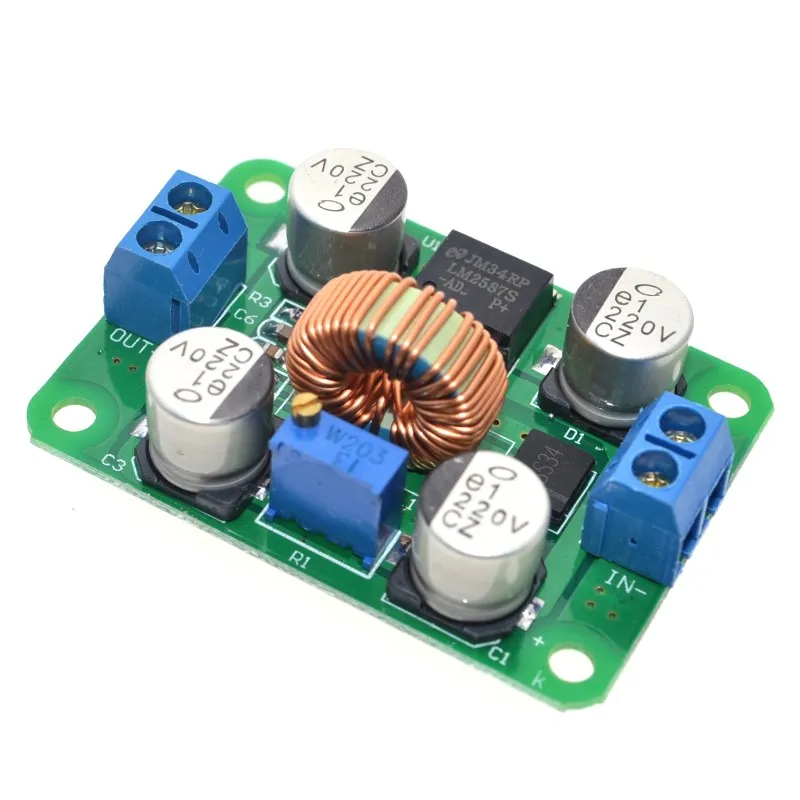

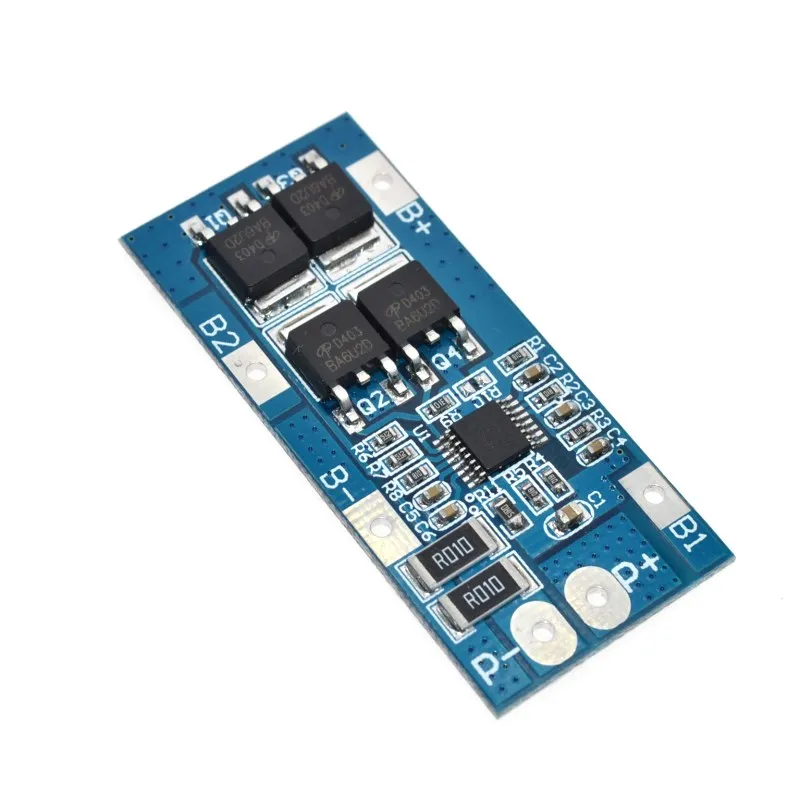

Высокочувствительный звуковой Микрофон Датчик обнаружения...US $0,60 W1209 чехол прозрачный акриловый прозрачный...US $1,50 Бесплатная доставка LM2587 DC-DC модули питания boost mod...US $3,19 8 канальный WS2812 5050 RGB светодиодный свет встроенный в полный...US $1,15 Бесплатная доставка HC-SR505 мини зондирования модуль для ard...US $1,34 1 шт. ENC28J60 Ethernet щит V1.0 для arduino com...US $6,20 Новая электрическая плата 3S литий-ионная литиевая батарея 18650...US $4,20 Бесплатная доставка 1 шт. Reprap шаговый Драйвер pololu A4. ..US $1,05 5 шт. ST-Link V2 new stlink mini STM8STM32 STLINK s...US $12,00 Зеленый трехлинейный Точный Цифровой вольтметр постоянного тока он...US $0,98

Конец

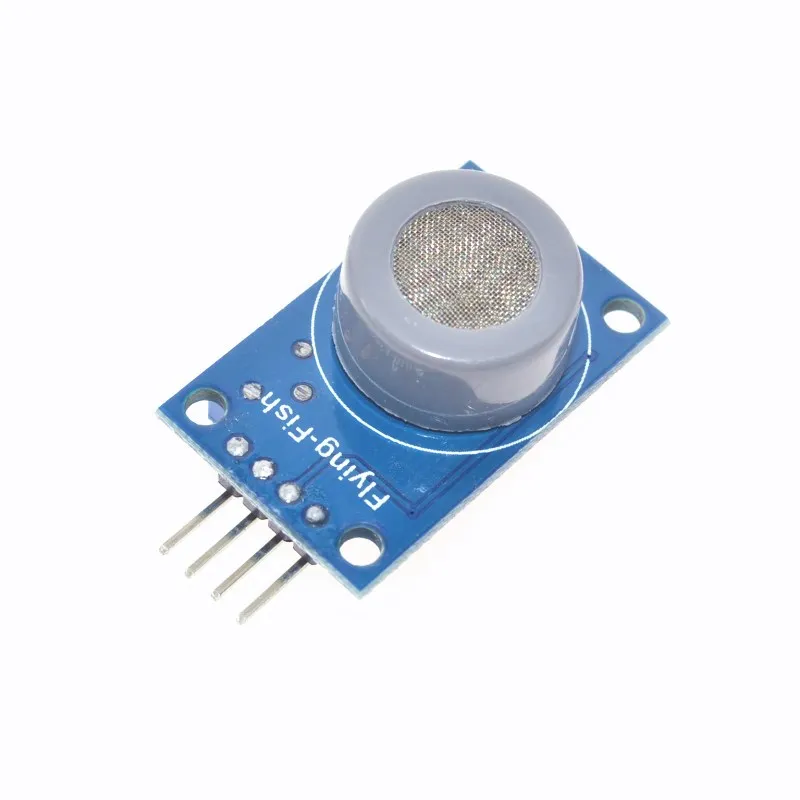

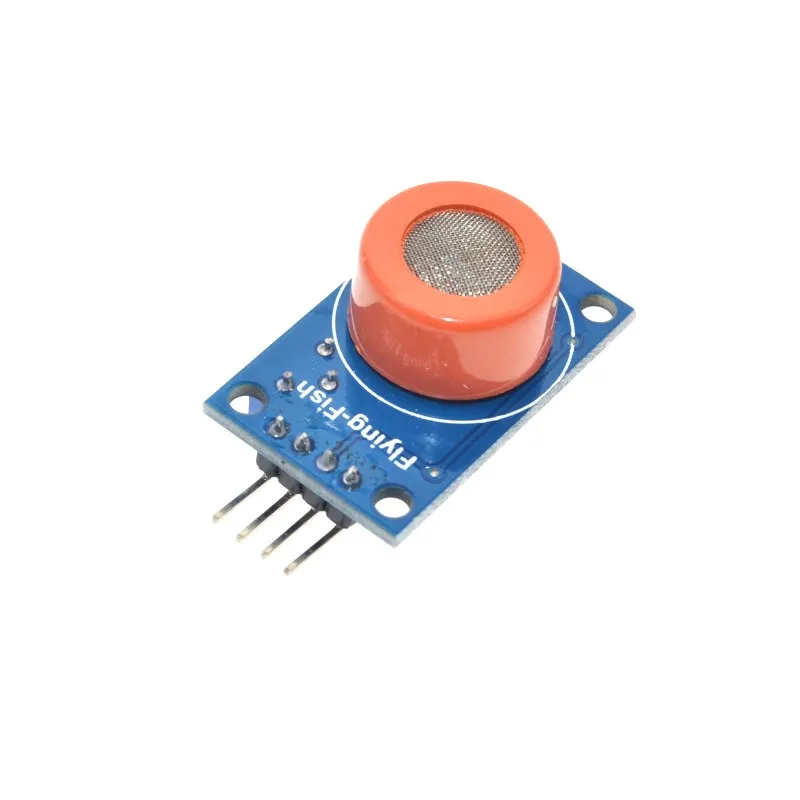

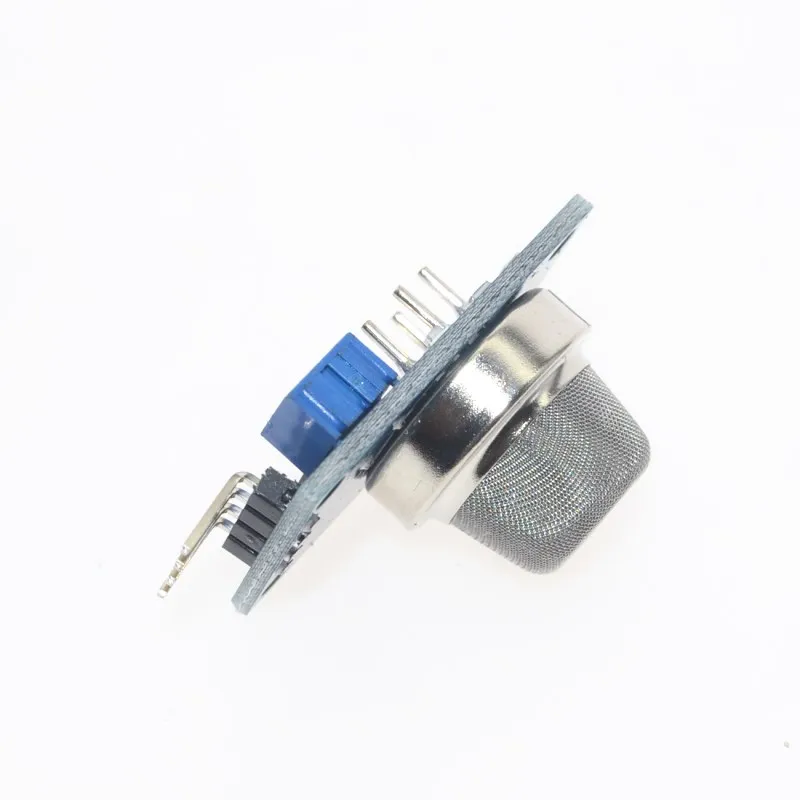

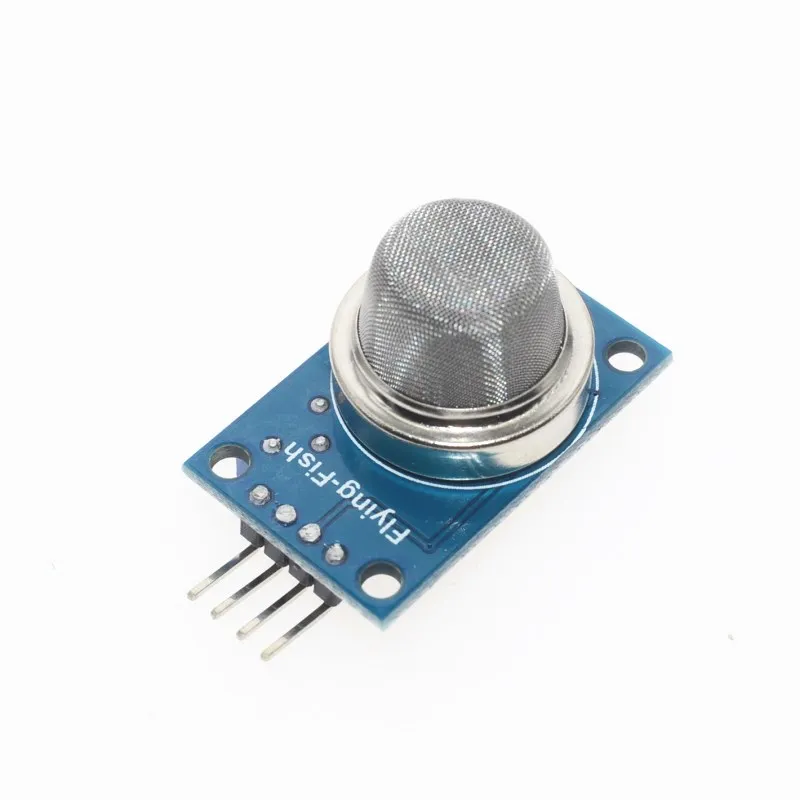

Модуль обнаружения газа MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135 каждый из них 1 шт. всего 9 шт. сенсор для arduino UNO комплект Отгрузочная ведомость:

Особенности:



С использованием высококачественной двухпанельной конструкции, с индикатором мощности и TTL инструкциями по выходу сигнала. Переключающий сигнал с выходом DO (TTL) и аналоговым выходом AO. TTL Выходной допустимый сигнал низкий. (Низкоуровневый сигнал, когда выходной светильник может быть непосредственно подключен к микроконтроллеру или релейному модулю) Аналоговое выходное напряжение с более высокой концентрацией более высокого напряжения Есть четыре винтовых отверстия для легкого позиционирования. Имеет долгий срок службы и надежную стабильность Характеристика быстрого реагирования и восстановления Входное напряжение: 5 в пост. Тока Потребляемая мощность (ток): 150 мА
Выходного сигнала: TTL цифровой 0 и 1 (0,1 и 5V)
AO выход: 0,1-0 .3 в (относительно загрязнения), максимальная концентрация напряжения около 4 в

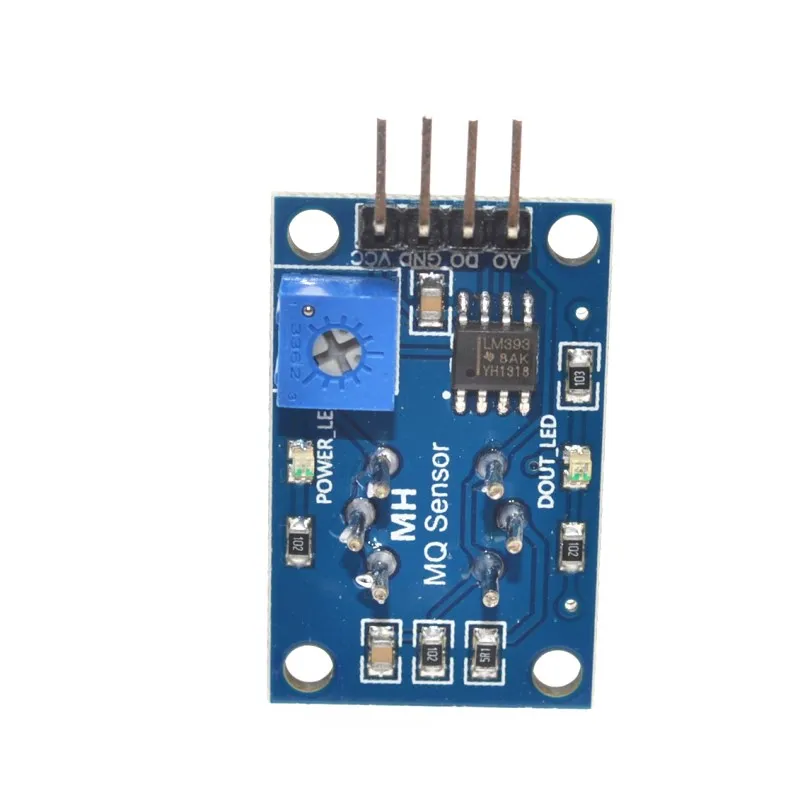

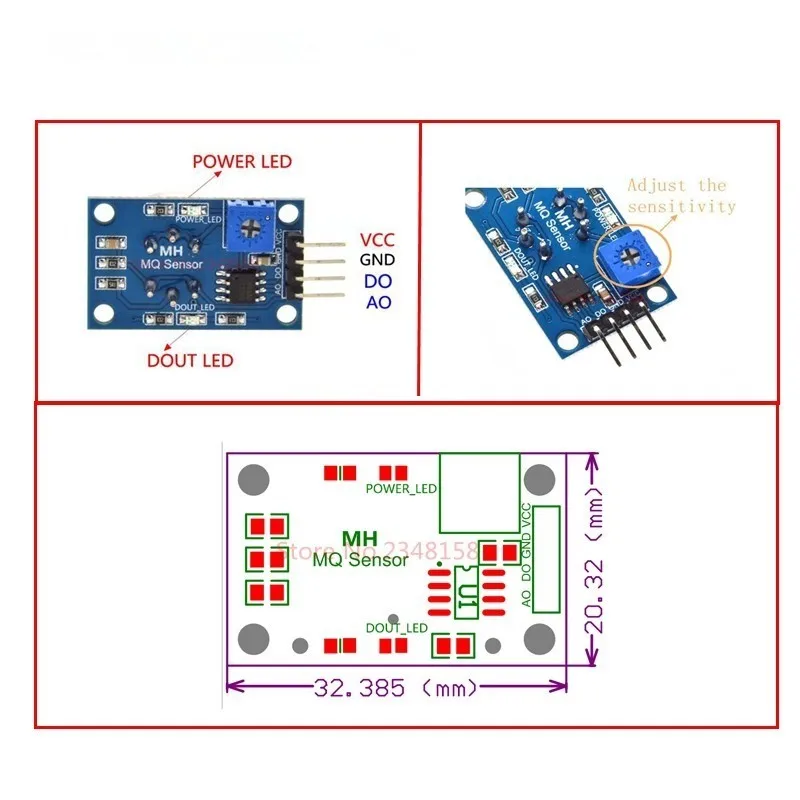

Специальное примечание: после включения датчика, необходимо прогревать около 20 с, измеренные данные были стабильными, тепловой датчик является нормальным явлением, потому что внутренний нагревательный провод, если горячий не является нормальным. Проводка: VCC: положительный источник питания (5 В) GND: источник питания отрицательный DO: TTL переключение сигнала на выходе

АО: выход аналогового сигнала

Примечание:

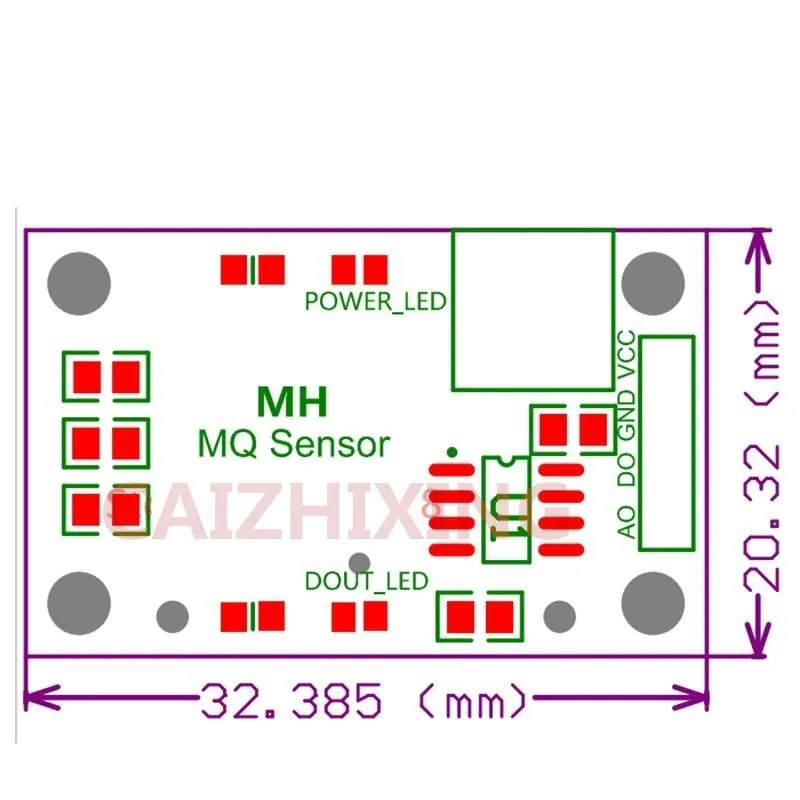

После того, как датчик приведен в действие, необходимо согреть около 20 с, измеренные данные становятся стабильными, датчик тепла является нормальным   Размеры:



Тесты программы:   Функция: эта версия программы тестирования поддерживает Применение чип: AT89S52 С украшением в виде кристаллов: 11,0592 МГц Скорость передачи данных: 9600 Компилятор Защита окружающей среды: Кайль [Заявление] Эта процедура используется только для изучения и ознакомления, пожалуйста, укажите авторское право и авторскую информацию! ************************************************** *******************/ /************************************************* ******************* Примечание: 1, когда измеренная концентрация больше установленной плотности, выход одночипового порта IO низкий ************************************************** *******************/ # Включая/файлы библиотеки # Define uchar unsigned char/макроопределение unsigned char # Define uint unsigned int/макроопределение unsigned int   /************************************************* ******************* I / O определения ************************************************** *******************/ Светодиодный sbit = P1 ^ 0; /Определите порт первого микроконтроллера P1 (ie P1.0), чтобы указать конец Sbit DOUT = P2 ^ 0; /Определите микроконтроллер P2 port first one (ie P2.0) как входной датчик /************************************************* ******************* Функция задержки ************************************************** *******************/ Задержка пустоты () /процедура задержки { Uchar m, n, s; Для (m = 20; m> 0; m --) Для (n = 20; n> 0; n --) Для (s = 248; s> 0; s --); } /************************************************* ******************* Основная функция ************************************************** *******************/ Силы main () { В то время как (1) /бесконечная петля { Светодиодный = 1; /выключение P1.0 Если (DOUT = 0) /когда концентрация выше установленного значения, реализация Con { Задержка (); /задержка помех Если (DOUT = 0) /определить концентрацию выше установленного значения, реализация Con { Светодиодный индикатор = 0; /P1.0 } } } } /************************************************* ******************* Конец ************************************************** ******************/
