1. Описание продукта

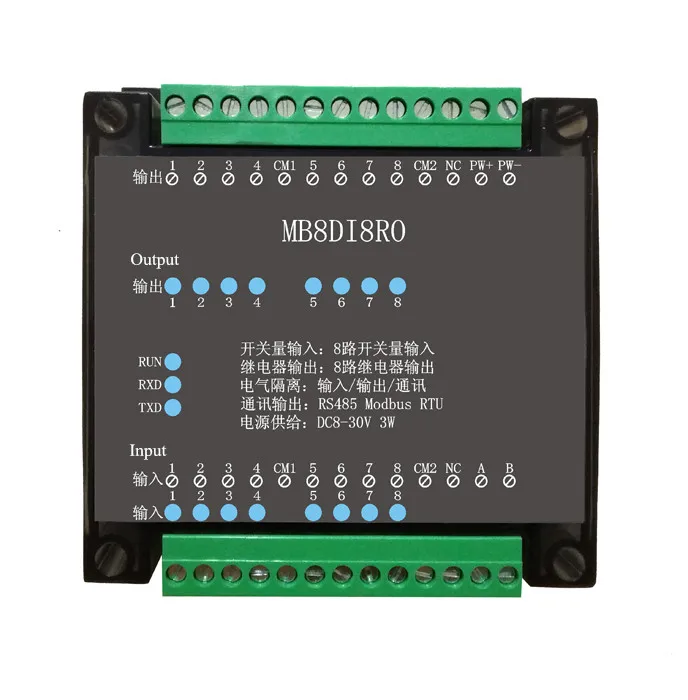

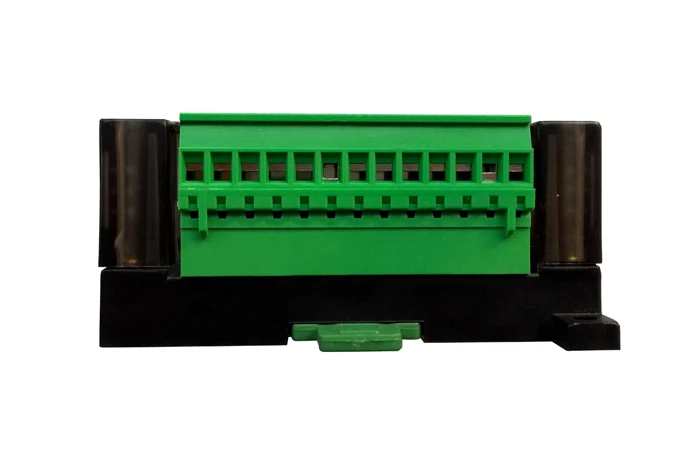

8DI8RO модуль 8 каналов цифровой изолированный вход переменного тока, 8 каналов РЕЛЕ изолированный выход, выход через RS485 интерфейсом.

Модуль использует стандартную связь Modbus RTU, адаптирует различные виды программного обеспечения, ПЛК, DCS и так далее. Блок питания, электрические сигналы связи RS485, изолированные друг от друга, эффективно блокируют режим серии и помехи в обычном режиме.

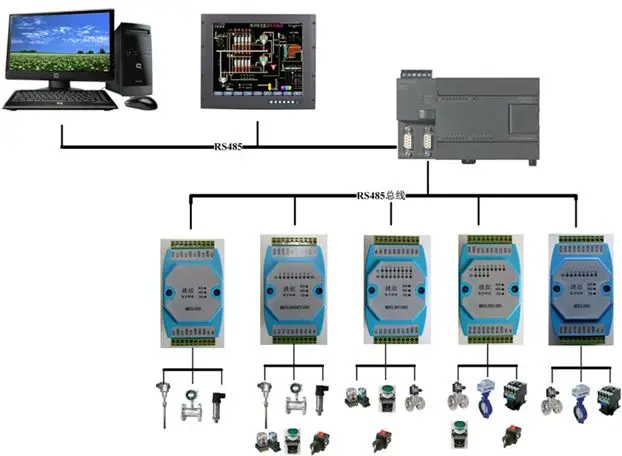

Использование RS485 MODBUS RTU стандартной связи, программное обеспечение настройки, PLC и промышленный сенсорный экран могут образовать сеть.

Контроль сигнала, источник питания, связь RS485, электрические сигналы, изолированные друг от друга.

Цепь связи с защитой от молнии, защитой от помех, защитой от полярности питания.

Цепь связи, защита от молнии, защита от помех.

Интерфейс выхода сигнала связи RS485 с двойной защитой от перегрузки по току и перенапряжения

Устройство для сбора и контроля сигнала может широко использоваться в промышленных приборах.

Формат связи может быть установлен по.

MCU будет сброшен в 2 случаях. Один из них в тех случаях, когда MCU разрядился. Другой заключается в том, что основная станция не отправляет данные в рабочий модуль, модуль будет сбросить MCU через 6 секунд.Механизм защиты выхода очень необходим.

Например, когда модуль цифрового выхода контролирует двигатель, основная станция держит мотор в эксплуатации. Если шина 485 отключена, когда мастер хочет отправить сигнал о отключении двигателя, ПОДЧИНЕННЫЙ модуль не будет получать данные, тогда двигатель будет работать, есть риски для безопасности.

С этой функцией модуль постоянно проверяет себя. Когда сеть 485 не работает, модуль автоматически отключит выход. Это позволяет избежать несчастных случаев.

2. Основные характеристики

Проект

Технические характеристики

Вход/выход сигнала

А. Входный канал: 8 каналов, цифровой вход

B. Выходной канал: 8 каналов, релейный выход

C. Грузоподъемность: резистивная нагрузка 5 А/канал

Связь выход

A. Протокол связи: MODBUS-RTU

B. Тип интерфейса: Изолированная связь RS485, выходной интерфейс с двойной защитой от перегрузки по току

C. Скорость передачи данных: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps

D. Паритет: Нет паритета, даже паритета, нечетного паритета

E. Режим настройки: адрес модуля, скорость передачи данных, паритет может быть установлен через программное обеспечение

F. Дальность связи: @ 9600bps 1200 метров

Размер и установка модуля

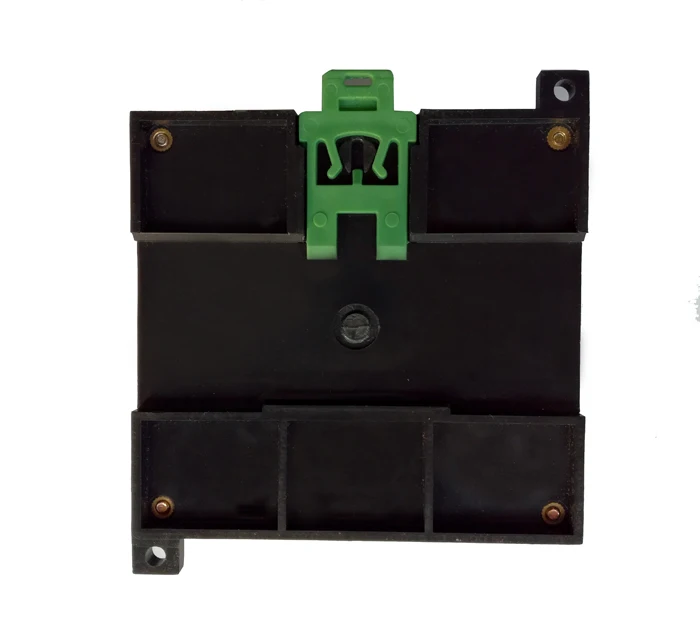

A. Установка: стандартное монтажное или винтовое DIN-рейку

B. Размеры: 125 × 73 × 35 мм

Рабочая среда

Температура: -10 ~ + 60 ℃

Влажность: 35 ~ 85% (без конденсата)

Рабочая мощность

A. Напряжение электропитания: 10 В ~ 30 В, широкий диапазон электропитания, с защитой от полярности

B. Расход энергии: менее 3 Вт

3. Определение интерфейса

Имя терминала

Описание продукта:

Имя терминала

Описание продукта:

PW +

Внешний вход питания, положительный терминал

485A

RS485 сигнал A +

PW-

Внешний вход питания, отрицательный терминал

485B

Сигнал RS485 B-

DI1

Цифровой вход channel1

RO1

Релейный выходной канал 1

DI2

Цифровой вход channel2

RO2

Релейный выходной канал 2

DI3

Цифровой вход channel3

RO3

Релейный выходной канал 3

DI4

Цифровой вход channel4

RO4

Релейный выходной канал 4

DI5

Цифровой вход channel5

RO5

Релейный выходной канал 5

DI6

Цифровой вход channel6

RO6

Релейный выходной канал 6

DI7

Цифровой вход channel7

RO7

Релейный выходной канал 7

DI8

Цифровой вход channel8

RO8

Релейный выходной канал 8

CM1

Терминал для открытого входа 1

CM1

Терминал с открытым выходом 1

CM2

Открытый вход 2

CM2

Терминал с открытым выходом 1

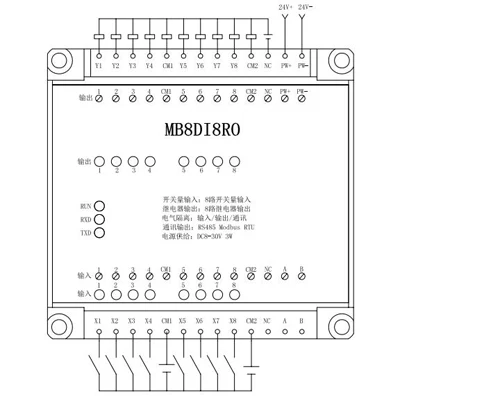

4. Схема проводки модуля

5. Инструкции по связи

Параметры связи (заводская установка): 9600, N, 8,1

Параметр

Описание продукта:

9600

Скорость передачи данных

N (без паритета)

Контрольные цифры

8

Данные бит

1

Стоп-бит
