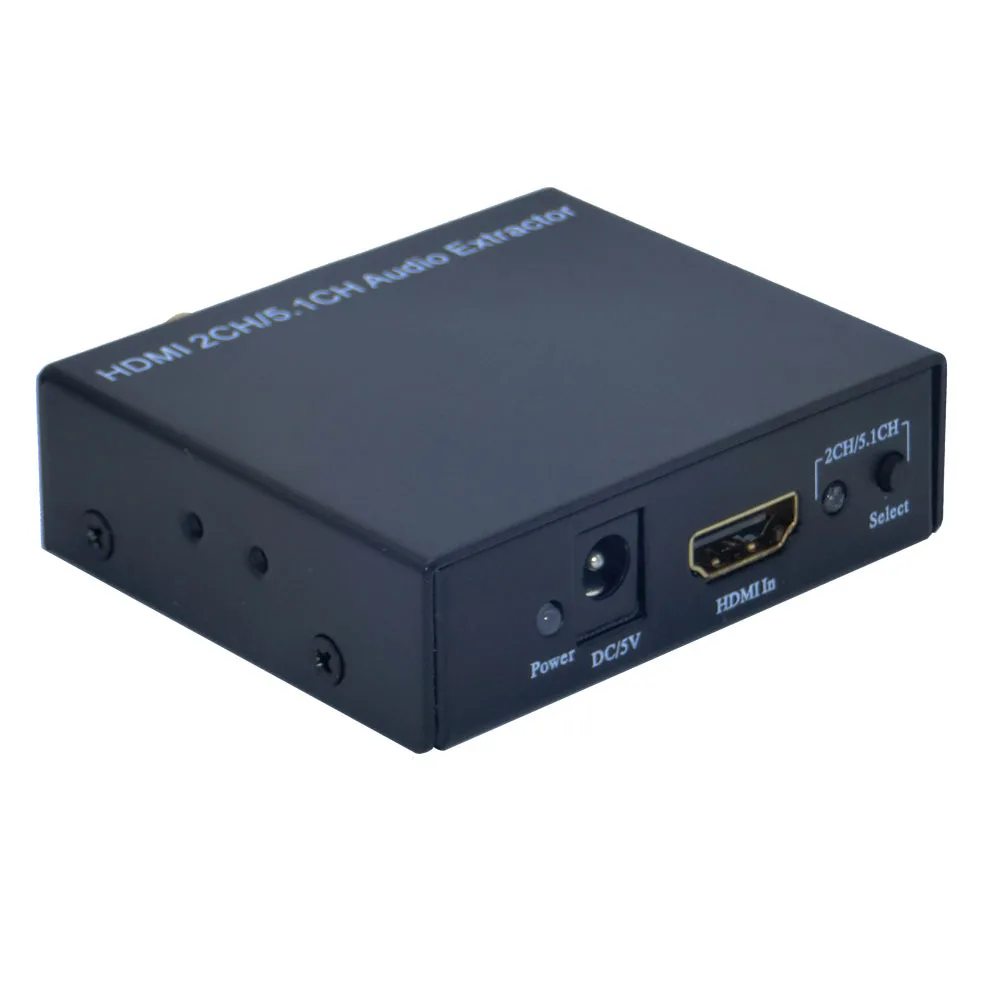

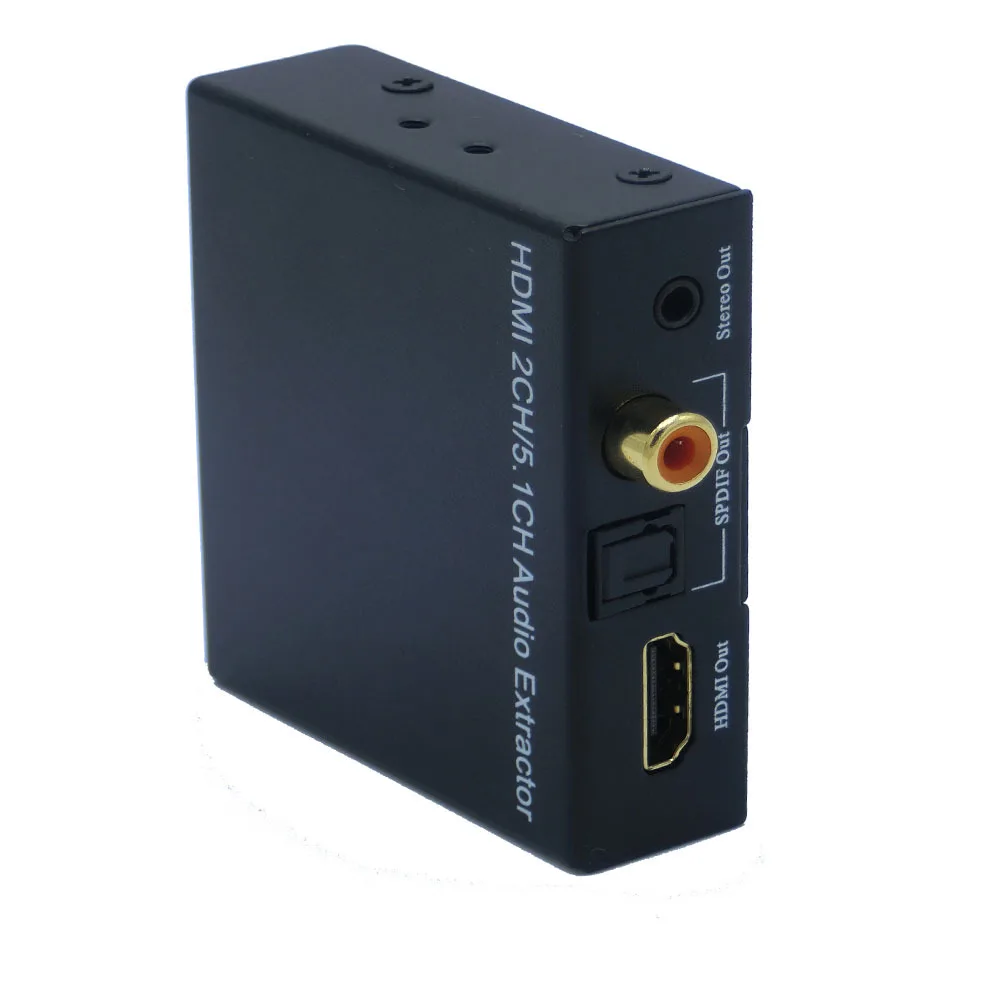

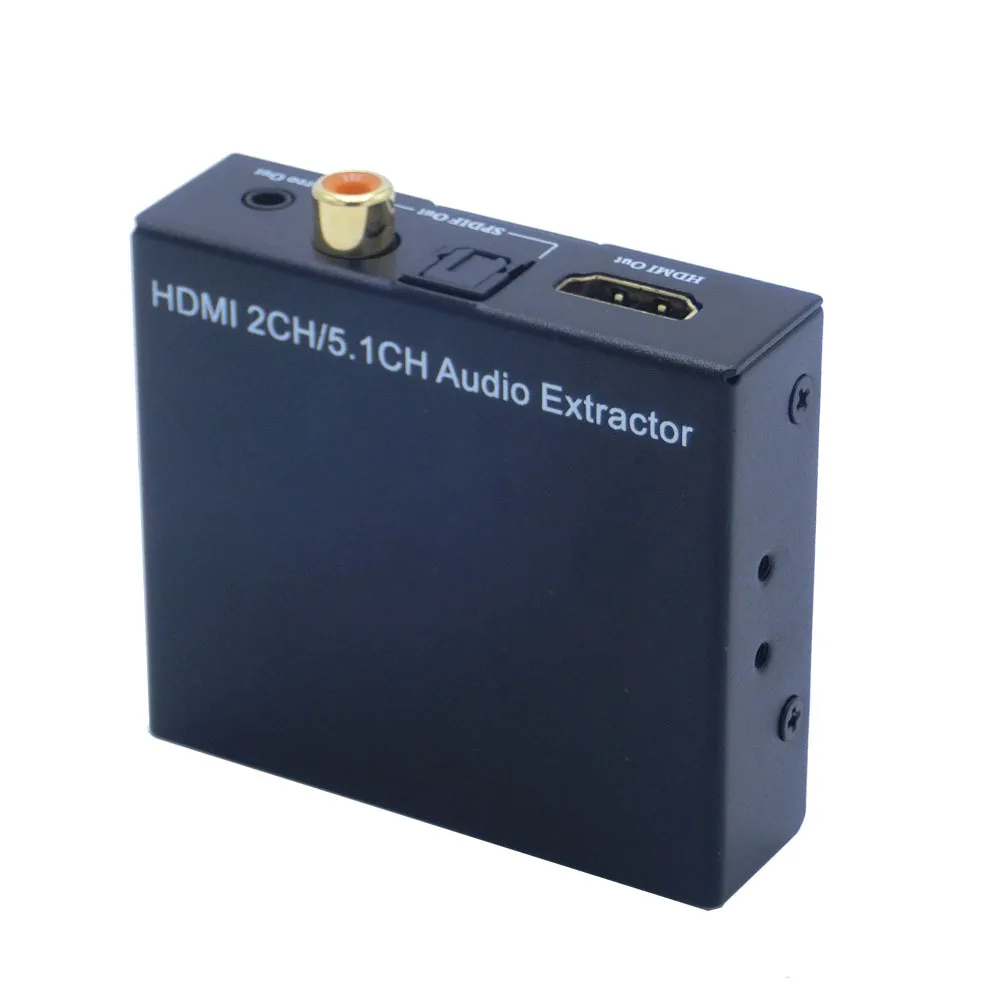

Новый высококачественный HDMI V1.4 поддержка 4K * 2K аудио экстрактор hdmi spdif

Новый высококачественный HDMI V1.4 поддержка 4K * 2K аудио экстрактор hdmi spdif

HDMI в HDMI + аудио (SPDIF + коаксиальный + 3,5 мм) конвертер

Обратите внимание:Если вы хотите подключить этот элемент к усилителю с SPDIF или коаксиальным, пожалуйста, убедитесь, что ваш усилитель имеет Цифровой аудио Вход, В противном случае он будет Нет звука.

Решение: Вы можете добавить Spdif Аудио декодер Между преобразователем и вашим усилителем будет звучать.

1,0 введение

Конвертер позволяет hd-источника, подключенного к одной HD Дисплей и добавляет дополнительный один 3,5/L + R и SPDIF/коаксиальный аудио/HDMI/VGA порт.

Он предлагает решения для шума, пространства и безопасности, управления центром обработки данных, распространения информации, презентаций конференц-зала, школы и корпоративных условий обучения.

2,0 Особенности

1. Один вход HDMI преобразован в один HDMI + аудио (SPDIF + 3,5 (L/R)+ коаксиальный) выход;

2. Поддержка вывода аудио: SPDIF + коаксиальный + 3,5 (L/R) аналоговый аудиовыход;

3. Вход Разрешение: до 4K x 2K(50/60 Гц);

4. HDMI для достижения синхронизации разделения аудиосигнала;

Автоматическая идентификация 2.0CH / 5.1CH два вида вариантов аудио режима;

5. Светодиодный индикатор: когда источник или раковина работают, светодиодный светильник;

6. Отсутствие потери качества;

7. Устанавливается в течение нескольких минут;

8. Нужен источник питания постоянного тока 5 В/1 А.

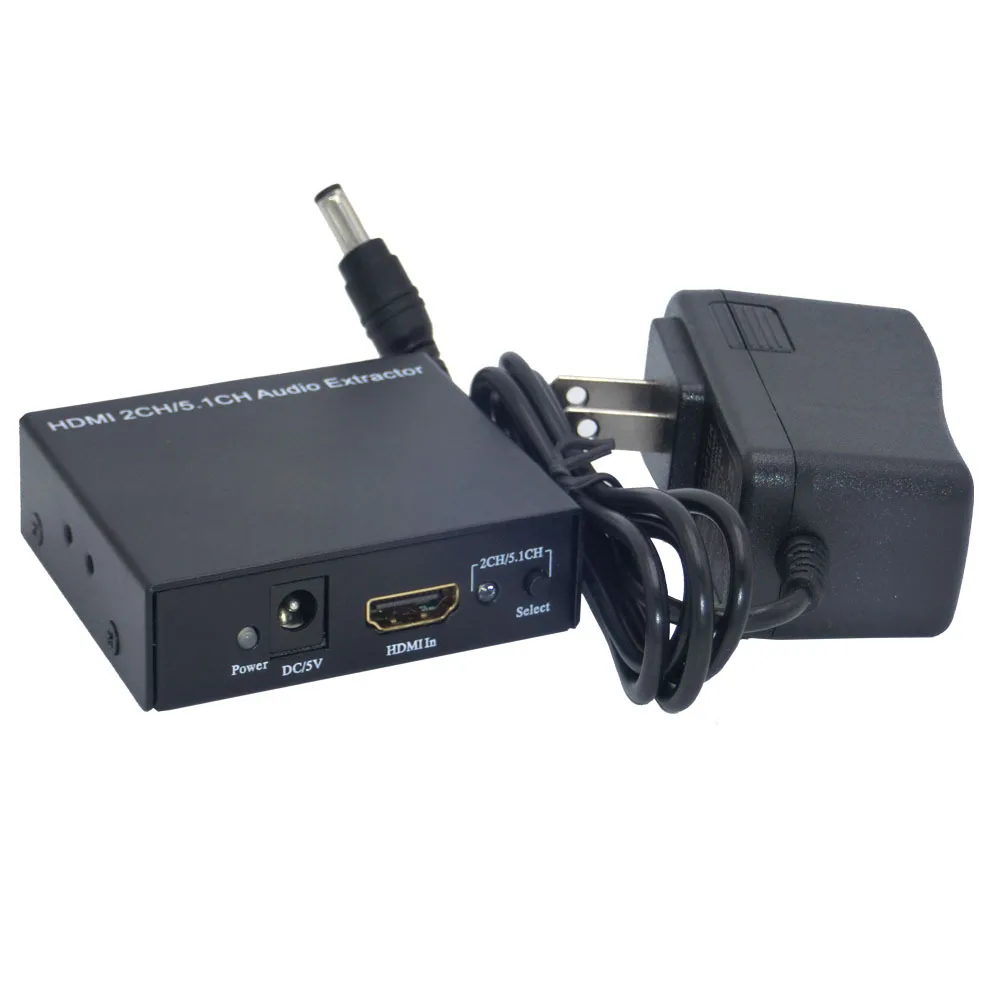

3,0 посылка содержание

Перед использованием этого устройства. Пожалуйста, проверьте упаковку и убедитесь, что следующие элементы находятся в коробке доставки:

1, основной блок, 1 шт.

2. Руководство пользователя ------------------------- 1 шт.

Источник питания постоянного тока 3,5 В ------------------- 1 шт.

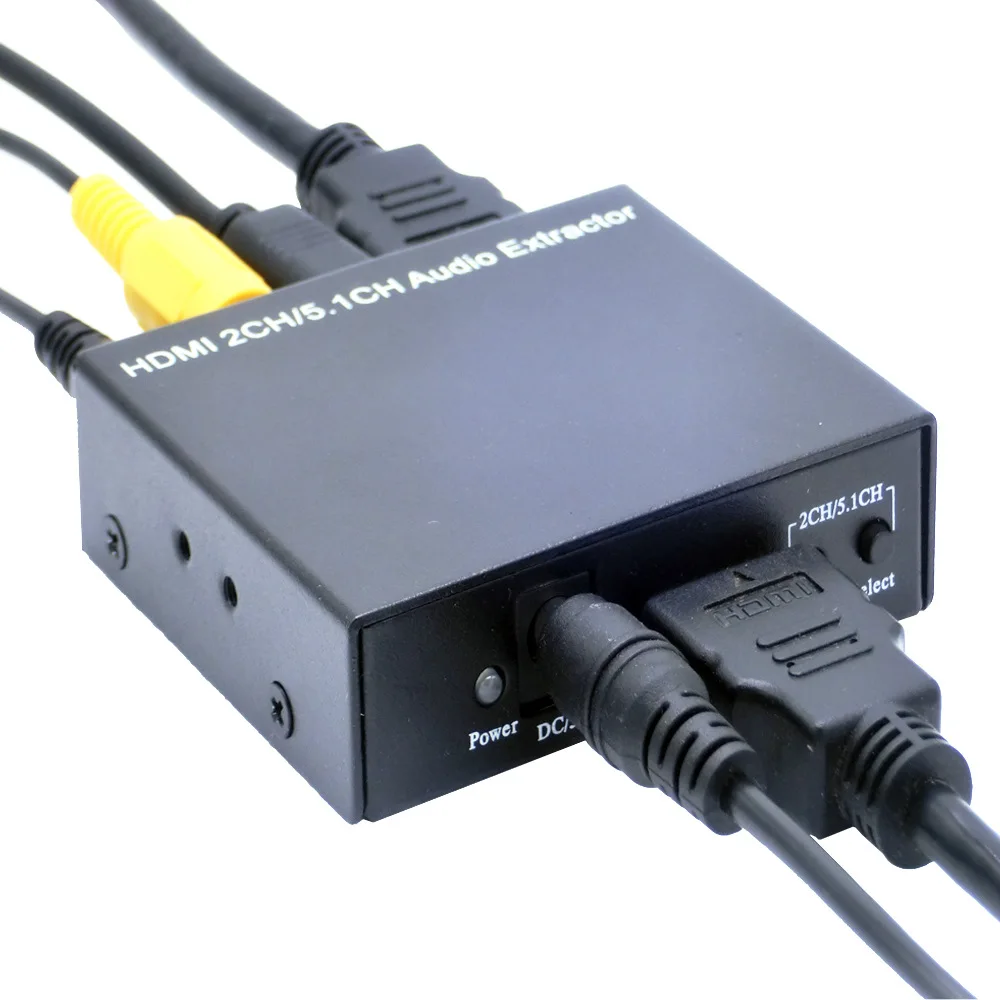

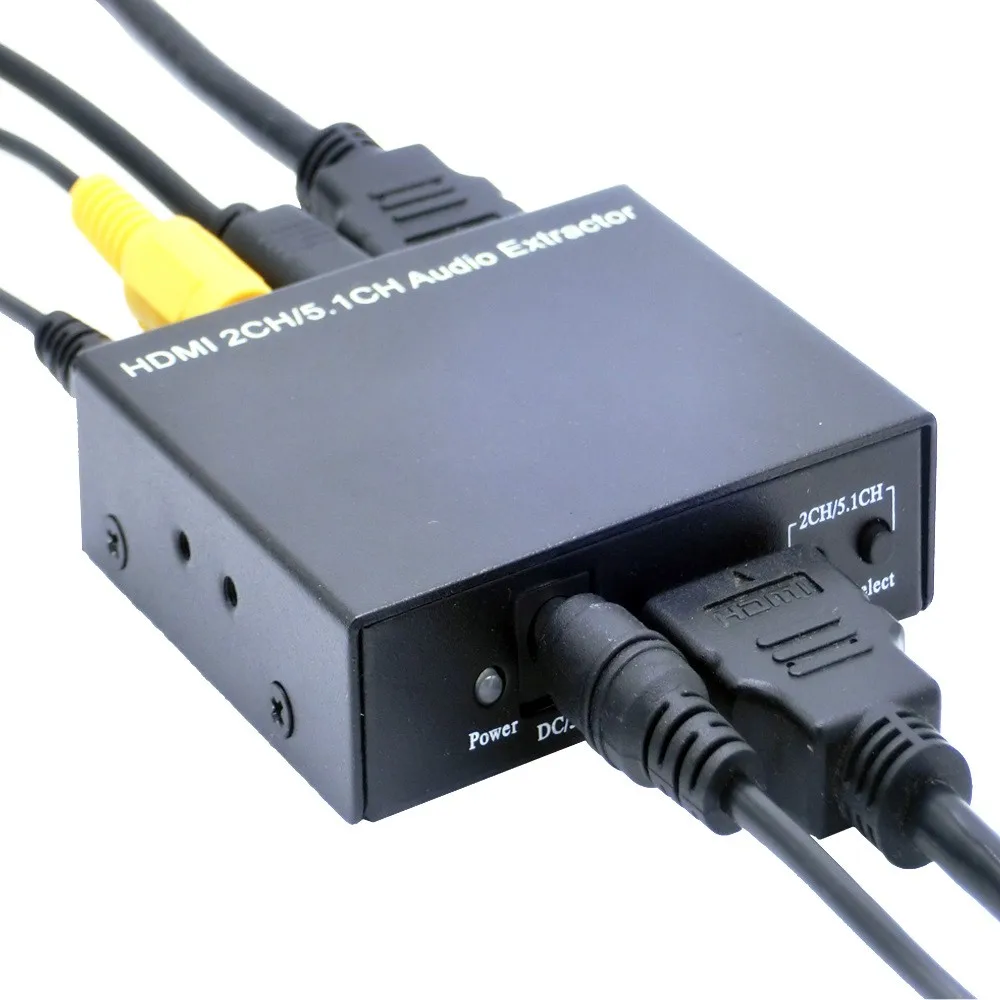

4,0 работа и подключение:

1. Использовать один кабель hdmi для подключения источника HD с входным портом HDMI.

2. Для подключения порта вывода hdmi к hd-дисплею.

3. Для того, чтобы использовать один аудио-кабель для подключения преобразователя 3,5 стерео (L/R) порт с аудио оборудования.

4. Использовать оптический кабель для подключения SPDIF/коаксиального порта с аудио оборудованием.

5. Для подключения преобразователя к адаптеру питания USB 5 в постоянного тока.

5,0 Технические характеристики:

Разрешение HDMI.... 24/50/60fs/4K x 2K/1080p/1080i/720p/576p/576i/480p/480i

Поддержка цветового формата видео... .. 24 бит/30 бит/36 бит

Аудиовыход... ....................... SPDIF + коаксиальный + 3,5 стерео/L/R)

Максимальная пропускная способность.... 225 МГц

Максимальная скорость передачи данных... 6,75 Гбит/с

Входной/Выходной сигнал TMDS... 0,5 ~ 1,5 Вольт p-p(TTL)

Вход/выход DDC сигнала... 5 вольт p-p (TTL)

Расстояние входного кабеля… ≤ 15 м 26AWG

Выходной кабель расстояние... ..................... ≤ 20 м 24AWG HDMI Стандартный кабель

Максимальный рабочий ток… 500ма

Мощность адаптер…… Вход: переменного тока (50/60 Гц) 100V-240V; Выход: DC5V/1A

Диапазон рабочих температур… (от-15 до + 55)

Рабочий диапазон влажности... от 5 до 90% относительной влажности (без конденсации)

Примечания:

Пожалуйста, используйте устройство в качестве указанной инструкции, чтобы сохранить длительный срок службы машины.

1. Устройство должно быть расположено на месте далеко от влажной, высокой температуры, пыльной, эрозионной и окислительной среды.

2. Все детали будут свободны от сильного тряски, удара, падения.

3. Прикосновение к адаптеру питания влажными руками запрещено.

4. Пожалуйста, удерживайте кнопку питания головка адаптера и не тяните шнур питания в тех случаях, когда отрезать от розетки.

5. 5.пожалуйста, выключите питание, когда машина не используется в течение длительного времени.

6. 6.пожалуйста, не открывайте крышку и не прикасайтесь к внутренней части.

7. 7.пожалуйста, Используйте оригинальный Фабричный адаптер питания.
