Краткая инструкция

Ø DAM140 для мониторинга 16 аналоговых входов (0 ~ 20mA, 4 ~ 20mA, 0 ~ 5 В, 0 ~ 10 В). Он поддерживает протокол Modbus RTU по серийному порту RS485. Питание от 10 ~ 30 В постоянного тока.

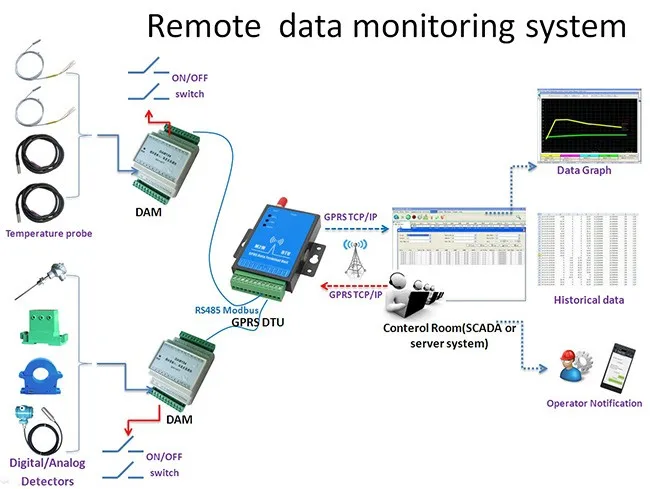

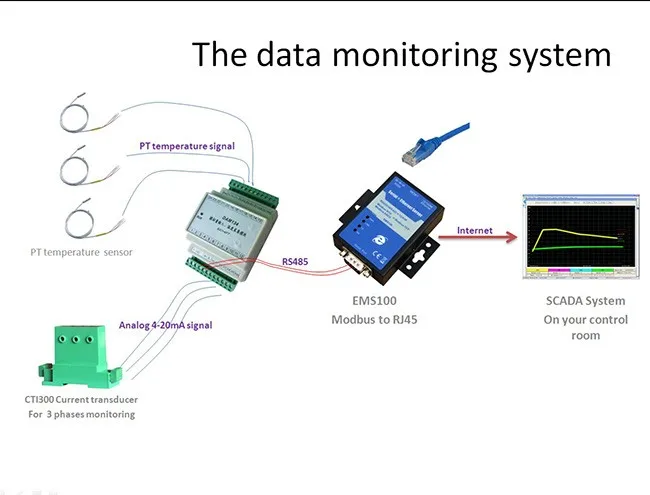

Ø DAM140 широко используется в системах управления промышленной автоматизации. E. g. : Базовая станция трансивера, дизельные генераторные комнаты, машинное отделение, трансформаторные подстанции, комнаты телекоммуникационного оборудования, системы электропитания и так далее.

Ø DAM140 промышленный класс, высокая надежность, потребление низкой мощности, высокая стабильность и модуль сбора данных высокой точности.

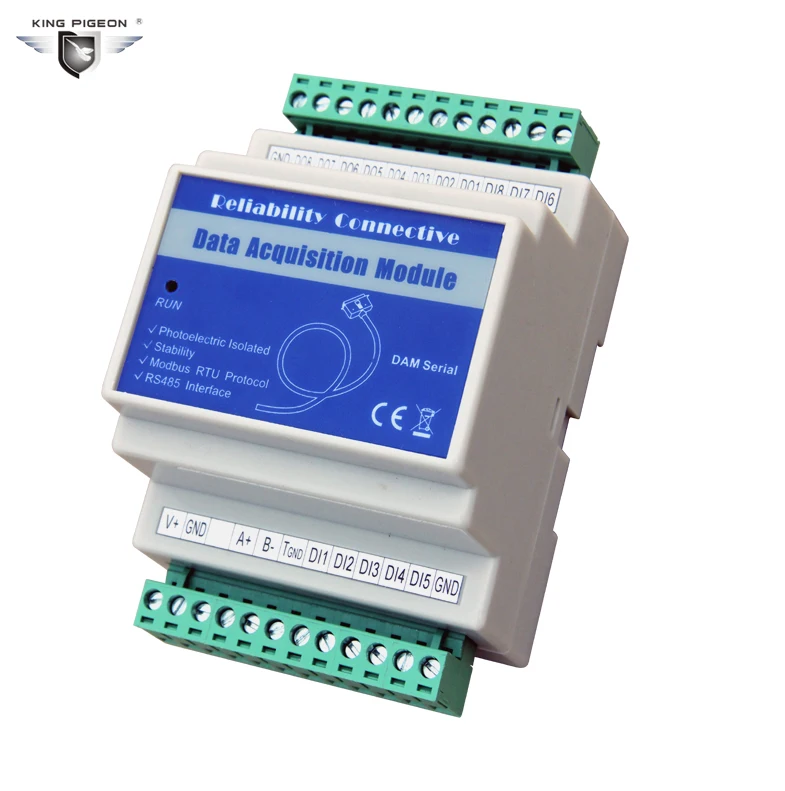

Ø DAM140 с огнезащитной оболочкой, стандартная din-рейка 35 мм позволяет легко установить в полях

Советы: King Pigeon Hi-Tech.Co., Ltd не только обеспечивает конкурентные цены, отличное качество, но и помогает клиентам решить технические проблемы, улучшить

Качество, снижение дополнительных затрат и Помощь клиентам стать более конкурентными. Если наши существующие модули не соответствуют вашим требованиям, мы также разрабатываем и

Производство новых моделей товары в соответствии с запросом покупателя. Любые Ваши требования всегда приветствуются!

2. В основном Особенности

Ø 16-бит разрешение высокой точностью AD приобретение и методов обработки данных;

Ø 16 аналоговый вход, может быть 0 ~ 20mA, 4 ~ 20mA, 0 ~ 5 В, 0 ~ 10 В;

Источник питания широкого диапазона Ø с защитой от обратной полярности;

Ø Modbus RTU протокол;

Ø схема защиты ОУР для RS485 последовательный порт;

Ø с использованием чипсов промышленного класса;

Ø Встроенный сторож обеспечивает его надежность;

Защита от молний Ø обеспечивает его стабильность;

Светодиоды Ø для индикации состояния позволяют легко программировать в поданных.

3. характеристики

Элементы

Технические характеристики

Номинальная Мощность Вход

10 ~ 30VDC (пик Напряжение must≤40V)

Мощность потребление

Как правило ≤ 3 w

Связь протокол

Modbus RTU

Modbus адрес

1 ~ 247

Формат данных

N, 8,1; e, 8,1; o, 8,1 или n, 8,2

Связь Интерфейс

RS485

Скорость передачи данных

1200, 2400, 4800, 9600, 19200, 38400Bps

Аналоговый Вход

По умолчанию: 4 ~ 20 мА, дополнительно: 0 ~ 20 мА, 0 ~ В 5 В, 0 ~ В 10 в

Обновление период

0,12 ~ 2,4 s

Точность измерения

± 2% FS

Вход сопротивление

Аналоговый канал: напряжение:> 1 кОм, ток 150 Ом

Перегрузки Ёмкость

1,2 раз может выдержать, 3 раза напряжение может длиться 1 секунду.

Изолированный Тип

Вход/мощность/RS485 последовательный порт/ходу выход использовать тот же GND, без изолированы.

Выдерживать испытания

Вход/оболочка: 2000 В переменного тока/мин. 500VDC> 100 МОм

Установка Тип

35 мм din-рейку

Управление Температура

-20 ~ 70 ℃;

Для хранения Температура

-40 ~ 85 ℃;

Относительная влажность

5 ~ 95% относительной влажности; (при-40 ℃, без конденсата)

Высота

0 ~ 3000 м

Температура Drift

≤ 100ppm/℃

Размеры

118 × 72 × 59 мм (В x Ш x Г)

Чистая Вес

160 г.

DAQ основной блок x1
