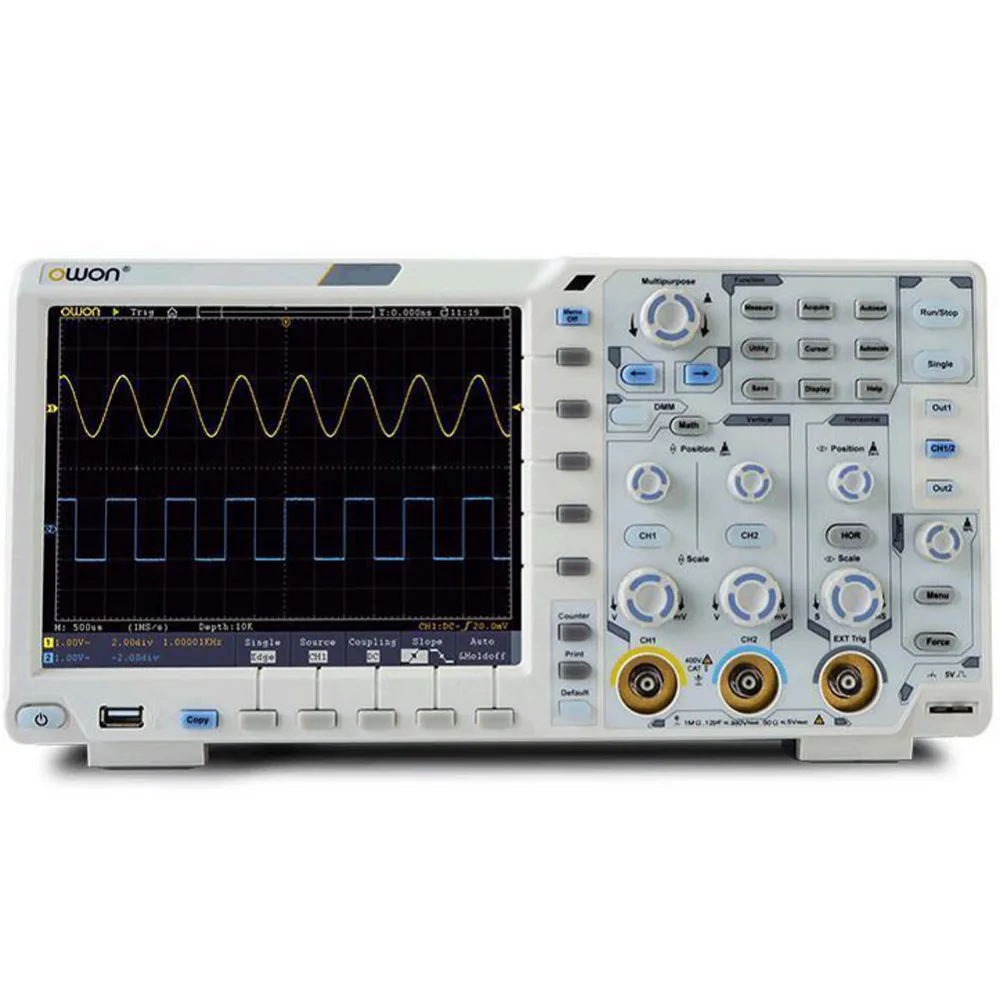

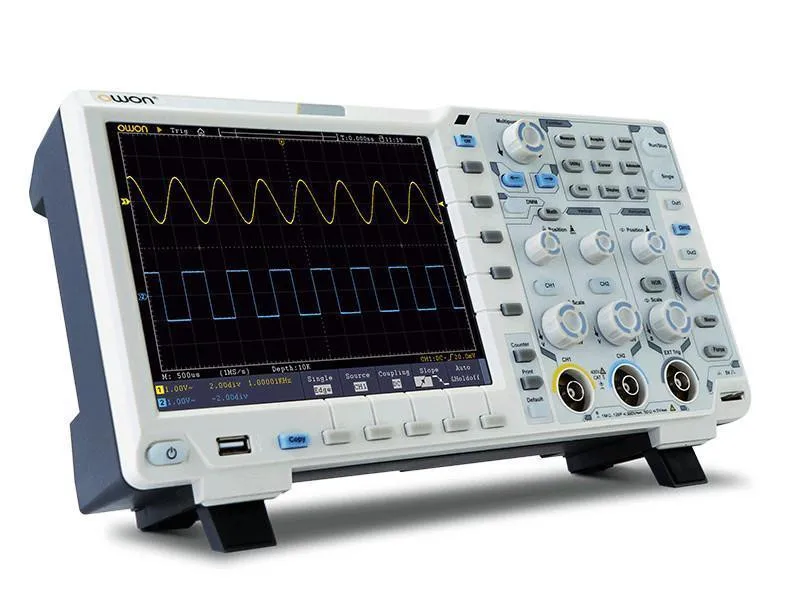

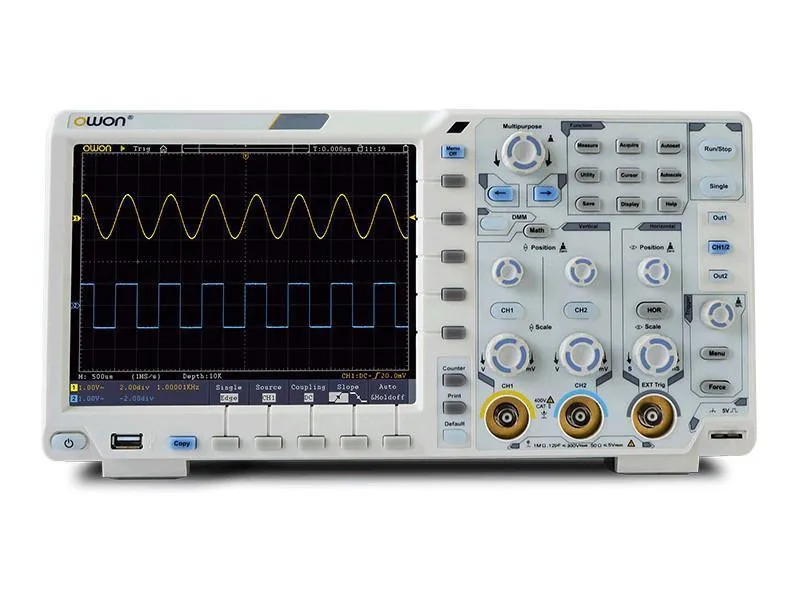

OWON XDS3202 сенсорный экран хранение измерений осциллограф 200 МГц 2G 8 bs AD 40M

OWON XDS3202 сенсорный экран хранение измерений осциллограф 200 МГц 2G 8 bs AD 40M

XDS серии

-Максимальная 12-разрядный высокого разрешения ADC, восстановление формы волны деталь полностью
-Максимальная полоса пропускания 200 МГц, до 2GS/s частота образца
-Низкий фоновый шум, вертикальная чувствительность в 1 мВ/див-10 В/Див
-На основе технологии 3-го поколения-xvious
-Многофункциональный триггер и функция декодирования шины
-Функции как n-in-1: регистратор данных, мультиметр, генератор сигналов,
И цифровой запоминающий осциллограф
-8 дюймов 800x600 с высоким разрешением ЖК-дисплей
-Дополнительный Мульти-сенсорный экран в наличии
-Дополнительный аккумулятор и WiFi модуль поддерживаются

Супер производительность

+ 8 бит, 12-разрядный или 14-bit с высоким разрешением ADC, восстановление формы волны деталь полностью

+ 40M Длина записи и 75000 wfms/s частота обновления

+ Низкий фоновый шум, вертикальная чувствительность в 1 мВ/див-10 В/Див

+ Многофункциональный триггер и функция декодирования шины

+ SCPI и поддержка LabVIEW

 Новые творческие внешний вид

+ Ультра-тонкий корпус-дизайн, меньше места размещения

+ Многоинтерфейсная интеграция-usb-хост, usb-устройство, usb-порт для PictBridge, LAN, AUX и многое другое

+ Порт VGA-лучшее решение для расширения видео и демонстрации обучения

+ 8 дюймов 800x600 с высоким разрешением ЖК-дисплей

+ Дополнительный многоточечный сенсорный экран, более удобный для пользователя опыт работы

 N-in-1

Функции регистратора данных и мультиметра с функцией регистрации данных.

И двухканальный 25 МГц/50 МГц генератор произвольной формы,

Кроме того, аккумулятор и WiFi модуль поддерживаются

Ширина ремешка:200 МГц

Частота дискретизации:2GS/s

Вертикальное разрешение (A/D): 8 бит

Запись Длина: 40 м

Сигналов частота обновления: 75000 wfms/s

Горизонтальные весы (s/div): 1ns/div - 1000

Время подъема (на входе, типичный):≤ 1.7ns

Канал:2 + 1 (внешний)

Дисплей:8 "цветной ЖК-дисплей, 800x600 пикселей

Вход сопротивление: 1MΩ ± 2%, параллельно с 15pF ± 5pF; ( 50Ω ± 2%)

Канал Изоляция:50 Гц: 100 : 1, 10 МГц: 40 : 1

Максимальное входное напряжение:1MΩ ≤ 300Vrms; 50Ω ≤ 5Vrms

Точность усиления постоянного тока:± 3%

DC точности: Средняя ≥ 16 : ±(3% показаний + 0,05 div) для mercedes-benz V

Зонд Коэффициент затухания: 0.001X - 1000X, шаг за 1 - 2 - 5

LF ответ (AC, -3 дБ): ≥ 5 Гц (на входе, A C муфта, -3 дБ)

Частота образцов/релейная точность:± 1ppm

Интерполяция:Sin (x) / x, x

Интервал (T) точность (Полная Полоса пропускания): Один: ±(1 интервал времени + 1ppm x Чтение + 0.6ns); verage > 16 : ±(1 интервал времени + 1ppm x Чтение + 0.4ns)

Вход сцепного устройства:DC, A C и GND

Вертикальной чувствительностью: 1 мВ/дел-10V/div (при вводе)

Триггер Тип:Края, видео, пульс, наклон, Runt, Windows, T imeout, Nth Edge, Logic, I C, SPI, RS232 и CAN (опционально)

Автобус Декодирование(Опционально): I C, SPI, RS232 и CAN

Триггер Режим:Авто, нормальный и одиночный

Вертикальный диапазон:± 2 в (1 мВ/див-5 0мв/див), ± 20 в (100 мВ/див-1 в/див), ± 200 В (2 в/див-1 0 В/див)

Частота линии/поля (видео):NTSC, PAL и S ECAM s tandard

Измерение курсора:V, a nd T между c ursors, V и T между c ursors, a nd a uto- c ursors

Автоматическое измерение:

Vpp, Vavg, Vrms, Freq, Period, Week RMS, C ursor R MS, V max, V min, Vtop, V base, V amp, O vershoot, P hase, Preshoot, время R ise, время осени, + ширина,-ширина, + обязанность,-обязанность, D uty C cycle, D elay A & rarr;B , D elay A & rarr;B , + Pulse Count, - Pulse Count, R ise Edge C ount, F all Edge Count

Сигналов Математика:+, - , * , / , FFT

Хранение сигналов: 100 сигналов

Связь Интерфейс:Usb-хост, USB d evice, USB p ort f или P ictBridge, T rig O ut ( P/F), LAN, a nd VGA (опционально)

Счетчик частоты:В наличии

Питание:100 - 2 40 В переменного тока, 5 0/ 60 Гц, CAT II

Мощность потребления:<15 Вт

Предохранитель:2A, класс, 250V

Батарея(Опционально) 3,7 V, 1 3200 м Ач

Измерение(Ш x В x Г) 340x177x90 (мм)

Устройство Вес2,60 кг

Вспомогательное оборудование:

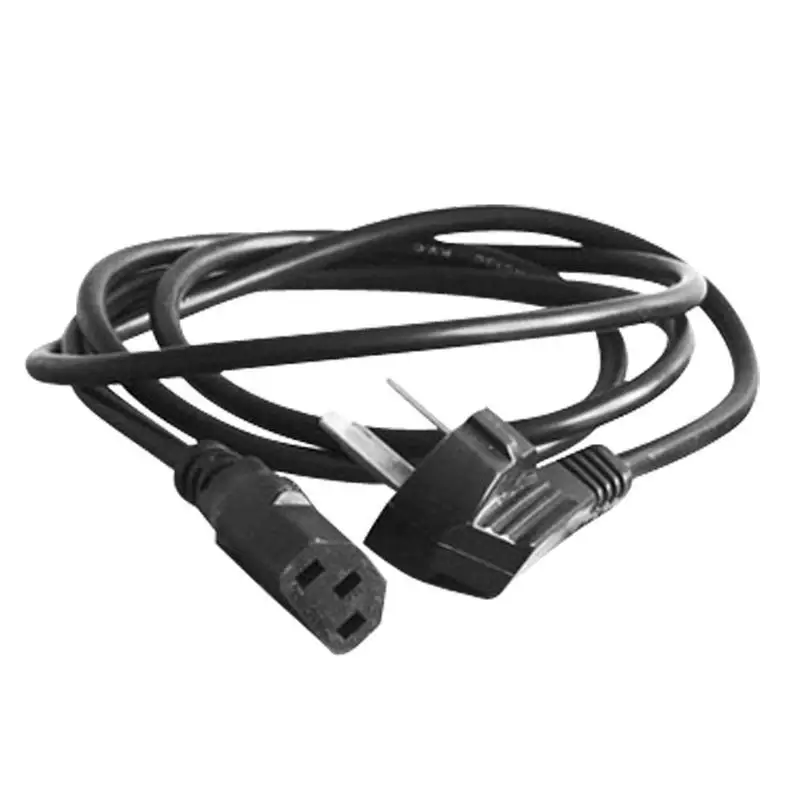

1 * шнур питания

1 * CD Rrm

1 * Руководство пользователя

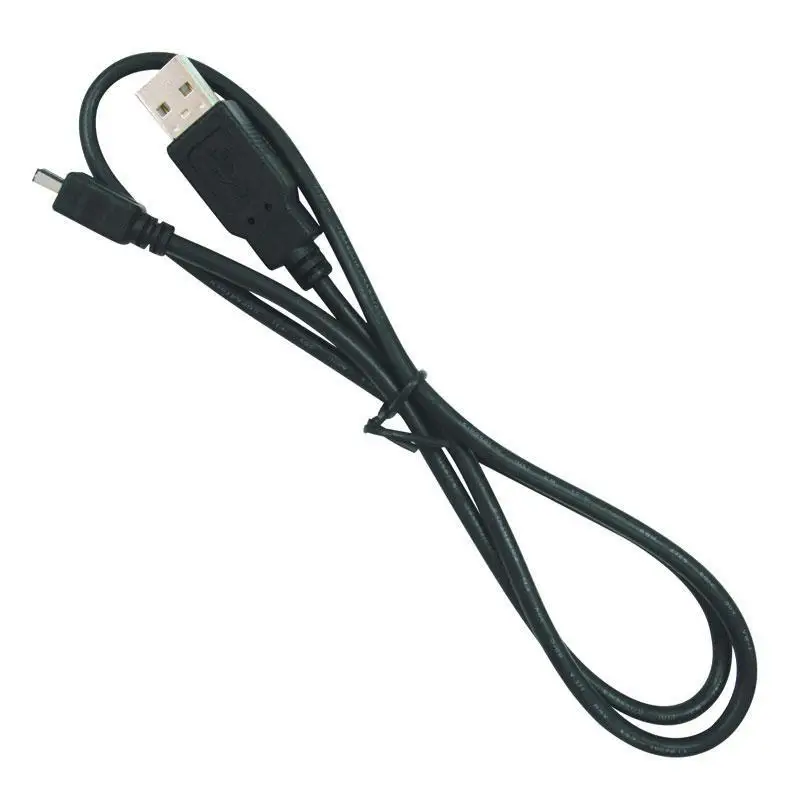

1 * USB кабель

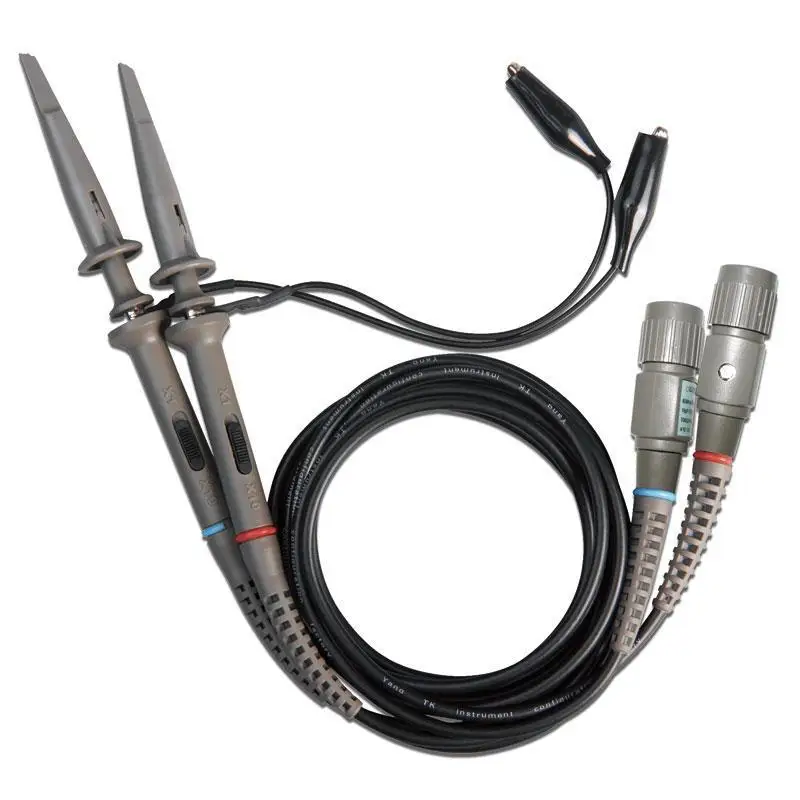

1 * зонд

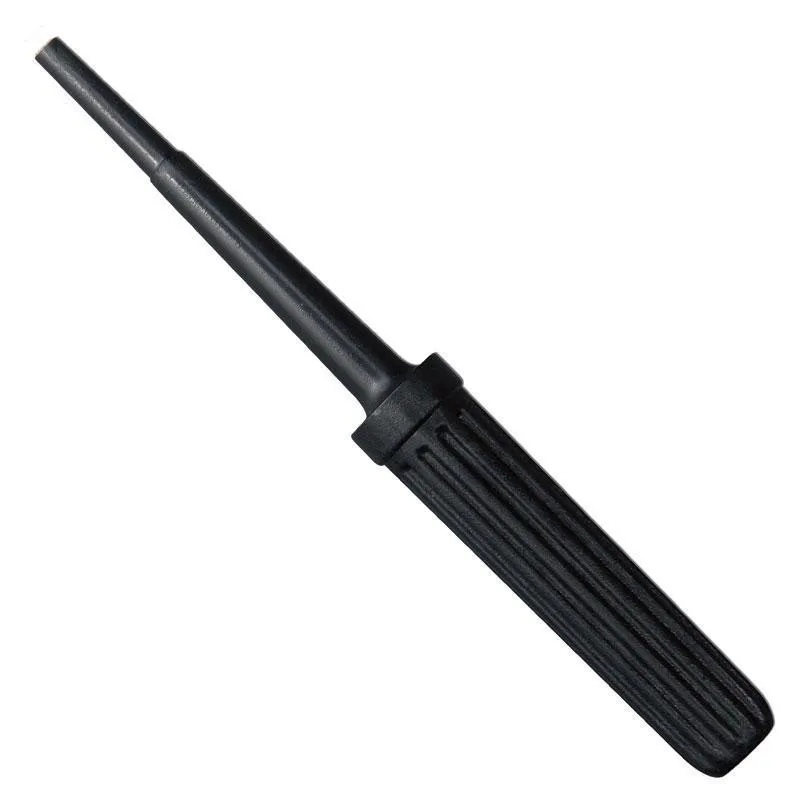

1 * Регулировка зонда

1 * Емкость Ext модуль (опционально)

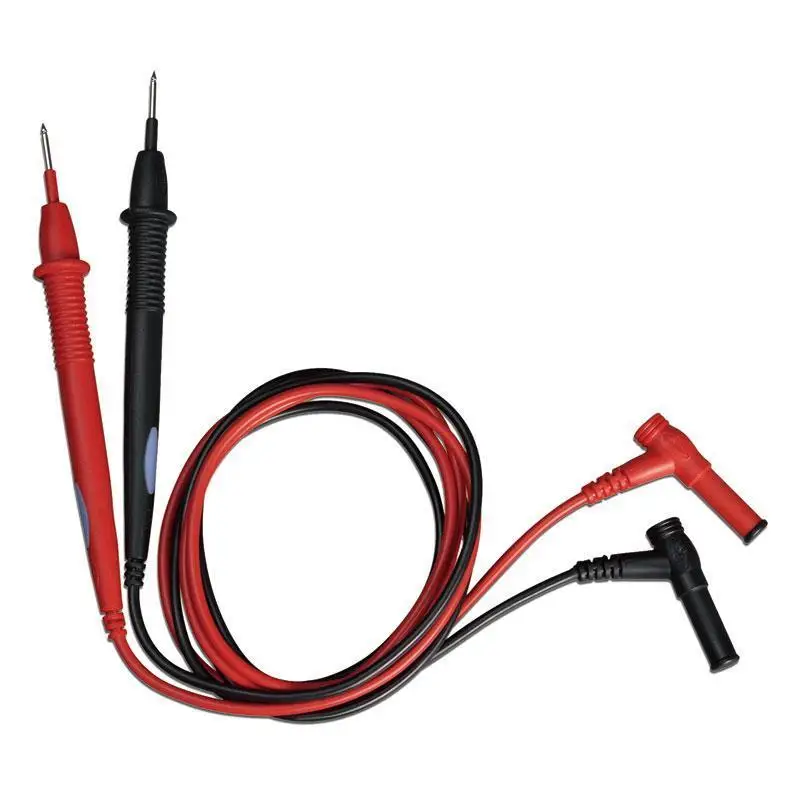

1 * мультиметр (опционально)

1 * Q9 (опционально)

1 * мягкая сумка (опционально)

1 * батарея (опционально)

По дополнительной цене вы можете дополнительно оплатить следующие варианты:

(1) VGA + AV: USD15

(2) сенсорный экран MTS: USD65

(3) Wifi: USD80

(4) мультиметр: USD40

(5) Может триггер/декодирование: USD80

(6) I2C,SPI,RS232: USD55

(7) двухканальный 25 м: USD120

(8) двухканальный 50 м, только для 8 бит) USD200

(9) Батарея: USD65

Все заказы будут отправлены с нашего китайского склада авиапочтой 6-12, через два рабочих дня с треком #, спасибо
