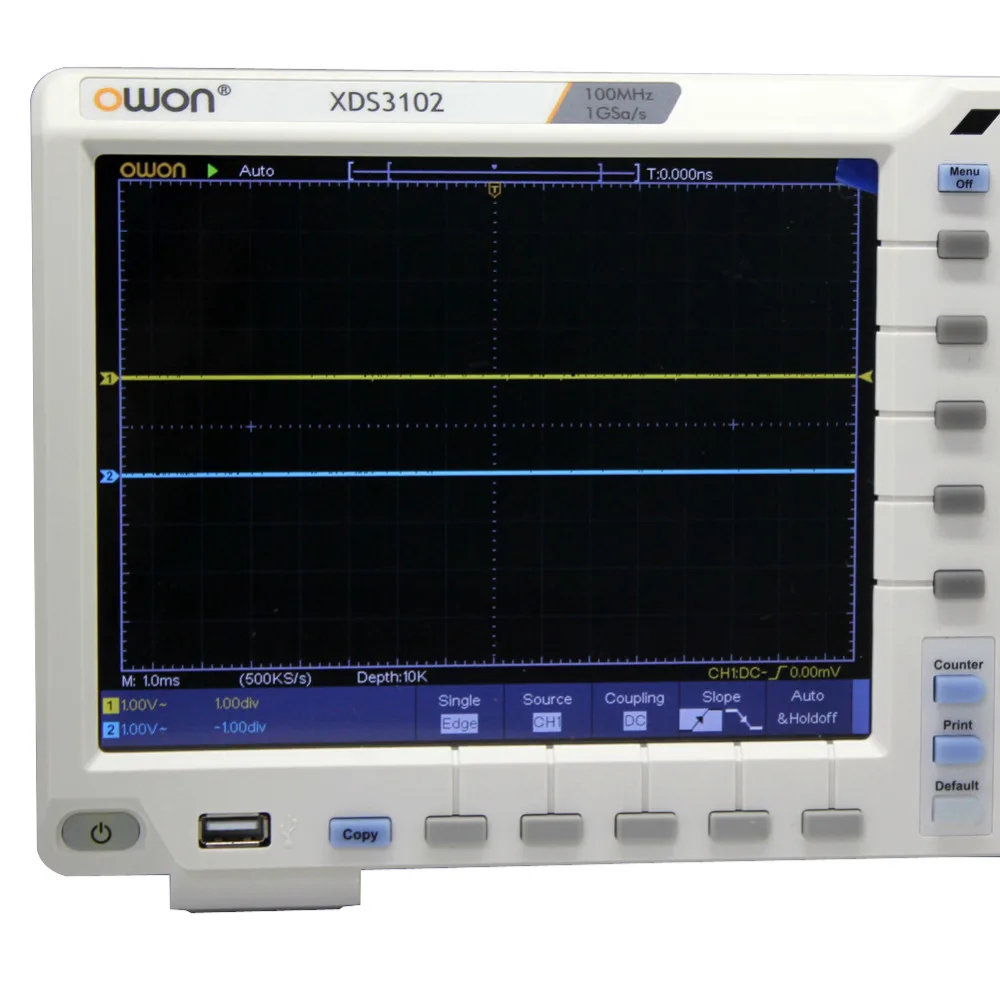

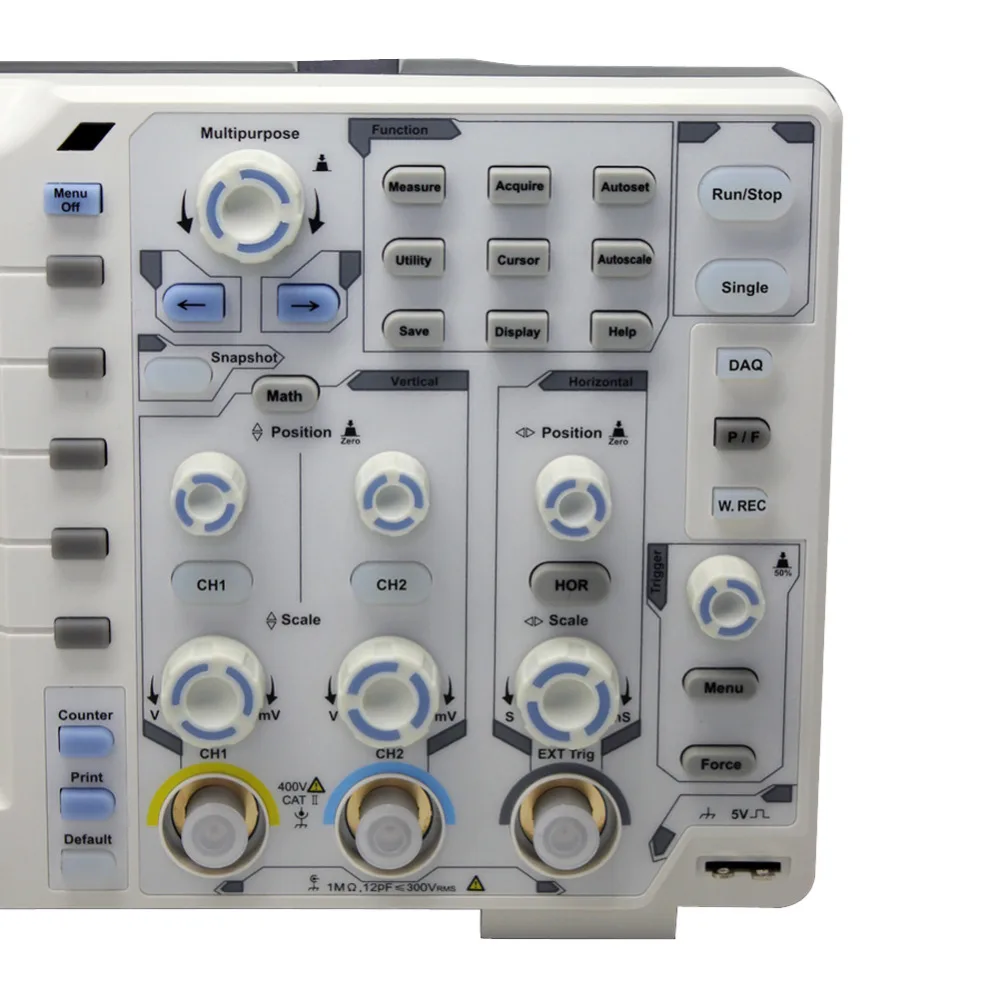

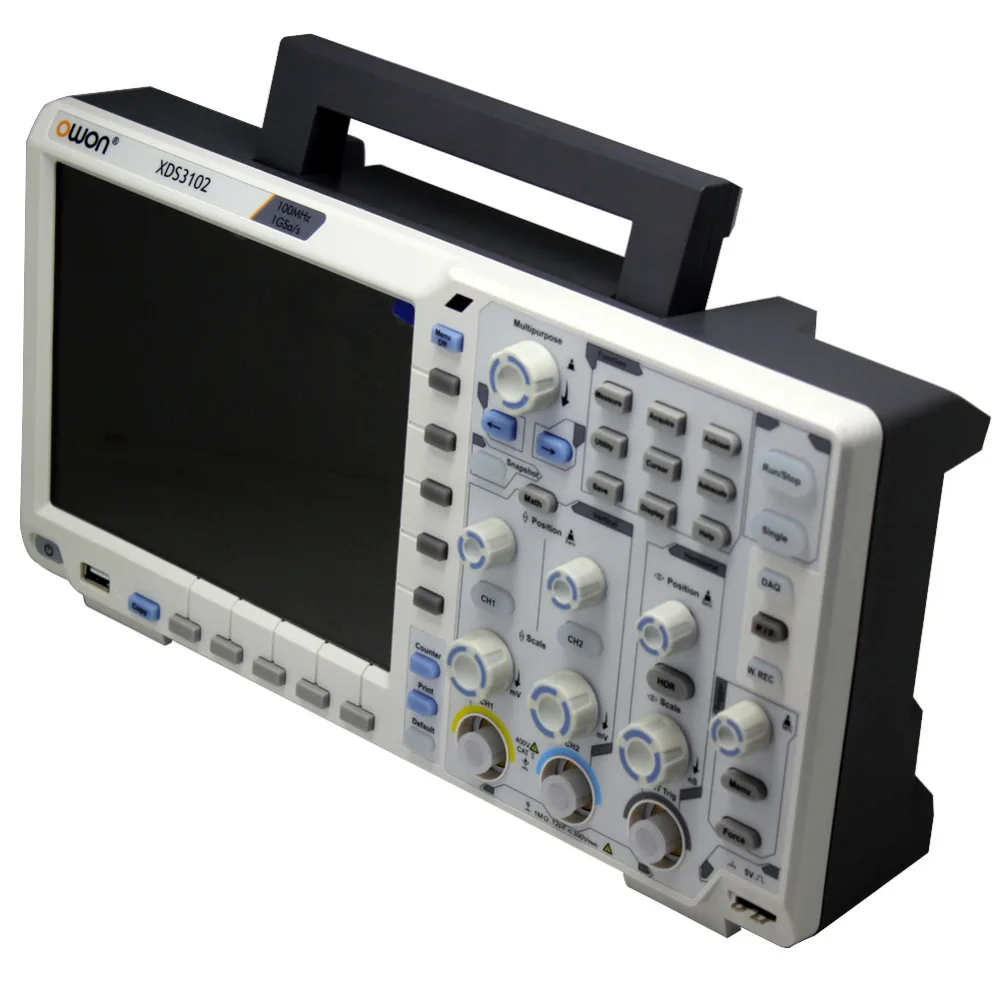

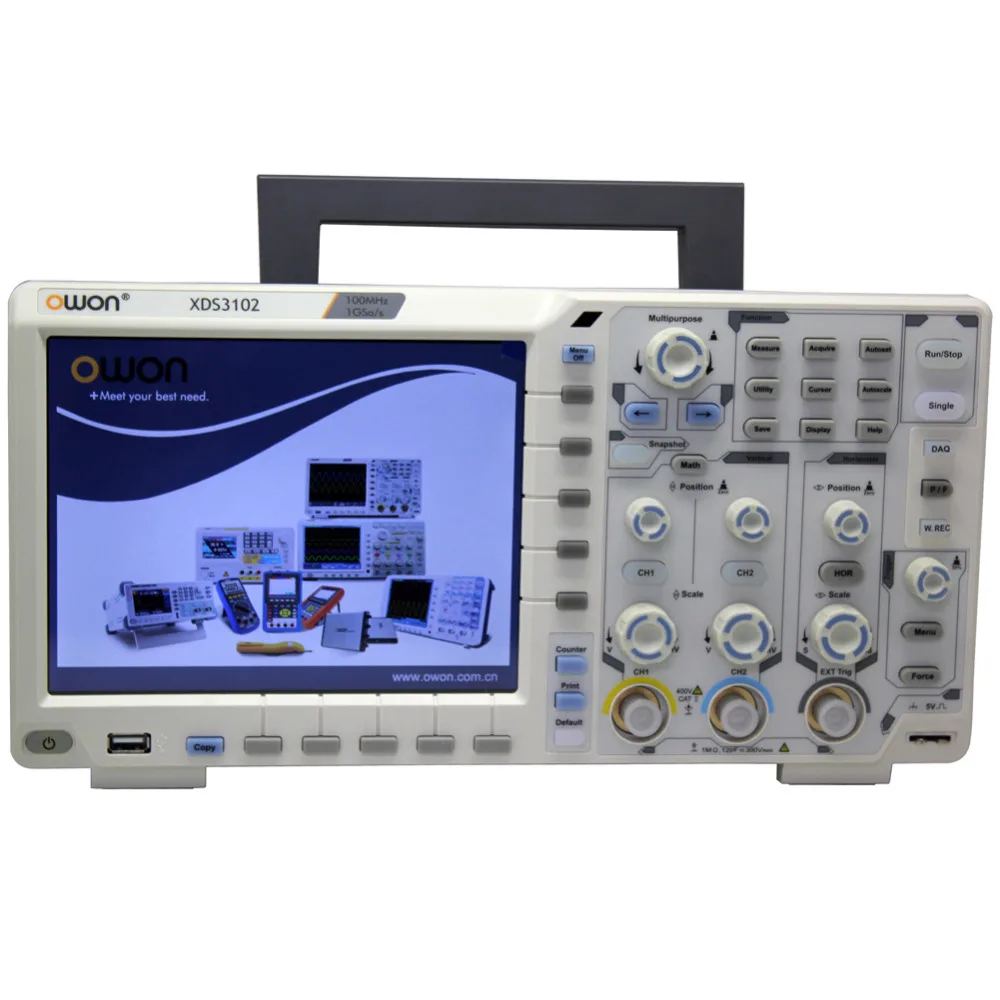

OWON XDS3102 100 МГц 1G осциллограф datalogger rmultimeter генератор сигналов опционально|owon 100mhz|owon

OWON XDS3102 100 МГц 1G осциллограф datalogger rmultimeter генератор сигналов опционально|owon 100mhz|owon

-8-bit с высоким разрешением ADC, восстановление формы волны деталь полностью
-Полоса пропускания 100 МГц, частота дискретизации 1GS/s
-Низкий фоновый шум, вертикальная чувствительность в 1 мВ/div - 10 В/div
-На основе технологической платформы 3-го поколения-xvial
-Мульти-триггер и функция декодирования шины
-Функции как n-in-1: регистратор данных, мультиметр, генератор сигналов,
И цифровой запоминающий осциллограф
-8 дюймов 800x600 ЖК-дисплей с высоким разрешением
-Опциональный мультисенсорный экран доступен
-Дополнительный батарейный блок и поддержка WiFi модуля

Проверка электронной цепи
Проектирование и производство образования и обучения

Модель

XDS3102

Пропускная способность

100 МГц

Частота дискретизации

1GS/s

Вертикальное разрешение (A/D)

8 бит

Длина записи

40 м

Сигналов частота обновления

75000 осциллограмм/s

Горизонтальная шкала (s/div)

2ns/div - 1000s/div, шаг на 1 - 2 - 5

Время подъема (на входе, обычно)

≤ 3.5ns

Канал

2 + 1 (внешний)

Дисплей

8 "цветной ЖК-дисплей, 800x600 пикселей (опционально 1024x768 пикселей IPS дисплей)

Входной импеданс

1 МОм ± 2%, параллельно с 15пф ± 5пф; 50Ω ± 2%

Канал изоляции

50 Гц: 100 : 1, 10 МГц: 40 : 1

Максимальное входное напряжение

1 МОм ≤ 300Vrms; 50Ω ≤ 5Vrms

DC усиления точность

± 3%

DC точности

В среднем ≥ 16 ±(3% Чтение + 0,05 div) для V

Зонд коэффициент затухания

0.001X - 1000X, шаг на 1 - 2 - 5

НЧ-ответ (переменный ток, -3 дБ)

≥ 5 Гц (на входе, соединение переменного тока, -3 дБ)

Частота дискретизации/точность времени реле

± 1ppm

Интерполяция

Sin (x) / x

Точность интервала (T) (полная полоса пропускания)

Одиночный: ±(1 интервал времени + 1ppm x Чтение + 0.6ns);
Среднее> 16: ±(1 интервал времени + 1ppm x Чтение + 0.4ns)

Входное соединение

DC, AC и GND

Вертикальной чувствительностью

1 мВ/div - 10 В/div (на входе)

Тип триггера

Край, видео, пульс, наклон, Runt, Windows, таймаут, Nth Edge, Logic, iec, SPI, RS232 и CAN (опционально)

Автобус декодирование

Iec, SPI, RS232 и CAN (опционально)

Режим запуска

Автоматический, нормальный и одиночный

Уровень триггера

± 2000 див (1 мВ/див), ± 1000 див (2 мВ/див), ± 400 див (5 мВ/див),
± 200 див (10 мВ/див), ± 100 див (20 мВ/див), ± 40 див (50 мВ/див),
± 200 див (100 мВ/див), ± 100 див (200 мВ/див), ± 40 див (500 мВ/див),
± 20 див (1 в/див), ± 100 див (2 в/див), ± 40 див (5 В/див), ± 20 див (10 В/див)

Линейная/полевая частота (видео)

Стандарт NTSC, PAL и SECAM

Измерение курсора

V и T между курсорами, V и T между курсорами, автоматический курсор

Автоматическое измерение

Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin,
Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, время подъема, время падения,
+ Ширина,-ширина, + пошлина,-пошлина, рабочий цикл, задержка a→ B ↑, задержка a→ b↓,
+ Количество импульсов,-количество импульсов, количество краев подъема, количество краев падения

Сигналов математика

+,-, ×, ÷, FFT

Хранение сигналов

100 сигналов

Lissajou's
Рисунок

Пропускная способность

Полная пропускная способность

Разность фаз

± 3 градуса

Интерфейс связи

Usb-хост, usb-устройство, usb-порт для PictBridge, Trig Out (P/F), LAN и VGA (опционально)

Счетчик частоты

В наличии

Блок питания

100V - 240 В переменного тока, 50/60Hz кошка пижамы для малыша II

Потребляемая мощность

<15 Вт <

Предохранитель

2A, T класс, 250 В

Батарея (опционально)

3,7 V, 13200mA

Размеры (Ш x В x Г)

340x177x90 мм

Вес

2,60 кг

+ Характеристики мультиметра (опционально)

В натуральную величину для чтения

3 3/4 цифры (макс. 4000 кол-ва)

Входной импеданс

10MΩ

Постоянной ёмкости, универсальный конденсатор

51,2нф-100 мкФ: ±(3% ± 3 цифры)

Стабилизатор напряжения

VDC: 400 мВ, 4 в, 400 В: ±(1 ± 1 цифра); Макс. Вход: DC 1000 В
VAC: 4V, 40V, 400V: ±(1 ± 3 цифры); Частота: 40Hz - 400Hz; Максимальный Вход: AC 750V (виртуальное значение)

В настоящее время

Постоянный ток: 40мА, 400мА: ±(1.5% ± 1 цифра); 10А: ±(3% ± 3 цифры)
Переменный ток: 40мА: ±(1.5% ± 3 цифры), 400мА: ±(2% ± 1 цифра), 10А: ±(3% ± 3 цифры)

Импеданс

400Ω: ±(1% ± 3 цифры),4KΩ - 40MΩ: ±(1% ± 1 цифра)

+ Генератор сигналов Arb (опционально)

Максимальная выходная частота

25 МГц

Частота дискретизации

125 мс/с

Канал

Доступен в 1-ch, или 2-ch

Разрешение по вертикали

14 бит

Диапазон амплитуды

10 мвpp-6Vpp

Сигналов длина

8K из нержавеющей стали

Стандарт сигнала

Синус, квадрат, пульс, пандус

Произвольной формы

Exponential Rise, Exponential Fall, Sin(x)/x, ступенчатая волна, шум и другие, всего 46 встроенных форм волны и пользовательская произвольная форма волны

+ Дополнительный модуль/функция

VGA

VGA

WIF

Wi-Fi

AWG

Генератора сигналов произвольной формы генератор сигналов

Цифровой мультиметр

Цифровой мультиметр

TOU

Сенсорный экран (конденсаторного типа)

+ Дополнительный декодирования комплект

RS232

RS232

SPI

SPI

I2C

I2C

Цифровой мультиметр

Цифровой мультиметр

Может

Может вызвать/декодирования

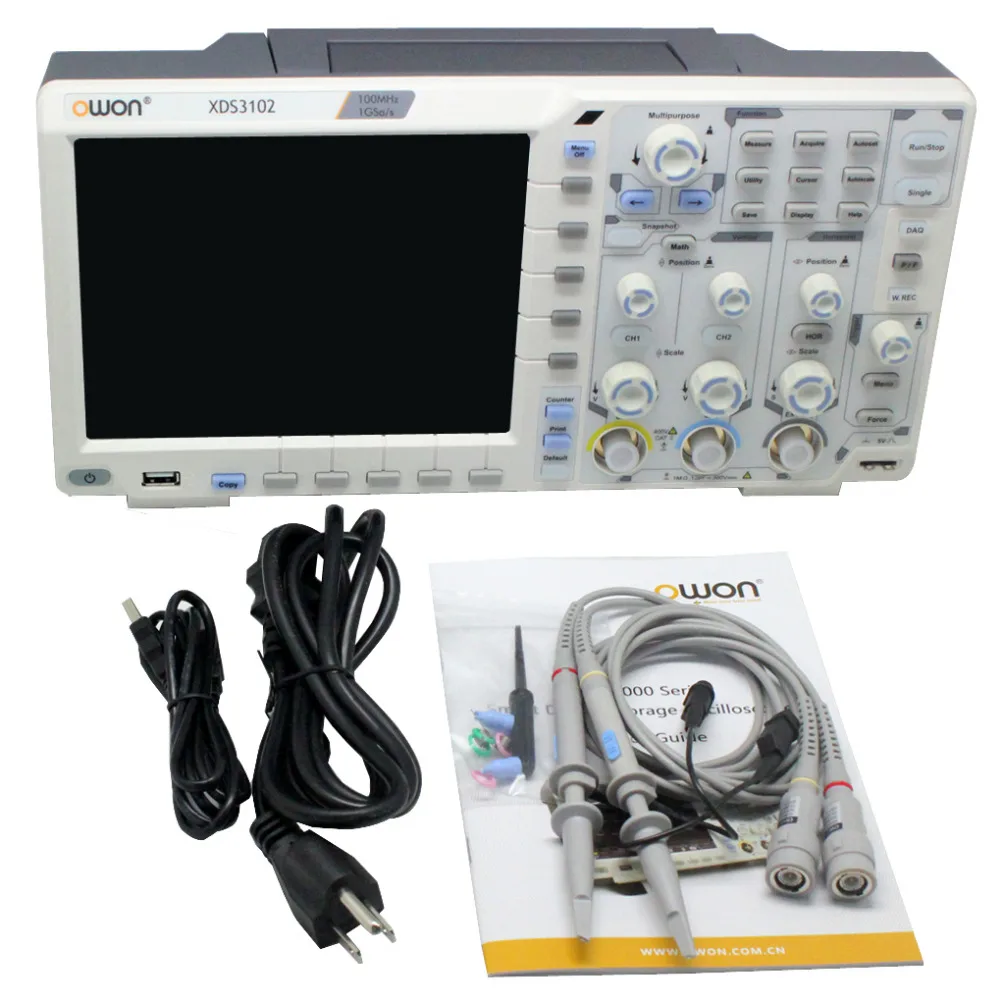

Вспомогательное оборудование:

1) руководство на английском языке;

2) 2 единицы зондов 100Mh

3) USB кабель

4) новейшая Прошивка может быть загружена с сайта OWON;

Дополнительная цена за следующие варианты:

(1) VGA + AV: USD15

(2) сенсорный экран МТС: USD65

(3) Wifi: USD80

(4) мультиметр: 40 долларов США

(5) Может триггер/декодирование: USD80

(6) IEC, SPI,RS232: USD55

(7) 25 м Двухканальный: USD120

(8) Двухканальное поколение 50 м, только для 8 бит) USD200

(9) Батарея: USD65

Доставка: Все заказы отправляются с нашего китайского склада авиапочтой 6-12, после двух рабочих дней с треком #, спасибо
