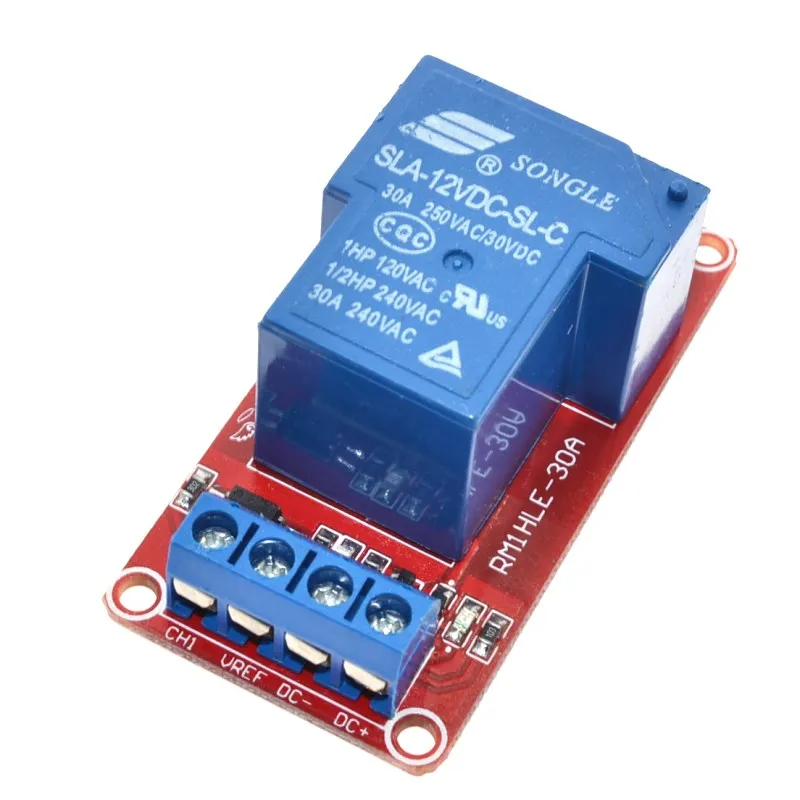

Релейный модуль с двусторонней изоляцией 12 В 30 А 1-канальный триггер

Релейный модуль с двусторонней изоляцией 12 В 30 А 1-канальный триггер

Старт

Конец

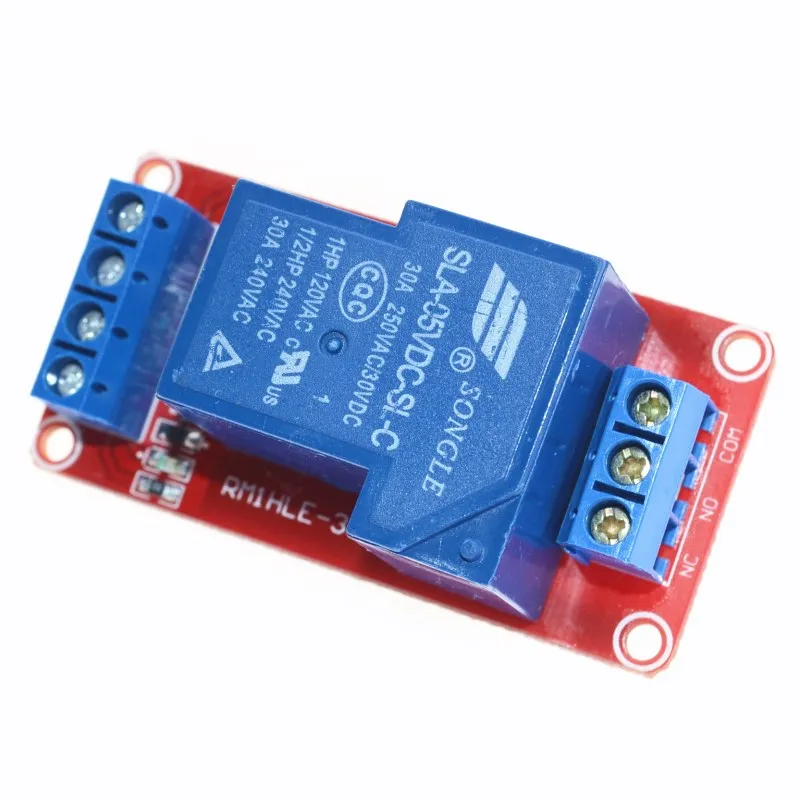

Двухсторонний изоляционный релейный модуль высокого/низкого уровня 12 в 30 А 1-канальный релейный модуль 12 в 30 А

Двухсторонняя Изоляция типа 1, модуль управления реле питания дороги,Можно выбрать триггер сигнала высокого или низкого уровня, И всего 3 ма тока для реле 30 а и возможности управления, модуль принимает качественные товары высокого качества силового реле, лучшая в отрасли субминиатюрсветильник инкапсуляционная световая муфта, высокая мощность триод высокого давления, красный, синий световой сигнал, двусторонняя печатная плата военного уровня, тканевая пластина с учетом комплексного, Стабильная производительность и может широко использоваться во всех видах управления мощностью.


Спецификация модуля
1. В модуле используется реле аутентичного качества, нормально открытый интерфейс, Максимальная нагрузка: 250 В/30 А переменного тока, 30 В/30 А постоянного тока;
2. Использование сверхминиатюрной двусторонней изоляционной оптической муфты высшего качества в отрасли, сильная защита от помех, стабильная производительность;Ток запуска всего 3 мА.
3, модули, рабочее напряжение 5 в, 12 в и 24 в доступны;
4. Пользователь может выбрать уровень управления реле, высокий уровень выключения, а также низкий уровень и выключение;Модуль обладает ограниченным сопротивлением потоку, может напрямую использовать источник питания с отрицательным контролем, вы также можете использовать управление ввода-вывода MCU;
5. Устойчивая к отказу конструкция, даже если управляющая линия сломана, реле не будет двигаться;
6, Световой индикатор питания (красный), 1 светосветильник индикатор состояния дорожного реле (синий)
7. Дизайн человеческого интерфейса, все интерфейсы могут быть напрямую с помощью клеммных соединительных проводов, очень удобно
8. Размер модуля: 6,0 см * 3,0 м * 2,5 см (длина * ширина * высота)
9. Оснащен четырьмя фиксированными отверстиями для болтов, удобная установка

Интерфейс второго модуля

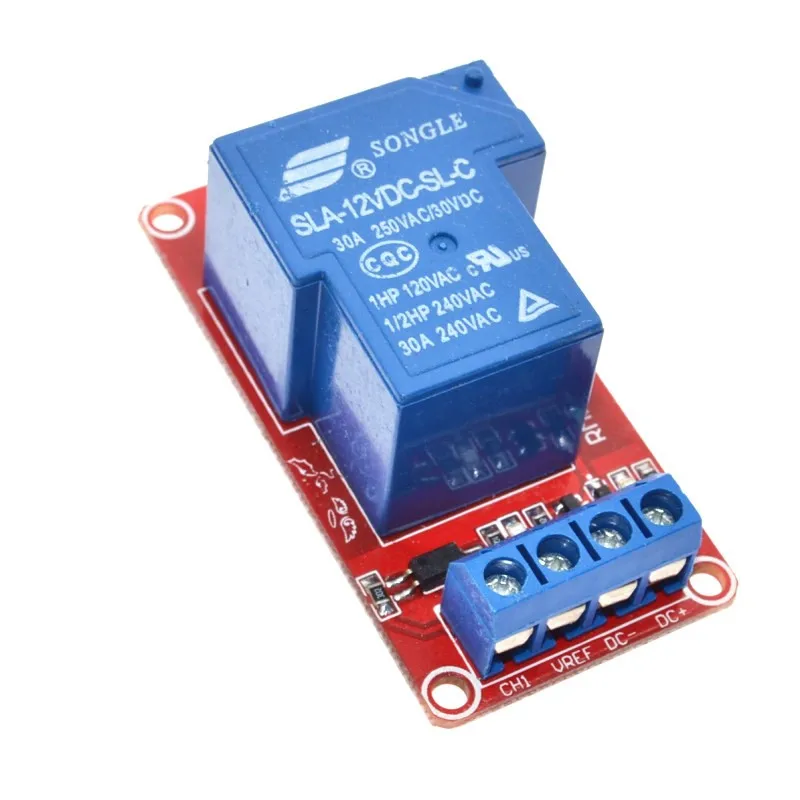

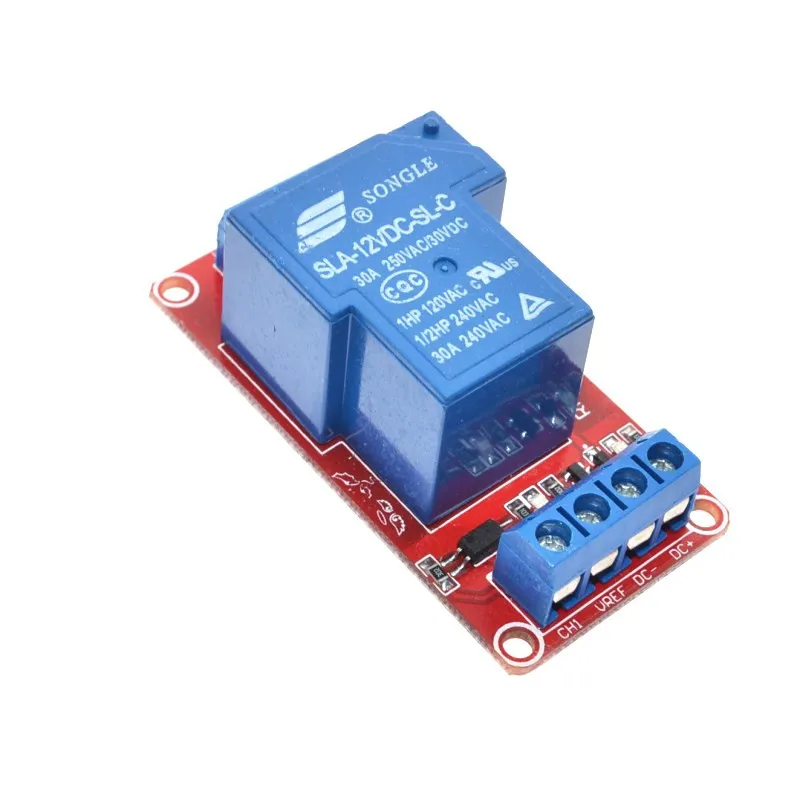

Сторона управления интерфейсным модулем: Есть 4 линии, все интерфейсы-клеммные колодки, простое подключение
1. DC +: внешний анод питания постоянного тока (выбор модулей 5 В, 12 В и 24 В)
2, DC - : внешний отрицательный источник питания постоянного тока
3, VREF, фотоэлектрическая изоляция эталонного управления заземлением,
При использовании управления высокого уровня: этот сигнал подключается к питанию панели управления пользователем катода.
Если низкий уровень управления: этот сигнал подключен к источнику питания панели управления пользователем анода
4, CH1: интерфейс управления реле,
Если VREF для подключения отрицательного питания: этот порт высокого уровня (относительно VREF) Реле и соответственно
Если VREF получает положительный результат: этот порт низкого уровня (относительно VREF) Реле и соответственно

Примечание: изоляционный или релейный модуль предназначен для того, чтобы адаптироваться к электромагнитной среде плохо, случаи сигнала имеют более высокие требования, если вы хотите добиться эффекта полной изоляции, питание панели управления пользователем (i. Е. Подключите источник питания VERF), и блок питания релейного модуля (DC + / DC) должен быть разделен, если два источника питания не работают в полной изоляции, пользователь может выбрать наш более дешевый Стандартный релейный модуль.

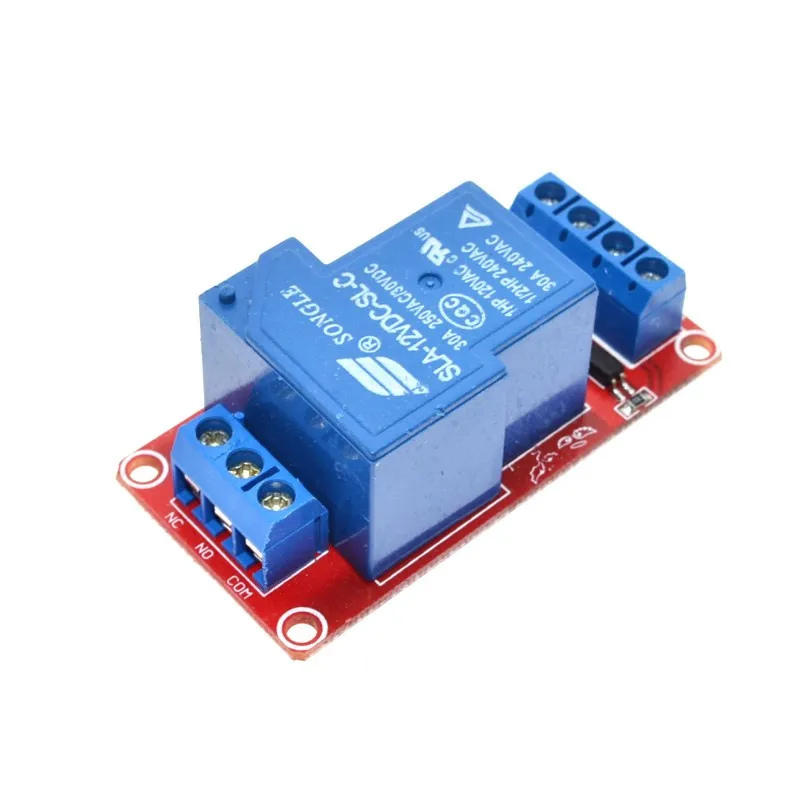

Релейный выход: Имеется 3 линейных интерфейса, все интерфейсы представляют собой клеммные колодки, простое подключение
1№: RElay нормально открытый интерфейс, реле и надвигающийся, до и после поглощения и COM sub
2,COM:Релейный общедоступный интерфейс
3,NC:Нормально закрытый интерфейс реле, реле и выключение с ниппелем COM, до и после надвигающегося
